Cisco 7600 シリーズ インターネット ルータ

Cisco 7609-S シャーシ

データ シート





エッジに要求されるパフォーマンス、汎用性、アベイラビリティ、信頼性を拡張



Cisco 7609-S ルータ


Cisco® 7609-S ルータは、パフォーマンス、IP サービス、冗長性、耐障害性が要求されるネットワーク エッジ用の高性能ルータです。キャリア イーサネット サービス プロバイダーは、このルータを使用して、家庭向けサービス市場とビジネス サービス市場の両方で、幅広い IP ビデオおよびトリプルプレイ(音声、ビデオ、データ)システム アプリケーションをサポートする高度なネットワーク インフラストラクチャを展開できます。企業は Cisco 7609-S を使用することで、厳しい条件が要求されるハイトラフィック環境に対しても、業績の向上に欠かせない高度な WAN および Metropolitan Area Network(MAN; メトロポリタン エリア ネットワーク)ネットワーキング ソリューションを展開できます。

スピードとサービスを組み合わせた強力な基盤を提供する 9 スロットの Cisco 7609-S ルータは、さまざまな用途に対応する優れた選択肢となります。高速 WAN のアグリゲータとして、あるいはピアリング用のデバイス、家庭向けブロードバンド サービスのアグリゲータ、メトロ イーサネットのアグリゲーションおよびアップリンク用のデバイスなど、いずれの用途で利用しても、Cisco 7609-S は冗長性、ハイ アベイラビリティ、およびラック密度の要件を満たします。Cisco 7609-S は、業界をリードする Cisco 7600 シリーズ ルータの 1 つとして、Point-Of-Presence(POP)サービス プロバイダー エッジやメトロポリタン ネットワーク エッジに新たな基準を確立します(図 1)。

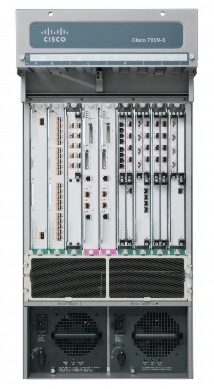

図 1 Cisco 7609-S シャーシ

図 1 Cisco 7609-S シャーシ


Cisco 7609-S は、最大 400 Mpps の分散フォワーディング レートと 720 Gbps の総スループットを発揮し、また冗長ルート プロセッサと冗長電源装置をオプションで利用することで、高いパフォーマンスと信頼性を提供します。Cisco 7609-S で使用される Multilayer Switch Feature Card 3(MSFC-3)搭載の Cisco Catalyst® 6500 シリーズ スーパーバイザ エンジン 720、または MSFC-4 搭載の新しい Cisco ルート スイッチ プロセッサ 720(RSP 720)には、2 つのギガビット イーサネット ポートが装備されているため、ラインカード スロットをアップリンク ポート用に使用する必要がありません。この設計により、ラインカード スロットの効率的な使用と、より柔軟な展開が可能になっています。ルート プロセッサの二重構成では、4 つのギガビット イーサネット ポートを利用できます。

Cisco 7600 シリーズの 1 つである Cisco 7609-S ルータは、大きな成功を収めた 9 スロット シャーシ(Cisco 7609)の拡張版です。この拡張シャーシでは、次のように多くの点で設計が改良されています。

  • ハードウェア内のフェールオーバー メカニズムの改善。適切な Cisco IOS® ソフトウェア イメージと組み合わせることで、100 ms のフェールオーバーを実現可能
  • スロットごとに最大 750 W の高電力を提供可能
  • サイドからサイドへのエアフローを考慮した設計に基づく 5 スピードの高速ファン トレイ モジュール
  • 熱フローの測定および管理の改善

Cisco 7609-S でサポートされるのは、4,000 W と 6,000 W(AC および DC)、3,000 W(AC)の電源装置です(表 1 を参照)。

Cisco 7600 シリーズでは、OC-3 から OC-192 まで、およびファスト イーサネットから 10 ギガビット イーサネットまでのインターフェイス速度で、SPA Interface Processor(SIP; SPA インターフェイス プロセッサ)とともに Shared Port Adaptor(SPA; 共有ポート アダプタ)を利用できます。また、Cisco 7600 シリーズに Cisco 7600 シリーズ/Catalyst 6500 シリーズの Enhanced FlexWAN モジュールを用いれば、Cisco 7200 および 7500 ポート アダプタのほとんどを利用して DS-0 から OC-3 までの速度を終端させることができます。Cisco Catalyst 6000 シリーズのイーサネット ライン カードを SIP ベースの SPA や Enhanced FlexWAN モジュールと併せて利用すれば、Cisco 7600 では DS-0 から OC-192 までの WAN 接続、および 10 Mbps イーサネットから 10 ギガビット イーサネットまでの LAN 接続に対応できます。

Cisco 7609-S シャーシは、数多くのアプリケーションをサポートする、次のような幅広いライン カードに対応します。

  • SPA / SIP(Cisco 7600 シリーズ SPA インターフェイス プロセッサ-200 [SIP-200]、SIP-400、および SIP-600):
    • チャネライズド T1/E1、チャネライズド T3、およびチャネライズド OC-3/STM-1
    • OC-3/STM-1、OC-12/STM-4、OC-48/STM-16 Packet over SONET/SDH(PoS)、および OC-192/STM-64 PoS
    • OC-3/STM-1 ATM、OC-12/STM-4 ATM、および OC-48/STM-16 ATM
    • ファスト イーサネット、ギガビット イーサネット、および 10 ギガビット イーサネット
  • 拡張 FlexWAN モジュール:DS-0 〜 OC-3 までの Cisco 7200 および 7500 WAN ポート アダプタをサポートし、チャネライズド インターフェイスおよび ATM インターフェイスのほか、ファスト イーサネット ポート アダプタにも対応
  • 高密度イーサネット サービス モジュール:10/100 Mbps、ギガビット イーサネット、および 10 ギガビット イーサネット
  • サービス モジュール:Cisco Mobile Exchange ソリューションなどで一般に使用される IP Security(IPsec)、ファイアウォール、分散型サービス拒否(DDoS)攻撃、侵入検知システム、ネットワーク分析、およびコンテンツ スイッチング
  • スーパーバイザ サポート:
    • Cisco ルート スイッチ プロセッサ 720(RSP720-3C および RSP720-3CXL)
    • Cisco ルート スイッチ プロセッサ 720-10GE(RSP720-3C-10GE および RSP720-3CXL-10GE)
    • Cisco Catalyst 6500 Supervisor Engine 32(WS-SUP32-GE-3B および WS-SUP32-10GE-3B)
    • Cisco Catalyst 6500 Supervisor Engine 720(WS-SUP720-3B および WS-SUP720-3BXL)

Cisco 7609-S は、サービス プロバイダーおよびハイエンド エンタープライズのさまざまなキャリアクラス要件に対応します。ライン カードは縦向きに搭載され、前面から背面へのエアフローによって効率的に冷却されます。冗長電源装置および冗長ファントレイ モジュールにより、ハイ アベイラビリティが実現されています。標準または拡張ケーブル トレイ インサートにより、光ファイバ/同軸または複数の導体タイプで 1 スロットあたり最大 48 の 10/100 ケーブルを無制限に管理できます。7 フィート ラックごとに 2 台のシャーシを搭載可能です。

アプリケーション


柔軟性の高い Cisco 7609-S ルータは、高いパフォーマンスが求められる次のような用途に適しています。

  • ハイエンドの Customer Premises Equipment(CPE; 宅内装置)
  • 専用線
  • IP/Multiprotocol Label Switching(MPLS; マルチプロトコル ラベル スイッチング)プロバイダー エッジ
  • メトロ イーサネット アクセス
  • エンタープライズ WAN アグリゲーション
  • モバイル Radio Access Network(RAN)アグリゲーション
  • レジデンシャル サブスクライバ アグリゲーション

機能の概要


Cisco 7609-S シャーシの機能

  • 21 ラック ユニット(RU)(93.3 cm [36.75 インチ])7 フィート ラックごとに最大 2 シャーシ
  • 構成可能なインターフェイス スロット × 9
  • ルート プロセッサ、スイッチ ファブリック、および電源装置の保護機能:1 + 1
  • 段階別の速度で動作するファン設計(標準):1 + 1
  • 光ファイバ/同軸および高密度 10/100 ケーブル構成に対応するケーブル マネジメント トレイの各種オプション
  • インターフェイスと電源終端のサイド接続管理
  • 前面から背面へのエアフロー

Cisco 7609-S システムの機能

  • 総スループット:720 Gbps
  • 最大 400 Mpps の分散フォワーディング レート(Distributed Forwarding Card [DFC] が必要)

Cisco 7609-S の技術仕様

  • 9 スロット シャーシ
  • Network Equipment Building Standards(NEBS)レベル 3 適合
  • 寸法(高さ×幅×奥行):93.3 × 43.1 × 53.3 cm (36.75 × 17.2 × 20.7 インチ)
  • 電力要件:
    • -208 〜 240 VAC(推奨)
    • -48 〜 -60 VDC(4,000 W AC 電源の場合は 30A 入力回路が必要)
  • 重量:54.9 kg(121 ポンド、シャーシのみ)、122.5 kg(270 ポンド、フル装備)
  • 予測される平均故障間隔(MTBF):448,000 時間
  • 環境条件
    • 動作温度:0 〜 40 °C(32 〜 104 °F)
    • 保管温度:-20 〜 65 °C(-4 〜 149 °F)
    • 相対湿度(動作時):10% 〜 85%(結露しないこと)
    • 相対湿度(保管時):5 〜 95%(結露しないこと)
    • 動作高度:-152.4〜1981 m(-500 〜 6,500 フィート)
  • 最小限必要なソフトウェア リリース:Cisco IOS ソフトウェアリリース 12.2(18)SXE

表 1 に、Cisco 7609-S の発注情報を示します。

表 1 Cisco 7609-S シャーシの発注情報

製品番号 説明
スペア ユニット(「=」で示されています)
CISCO7609-S= スペアの Cisco 7609/7609-S 拡張サービス プロバイダー シャーシ(段階別の速度で動作する冗長ファン トレイ、標準および拡張インサートを使ったケーブル マネジメント トレイ、およびマウント キットを含む)
PWR-6000-DC= Cisco 7609/7609-S/7613 用のスペアの 6,000W DC 電源装置
WS-CAC-6000W = Cisco 7609/7609-S シャーシ用のスペアの AC 電源装置
PWR-4000-DC= Cisco 7609/7609-S/7613 用のスペアの 4,000W DC 電源装置
WS-CAC-4000W-US= Cisco 7609/7609-S シャーシ用のスペアの AC 電源装置(30A 回路が必要)、米国/日本仕様のコードが付属
WS-CAC-4000W-INT= Cisco 7609/7609-S シャーシ用のスペアの AC 電源装置(30A 回路が必要)、国際仕様のコードが付属
WS-CAC-3000W= Cisco 7600 および Catalyst 6500 用の 3,000W AC 電源装置(スペア)
FAN-MOD-9SHS= Cisco 7609/7609-S シャーシ用の高速ファン トレイ モジュール(第 1 または第 2 トレイとして使用可能)
CABLETRAY-09S= CISCO7609-S 用のケーブル トレイ アセンブリ(スペア)
KIT-MNTG-09= 既定の 19 インチ ラック用の Cisco 7609/7609-S シャーシ用スペア マウント キット
FLTRASSM-09= Cisco 7609/WS-C6509-NEB-A 用フィルタ ケージ アセンブリ(フィルタ インサートなし)
FLTRINSERTS-09= FLTRASSM-09= の交換用フィルタ インサート 5 個セット
PWR-09S-CVR= 7609-S 用のブランク電源装置カバー
CLK-7600= Cisco 7609/7609-S シャーシ用のクロック カード

適合規格


CE マーキング

安全性

  • UL 60950
  • IEC 60950
  • EN 60950
  • CAN/CSA-C22.2 No. 60950
  • AS/NZS 3260

EMC

  • FCC Part 15(CFR 47)Class A
  • ICES-003 Class A
  • EN55022 Class A
  • CISPR22 Class A
  • AS/NZS 3548 Class A
  • VCCI Class A
  • EN55024
  • ETS300 386
  • EN50082-1
  • EN61000-3-2
  • EN61000-3-3
  • EN61000-6-1

業界標準

  • GR-63-Core NEBS Level 3
  • GR-1089-Core NEBS Level 3
  • ETSI 300 019 Storage Class 1.1
  • ETSI 300 019 Storage Class 2.3
  • ETSI 300 019 Stationary Use Class 3.1

サービスおよびサポート


シスコでは、サービス プロバイダーおよび企業のお客様向けにさまざまなサービスとサポートを提供しています。ネットワークの導入、運用、および最適化のために、シスコが提供する世界水準のサービスとサポートは、お客様から高い評価を受けています。迅速なサービス展開、ネットワーク アベイラビリティの最大化、顧客満足度と定着率の向上など企業の目標はさまざまですが、いずれの場合も、シスコはお客様の成功を確かなものにします。
