ダウンロードデータ シートCisco 3800 シリーズ サービス統合型ルータCisco 3825 および Cisco 3845シスコは、データ/音声/ビデオ/ワイヤレスの複数サービスをセキュアかつワイヤ スピードで提供するために最適化されたサービス統合型ルータのポートフォリオを提供し、ブランチ オフィスのルーティングに新たな基準をもたらしています。20 年におよぶ技術革新に基づいた Cisco® 3800 シリーズ サービス統合型ルータは、優れたネットワーク機能、パフォーマンス、およびインテリジェンスを提供します。これらのルータは、高度なテクノロジー、適応力に優れたサービス、およびセキュアな企業向け通信を、耐障害性を備えた単一のシステムに透過的に統合します。これにより、配置と管理を簡素化し、ネットワークのコスト削減と複雑性の緩和を促し、投資保護効果を高めることができます（図 1）。 Cisco 3800 シリーズはセキュリティ処理を組み込んでおり、高いパフォーマンスとメモリ拡張を実現しています。また、高密度インターフェイスを搭載することで、パフォーマンス、アベイラビリティ、信頼性がさらに向上し、最も要求の厳しい企業環境に不可欠なセキュリティ、IP テレフォニー、ビジネス ビデオ、ネットワーク解析、Web アプリケーションにも対応できます。パフォーマンスの向上を目的に設計され、複数サービスの同時処理時においても最大 T3/E3 レートのワイヤ スピードを実現します。

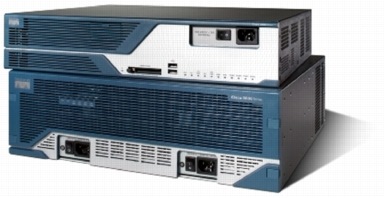

図 1 Cisco 3825 および 3845 サービス統合型ルータ 製品概要Cisco 3800 シリーズのサービス統合型ルーティングのアーキテクチャは、セキュリティと音声処理を高度な有線および無線サービスに組み込んで統合します。これにより、アプリケーション層の機能、インテリジェント ネットワーク サービス、統合型コミュニケーションなどの新しいアプリケーションを迅速に配備できます。これらのルータは、1 つのスロットに複数のファスト イーサネット インターフェイスを収容できるだけの帯域幅、Time-Division Multiplexing（TDM; 時分割多重）相互接続、および 802.3af Power over Ethernet（PoE）対応モジュールへの完全に統合された給電の分配をサポートします。また同時に、モジュラ インターフェイスの既存のポートフォリオもサポートします。これにより、新たなサービスやアプリケーションが配備され、ネットワークの拡張またはテクノロジーの変更が必要になっても、継続的に投資を保護できます。中断のないビジネス運用とビジネスの継続性が、WAN リンクの冗長性、Online Insertion and Removal（OIR; 活性挿抜）、および冗長電源構成によってサポートされます。Cisco 3800 シリーズ ルータは、複数の個別デバイスの機能を単一のコンパクトなユニットに統合することで、リモート ネットワーク管理のコストおよび複雑さを大幅に削減します。 Cisco 3800 シリーズには、Cisco 3825 および Cisco 3845 シリーズ ルータがあります。これらのルータは、ファイアウォール、IP Security（IPSec; IP セキュリティ）および Secure Sockets Layer（SSL）VPN、Intrusion Prevention System（IPS; 侵入防御システム）、音声呼処理などの包括的なセキュリティ機能セットを、高度な有線および無線サービスに統合します。これにより、アプリケーション層の機能、インテリジェント ネットワーク サービス、統合型コミュニケーションなどの新しいアプリケーションを迅速に配備できます。Cisco 3800 シリーズには、次の 3 つの構成オプションが用意されています。
さらに、2 つの新しいモデル、C3825-NOVPN と C3845-NOVPN は、Cisco 3825 および Cisco 3845 シリーズでサポートされる機能のうち、VPN ペイロード暗号化とセキュアな音声機能を除くすべてを提供します。これらの 2 つの新しいモデルが提供するセキュリティ機能はファイアウォールや IPS などで、Cisco 3825 および Cisco 3845 シリーズ ルータに比べて限られています。 データ/音声/ビデオ対応のセキュアなネットワーク接続シスコの自己防衛型ネットワークの重要なコンポーネントである Cisco 3800 シリーズ ルータは、業界で最も包括的なセキュリティ サービスをルータに組み込み、統合することで、耐障害性を備えた単一のプラットフォームを提供し、セキュアなネットワークとアプリケーションの迅速な配備を可能にします。 シスコのサービス統合型ルータには、組み込みハードウェア暗号化アクセラレーション、IPSec VPN（Advanced Encryption Standard [AES]、Triple Digital Encryption Standard [3DES]、DES、Multiprotocol Label Switching [MPLS]）、ステートフル ファイアウォール プロテクション、ダイナミック IPS、URL フィルタリング サポートなどの最先端のセキュリティ サービスと管理機能が組み込まれています。また、Cisco IOS® ソフトウェアのセキュリティ フィーチャ セットを搭載することで、Cisco Network Admission Control（NAC）、Dynamic Multipoint VPN（DMVPN）、Voice and Video Enabled VPN（H-VSEC）などのアプリケーションをはじめ、豊富なセキュリティ機能をすべて利用できるようになります。 Cisco 3800 シリーズでは、管理と構成を容易にするために、直観的な Web ベースの Cisco Router and Security Device Manager（SDM）と Cisco Configuration Professional にも対応しています。さらに、セキュアなサービス管理のために、シスコのそれぞれのサービス統合型ルータは、管理セッションを暗号化するための Secure Shell Protocol Version 2（SSHv2; セキュア シェル プロトコル バージョン 2）と Simple Network Management Protocol Version 3（SNMPv3; 簡易ネットワーク管理プロトコル バージョン 3）をサポートします。

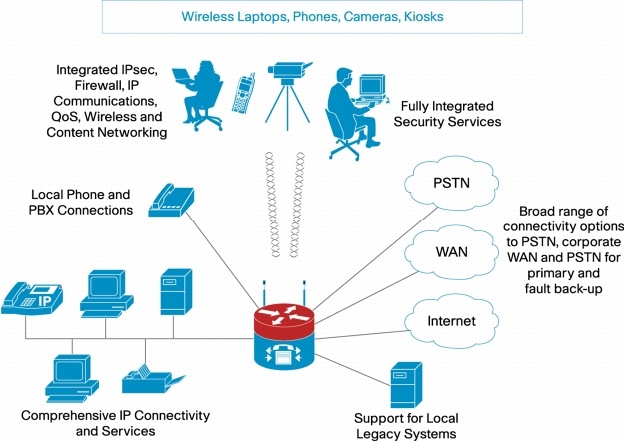

図 2 統合 IP コミュニケーションを使用したセキュアなネットワーク接続 ユニファイド コミュニケーションシスコのサービス統合型ルータは、企業、政府機関、公共機関のワークスペース間で、音声、ビデオ、データなどのメディア リッチなコラボレーション エクスペリエンスを実現するための優れたプラットフォームを提供します。ネットワークのセキュリティ、耐障害性、スケーラビリティによって、どのワークスペースにいるユーザも、場所、時間、相手を問わず接続が可能になります。図 2 に示すとおり、Cisco 3800 シリーズは、単一のルーティング プラットフォームで業界最高のセキュリティを提供するだけでなく、中規模企業から大規模企業のブランチ オフィスにおけるユニファイド コミュニケーションのニーズに応えます。ルータ内に音声サービスを組み込むことで、配備の柔軟性を最大化し、より高密度なステーション、トランク、会議の収容性を提供します。 Unified Communications（UC; ユニファイド コミュニケーション）は、多様なプロトコル、メディア インターワーキング、信号およびメディアのセキュリティ、トランスコーディング、会議、および Quality of Service（QoS; サービス品質）など、豊富なシグナリングおよびメディアの処理インフラストラクチャを使用して実現されます。シスコのサービス統合型ルータは、最も幅広い音声ゲートウェイ インターフェイスを特徴としており、広範なシグナリングおよび物理ネットワーク インターフェイスをサポートします。さらに、Cisco Unified Border Element（CUBE）が、IP トランキング機能を有効にします。CUBE 機能は、ネットワーク間の境界と、課金、セキュリティ、Call Admission Control（CAC; コール アドミッション制御）、QoS、およびシグナル インターワーキング用のインターフェイス ポイントを提供します。 シスコのサービス統合型ルータは、受賞実績のある Cisco Unified Communications Manager Express（CUCME）IP テレフォニー ソリューションを有線またはコードレスのワイヤレス LAN（WLAN）電話向けに提供します。Cisco Unified Communications Manager を配備する比較的大規模な中央集中型ユニファイド コミュニケーション構成の場合は、Cisco 3800 シリーズ ルータに Cisco Unified Survivable Remote Site Telephony（SRST）を配備できます。中央集中型の Cisco Unified Communications Manager への接続が失われた場合でも、SRST によって機能が豊富な呼処理の冗長性を提供することで、ハイ アベイラビリティを実現します。Cisco Unity Express は、ブランチ オフィス用の統合されたメッセージング機能を提供します。CUBE は、サービス プロバイダーの Session Initiation Protocol（SIP; セッション開始プロトコル）トランク ソリューションへの接続、またはさまざまなユニファイド コミュニケーション ソリューション用に配備できます。小規模オフィスおよびブランチ オフィスでは、Cisco Unity® Express Advanced Integration Module（AIM）またはネットワーク モジュールをこのソリューションに追加することで、完全なオールインワンのデータ、音声処理、ボイスメール、自動応答システムを利用できます。 Cisco 3800 シリーズ ルータは、最も幅広い音声ゲートウェイ インターフェイスを特徴としており、SIP トランク ソフトウェア、ネットワーク モジュール、Extension Voice Module（EVM; 拡張音声モジュール）、Voice Interface Card（VIC; 音声インターフェイス カード）、Voice/WAN Interface Card（VWIC; 音声/WAN インターフェイス カード）、オンボードの Packet Voice Digital Signal Processor Module（PVDM; パケット音声デジタル信号プロセッサ モジュール）を組み合わせて利用することで、あらゆる規模のブランチ オフィスにおける音声終端密度の要件に対応できる柔軟性を備えています。これらのルータには、T1/E1 トランクを最大 24 トランク、アナログ電話、ファックス機、キー システム、および会議ステーションのための Foreign-Exchange-Station（FXS）ポートを最大 88 ポートまで サポートできるスケーラビリティがあります。 VoiceXML ソリューション インフラストラクチャCisco 3800 シリーズ ルータは、VoiceXML のドキュメントを解釈できます。VoiceXML は、音声対応の Web ブラウザや IVR アプリケーションの作成に使われるオープン規格のマークアップ言語です。HTML を使用して PC でデータを取得できるのと同様に、登録者は VoiceXML を使用して、電話セットでデータを取得できます。電話のアクセシビリティとその使いやすさによって、VoiceXML アプリケーションは、インターネットで提供される情報やサービスにアクセスするときの HTML に代わる強力なアプリケーションになります。Cisco VoiceXML ソリューション インフラストラクチャは、Cisco 3800 シリーズの DSP リソース、シグナリング、およびメディア コンバージョン機能を利用して、ネットワーク エッジで VoiceXML アプリケーションのロジックを実行し、ユニファイド コミュニケーション サービスをサポートするサーバとネットワークをオフロードします。 VoiceXML または TCL アプリケーションを実行する Cisco 3800 シリーズは、Media Resource Control Protocol（MRCP; メディア リソース コントロール プロトコル）を使用して、Text-To-Speech（TTS; テキスト音声変換）用の音声合成および Automatic Speech Recognition（ASR; 音声自動認識）用の音声認識などの外部メディア サーバでメディア リソースを制御することができます。このゲートウェイは ASR および TTS サーバと相互動作できるため、最も要求の厳しい高度な IVR ソリューションに対応するために必要な機能が提供されます。 ワイヤレス LAN および WAN サービス Cisco 3800 シリーズは、ブランチ オフィス、あらゆる規模の企業、および Wi-Fi ホットスポット向けの完全なワイヤレス ソリューションを実現します。ワイヤレス サービスによって、従業員、パートナー、およびお客様のモビリティが向上し、その結果、生産性が向上します。Cisco 3800 シリーズは、WLAN 接続、公衆アクセス用の Wi-Fi ホットスポット サービス、コードレス WLAN テレフォニーおよび比較的大規模なサイト用のワイヤレス インフラストラクチャ サービス、および無線ユーザ向けの Land Mobile Radio over IP（LMRoIP）用統合型アクセス ポイントをサポートします。 Cisco 3G WWAN High-speed WAN Interface Card（HWIC; 高速 WAN インターフェイス カード）は、受賞歴のある Cisco 3800 シリーズ サービス統合型ルータで提供されるサービスと密接に統合されており、安全性の高いデータ、音声、ビデオ、モビリティ サービスを提供します。Cisco 3G WWAN HWIC をサービス プロバイダーのワイヤレス データ プランと組み合わせて使用すれば、コスト効率に優れ、信頼性と安全性が高く、迅速に展開可能なバックアップ ソリューションをリモート サイトおよびブランチ オフィスに提供できます。第 3 世代（3G）ネットワークは、T1 速度を超えるデータ レートを備え、ISDN、ケーブル、DSL などの固定通信バックアップに代わるソリューションを提供します。ネットワークに障害が発生した場合、シスコのサービス統合型ルータはミッションクリティカルなデータを Cisco 3G WWAN HWIC にルーティングし、これによってワイヤレス インフラストラクチャ全体への転送が可能になります。また、ルータは種類の異なるトラフィックを判別し、ミッションクリティカルなトラフィックのみがバックアップ インターフェイスを通過するように制御します。 ビデオ サーベイランス（日本未発売）従来のアナログ サーベイランス機器を IP に移行する際、Cisco Integrated Video Surveillance ソリューションによって、高度に分散化された IP 対応ビデオ サーベイランスをオフィスに迅速に展開できます。Cisco 2800 および 3800 シリーズ ルータをベースとしたこのソリューションは、ブランチ オフィスの Total Cost of Ownership（TCO; 総所有コスト）を最小限に抑え、ネットワークの透過性によって統合を簡素化し、信頼性の高いデータ相互運用性を実現して、セキュリティ全体を最大限に高めます。これによって、物理的なセキュリティ ビデオとデータへのリアルタイム アクセスを提供すると同時に、コストの高いブランチ オフィスのサーバを統合したり、新しいアプリケーションを集中展開することが可能になります。 統合サービス図 2 からもわかるように、Cisco 3800 シリーズの独自のサービス統合型アーキテクチャにより、ユーザは従来の IP ルーティングを使用しながらセキュアな IP コミュニケーションを展開することができるとともに、新たな拡張サービスの導入にネットワーク モジュール スロットで対応することができます。Cisco 3800 では、広範なサービス モジュールをオプションで統合できるため、スタンドアロンのネットワーク アプライアンスやコンポーネントの機能を Cisco 3800 シリーズのシャーシ自体に簡単に統合できます。Cisco Network Analysis Module（NAM）、Cisco Intrusion Prevention System（IPS）、Cisco Wide Area Application Services（WAAS）ネットワーク モジュールなどのネットワーク モジュールの大半は、プロセッサとハード ドライブが組み込まれているため、ルータからはほぼ独立して稼働するうえに、単一の管理インターフェイスを通して管理することができます。この柔軟性により、管理の容易さ、ソリューション コストの低減、配備の迅速化といった統合による利点が維持されると同時に、Cisco 3800 シリーズのアプリケーションの可能性が従来のルーティングを遥かに凌ぐレベルへと向上します。 アプリケーション統合Cisco Application eXtension Platform（AXP）は、ブランチ ネットワーク、IT、およびアプリケーション インフラストラクチャ間のより密接な統合を可能にすることで、Cisco ISR 3800 の機能を拡張します。さらに Cisco AXP は、カスタムおよびサード パーティのアプリケーションを Cisco ISR 上で直接開発したりホスティングするためのオープンな Linux ベースのプラットフォームを提供することで、TCO を低減します。サービス統合型ルータ内部に標準ベースの Linux ホスティング環境を提供するこの Cisco AXP により、サード パーティはアプリケーションとルータの統合が可能になります。密接に統合された AXP 環境は、ルータ経由で構成され管理されます。この統合を活用することで、AXP アプリケーションはエンド ユーザにルータの拡張として認識されます。 主な機能と利点グローバル経済では、緊迫した経営課題に取り組むための不可欠なツールとして、ネットワーク化された企業アプリケーションやインターネットがますます重要なものになってきました。企業が成功を収めるには、競争上の優位性の強化とネットワーク利用の効率化を促進すると同時に、経営状況の激しい変化に迅速に適応できるセキュアでハイパフォーマンスなネットワークが必要です。企業は、コア ビジネス機能を中断することなく、必要なテクノロジーの採用と通信モデルの改善が可能なネットワーク インフラストラクチャに投資する必要があります。Cisco 3800 シリーズを採用すれば、企業は既存の運用環境に影響を与えたりネットワーク パフォーマンスを低下させたりすることなく、セキュアなネットワーク運用と、ビジネスを改善するネットワーク サービスを容易に実装できます。 表 1 に、Cisco 3800 シリーズの機能と利点を示します。 表 1 Cisco 3800 シリーズの機能と利点
*ペイロード暗号化は、製品番号 C3825-NOVPN および C3845-NOVPN のモデルではサポートされません。 製品アーキテクチャ表 2 に、Cisco 3825 および 3845 サービス統合型ルータの機能を示します。 表 2 Cisco 3825 および Cisco 3845 モデルの機能
*製品番号 C3825-NOVPN および C3845-NOVPN は組み込み VPN をサポートしません。 **Advance IOS フィーチャ セットに追加メモリが必要な場合があります。メモリ要件については、Dynamic Configurator Tool または Cisco Software Advisor を確認してください。 まとめCisco 3800 シリーズは、ルータ ファブリックに組み込まれたクラス最高のルーティング、セキュリティ、および音声テクノロジーを実現します。これにより企業は、ミッションクリティカルなサービスとアプリケーションを同時に、ワイヤ スピードのパフォーマンスでセキュアに配信できます。Cisco 3800 シリーズは、企業本社からブランチ オフィスに至るまでネットワーク機能を拡大し、生産性を向上させることで、運用効率とエンド ユーザの生産性を高めることができます。Cisco 3800 シリーズ ルータの高度な適応性とモジュラ性により、VPN IPSec、侵入検知、IP コミュニケーション、WLAN サービス、統合スイッチング、ビジネス ビデオ、URL フィルタリング、アプリケーションの最適化、DSL、ATM アクセス、シリアル デバイス アグリゲーションなど、広範なネットワーク インターフェイスとサービスを提供します。シスコは、管理や配備が容易で耐障害性の高い単一のプラットフォームに複数のサービスを統合することで、ビジネスの成長と投資保護に対応する業界トップクラスのルーティング プラットフォームを提供します。 製品仕様表 3 に、Cisco 3825 および 3845 シリーズ サービス統合型ルータの仕様を示します。 表 3 Cisco 3825 および 3845 の仕様
サポートされるモジュールCisco 3800 シリーズでは、業界最高レベルの多様なサービスをブランチ オフィスに提供する幅広いモジュールがサポートされます。Cisco 3800 シリーズでサポートされるモジュールの一覧については、http://www.cisco.com/en/US/products/ps5855/products_relevant_interfaces_and_modules.html [英語] を参照してください。 発注情報シスコ製品の購入方法の詳細は、「購入案内」を参照してください。表 5 に、Cisco 3800 シリーズの発注情報を示します。 表 4 Cisco 3800 シリーズの発注情報*
*Cisco 3800 サービス統合型ルータのメモリ要件およびバンドル構成は、変更されることがあります。Advance IOS フィーチャ セットおよびイメージに、より高度なシステム メモリが必要な場合があります。更新情報については、Cisco Configuration Tool および Cisco Software Download Center で確認してください。 表 5 に、Cisco 3825 および Cisco 3845 がサポートする Cisco IOS ソフトウェア フィーチャ セットを示します。 表 5 Cisco 3825 および Cisco 3845 がサポートする Cisco IOS ソフトウェア フィーチャ セット
*これらのイメージは、VPN ペイロード暗号化（IPSEC または SSL）をサポートしません。 表 6 に、Cisco 3800 シリーズで利用可能な Cisco IOS ソフトウェア フィーチャ ライセンスを示します。 表 6 Cisco 3800 シリーズ用 Cisco IOS ソフトウェア フィーチャ ライセンス
サービスおよびサポートシスコは、最先端のテクノロジーによって最先端のサポートを提供します。Cisco 3800 シリーズの Cisco SMARTnet® テクニカル サポートは、1 回契約または年間契約ベースでご利用いただけます。サポート オプションは、ヘルプ デスクから予防的なオンサイト コンサルティングまで多岐に渡ります。すべてのサポート契約には次の内容が含まれます。
シスコとシスコ認定パートナーが提供するサービスは、ブランチ展開のコスト削減と複雑さの軽減に役立ちます。ブランチ ソリューションのブループリントを設計するためのテクノロジー全般に関する豊富な経験により、企業のニーズを満たします。計画および設計サービスによって、ビジネス目標に合わせたテクノロジー利用が可能となり、展開の正確性、速度、効率性が向上します。テクニカル サービスは、動作状態（ヘルス）を維持し、ソフトウェア アプリケーションの機能を強化し、パフォーマンスの問題を解決して、コストを削減します。最適化サービスは、パフォーマンスの継続的な改善、およびお客様のチームが新しいテクノロジーを使いこなすための支援を目的としています。シスコ サービスの詳細については、シスコ テクニカル サポート サービスまたはシスコ アドバンスド サービスを参照してください。 関連情報シスコ製品の詳細に関するお問い合わせ先：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cisco 3800 シリーズ サービス統合型ルータ
