Cisco 10000 シリーズ Performance Routing Engine 3(PRE-3)


注意: 本製品は既に生産/販売を終了しております。本製品を含むシリーズ全体については Cisco 10000 シリーズ ルータをご覧ください。

データ シート



Cisco 10000 シリーズ Performance Routing Engine 3(PRE-3)


Cisco® 10000 シリーズ Performance Routing Engine(PRE-3)(図 1)は、Cisco 10000 シリーズ ルータのパフォーマンス、機能、およびスケーラビリティを向上させます。

製品概要

Cisco 10000 シリーズは、サービス プロバイダー エッジ アグリゲーション ルータとして、専用線、ATM、フレーム リレー、およびブロードバンド アグリゲーションのすべてを提供するシングル ソリューションであるだけでなく、高性能 IP サービス、プラットフォームの高いスケーラビリティ、およびアベイラビリティを実現します。

優れたパフォーマンス、多くのサービス、高い信頼性といった顧客の要求は、ますます高くなっています。サービスプロバイダーは、収益力を落とすことなくこれらの要求に対応できるスケーラブルなネットワークを必要としています。より高い帯域幅要件、より多くの加入者、そしてベストエフォート型のコンシューマ インターネット データ サービスから優先度の高いビジネス アプリケーション、音声、ビデオに至るまでのサービス レベルを管理するには、Cisco 10000 シリーズのようなエッジ ルータが必要になります。

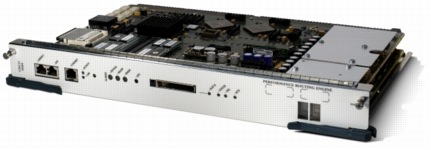

図 1 Cisco 10000 シリーズ Performance Routing Engine 3(PRE-3)

図 1 Cisco 10000 シリーズ Performance Routing Engine 3(PRE-3)

洗練された IP サービスとの高容量なアグリゲーションを目的として、サービス プロバイダーの新しい要件を満たすように設計された Cisco 10000 シリーズ PRE-3 では、シスコが特許を持つ PXF(Parallel eXpress Forwarding)テクノロジーの最新世代を使用しています。PXF は、ピーク パフォーマンスのスループットを維持しながら複数の IP サービスを展開することを可能にする、並列マルチプロセッサ アーキテクチャです。また PRE-3 により、Cisco 10000 シリーズ ルータに HQF(Hierarchal Queuing Framework)が導入されます。PRE-3 の HQF 実装を使用すると、3 つのレベル(クラス、論理、物理)のスケジューリングをキューイングとシェーピングに適用することができます(図 2)。



アプリケーション

Cisco 10000 シリーズ PRE-3 を使用すると、ATM およびイーサネットの両方のトランスポート ネットワークに対してトリプルプレイ サービスを提供することができます。サービス プロバイダーは、PRE-3 の柔軟性とパフォーマンスを利用して、一般顧客にもビジネス顧客にも、データ、音声、ビデオを同時に届けることができます。

イーサネット サービスの例として、次のものがあります。

  • クラス:データ、音声、またはビデオ用の複数のパケット キュー
  • 論理:帯域幅および QoS(Quality of Service)レベルのゴールド、ブロンズ、またはシルバー パッケージによってグループ化される PPP セッション
  • 物理:コンシューマ顧客、ビジネス顧客、ホールセール顧客を分離する VLAN


ATM サービスの例として、次のものがあります。

  • クラス:データ、音声、またはビデオ用の複数のパケット キュー
  • 論理:帯域幅および QoS レベルのゴールド、ブロンズ、またはシルバー パッケージによってグループ化される ATM VC(Virtual Circuits; 仮想回線)
  • 物理:コンシューマ顧客、ビジネス顧客、ホールセール顧客を分離する ATM VP(Virtual Path; 仮想パス)

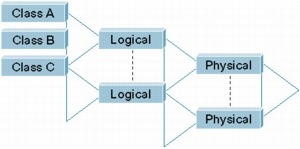

図 2HQF および Cisco 10000 シリーズ PRE-3 による 3 レベル スケジューリングの例

図 2 HQF および Cisco 10000 シリーズ PRE-3 による 3 レベル スケジューリングの例

主な機能と利点

Cisco 10000 シリーズ PRE-3 は、スケーラビリティを向上させるとともに、新しい機能の実装を可能にします。

  • 最大 9.5 mpps(million packets per second)の処理能力によってスループットを向上
  • サービスを最大 3 レベルに細分化のための HQF の実装
  • PRE-3 と 51 Gbps シャーシ バックプレーンの間の接続のサポート
    • 各フルハイト ラインカードとの 3.2 Gbps の送受信
    • 各ハーフハイト ラインカードとの 3.2 Gbps の送受信
  • 2 GB の ECC プロテクト DRAM を搭載した800 MHz のルート プロセッサにより、新しい機能とスケーラビリティの向上を実現
  • 大規模かつ複雑な設定のための拡張ストレージオプションの提供
    • 14 MB の不揮発性 RAM(NVRAM)
    • 128 MB のコンパクト フラッシュ - 固定内部メモリ
    • 512 MB のコンパクト フラッシュ - フロント パネル リムーバブル メモリ
  • シスコが特許を持つ PXF テクノロジーにより、パフォーマンスに影響を与えずに最大限の IP サービス柔軟性を実現
  • プロセッサ冗長性のサポート - 99.999% のネットワーク稼働率の実現の支援


製品仕様

表 1 製品仕様

説明 仕様
製品互換性 Cisco 10008 8スロット シャーシとの互換性あり
ソフトウェア互換性 Cisco 10000 シリーズでサポートされる Cisco IOS® ソフトウェア リリース 12.2(29)SB 以降の Cisco IOS 12.2 イメージとの互換性あり
接続および制御 RJ-45 コネクタを装備した 10/100 Mbps イーサネット ポート
ネットワーク管理インターフェイス
コンソール シリアル ポート
補助(モデム)ポート
プッシュ ボタン リセット
機能 61,500 のブロードバンド加入者をサポート
HQF により、パケットごとに最大 3 レベルの QoS またはシェーピングを提供
PXF コンプレックスを通じた 9.5 mpps の転送パフォーマンス
LED Alarms:Critical/Major/Minor(黄色、カードあたり 3 つ)
  • オンは、アラーム状態にあることを示す
  • オフは、アラームなしであることを示す
Fail(黄色、カードあたり 1 つ)
  • オンは、メジャー障害により、Cisco PRE-3 が無効になっていることを示す
  • オフは、Cisco PRE-3 が適切に動作していることを示す
Status(2 色、カードあたり 1 つ)
  • 黄色の点滅は、システム ブート中であることを示す
  • 緑色は、Cisco PRE-3 がプライマリとしてアクティブ状態にあることを示す
  • 緑色の点滅は、Cisco PRE-3 がセカンダリとしてスタンバイ状態にあることを示す
  • オフは、Cisco PRE-3 の電源がオフであることを示す
Ethernet activity/link(緑色、カードあたり 2 つ)
  • Activity:緑色は、パケットの送受信中であることを示す
  • Link:緑色は、キャリアが検出され、ポート上でトラフィックの受け渡しが可能になったことを示す
CF カード スロット 0(緑色 - オンは、スロット 0 がアクティブであることを示す)
メモリ ルート プロセッサ メモリ:2 GB の ECC プロテクト DRAM
オンボード メモリ:128 MB のコンパクト フラッシュ、14 MB の NVRAM(7 MB のプライマリ、7 MB のバックアップ)
リムーバブル メモリ:512 MB のコンパクト フラッシュ
パケット メモリ:256 MB ECC プロテクト
パフォーマンス PXF パフォーマンス:9.5 mpps
RP 転送パフォーマンス:400,000 pps(packets per second)
信頼性およびアベイラビリティ Online Insertion and Removal(OIR; 活性挿抜)をサポート
NSF(Nonstop Forwarding)および SSO(Stateful Switch Over)をサポート
ISSU(In-Service Software Upgrades)をサポート
MIB サポートされる MIB(一部)
  • SONET MIB
  • DS3 MIB
  • DS1 MIB
  • Frame Relay MIB
  • MIB II(インターフェイス MIB、RFC 1213)
  • TCP MIB
  • UDP MIB
  • RS232 MIB
  • OSPF MIB
  • BGP4 MIB
  • IGMP MIB
  • IPMROUTE MIB
  • PIM MIB
  • RMON MIB
  • Cisco RTTMON MIB
  • Cisco CAR MIB
  • Cisco IP Stat MIB
  • Cisco Config Copy MIB
  • Cisco Frame Relay MIB
  • Cisco CDP MIB
  • Cisco Config Management MIB
  • Cisco Image MIB
  • Cisco IPMROUTE MIB
  • Cisco Memory Pool MIB
  • Cisco Ping MIB
  • Cisco TCP MIB
  • Cisco Entity Sensor MIB(ENVMON MIB の後継)
  • Cisco Process MIB
  • Entity MIB(OLD-CISCO-CHASSIS-MIB の後継)
  • Cisco Bulk File MIB
  • Cisco FTP Client MIB
ネットワーク管理 ネットワーク管理ツール
  • Telnet(Command-Line Interface [CLI; コマンド ライン インターフェイス])
  • コンソール ポート(CLI 経由)
  • Simple Network Management Protocol(SNMP; 簡易ネットワーク管理プロトコル)
RFC 2665
物理寸法 寸法(高さ × 幅 × 奥行):40.64 × 4.84 × 25.32 cm(16.0 × 1.91 × 9.97 インチ)
重量:4.04 kg(8.9 ポンド)
電力 200W
認定および適合規格 安全性
  • UL60950 および CAN/CSA-C22.2 No. 60950。情報技術機器
  • AS/NZS 60950
  • IEC/EN 60950 情報技術機器
  • 73/23/EEC
電磁波放射認定
  • AS/NZ 3548:1995(AMD I + II を含む)Class B
  • EN55022:1998 Class B
  • CISPR 22: 1997
  • EN55022:1994(AMD I + II を含む)
  • 47 CFR Part 15:2000(FCC)Class B
  • VCCI V-3/01.4 Class 2
  • CNS-13438:1997 Class B
  • GR1089:1997(Rev. 1: 1999 を含む)
耐性
  • EN300386:2000-TNE EMC 要件、製品ファミリ標準、サービスの高優先順位、セントラル オフィスおよびその他の場所
  • EN50082-1: 1992/1997
  • EN50082-2:1995 - 一般イミュニティ規格、重工業
  • CISPR24: 1997
  • EN55024:1998 - 一般 ITE イミュニティ規格
  • EN61000-4-2:1995 + AMD I + II ESD、Level 4/8 kV 接触、15 kV 非接触時
  • IEC-1000-4-3:1995 + AMD 1-放射耐性、10 V/m
  • IEC-1000-4-4:1995-電気的高速過渡電流、Level 4/4 kV/B
  • IEC-1000-4-5:1995 + AMD 1-DC サージ Class 3; AC サージ Class 4
  • EN61000-4-6:1996 + AMD 1-RF 伝導耐性、10 Vrms
  • EN61000-4-11:1995 - 電圧ディップおよび瞬断
  • ETS300 132-2:1996 + corregendum、1996 年 12 月
  • GR1089:1997(Rev1: 1999 を含む)
Network Equipment Building Standards このモジュールは、次の NEBS(Networking Equipment Building Standards; ネットワーク装置製造基準)を満たしています。
  • GR-1089-CORE
  • GR-63-CORE
European Telecommunication Standards Institute(ETSI; 欧州通信規格協会)
  • ETSI 300 386-1 - 「テレコミュニケーション センター以外の場所」に設定された「高優先順位のサービス」に関する機器用のレベル
  • ETSI 300 386-2:1997 - 「テレコミュニケーション センター以外の場所」に設置された「高優先順位のサービス」に関する機器用のレベル
  • ETSI 300 132-2: 1994 年 12 月 - テレコミュニケーション機器への入力における電源インターフェイス、セクション 4.8 および 4.9
環境仕様 保管温度:-40 ~ 70°C(-38 ~ 150°F)
動作温度(公称):5 ~ 40°C(41 ~ 104°F)
動作湿度(短期):-5 ~ 55°C(23 ~ 131°F)
保管相対湿度:5 ~ 95% 相対湿度(RH)
動作湿度(公称):5 ~ 85% RH
動作湿度(短期):5 ~ 90% RH
動作高度:-60 ~ 4,000 m(最大 2,000 m まで IEC/EN/UL/CSA 60950 要件に準拠)


発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 2 に、Cisco 10000 シリーズ PRE-3 の発注情報を示します。

表 2 発注情報

製品名 製品番号
Cisco 10000 シリーズ Performance Routing Engine 3(PRE-3) ESR-PRE3
10000 PRE 512 MB コンパクト フラッシュ MEM-10K-CPTFL512M
Cisco 10000 シリーズ 8 スロット シャーシ、1 PRE3、1 AC PEM バンドル 10000-1P3-1AC
Cisco 10000 シリーズ 8 スロット シャーシ、2 PRE3、2 AC PEM バンドル 10000-2P3-2AC
Cisco 10000 シリーズ 8 スロット シャーシ、1 PRE3、1 DC PEM バンドル 10000-1P3-1DC
Cisco 10000 シリーズ 8 スロット シャーシ、2 PRE3、2 DC 10000-2P3-2DC
