Cisco ONS 15310 MLシリーズ8ポート10/100スイッチド イーサネット カード

データ シート

Cisco ONS 15310 SONETマルチサービス プラットフォーム対応Cisco ONS 15310 MLシリーズ8ポート10/100スイッチド イーサネット カード

Cisco® ONS 15310 SONET Multiservice Provisioning Platform（MSPP;マルチサービス プロビジョニング プラットフォーム）は、顧客サイトやサービス プロバイダーのネットワーク、またはビジネス キャンパス環境のアグリゲーション ノードで使用できるように最適化されています。Cisco ONS 15310は、レイヤ1トランスポート機能およびレイヤ2パケット スイッチング機能を幅広くサポートし、イーサネットおよびSONETで柔軟なパケット サービスを提供します。

Cisco ONS 15310 MLシリーズ8ポート10/100イーサネット カードの概要

従来のSONETでのイーサネット サービスは、イーサネット フレームの単純なレイヤ1マッピングをSONETに組み込むことで、2つのエンドポイント間トランスポートを行っています。そこではSONET保護メカニズムを使用して50ミリ秒（ms）未満の耐障害性を提供しているため、稼働中のトラフィックと保護されているトラフィックの両方に帯域幅を確保しておく必要があり、使用可能な帯域幅を十分活用できません。さらに、Voice over IP（VoIP）、デジタル ビデオ会議、サーベイランス、VPN（仮想私設網）などのサービスが、複数の終端ですべて相互に接続されている必要もあります。従来のSONETでのイーサネットによるポイントツーポイント モデルにおいては、これらのソリューションは非常に複雑で非効率的です。

スイッチド イーサネットは、統計多重化を使用します。これは、オーバーサブスクリプションをサポートして、イーサネット ネットワークを効率的に使用できるようにするものです。Resilient Packet Ring（RPR）は、帯域幅と50 ms未満のレイヤ2リングベース保護を空間的に再利用することで、効率的なマルチポイント サービスを実現します。スイッチド イーサネットおよびRPRを使用すれば、安定した効率的なソリューションが可能となり、今日求められる先進的なサービスのニーズに経済的に対応できます。

Cisco ONS 15310 MLシリーズ8ポート10/100イーサネット カードは、Cisco ONS 15454 SONET MSPPで、Cisco ONS 15454 MLシリーズ データ カードと相互運用するレイヤ2スイッチド サービス カードです。このカードは、メトロポリタン エリア ネットワークへのアクセスを拡張するイーサネットおよびファスト イーサネット ソリューションを提供します。

主な機能と利点

このカードは、Generic Framing Protocol（GFP）またはHigh-Level Data Link Control（HDLC;ハイレベル データリンク制御）ベースのフレーミングを選択し、高次（STS-1）Contiguous Concatenation（CCAT）またはVirtual Concatenation（VCAT）を使用して、最大8個の10/100イーサネット カプセル化トラフィック ストリームをSONETペイロードにマッピングします。カードはLink Capacity Adjustment Scheme（LCAS）もサポートしており、SONETリンク帯域幅をヒットレスで動的に調整できます。各10/100イーサネット ポートは、STS-1の粒度の単位でSONETチャネルにマップできます。各カードは、パケット処理、分類、Quality of Service（QoS;サービス品質）ベースのキューイング、トラフィック スケジューリング、RPR保護伝送、およびパケット多重化サービスをサポートしています。

Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードは、すべてのCisco ONS 15310モデルと互換性があります。これにより、お客様があるモデルから別のモデルへと移行を決定しても、インベントリとトレーニングを最小限に抑えて、投資を保護することができます。

Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードには、スイッチド オペレーティング モードがあります。このモードでは、8個のサブスクライバ インターフェイスと、2つの仮想Packet-over-SONET（POS）またはVirtual Concatenation Group（VCG）SONETインターフェイスが、クロスコネクトを介してマップされ、ネットワーク エレメント間の他のサービスを利用して伝送が行われます。ポイントツーポイント伝送POSは、レイヤ2スイッチング、またはリング トポロジー内の複数のCisco ONS 15310 MLシリーズ カードによってサービス集約を実現します。これはRPRとして設定され、POSポートはそれぞれ、各カードにRPRの方向を示します。イーサネット インターフェイスはローカルで切り替えられ、RPRで伝送されます。イーサネット トラフィックは、動的に学習されたMACアドレスに基づいて切り替えられます。また、802.1Q VLAN（仮想LAN）およびQinQ（階層型VLAN）をサポートして、伝送RPRネットワークでのVLAN透過性を維持しながら、伝送ネットワークで効率的なカスタマー トラフィック分離を実行します。カードは、イーサネット スイッチング以外に信頼性に優れたQoS機能セットもサポートしており、エンドツーエンドアプリケーションと優れたサービスを提供します。

2つの仮想POSポートとVCGポートは、それぞれSTS-1、STS-1-1v、またはSTS-1-2v SONET回線にマップされます。RPRデータ プレーンは、耐障害性の高い50 msの保護メカニズムを提供するため、RPR稼働中のSONET回線は通常保護されません。

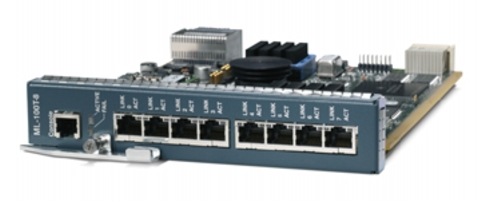

図1 Cisco ONS 15310 MLシリーズ スイッチド イーサネット カード

機能

Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードの機能は、次のとおりです。
  • 10/100Base-Tポート×8
  • VCGポートまたはPOSポート×2、カードごとに二重リングをサポート
    • 50 Mbps（STS-1）または100 Mbps（STS-1-2v）RPRリング
    • 稼働中のRPR容量増減（LCAS）
    • 50 ms未満のRPR保護
    • RPR空間を再利用したスイッチド イーサネット
    • 802.1QおよびQinQのサポートによるイーサネット スイッチング
  • 各10/100Base-Tポートは、RPRでポイントツーポイントおよびマルチポイント イーサネットVPNサービスの提供が可能
  • 2つのPOSポートでのPOSまたはRPRカプセル化
    • 各VCGまたはPOSは、High-Order VCAT（HO-VCAT）、またはSTS-1、STS-1-2vで設定可能
  • イーサネットおよびIP対応の高度なQoS
    • IP Differentiated Services Code Point（DSCP）、IP Precedence、およびイーサネット Class of Service（CoS;サービス クラス）ベースのQoS
    • CoSマーキングを使用した2色、3レートのポリサー
    • プライオリティ キューと帯域幅Weighted Deficit Round Robin（WDRR）キュー
  • Cisco EtherChannel®テクノロジーとスパニングツリー プロトコルベースの冗長アクセス
  • ポートごとおよびVLANごとのCoSベースのカウンタ
  • サポートされる最大パケット サイズ：1548バイト
  • SNMP（簡易ネットワーク管理プロトコル）によるCisco IOS®ソフトウェアRemote Monitoring（RMON）
  • Cisco Gシリーズ（RPRなし）およびCisco MLシリーズ カードとのSONET相互運用
  • Cisco IOSソフトウェアCLI（コマンドライン インターフェイス）とCisco Transport Manager、Cisco Transport Controller、およびTransaction Language 1（TL1）の組み合わせによる提供

製品アプリケーション

Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードは、Ethernet Private Ring（EPR）サービスを利用したRPR、メトロ イーサネット アクセス、インターネット アクセス、IP VPNアクセス、SONETでのVoIPアクセスなど、さまざまなネットワーク アプリケーションおよびサービス製品に対する需要に柔軟に対応しています。

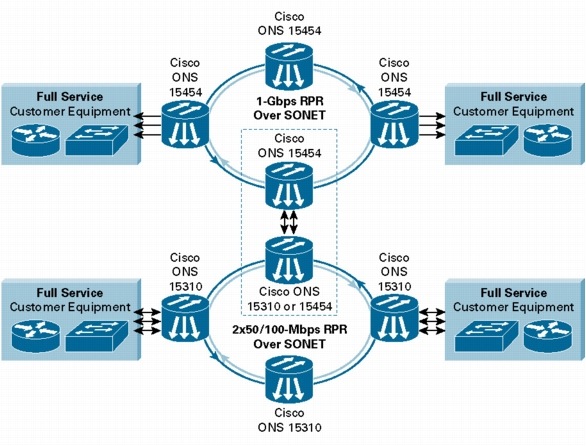

図1 コアリングRPRアーキテクチャに接続するアクセスリングRPR

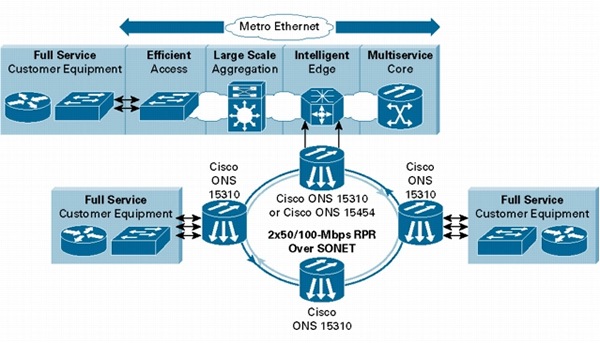

図2 インテリジェント ネットワーク サービスへのインターネット、IP VPN、およびVoIP Access Over RPR-RPRとメトロ イーサネット アクセス

表1に、有効なSONET回線の組み合わせとカード当たりの最大サービス数を示します。

表1 SONET回線の組み合わせと最大サービス数

POS 規模
カード当たりのPOS 2
POS回線サイズ STS-1、STS-1-1v、およびSTS-1-2v
アクティブVLAN 255
アクティブQinQ 8
MACエントリ 8000

RPR

属性 規模
カード当たりのRPR 2
RPRリング サイズ STS-1、STS-1-1v、およびSTS-1-2v
アクティブVLAN 255
アクティブQinQ 8
MACエントリ 8000

表2および表3に、Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードの製品仕様および発注情報を示します。

表2 製品仕様

属性 説明
ポート 10/100Base-Tイーサネット ポート×8
ポート速度 10/100 Mbps
デュプレックス 全二重、半二重、および自動ネゴシエーション
フロー制御 サポートあり
伝送 HO-VCATをサポートする最大2つの仮想POS（VCG）ポート
カード当たりの伝送帯域幅 最大196 Mbps（STS-1-2v×2と同等）
仮想POS（VCG）ポートでの伝送帯域幅割り当て STS-1、STS-1-1v、STS-1-2v
伝送帯域幅調整 ITU-T G.7042 LCASメカニズムを使用（オプション）
Ethernet over SONETカプセル化 ITU-T G.7041 GFP-F、Cisco LEX（HDLC）オプション
ブリッジング IEEE 802.1およびIEEE 802.1Q
ルーティング スタティック ルーティングをサポート
QoS IP DSCP、IP Precedence、802.1P、802.1Q、およびインターフェイスベースの分類、デュアルレート ポリサー、3色マーキング（CoSビット）、およびプライオリティと帯域幅キューイング
サービス プロビジョニング

A-to-Z SONET回線プロビジョニング、Cisco IOS CLIレイヤ2およびレイヤ3プロビジョニング、TL1ベースSONET伝送回線プロビジョニング
最大電力 50 W
動作温度 0～50°C（32～122°F）
動作湿度 5～95%（結露しないこと）
外形寸法 幅176.3 mm（6.94インチ）×高さ34.29 mm（1.35インチ）×奥行223.8 mm（8.81インチ）
重量 0.91 kg（2ポンド）

表3 発注情報

製品番号 説明
15310-ML-100T-8 Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsスイッチド イーサネット カード、RJ-45コネクタ

適合規格
Cisco ONS 15310 MLシリーズ8ポート10/100 Mbpsイーサネット カードは、次の適合規格を満たしています。

EMC（クラスA）
  • ETSI 300-386-TC
  • Bellcore GR-1089-CORE, Level 3
  • CISPR 22、CISPR24
  • IC ICES-003 Issue 3, 1997
  • FCC 47CFR15
  • EN55022、EN55024
安全基準
  • CAN/CSA-C22.2 No. 950-95, 3rd Ed
  • Bellcore GR-1089-CORE
  • IEC60950 / EN60950, 3rd Ed（すべての国での特殊条件を含む）
  • UL 60950
環境仕様
  • Bellcore GR-63-CORE, Level 3
  • ETS 300 019-2-1（Storage, Class 1.1）
  • ETS 300 019-2-2（Transportation, Class 2.3）
  • ETS 300 019-2-3（Operational, Class 3.1E）
