データ シート
Cisco BTS 10200 ソフトスイッチ
テレコミュニケーションの先駆者たちは、Time-Division Multiplexing（TDM; 時分割多重）交換の音声テレフォニーからパケットベースのネットワークへの移行によってもたらされるチャンスにすでに注目しています。Cisco® BTS 10200 ソフトスイッチは、ソフトスイッチ ネットワークで要求される高品質で信頼性の高いパケット音声機能を提供し、音声コールの設定、保持、ルーティング、および切断に対するインテリジェントなコール制御を実現しています。また、ボイスメールやユニファイド メッセージングなど、高度な音声・データ統合サービスやアプリケーション プラットフォームに対するインターフェイスとしての機能も果たします。
Cisco BTS 10200 ソフトスイッチを利用すると、強力で柔軟なパケットベースのネットワーク機能が利用できるだけでなく、従来の回線交換のインフラストラクチャとも動作が可能なため、サービス プロバイダーや通信事業者はパケットベースのテクノロジーに無理なく移行することができます。また、サービスの迅速な展開、キャリアグレードの高い信頼性、サービスの柔軟性、何百万人もの加入者をサポートできるスケーラビリティ、運用の効率化と投資の最適化によるコスト削減を確実に実現することができます。
Cisco BTS 10200 ソフトスイッチには、以前なら大規模で複雑な電話交換機の導入が必要だったローカル音声サービスに対するコール制御など、包括的な機能セットが組み込まれています。機器および伝送のコスト、設置面積、サービスの展開に必要な時間を、従来の交換機システムに比べて、プロバイダーと加入者の両方で大幅に節約することができます。Cisco BTS 10200 は、ローカル サービスと中継サービス用のアプリケーションおよび Signaling System 7 Primary Rate Interface/TDM（SS7 PRI/TDM） のオフロードもサポートする、幅広い分野で使用可能なソフトスイッチです。
Cisco BTS 10200 ソフトスイッチが実現するソリューション
Cisco BTS 10200 ソフトスイッチは、ケーブル、メトロ イーサネットおよび T1/E1 向け Cisco Broadband Local Integrated Services Solution（BLISS）ならびに有線と無線ネットワーク用の Cisco Voice Infrastructure and Application（VIA）ソリューションなど、 シスコ システムズ® のさまざまな音声ソリューションの基盤となる製品です。 シスコ製音声ソリューションの詳細は、次の URL を参照してください。
http://www.cisco.com/go/sp-voice
Cisco BLISS
Cisco BLISS を利用すると、1 つのブロードバンド アクセス ネットワークを共有して複数のサービスを提供できるため、サービス プロバイダーの潜在的な市場が広がります。シスコは、サービス プロバイダーが、データ サービスとビデオ サービスを提供するのと同じアクセス ネットワークを使用して、パケットベースのローカル電話サービスをお客様に同時に提供できるよう、BLISS にさまざまな機能を取り揃えました。Cisco BLISS は、ケーブル、メトロ イーサネット、T1/E1 など、さまざまなブロードバンド アクセス ネットワーク上でサポートされています。
Cisco BLISS のソリューションは、すでに実績のあるネットワーク コンポーネントと構造化ネットワーク アーキテクチャを採用し、ネットワーク エレメントの緊密な統合とテストを行うことにより、革新的で有益なマルチサービス ネットワークを実現しています（図 1）。

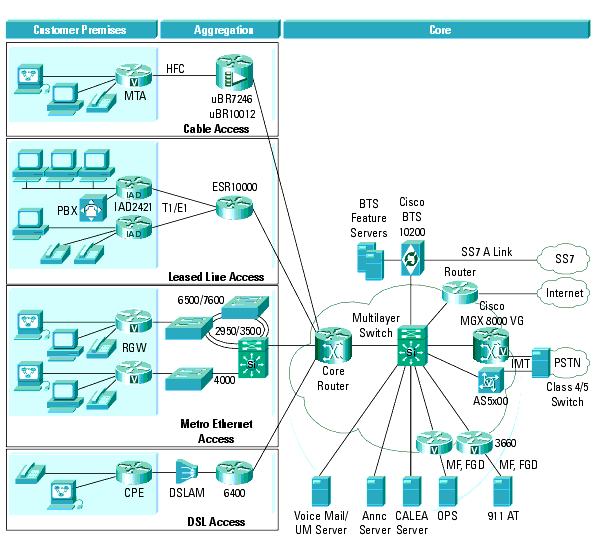

図 1
Cisco BLISS のネットワーク構成
Cisco BLISS for Cable は、CableLabs の PacketCable の要件を満たすように設計された音声とデータのパケット サービスを提供します。PacketCable の活動により、北米の MultiService Operators (MSOs) の双方向ケーブル ネットワーク上に、高度なリアルタイム マルチメディア サービスを提供するソリューションの仕様が定義されました。PacketCable 標準はヨーロッパでも採用され始めています。
シスコは PacketCable の活動開始の時点から、CableLabs と PacketCable の活動をサポートし、その作業に参加してきました。Cisco BTS 10200 ソフトスイッチは、2003 年 4 月 11 日に CableLabs の Certification Wave 25 で PacketCable 1.0 の認定を受けました。BTS 10200 と Cisco uBR10012 は、Cisco uBR7246VXR とともに Cert Wave 24 で PacketCable 1.0 の認定を受け、厳しいテストをパスした一流の製品群の仲間入りを果たしました。
Cisco BLISS for Cable は、現在進行中のこの活動の成果を取り入れながら、追加サービスの提供によって収入増加を図る MSOs のニーズに応えるために、ケーブルテレビの伝送路を利用したマルチサービス音声ソリューション（voice-over-cable）を、現在すでに提供しています。
Cisco BLISS for Metro Ethernet
Cisco BLISS for Metro Ethernet を利用すると、サービス プロバイダーは簡単で安価なイーサネットのアクセス ネットワークで、データ、音声、およびビデオを配信できるようになります。このソリューションは、常時接続の 10/100 Mbps イーサネットを各ユーザに提供して、データ（インターネット、LAN の相互接続、Virtual Private Network（VPN; バーチャル プライベート ネットワーク）、音声（基本および付加サービス）、およびビデオ（テレビ会議、オンデマンド、放送）の各サービスをサポートします。このソリューションは、一般に光ファイバ ネットワークが利用可能な大都市圏の個人および中小企業向けに最適です。
Cisco BLISS for T1/E1 は、従来の T1/E1 インフラストラクチャを利用して音声とデータのパケット サービスを提供します。また、サービス プロバイダーが既存のアクセス回線を使用して、市内および長距離の音声サービスや高速データなど、一連のパケットベースのサービスを提供できるようにします。1 つの共通インフラストラクチャで複数のサービスを提供できるため、通信事業者はより価値の高いテレコミュニケーション製品を中小企業向けに提供することにより、収入と利益を拡大することが可能になります。Cisco BLISS for T1/E1 は、すでに北米市場において 2 年以上展開され成功を収めており、1 日に 100 万コールを超える通話を処理しています。
Cisco VIA ソリューションは、IP ネットワーク上の音声トラフィックのルーティングを可能にすることによって、発信、中継、着信の各ホール サービスを提供します（図 2）。オープン スタンダードに基づいて構築されたアーキテクチャであるため、異なるネットワーク間の相互運用性にも優れており、新規サービスを迅速に展開して収入に結びつけることができます。Cisco VIA ソリューションは、高密度実装のシスコ メディア ゲートウェイ、ルータ、LAN スイッチ、およびキャリアクラスの Cisco BTS 10200 ソフトスイッチ プラットフォームをベースに、コール制御、ベアラ制御、およびフィーチャ機能を分離することにより、完全なオープンシステムによるタンデムスイッチの展開を可能にしています。サービス プロバイダーはこのインフラストラクチャを利用して、パケット ネットワーク上に新しい収入源となるサービスを迅速に展開できます。また、Cisco VIA ソリューションによって、サービス プロバイダーが信頼性と品質の高いリテール サービスを有料または無料で個人や企業向けに直接提供したり、ホールセール サービスを行っている通信事業者と提携して、ネットワークから発信される音声トラフィックを伝送したりすることもできます。

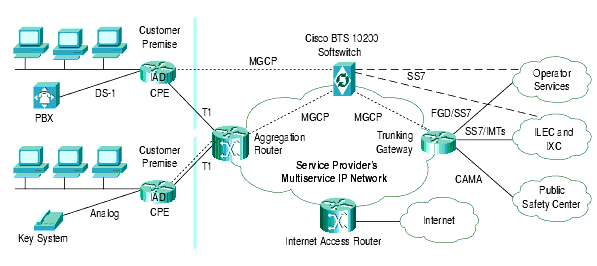

図 2
Cisco VIA ソリューションのネットワーク構成
Cisco BTS 10200 ソフトスイッチおよび Cisco MGX® 8850 音声ゲートウェイを 1 つの回線交換の音声ネットワークに統合して、SS7 PRI の処理と PRI のオフロードを行うことができます（図 3）。通信事業者は、相互接続が行われるポイントでトラフィックに対する処理を行い、SS7 Inter-Machine Trunk（IMT）上の音声トラフィックを既存の回線の交換機や他のネットワークに送信している間に、PRI を使用して Internet service provider (ISP; インターネット サービス プロバイダ) の Network Access Server（NAS）にデータ トラフィックをスイッチングすることができます。データ トラフィックをオフロードして交換機の輻輳をなくせば、通信事業者の既存の音声用交換機を、効率的に音声トラフィックを処理するという本来の目的に使用することができるようになります。
図 3
Cisco SS7 PRI の処理と TDM のオフロード
Cisco BTS 10200 ソフトスイッチは、ローカル サービスと中継サービスを展開したいサービス プロバイダーにとって非常に柔軟性があり、コスト削減を促進します。以下のお客様にとっては、理想的なプラットフォームです。
標準ベースの Cisco BTS 10200 ソフトスイッチを利用することによって、ブロードバンド サービスの品揃えを強化する、新しく革新的で、差別化の容易なサービスを提供できます。サービスの展開は迅速で、時間と費用のかかる各伝送エレメントのアップグレードも必要ありません。Cisco BTS 10200 ソフトスイッチを利用すると、伝送ネットワークからコール制御やサービス アプリケーションを抽出して中央集中型に移行することができます。サービス プロバイダーは、テレコミュニケーション サービスに加えて、マルチサービス VPN、Web ホスティング、インターネット アクセスなど、企業と個人向けに他の広範囲なサービスを提供できます。これらのコンテンツが豊富なサービスを提供することによって、お客様の全体的な満足度と信頼関係が向上するだけでなく、加入者のオンライン時間も増加します。これらのサービスで豊富なコンテンツを提供すれば、お客様の全体的な満足度と信頼関係が向上するだけでなく、加入者のオンライン時間も増加します。
サービス プロバイダーは、バンドル化によってアカウントの管理が容易になり、加入者はすべてのテレコミュニケーション関係の請求書を 1 つにまとめることができるという利点があります。バンドル化されたデータと音声のサービスを単一の統合マルチサービス パケット ネットワークで提供すれば、ネットワークの総所有コストの削減、お客様あたりの収入の増加、新規市場への参入、お客様の他社への流出防止、および既存の加入者との関係強化を図ることができます。
Cisco BTS 10200 ソフトスイッチのアーキテクチャとコンポーネント
Cisco BTS 10200 ソフトスイッチを利用すれば、SS7、H.323、Media Gateway Control Protocol（MGCP）、および Session Initiation Protocol（SIP）の各標準を使用して、PSTN に対する IP および Asynchronous Transfer Mode（ATM）による接続が可能になります。このシステムでは、コール制御とさまざまなサービスのソフトウェアがオープンな UNIX プラットフォーム上に統合されています。Cisco BTS 10200 ソフトスイッチのすべての機器とパスは、1 箇所での障害に影響を受けないアーキテクチャを採用し、完全な冗長化が図られており、99.999 % の信頼性を達成できるように設計されています。Cisco BTS 10200 ソフトスイッチは、非常に大規模な加入者ベースで要求される高いコールスループットにも十分対応できる能力を備えています（図 4）。

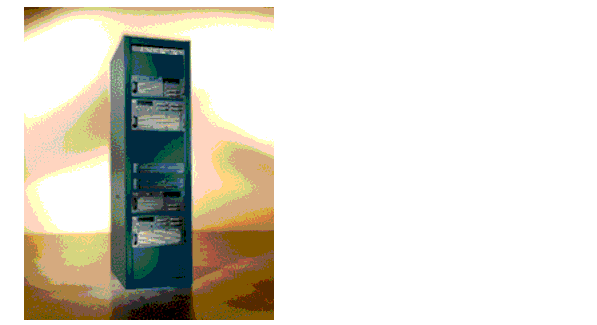

図 4
Cisco BTS 10200 ソフトスイッチ
Cisco BTS 10200 ソフトスイッチは次の 3 つのエレメントから構成されています（図 5）。
- コール管理システムおよびメディア ゲートウェイ コントローラとして機能するコール エージェント コンポーネント。各 Cisco BTS 10200 ソフトスイッチ システムには、キャパシティと冗長性の要求を満たすために複数のコール エージェントが実装されています。
- Element Management System（EMS; エレメント管理システム）は、Network Management System（NMS; ネットワーク管理システム）と 1 つ以上のコール エージェントの間のメディエーション デバイスとして機能します。EMS 機能により、Cisco BTS 10200 ソフトスイッチのプロビジョニング、管理、レポート、課金の各機能が容易に利用できるようになっています。Cisco Extensible Provisioning and Operation Manager（EPOM）は、Cisco BTS 10200 の EMS の Web ベースの Graphical User Interface（GUI; グラフィカル ユーザ インターフェイス）で、オペレータがより短時間に、簡単にウィザードを使用して Cisco BTS 10200 のプロビジョニングを行えるようになっています。Cisco EPOM は、冗長なステップや操作の繰り返しをなくし、他の反復的な作業（加入者の追加など）を容易にします。また、Cisco EPOM は、EMS のオンライン マニュアルへのアクセスやさまざまな設定項目への移動を可能にしてユーザの生産性を向上させています。また、プロビジョニングされたメディア ゲートウェイの状態やユーザ グループの管理セキュリティを表示することもできます。
- フィーチャ サーバは、新しく革新的な機能をネットワークに導入するためのオープンなプロトコルと柔軟なフレームワークを提供することによって、サービス プロバイダーがマルチベンダー製品を効率的に利用できるようにします。コール エージェントで制御されるコールには、さまざまな基本電話サービスと Centrex、タンデム、Advanced Intelligent Network（AIN）の各サービスが提供されます。また、コール転送やコール ウェイティングといった機能もこのサーバが処理します。
図 5
Cisco BTS ソフトスイッチのエレメント
組み込み型冗長性による効率的なコール管理、および高稼働率の確保
Cisco BTS 10200 ソフトスイッチでは、リアルタイムのメンテナンスとプロビジョニングに加えて、サービスを統合するための自動化インターフェイスがサポートされています。製品をカスタマイズせずに、一般およびマルチベンダーのインフラストラクチャと相互運用が可能です（図 6）。Cisco BTS 10200 ソフトスイッチは双方向（フィーチャ サーバへの上りと伝送サーバへの下り）でオープン プロトコルを利用しているため、マルチベンダー インフラストラクチャでの利用に最適です。
図 6
Cisco BTS 10200 ソフトスイッチを利用すれば、サービス プロバイダーが高度なサービスとアプリケーションを加入者に提供することが可能
Cisco BTS 10200 ソフトスイッチは、課金と Quality of Service（QoS）の要件に関する詳細情報をレポートできます。すべてのコールについて、コール詳細レコードが生成されます。各コール詳細レコードには、ジッタや平均パケット遅延などの QoS メトリックが含まれています。トラフィック データが毎日定期的な間隔で収集され、収集されたデータは確実にデータを保護するために 2 日間保存されます。Cisco EPOM GUI または Command Line Interface（CLI; コマンドライン インターフェイス）のいずれかを選択でき、どちらを使用した場合でもシステムのセットアップと管理機能を容易に利用できます。
音声とデータを集約したネットワークの利点
Cisco BTS 10200 ソフトスイッチによって、通信事業者は多数のトラフィック タイプを分離せずに効率的にサポートできる単一のプラットフォームを導入できるようになるため、コストを削減しながらコンバージド（集約型）コミュニケーション サービスを導入することが可能になります。調査結果によれば、IP および ATM のテクノロジーを利用すると、従来の回線交換機の導入と保守にかかるコストに比べて、コストを半分に抑えることができるとされています。1
Cisco BTS 10200 ソフトスイッチは、革新的なアーキテクチャにオープンなプラットフォームとインターフェイスを搭載しており、マルチベンダー ネットワークにも対応しています。このプラットフォームの重要な機能と利点の概要については、表 1、2、および 3 を参照してください。
表 1 Cisco BTS 10200 ソフトスイッチの機能と利点
| 機能 | 利点 |
|---|---|
| 業界標準プロトコルの包括的なサポート | |
| Network Equipment Building System（NEBS）に準拠し、プラットフォーム コンポーネントを冗長化してキャリアグレードの信頼性を実現 | |
| 多数の商用機能サーバと相互運用可能 | |
| オープン プロトコルを実現する機能サーバ アーキテクチャ | |
| メンテナンス、プロビジョニング、およびサービス アクティベーションの簡素化 | |
| 統合アクセス デバイスのサポート | |
| GUI と CLI | |
| 課金記録を含む包括的なレポート機能 | |
| 複数の集中管理型コール エージェントを展開してネットワークのスケーラビリティを実現 |
表 2 シスコ音声システムの利点
| シスコ パケット音声ネットワークの利点 | 実証例 |
|---|---|
| 高品質で信頼性の高いパケット音声 | |
| オープン標準と世界的規模の相互運用性および互換性 | |
| 業界トップクラスの広範な製品群 | |
| 容易で迅速なサービスの作成と展開 | |
| サービス プロバイダーを支援する豊富なツール |
表 3 技術的機能と仕様
| 技術的機能 | 仕様 |
|---|---|
| コール モデル | |
| 番号計画 | |
| プロビジョニング | |
| 管理 | |
| ソフトウェアおよび課金のインターフェイス |
Cisco BTS 10200 ソフトスイッチを利用すると、サービス プロバイダーは、基本的な音声サービス、ビジネス グループ サービス、および長距離サービスを提供できるようになります。表 4 は、Cisco BTS 10200 ソフトスイッチに実装されたサービスの一部を示しています。
表 4 サービス
最新のマルチベンダー ネットワークをサポートするために、Cisco BTS 10200 ソフトスイッチには、数種類のシグナリング プロトコルが実装されています（表 5）。
表 5 プロトコル サポート
Cisco BTS 10200 のハードウェア仕様
表 6 Cisco BTS 10200 ソフトスイッチの仕様
| 構成 | 筐体の数 | 筐体当たりの CPU 数 | 筐体当たりのメモリ容量 | 筐体当たりのディスク容量 |
|---|---|---|---|---|
| Netra 20 | ||||
| Sun Netra t120 | ||||
| Sun Fire v120 |
規制（要件を満たすか上回るもの）
安全性
UL 1950 Third Edition、CCA C22.2 No. 950、TUV EN 60950、CB scheme with nordic deviations EMKO-TSE (74-SEC) 203、ZH1/618、および GR-1089-CORE
RFI/EMI
FCC Class A、EN 55022 Class A、EN 61000-3-2、および GR-1089-CORE
耐性
認証
NEBS、Bellcore SR-3850 First edition、Level 3（mission critical）および UL
1出典：RHK Telecommunications Industry Analysis:New Voice Infrastructure:Global Market and Forecast Analysis、January 2001。
