シスコ 4 ポート シリアル共有ポート アダプタ

データ シート





シスコ 4 ポート シリアル共有ポート アダプタ


Cisco の I-Flex は、Shared Port Adapter(SPA; 共有ポート アダプタ)と SPA Interface Processor(SIP; SPA インターフェイス プロセッサ)から構成され、データ、音声、およびビデオによる各サービスに不可欠な高度で高品質な機能を提供します。

このモジュラ ポート アダプタはシスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様はスロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラム可能なインターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS(Quality Of Service)機能のセットを提供します。このデータ シートでは、4 ポート シリアル共有ポート アダプタ(図 1)の仕様について説明します。

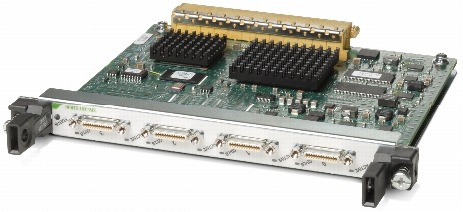

図 1 シスコ 4 ポート シリアル共有ポート アダプタ

図 1 シスコ 4 ポート シリアル共有ポート アダプタ
※ 画像をクリックすると、大きく表示されます。popup_icon


製品概要

シスコ 4 ポート シリアル SPAは、企業やサービス プロバイダーのネットワークに必要となる、柔軟かつ高性能な WAN 接続機能を実現するため、最大 8 Mbps の同期シリアル ポートを 4 つ備えています。

別売りの接続用ケーブルのタイプに応じ、シスコ 4 ポート シリアル SPA はさまざまなインターフェイスをサポートします。サポートする電気通信規格には、EIA-232、X.21、V.35、EIA-530、EIA-530A、EIA-449があります。各ポートは個別に設定できるため、柔軟性に優れています。ケーブルのタイプに応じ、各インターフェイスを DTE(データ端末装置)または DCE(データ回線終端装置)のいずれかに設定することもできます。

これらのシリアル インターフェイスを使用することで、リモート サイトからの WAN 接続を集約することが可能になります。各ポートで最大 8 Mbps に対応できるため、ヘッドエンド(図2)における低密度および中密度の集約に最適です。シスコ 4 ポート シリアルSPAは、サービス プロバイダーが必要とする外部 CSU/DSU の境界点としてさまざまな場所に設置できます。

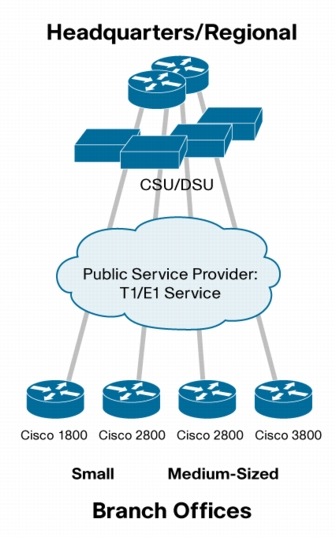

図 2 WAN の集約

図 2 WAN の集約

シスコ 4 ポート シリアル SPA は、同期型のレガシー プロトコル(X.25など)によるIP ネットワーク経由の伝送に利用できます。レガシー プロトコルを使用する場合の回線は通常低速であり、高価な専用線を必要としないため、同期シリアル ポートの使用は統合型ネットワークの低コスト化にも役立ちます。


機能と利点

シスコ 4 ポート シリアル SPA は、次に示すさまざまな利点を備えています。

  • ソフトウェアによる設定が可能なシリアル ポートを 4 ポート装備
  • 各ポートは接続するケーブルのタイプに応じて最大 8 Mbps をサポート
  • 各ポートはシリアル標準規格の EIA-232、X.21、V.35、EIA-530、EIA-530A、EIA-449 をサポート
  • DTE と DCE の 2 モードで運用可能
  • HDLC、フレームリレー、Multilink Point-to-Point Protocol(MLPPP; マルチリンク PPP)などの主要なカプセル化プロトコルをすべてサポート

シスコ 4 ポート シリアル SPA は、ポートあたりの費用がかなり低いにもかかわらず極めて高性能なため、費用対効果の高いソリューションであるといえます。

シスコの SPA/SIP 製品は、次のような利点も備えています。

  • モジュラ性が極めて高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • 同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスの組み合わせをサポートする優れた柔軟性により、アクセス方式に左右されない一貫性のあるサービスを実現
    • 次世代ネットワークで求められる多様なサービスに対応できる柔軟性を備えた、先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスをサポートする革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能なシスコのプログラマブル アーキテクチャは、収容密度を大幅に向上させ、プラットフォームごとの潜在的な収益力を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス(銅線、チャネライズド、POS、ATM、およびイーサネット)を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度 Small Form-Factor Pluggable(SFP)インターフェイスは多くのポートを必要とし、さまざまな通信距離をサポートするアプリケーションに適しています。既存の SPA を利用すれば、これから発展する光テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング設備に対する ROI(投資収益率)の飛躍的向上
    • スロットの経済効率とスロット密度の向上により、設備へのCapital Expenditure(CapEx; 資本コスト)が削減されます。
    • 必要に応じて新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルを実現できます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間で簡単に移設できるため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense(OpEx; 運用コスト)の大幅な削減が可能です。

製品仕様

表 1 に、シスコ 4 ポート シリアル共有ポート アダプタの仕様を示します。

表 1 製品仕様

製品の互換性 Cisco 7600 シリーズ ルータ
SPA 単位のポート密度 4 ポート
物理インターフェイス
  • スマート シリアル コネクタを採用した同期型 4 ポート
  • 視覚インジケータ
    • SPA ステータス LED
    • 各ポートに対応した CD 検出およびローカル ループバック(LL ピン)LED
シリアル プロトコル
  • ケーブルのタイプによりポートのモード(DTE または DCE)を決定
  • 使用するケーブルに応じ、各ポートを次の仕様に個別に設定可能
    • EIA-232
    • EIA-449
    • EIA-530
    • EIA-530A
    • V.35
    • X.21
機能

次のカプセル化プロトコルをサポート

  • HDLC
  • PPP
  • フレーム リレー
  • MLPPP

物理レイヤの特長

  • 各ポートは同期型、最大速度 8 Mbps
  • データ信号反転
  • NRZ/NRZI 符号化
  • シリアル信号の手動操作
    • DTEモード時
      CTS
      DSR
      DCD
    • DCEモード時
      DTR
      RTS
  • 各シリアル信号の無視
  • パルス間隔の手動操作
  • ループバック機能
    • ローカル ループ(LL ピン)ループバック(DTE が LL を発信すると DCE は LL に応答し、DCE がループバックとなる)
    • DCE ループバックを行うには、CLI を使用して DCE 側からの初期化が必要
大きさ(高さ×幅×奥行)
  • 高さ: 2.03 cm(0.8 インチ) — (シングルハイト)
  • 幅:17.15 cm(6.75 インチ)
  • 奥行:18.49 cm(7.28 インチ)
消費電力 11 W
環境仕様
  • 動作温度:5 〜 40°C(41 〜 104°F)
  • 保管温度:–40 〜 70°C(–38 〜 150°F)
  • 動作時湿度:5 〜 85%(相対湿度)
  • 保存時湿度:5 〜 95%(相対湿度)
規制および適合規格

CE マーキング

安全基準

  • UL 60950
  • CSA 22.2 No.60950
  • IEC 60950
  • EN 60950

EMC(電磁適合性)

  • 電磁放射

CE マーキング

EN 55022、1998、クラスA

CISPR22、1997、クラスA

AS/NZS CISPR 22 クラス A

CFR47、Part 15、クラス A

ICES 003 クラス A

VCCI クラス A

EN61000-3-2 高調波電流放出

IEN61000-3-3 電圧変動およびフリッカ

  • イミュニティ

CE マーキング

CISPR24、ITE−イミュニティ特性、制限、および測定方法

EN 55024、ITE−イミュニティ特性、制限、および測定方法

EN50082-1、電磁的互換性 — 一般的なイミュニティ規格

EN 300 386:ネットワーク通信機器(EMC)

EN61000-6-1 一般的なイミュニティに関する規格

その他の仕様 非同期プロトコルは非サポート


発注情報

シスコ製品の購入方法の詳細は、発注方法または表 2 および 3 を参照してください。

表 2 発注情報

製品名 製品番号
シスコの 4 ポート シリアル共有ポート アダプタ SPA-4XT-Serial

表 3 シスコ 4 ポート シリアル SPA 対応スマート シリアル ケーブル

製品番号 製品名
CAB-SS-V35MT V.35 ケーブル、スマート シリアル用 DTE オス
CAB-SS-V35FC V.35 ケーブル、スマート シリアル用 DCE メス
CAB-SS-232FC RS-232 ケーブル、スマート シリアル用 DCE メス
CAB-SS-232MT RS-232 ケーブル、スマート シリアル用 DTE オス
CAB-SS-449MT RS-449 ケーブル、スマート シリアル用 DTE オス
CAB-SS-449FC RS-449 ケーブル、スマート シリアル用 DCE メス
CAB-SS-530MT RS-530 ケーブル、スマート シリアル用 DTE オス
CAB-SS-530AMT RS-530A ケーブル、スマート シリアル用 DTE オス
CAB-SS-X21MT X.21 ケーブル、スマート シリアル用 DTE オス
CAB-SS-530FC RS-530 ケーブル、スマート シリアル用 DCE メス
CAB-SS-530AFC RS-530A ケーブル、スマート シリアル用 DCE メス
CAB-SS-X21FC X.21 ケーブル、スマート シリアル用 DCE メス

ケーブル長はすべて 3 m(10 フィート)
