データ シート




Cisco 8 ポート チャネライズド T1/E1 共有ポート アダプタ

Cisco® I-Flex 設計は、Shared Port Adapter（SPA; 共有ポート アダプタ）と SPA Interface Processor（SIP; SPA インターフェイス プロセッサ）を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS（サービス品質）機能のセットを提供します。このデータ シートでは、Cisco 8 ポートチャネライズド T1/E1 共有ポート アダプタ（Cisco チャネライズド T1/E1 SPA）の仕様について説明します。

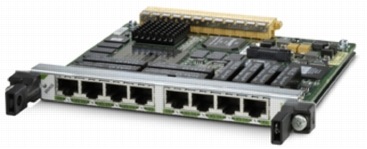

図 1 Cisco 8 ポート チャネライズド T1/E1 SPA

図 1 Cisco 8 ポート チャネライズド T1/E1 SPA


製品概要

今日のグローバルな企業およびサービス プロバイダー ネットワークでは、経済性に優れた高度な接続へのニーズを満たすために、さまざまなネットワーキング ソリューションを必要としています。企業イントラネットを地方の支社、多数のリモート ユーザとモバイル ユーザにまで拡大するにつれて、スケーラビリティへのネットワーク要件とパフォーマンスの低価格化を維持しながら、高密度でコスト効率の高いソリューションを提供することへの需要が高まっています。

Cisco チャネライズド T1/E1 SPA は、現在の業界における最大密度の 1 つとして、SPA ごとに 8 ポート、SIP ごとに最大 32 ポートを提供します。T1/E1 ポート当たりのコストは、外部の CSU/DSU（チャネル サービス ユニット/データ サービス ユニット）を備えた標準シリアル ポートよりも少ないため、すべての WAN 接続に対してコスト効率の高いソリューションとなります。

Cisco チャネライズド T1/E1 SPA は、Cisco 7600 シリーズ ルータ用の完全 8 ポート チャネライズド ソリューションとして設計されています。インターフェイスはチャネライズド、フラクショナル、非フレーム（E1）対応で、最大 256 の独立した High-Level Data Link Control（HDLC; ハイレベル データリンク制御）チャネルを T1 および E1 アプリケーション用に定義できます。Cisco チャネライズド T1/E1 SPA のこれらの機能により、接続要件ごとに異なるインターフェイス タイプを使用する必要がなくなります。

ハードウェアでは Multilink Point-to-Point Protocol（MLPPP）がサポートされているので、T1 より大きいリンク アグリゲーション機能を使用できます。最大 8 つの独立した T1 をマルチリンク バンドル内で組み合わせ、ひとつの IP リンクのように見せることができます。これにより、サービス プロバイダーは、T1 より大きな帯域幅を徐々に増やすことで、回線および Customer Premises Equipment（CPE; 顧客宅内機器）インフラストラクチャを T3 ファシリティに移行する必要がなくなります。

ホットスワップ可能でサービス透過的な活性挿抜（Online Insertion and Removal；OIR）をサポートするチャネライズド T1/E1 SPA は、インターフェイス プロセッサやその他の SPA に影響を与えることなく、SPA を取り外すことができます。


アプリケーション

Cisco チャネライズド T1/E1 SPA は、複数のリモート サイトで高密度な終端をコスト効率よく展開することが必要なサービス プロバイダーおよび大企業に適しています（図 2）。Cisco チャネライズド T1/E1 SPA により、アプリケーションは、企業のエンタープライズ ネットワーク内の 1 つのルータで、リモートおよびブランチ オフィスを終端することができます。DSU 機能のみが必要なサービス プロバイダー アプリケーション（キャリアと同じ場所にあるサイトなど）の場合、ポート当たりのコストを抑えながら高いポート密度を提供します。E1 アプリケーションの場合、チャネライズド E1/G.703 インターフェイスにより、120 Ω G.703 回線に直接接続できます。

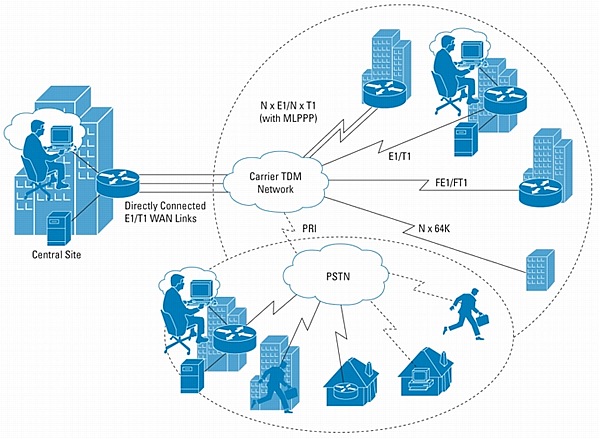

図 2 複数のリモート サイトの高密度終端

図 2 複数のリモート サイトの高密度終端
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

Cisco チャネライズド T1/E1 SPA には、次のようなさまざまな利点があります。

  • ソフトウェア設定が可能な 8 つの T1 または E1 ポート
  • チャネライズド、フラクショナル T1/E1 とクリア チャネル E1 をサポート
  • 256 の独立した HDLC チャネル
  • 統合された CSU/DSU
  • MLPPP、Multilink Frame Relay（MLFR）など、主要なカプセル化のサポート
  • フレーム リレーおよび MLPPP 上での Link Fragmentation and Interleaving（LFI）のサポート

Cisco SPA/SIP は、次のような利点も備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス（銅線、チャネライズド、POS、ATM、およびイーサネット）を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure（CapEx; 資本コスト）が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense（OpEx; 運用コスト）の大幅な削減が可能です。

製品仕様

表 1 に、Cisco チャネライズド T1/E1 SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性
  • Cisco 12000 シリーズ ルータ
  • Cisco XR 12000 シリーズ ルータ
  • Cisco 7600 シリーズ ルータ
SPA 単位のポート密度 8 ポート
物理インターフェイス
  • RJ-45 コネクタ
  • RJ-45/BNC アダプタ ケーブル オプション
プロトコル カプセル化プロトコル：
  • HDLC
  • PPP（ポイントツーポイント プロトコル）、RFC 1662
  • フレーム リレー、RFC 1490
マルチリンク サポート：
  • MLPPP、RFC 1990
  • MLFR、FRF.16
  • LFI over Frame Relay（FRF.12）および MLPPP
機能
  • すべて T1 のみ、またはすべて E1 のみとして設定可能な最大 8 つの独立した T1 または E1 ポート
  • 全二重接続
  • チャネライズド、フラクショナル T1/E1、クリア チャネル E1 をサポート
  • 最大 256 の使用可能な N × 64 K（T1 の場合 N は 1 ～ 24、E1 の場合 N は 1 ～ 32）
  • DS0 にチャネライズされたすべてのポートのラインレート パフォーマンス
  • 統合された CSU/DSU
  • 各ポートで選択可能な内部またはネットワーク クロッキング
  • ポートごとの 2 色のステータス LED
  • ループバック機能：
    • T1/E1 レベルのローカルおよびリモート ループバック
    • 埋め込まれたループバック コマンドへの応答
    • 送信された信号へのループバック コマンドの挿入
    • N × DS0 システム側ループバック
  • チャネルごとの Bit-Error-Rate-Testing（BERT）パターン生成および検出（同時に最大 6 つの T1/E1）
    • 最大 32 ビット長のプログラマブル擬似乱数パターン（すべて 0、すべて 1、211、215、220、220 Quasi-Random Signal Sequence [QRSS]）、223、交互の 0 と 1、1-in-8、3-in-24 を含む）
    • 32 ビット エラー カウントとビット カウント レジスタ
    • 完全に独立した送信セクションと受信セクション
    • 最大 10-2 のビット エラー レートによるテスト パターンの検出
  • 15 分間隔でエラー統計と障害数を保持するための 24 時間の履歴
  • 16 ビットおよび 32 ビットの Cyclic Redundancy Check（CRC; 巡回冗長検査）、デフォルトは 16 ビット
T1 固有の機能
  • ポート当たり 1.536 Mbps のデータ レート
  • 電気抵抗：100 Ω
  • D4 Super Frame（SF; スーパー フレーム）または Extended Super Frame（ESF; 拡張スーパー フレーム）フレーム同期
  • Alternate Mark Inversion（AMI）または Binary 8-Zero Substitution（B8ZS）回線エンコーディング
  • ANSI T1.403 および AT&T TR 54016 Facility Data Link（FDL）
  • 0 ～ 655 フィートまで選択可能な T1 ケーブル長
  • 選択可能な T1 CSU Line Build-Out（LBO）：0、－7.5、－15、および－22.5 dB
  • 選択可能な T1 CSU レシーバー ゲイン：26 または 36 dB
  • アラーム モニタリング：
    • Alarm Indication Signal（AIS；アラーム表示信号）
    • Out of Frame（OoF；フレーム同期外れ）
    • 遠端アラーム障害（黄色または長距離アラーム）
  • パフォーマンス データ収集：
    • CRC およびビット エラー
    • Framing Bit Error（FERR）
    • 回線エラー秒数
    • 遠端エラー秒数
    • 遠端重大エラー秒数
    • 遠端無効秒数
    • Line Coding Violation（LCV）
E1 固有の機能
  • ポート当たり 2.048 Mbps（非フレーム モード）または 1.984 Mbps（フレーム モード）のデータ レート
  • 電気抵抗：120 Ω（RJ-45/BNC アダプタ ケーブルは 75 Ω の設定オプションを提供）
  • 非フレーム E1、CRC4、または非 CRC4 フレーム同期
  • High-Density Bipolar with three zeroes（HDB3）ライン エンコーディング
  • アラーム モニタリング：
    • AIS
    • OoF
    • Remote Alarm Indication（RAI；リモート アラーム表示）
  • パフォーマンス データ収集：
    • CRC およびビット エラー
    • フレーム同期ビット エラー
    • Far-End Block Error（FEBE）
    • LCV
信頼性とアベイラビリティ
  • OIR
  • 単一 SPA ソフトウェア リセット
MIB RFC 1406 MIB
ネットワーク管理 SNMP（簡易ネットワーク管理プロトコル）
物理仕様
  • 重量：0.34 kg（0.75 ポンド）
  • 高さ：2.03 cm（0.8 インチ）- (シングルハイト）
  • 幅：17.15 cm（6.75 インチ）
  • 奥行：18.49 cm（7.28 インチ）
  • 最大電力：9.4 W
適合規格 CE マーキング
安全性
  • UL 60950
  • CSA 22.2 No.60950
  • IEC 60950
  • EN 60950
  • AS/NZS 3260
  • TS001
EMC
  • CFR47
  • Part 15
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
Telecom（T1）
  • ANSI T1.403
Telecom（E1）
  • ITU G.703
  • G.704
  • G.706
環境仕様
  • 動作温度：5 ～ 40°C（41 ～ 104°F）
  • 保管温度：－40 ～ 70°C（－38 ～ 150°F）
  • 動作湿度：5 ～ 85%（相対湿度）
  • 保管湿度：5 ～ 95%（相対湿度）



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 2 を参照してください。

表 2 発注情報

製品名 製品番号
8 ポート チャネライズド T1/E1 共有ポート アダプタ SPA-8XCHT1/E1
アダプタ ケーブル---75 Ω を 120 Ω に変換 CAB-ADPT-75-120
