データ シート




Cisco 2 ポートおよび 4 ポート クリア チャネル T3/E3 共有ポート アダプタ

Cisco® I-Flex 設計は、Shared Port Adapter（SPA; 共有ポート アダプタ）と SPA Interface Processor（SIP; SPA インターフェイス プロセッサ）を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS（サービス品質）機能のセットを提供します。このデータ シートでは、2 ポートおよび 4 ポート クリア チャネル T3/E3 SPA（クリア チャネル T3/E3 SPA）の仕様について説明します。

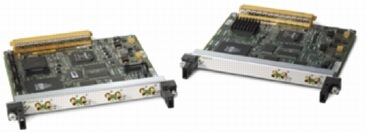

図 1 4 ポートおよび 2 ポート クリア チャネル T3/E3 SPA

図 1 4 ポートおよび 2 ポート クリア チャネル T3/E3 SPA


製品概要

大容量の企業バックボーン、グローバル インターネットへの高速アクセス、およびサービス プロバイダー インターネットワーキングのトランキング接続への需要により、クリア チャネル T3/E3 接続はほかのどのタイプおよび速度よりも進化を遂げました。この進化により、サービス プロバイダーとネットワーク管理者は新しい T3/E3 接続をプロビジョニングし、管理するという大きな負担を強いられています。Cisco 7304、7600、および 12000 シリーズ ルータ用の クリア チャネル T3/E3 SPA は、高密度で管理性の高い T3/E3 回線接続および終端を提供します。回線インターフェイス Data Service Unit（DSU; データ サービス ユニット）の統合により、T3/E3 回線をシスコのルータ上で直接終端することが可能なため、T3/E3 回線の管理を簡素化し、プロビジョニング コストを抑え、貴重なラック スペースを確保することができます。

クリア チャネル T3/E3 SPA は、44.736 MHz の T3 レートまたは 34.368 MHz の E3 レートで全二重通信を行うために、T3/E3 回線に直接接続できるように設計されています。この機能は、2 ポートおよび 4 ポート オプションで使用できます。ポートは、すべて T3 またはすべて E3 として設定できます。最も広範な動作環境をサポートし、クリア チャネル T3/E3 接続のプロビジョニングで最大の柔軟性を提供するために、クリア チャネル T3/E3 SPA は、T3/E3 DSU ベンダーの Quick Eagle Networks（旧 Digital Link）、Larscom、ADC Kentrox、Adtran、および Verilink の独自のサブレートおよびスクランブリング機能を統合しています。これらの製品の用途はクリア チャネル T3/E3 SPA のサブレート サポートにより、T3 ティアード サービスのサービス プロバイダー環境で最大化されます。クリア チャネル T3/E3 SPA は、さまざまなサードパーティ DSU ベンダーとの相互運用性を同時サポートすることで、お客様に専用のソリューションを提供することなく、既存機器を柔軟にサポートします。

ホットスワップ可能でサービス透過的な活性挿抜（Online Insertion and Removal; OIR）をサポートしているクリア チャネル T3/E3 SPA は、インターフェイス プロセッサやその他の SPA に影響を与えることなく、SPA を取り外すことができます。


アプリケーション

クリア チャネル T3/E3 SPA を使用すると、お客様への直接のアクセス、またはネットワーク間の接続が可能になります。光チャネライズド サービスを取得できないリモート アクセス ポイントまたは顧客設備の場合、T3/E3 が提供できるのは高速サービスのみとなるケースがあります。

クリア チャネル T3/E3 SPA は、3 種類のレイヤ 2 パケットのカプセル化をサポートしています。

  • PPP（ポイントツーポイント プロトコル）
  • High-Level Data Link Control（HDLC; ハイレベル データリンク制御）
  • フレーム リレー

3 つのカプセル化をサポートすることで、Cisco 7304、7600、および 12000 シリーズ ルータによる高速の IP ベースの直接アクセスまたは IP-over-Frame Relay 展開の提供を実現します（図 2）。

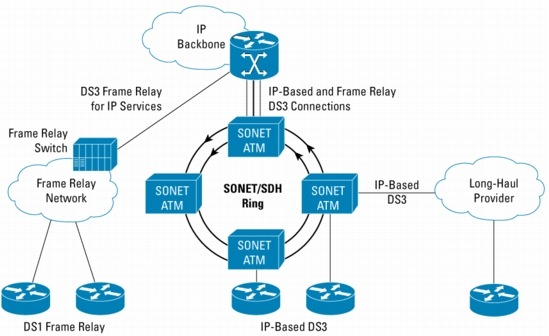

図 2 IP ベースの直接アクセスまたは IP-over-Frame Relay 展開

図 2 IP ベースの直接アクセスまたは IP-over-Frame Relay 展開
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

クリア チャネル T3/E3 SPA には、次のようなさまざまな利点があります。

  • 2 ポートおよび 4 ポート クリア チャネル T3 または E3 オプション
  • 統合された DSU 機能
  • シスコの T3/E3 に対応した全製品と、その他の主要な T3/E3 DSU およびフレーム リレー機器ベンダー製の製品との相互運用性
  • 全二重、フルレート、およびサブレートのサポート

Cisco SPA/SIP は、次のような利点も備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 ギガビット/秒まで拡張され、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス（銅線、チャネライズド、POS、ATM、およびイーサネット）を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure（CapEx; 資本コスト）が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense（OpEx; 運用コスト）の大幅な削減が可能です。

製品仕様

表 1 に、クリアチャネル T3/E3 SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性
  • Cisco 7304 ルータ
  • Cisco 7600 シリーズ ルータ
  • Cisco 12000 シリーズ ルータ
  • Cisco XR 12000 シリーズ ルータ
SPA 単位のポート密度 2 ポートおよび 4 ポート オプション
物理インターフェイス
  • 1.0/2.3 RF コネクタ（75 Ω 電気抵抗）
  • 1.0/2.3 RF/BNC アダプタ ケーブル オプション
プロトコル シリアル カプセル化：
  • HDLC
  • PPP、RFC 1662
  • フレーム リレー、RFC 1490
機能
  • すべて T3 のみ、またはすべて E3 のみとして設定可能な最大 4 つの独立した T3 または E3 ポート
  • T3 レート（44.736 MHz）または E3 レート（34.368 MHz）での全二重接続
  • Quick Eagle Networks（旧 Digital Link）、Larscom、ADC Kentrox、Adtran、および Verilink DSU のサブレートおよびスクランブリングのサポート
  • チャネルごとに選択可能な内部またはネットワーク クロック
  • 回線およびペイロード ループバック機能：
    • T3 レベルのローカルおよびリモート ループバック
    • 埋め込まれたループバック コマンドへの応答
    • 送信された信号へのループバック コマンドの挿入
  • チャネルごとの Bit-Error-Rate-Testing（BERT）パターン生成と検出
    • 最大 32 ビット長のプログラマブル擬似乱数パターン（すべて 0、すべて 1、215、220、220 Quasi-Random Signal Sequence [QRSS]、223、交互の 0 と 1、1-in-8、3-in-24 を含む）
    • 32 ビット エラー カウントとビット カウント レジスタ
    • 完全に独立した送信セクションと受信セクション
    • 最大 10-2 のビット エラー レートによるテスト パターンの検出
  • 15 分間隔でエラー統計と障害数を保持するための 24 時間の履歴
  • 16 ビットおよび 32 ビットの Cyclic Redundancy Check（CRC; 巡回冗長検査）、デフォルトは 16 ビット
T3 固有の機能
  • C ビットまたは M23 フレーム同期
  • Binary 3-Zero Substitution（B3ZS）回線コーディング
  • T3 Far-End Alarm and Control（FEAC）チャネルのサポート
  • ANSI T1.102-1993 ごとの T3 パルス マスクに準拠
  • Maintenance Data Link（MDL）
  • 最大 135 m（450 フィート）の回線ビルドアウト
  • アラーム モニタリング
    • Alarm Indication Signal（AIS; アラーム表示信号）
    • Loss of Signal（LOS; 信号損失）
    • Out of Frame（OoF; フレーム同期外れ）
    • Far-End Receive Failure（FERF; 遠端側受信障害）
  • パフォーマンス データ収集
    • Line Coding Violation（LCV）
    • Framing Bit Error（FERR）（F ビットまたは M ビット エラー）
    • P ビット エラー カウント
    • C ビット エラー カウント
    • Far-End Block Error（FEBE）カウント
E3 固有の機能
  • G.703、G.751、または G.832 フレーム同期
  • High-Density Bipolar with three zeroes（HDB3）回線コーディング
  • E3 パルス マスクに準拠
  • ソフトウェア設定が可能な E3 ナショナル サービス ビット
  • アラーム モニタリング
    • AIS
    • LOS
    • OoF
    • FERF
  • パフォーマンス データ収集
    • LCV
    • フレーム同期パターン エラー
    • Bisync IP 8（BIP-8）エラー カウント（パスパリティ エラー）
    • FEBE カウント
信頼性とアベイラビリティ
  • OIR
  • 単一 SPA ソフトウェア リセット
MIB RFC 2496 MIB（T3 MIB）および T1.231 MIB
ネットワーク管理 SNMP（簡易ネットワーク管理プロトコル）
物理仕様
  • 重量：0.34 kg（0.75 ポンド）
  • 高さ：2.03 cm（0.8 インチ）---(シングルハイト）
  • 幅：17.15 cm（6.75 インチ）
  • 奥行：18.49 cm（7.28 インチ）
電力
  • 2 ポート：最大 7.7 W
  • 4 ポート：最大 8.4 W
適合規格 CE マーキング
安全性
  • UL 60950
  • CSA 22.2 No.60950
  • IEC 60950
  • EN 60950
  • AS/NZS 3260
  • TS001
EMC
  • CFR47 Part 15
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
Telecom（T3）
  • ANSI T1 107
  • T1 404
  • AT&T 54014
Telecom（E3）
  • G.703
  • G.751
  • G.832
環境仕様
  • 動作温度：5 ～ 40°C（41 ～ 104°F）
  • 保管温度：-40 ～ 70°C（-38 ～ 150°F）
  • 動作湿度：5 ～ 85%（相対湿度）
  • 保管湿度：5 ～ 95%（相対湿度）



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 2 を参照してください。

表 2 発注情報

製品名 製品番号
2 ポート クリア チャネル T3/E3 共有ポート アダプタ SPA-2XT3/E3
4 ポート クリア チャネル T3/E3 共有ポート アダプタ SPA-4XT3/E3
T3 または E3 ケーブル、1.0/2.3 RF to BNC-Female、10 フィート CAB-T3E3-RF-BNC-F
T3 または E3 ケーブル、1.0/2.3 RF to BNC-Male、10 フィート CAB-T3E3-RF-BNC-M
T3 または E3 ケーブル、1.0/2.3 RF to Open End、25 フィート CAB-T3E3-RF-OPEN
