Cisco 2 ポートおよび 4 ポート OC-3c/STM-1c POS 共有ポート アダプタ


Cisco® I-Flex は、Shared Port Adapter(SPA; 共有ポート アダプタ)と SPA Interface Processor(SIP; SPA インターフェイス プロセッサ)から構成され、次世代ネットワーク要件の中核となる音声、データ、およびビデオのサービスに不可欠な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で共有可能となっているため、企業およびサービス プロバイダーのお客様において、投資保護の観点から効率的な運用を実現することができます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS(サービス品質)機能のセットを提供します。このデータ シートでは、Cisco 2 ポートおよび 4 ポート OC-3c/STM-1c POS SPA(Cisco 2 ポートおよび 4 ポート OC-3 POS SPA)の仕様について説明します。

図 1 Cisco 2 ポートおよび 4 ポート OC-3 POS SPA

図 1 Cisco 2 ポートおよび 4 ポート OC-3 POS SPA


製品概要

Cisco 2 ポートおよび 4 ポート OC-3 POS SPA は、ハイエンドのシスコシステムズ ルーティング プラットフォーム上で利用することができ、初期コストがかからずアップグレードが容易なネットワーク スケーラビリティの利点を提供します。Cisco I-Flex ポートフォリオは、一貫した機能のサポート、幅広いインターフェイス アベイラビリティ、最新のテクノロジーのほか、投資保護にも力を入れています。Cisco I-Flex ポートフォリオでは、同一のインターフェイス プロセッサ上にさまざまなインターフェイス(Packet Over SONET/SDH [POS]、ATM、イーサネットなど)を展開できます。

Cisco 2 ポートおよび 4 ポート OC-3 POS SPA は、Small Form-Factor Pluggable(SFP)インターフェイスを 2 ポートまたは 4 ポート搭載しています。SFP モジュールは、複数の光ファイバ範囲内(2 ~ 80 km)で使用できます。


アプリケーション

Cisco OC-3 POS SPA は、次のような複数のアプリケーション(図 2)で使用できます。

  • アクセスおよびアグリゲーション
  • WAN アップリンク
  • インターネット ピアリング

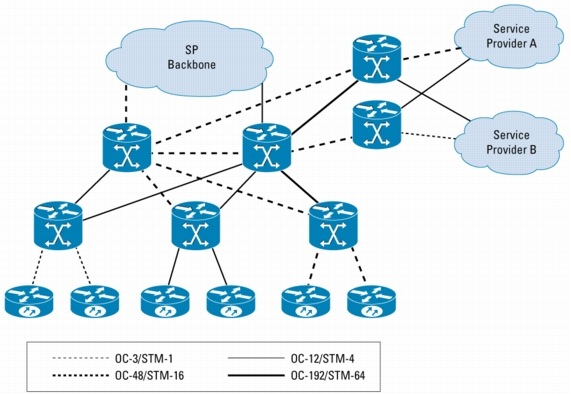

図 2 POS アプリケーション

図 2 POS アプリケーション
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

Cisco SPA/SIP は、さまざまな利点を備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス(銅線、チャネライズド、POS、ATM、およびイーサネット)を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure(CapEx; 資本コスト)が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense(OpEx; 運用コスト)の大幅な削減が可能です。

製品仕様

表 1 に、Cisco 2 ポートおよび 4 ポート OC-3 POS SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性
  • Cisco 7304 ルータ
  • Cisco 7600 シリーズ ルータ
SPA 単位のポート密度
  • 2 ポート
  • 4 ポート
物理インターフェイス
  • OC-3c/STM-1c SFP オプティカル モジュール(表 2 のオプティカル パラメータを参照)
  • 視覚的なステータス インジケータ(LED):
    • SPA ステータス LED
    • ポート単位の LED
  • キャリアおよびアラーム
  • アクティブおよびループバック
プロトコル
  • High-Level Data Link Control(HDLC; ハイレベル データリンク制御)、RFC 2615
  • PPP(ポイントツーポイント プロトコル)、RFC 1662
  • フレーム リレー、RFC 2427
  • IPv4/IPv6
機能
  • 同期
    • ローカル(内部)またはループ時間指定(ネットワークから回復)
    • ポインタ アクティビティ モニタリング
  • ローカル(診断)および回線(ネットワーク)ループバック
  • Section Data Communications Channel(SDCC)---プラットフォームに依存した機能
  • ペイロード マッピング
    • 1 + x^43 自己同期スクランブラによる POS
  • SONET/SDH 適合
    • Telcordia(Bellcore)GR-253-CORE(適用可能な場合)
    • ANSI T1.105 および T1.231
    • ITU-T G.707、G.957 および G.825(適用可能な場合)
  • サポートされる SONET/SDH アラームおよび信号イベント:
    • Signal Failure Bit Error Rate(SF-BER; 信号損失ビット エラー レート)
    • Signal Degrade Bit Error Rate(SD-BER; 信号劣化ビット エラー レート)
    • 信号ラベル ペイロード作成(C2)
    • パス トレース バイト(J1)
    • セクション
  • Loss of Signal(LOS; 信号損失)
  • Loss of Frame(LOF; フレーム損失)
  • B1 のエラー カウント
  • B1 の Threshold Crossing Alarms(TCA)
回線
  • Line Alarm Indication Signal(LAIS; 回線アラーム検出信号)
  • Line Remote Defect Indication(LRDI; 回線リモート障害検出)
  • Line Remote Error Indication(LREI; 回線リモート エラー検出)
  • B2 のエラー カウント
  • B2 の TCA
パス
  • Path Alarm Indication Signal(PAIS; パス アラーム検出信号)
  • Path Remote Defect Indication(PRDI; パス リモート障害検出)
  • Path Remote Error Indication(PREI; パス リモート エラー検出)
  • B3 のエラー カウント
  • B3 の TCA
  • Loss Of Pointer(LOP; ポインタ損失)
  • Positive Stuffing Event(PSE)
  • Negative Stuffing Event(NSE)
  • Path Unequipped Indication Signal(PUNEQ)
  • Path Payload Mismatch Indication Signal(PPLM)
ネットワーク管理
  • RFC 2558 MIB(SONET/SDH)
  • SNMP(簡易ネットワーク管理プロトコル)
信頼性とアベイラビリティ
  • 活性挿抜(Online Insertion and Removal; OIR)
  • フィールド交換可能な SFP オプティカル モジュール
  • 1 + 1 SONET Automatic-Protection-Switching(APS; 自動保護スイッチ)と SDH リニア Multiplex-Section-Protection(MSP)プロトコル
  • 単一 SPA ソフトウェア リセット
物理仕様
  • 重量:0.34 kg(0.75 ポンド)
  • 高さ:2.03 cm(0.8 インチ)---(シングルハイト)
  • 幅:17.15 cm(6.75 インチ)
  • 奥行:18.49 cm(7.28 インチ)
電力
  • 2 ポート OC-3c/STM-1c=最大 13 W(光ファイバなし)
  • 4 ポート OC-3c/STM-1c=最大 14 W(光ファイバなし)
環境仕様
  • 動作温度:5 ~ 40°C(41 ~ 104°F)
  • 保管温度:-40 ~ 70°C(-38 ~ 150°F)
  • 動作湿度:5 ~ 85%(相対湿度)
  • 保管湿度:5 ~ 95%(相対湿度)
適合規格 安全性
  • UL 60950
  • CSA 22.2-No.60950
  • EN60950
  • IEC 60950 CB 方式
  • ACA TS001
  • AS/NZS 3260
  • EN60825\IEC60825 レーザー安全性(SR、IR-クラス 1)(VSR-クラス 1M)
  • 21CFR1040---FDA Code of Federal Regulations(CFR; 連邦法)(米国)レーザー安全性(SR、IR-クラス 1)(VSR-クラス 1M)1
EMC
  • FCC Part 15(CFR 47)
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
  • EN61000-3-2
  • EN61000-3-3
Network Equipment Building System(NEBS)

この製品は、次の要件を満たすように設計されています(正式な要件は進行中のものもあります)。

  • SR-3580---NEBS:基準レベル(レベル 3 適合)
  • GR-63-Core---NEBS:物理的保護
  • GR-1089-Core---NEBS:EMC および安全性
ETSI
  • EN300 386/EN300 386-2 クラス B
  • ETS 300 019 Storage クラス 1.1
  • ETS 300 019 Transportation クラス 2.3
  • ETS 300 019 Stationary Use クラス 3.1


表 2 に、Cisco OC-3 POS SPA のオプティカル仕様を示します。

表 2 OC3c/STM1c POS のオプティカル仕様

SFP 光ファイバ 最大距離
Multimode(MM; マルチモード)Short Reach(SR; 短距離) 最大 2 km(1.2 マイル)
Single-Mode(SM; シングルモード)SR 最大 2 km(1.2 マイル)
SM Intermediate Reach(IR-1; 中距離) 最大 15 km(9 マイル)
SM Long Reach(LR-1; 長距離) 最大 40 km(25 マイル)
SM Long Reach(LR-2; 長距離) 最大 80 km(50 マイル)



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 3 を参照してください。

表 3 発注情報

製品名 製品番号
Cisco 2 ポート OC-3c/STM-1c POS 共有ポート アダプタ SPA-2XOC3-POS
Cisco 4 ポート OC-3c/STM-1c POS 共有ポート アダプタ SPA-4XOC3-POS
OC-3/STM-1 SFP、MM、SR SFP-OC3-MM
OC-3/STM-1 SFP、SM、SR SFP-OC3-SR
OC-3/STM-1 SFP、SM、IR-1 SFP-OC3-IR1
OC-3/STM-1 SFP、SM、LR-1 SFP-OC3-LR1
OC-3/STM-1 SFP、SM、LR-2 SFP-OC3-LR2
