データ シート




Cisco 1800、2800、および 3800 シリーズ サービス統合型ルータ対応 1 ポート/2 ポート シリアルおよび非同期高速 WAN インターフェイス カード

Cisco 1800、2800、および 3800 シリーズ サービス統合型ルータ対応 1 ポート/2 ポート シリアルおよび非同期高速 WAN インターフェイス カード


シリアルおよび非同期 High-speed WAN Interface Card（HWIC; 高速 WAN インターフェイス カード）は、Cisco® 1800、2800、および 3800 シリーズ サービス統合型ルータ対応の柔軟性に富んだ接続を実現します。これにより、WAN アクセス、レガシー プロトコル転送、コンソール サーバ、およびダイヤル アクセス サーバなどのアプリケーションの使用が可能になります。HWIC を適切に組み合わせることで、リモート ネットワーク管理、外部ダイヤルモデム アクセス、低密度 WAN アグリゲーション、レガシー プロトコル転送、および高ポート密度のサポートなど一般的なネットワーク問題に対応した、コスト効率に優れた固有のソリューションを実現できます。

シスコは、4 つの新しいシリアルおよび非同期 HWIC を提供しています。

  • Cisco 1 ポート T1/フラクショナル T1 DSU/CSU WAN インターフェイス カード（HWIC-1DSU-T1）
  • Cisco 1 ポート シリアル WAN インターフェイス カード（HWIC-1T）
  • Cisco 2 ポート シリアル WAN インターフェイス カード（HWIC-2T）
  • Cisco 2 ポート非同期/同期シリアル WAN インターフェイス カード（HWIC-2A/S）
図 1 Cisco 1 ポート/2 ポート シリアルおよび非同期 HWIC

図 1 Cisco 1 ポート/2 ポート シリアルおよび非同期 HWIC


共通アプリケーション

柔軟性に富んだこれらのインターフェイス カードにより、重要なアプリケーションを複数使用することができます。

  • WAN アクセスおよびアグリゲーション
  • レガシー プロトコル転送
  • ダイヤル アクセス サーバ

WAN アクセスおよびアグリゲーション

シリアル インターフェイスを使用すると、リモート サイトに WAN アクセスを提供することが可能になります。2 ポート シリアル HWIC は、ポートあたり最大 8 Mbps のシリアル速度をサポートするので、低/中密度の WAN アグリゲーションに適しています（図 2）。

HWIC-1DSU-T1 は CSU/DSU を内蔵しているため、設定および管理が容易です。CSU/DSU の内蔵により、ルータと CSU/DSU を 1 つの SNMP エンティティとして管理できると同時に、詳細なトラブルシューティング機能も利用できます。トラブルシューティング機能には、セルフテスト、ループバック、CSU/DSU リセット、アラーム カウンタ、T1 統計などがあります。

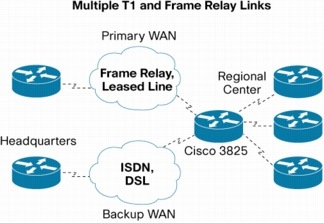

図 2 WAN コンセントレーション

図 2 WAN コンセントレーション


レガシー プロトコル転送

シリアルおよび同期/非同期ポートは、TCP/IP ネットワーク経由のレガシー トラフィック転送に最適であり、ネットワーク コンバージェンス（図 3）が促進され、レガシー トラフィック用の高コストな専用線を使用する必要がなくなります。Cisco IOS® ソフトウェアは、次のレガシー プロトコルをサポートします。

  • Systems Network Architecture（SNA）および Synchronous Data Link Control（SDLC）プロトコル
  • Binary Synchronous Communications Protocol（Bisync）
  • X.25 プロトコル
図 3 ネットワーク コンバージェンス

図 3 ネットワーク コンバージェンス


ダイヤル アクセス サーバ

非同期 HWIC は外部ダイヤル モデムに接続することができ、低密度ダイヤル アクセス サーバへのアクセスを実現します（図 4）。

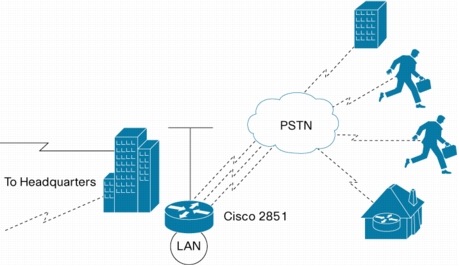

図 4 ダイヤル アクセス サーバ

図 4 ダイヤル アクセス サーバ
※ 画像をクリックすると、大きく表示されます。popup_icon

発注情報

表 1 Cisco 1 ポート/2 ポート シリアルおよび非同期 HWIC

製品番号 説明
HWIC-1DSU-T1

1 ポート T1/フラクショナル T1 DSU/CSU WAN インターフェイス カード
HWIC-1T

1 ポート シリアル WAN インターフェイス カード
HWIC-2T

2 ポート シリアル WAN インターフェイス カード
HWIC-2A/S

2 ポート非同期/同期シリアル WAN インターフェイス カード

サポート対象プラットフォーム

シリアルおよび非同期 HWIC は、Cisco 1800、2800、および 3800（Cisco 1861 を除く）の HWIC スロットでサポートされます。表 2 に、サポート対象のプラットフォームを示します。これらの HWIC は、すべての Cisco IOS ソフトウェア フィーチャ セットでサポートされます。Cisco IOS ソフトウェア リリースの最小要件は、リリース 12.4(20)T です。2008 年 8 月中旬に予定されている 12.4(15)T7 もサポートされます。

表 2 サポート対象プラットフォームと数量

HWIC製品番号 Cisco 1841 Cisco 1861 Cisco 2801 Cisco 2811 Cisco 2821 Cisco 2851 Cisco 3825 Cisco 3845
HWIC-1DSU-T1 2 ×
 2 4 4 4 4 4
HWIC-1T 2 ×
 2 4 4 4 4 4
HWIC-2T 2 ×
 2 4 4 4 4 4
HWIC-2A/S 2 ×
 2 4 4 4 4 4

コネクタおよびケーブル

スマート シリアル ケーブル

HWIC-1T、HWIC-2T、および HWIC-2A/S はシスコ スマート シリアル コネクタを使用します。表 3 に、サポート対象ケーブルを示します。HWIC-1DSU-T1 は RJ-48C（RJ-45）コネクタを使用します。

表 3 HWIC-1T、HWIC-2T、および HWIC-2A/S 用スマート シリアル ケーブル

製品番号 ケーブル タイプ 長さ コネクタ タイプ
CAB-SS-V35MT V.35 DTE 3 m（10 フィート） オス
CAB-SS-V35FC V.35 DCE 3 m（10 フィート） メス
CAB-SS-232MT EIA/TIA-232 DTE 3 m（10 フィート） オス
CAB-SS-232FC EIA/TIA-232 DCE 3 m（10 フィート） メス
CAB-SS-449MT EIA/TIA-449 DTE 3 m（10 フィート） オス
CAB-SS-449FC EIA/TIA-449 DCE 3 m（10 フィート） メス
CAB-SS-X21MT X.21 DTE 3 m（10 フィート） オス
CAB-SS-X21FC X.21 DCE 3 m（10 フィート） メス
CAB-SS-530MT EIA/TIA-530 DTE 3 m（10 フィート） オス
CAB-SS-530AMT EIA/TIA-530A DTE 3 m（10 フィート） オス

仕様

表 4、5、および 6 に、HWIC の仕様を示します。

表 4 HWIC のシグナリングおよび電気通信仕様

仕様 HWIC-1DSU-T1 HWIC-1T HWIC-2T HWIC-2A/S
同期のサポート ○
 ○
 ○
 ○

同期最大速度（ポートあたり） 1.544 Mbps 8 Mbps 8 Mbps 128 kbps
非同期のサポート ×
 ○
 ○
 ○

非同期最大速度（ポートあたり） - 115.2 kbps 115.2 kbps 115.2 kbps
Bisync のサポート ×
 ○
 ○
 ○

シリアル プロトコル - EIA-232、EIA-449、EIA-530、EIA-530A、V.35、X.21 EIA-232、EIA-449、EIA-530、EIA-530A、V.35、X.21 EIA-232、EIA-449、EIA-530、EIA-530A、V.35、X.21
ネットワーク クロック同期 ○
 ○
 ○
 ○

NEBS タイプ 1/3 タイプ 2/4 タイプ 2/4 タイプ 2/4
TelecommPTT
  • TIA-968-A
  • Industry Canada CS-03 Part II
  • JATE Digital
  • ID0002
  • HK2017
  • NEBS
  • TBR1 および 2
  • JATE Digital
  • NEBS
  • TBR1 および 2
  • JATE Digital
  • NEBS
  • TBR1 および 2
  • JATE Digital
  • NEBS

表 5 Cisco 1 ポート T1/フラクショナル T1 DSU/CSU WAN インターフェイス カード（HWIC-1DSU-T1）独自の仕様

仕様 データ
ネットワーク インターフェイス仕様
  • 伝送ビット レート：1.544 Mbps +/-50 bps
  • 受信ビット レート：1.544 Mbps +/-100 bps
  • ライン コード：AMI、B8ZS
  • AMI ones density
  • 強制/ビットロビング（N X56）
  • High-Level Data Link Control（HDLC; ハイレベル データリンク制御）データ反転（N X64）
  • フレーミング形式：D4（SF）および DSF
  • 出力レベル（LBO）0、-7.5、または -15 dB、DSU 0 〜 655 フィート
  • 入力レベル：+1 dB0 〜 -24 dB0
BERT テスト パターンの認識

1:2、1:5、1:8、3:24、QRW、オール 0、オール 1、およびユーザプログラム可能な 24 ビット パターン

表 6 HWIC-1DSU-T1、HWIC-T1、HWIC-2T、および HWIC-2A/S のホモロゲーション仕様

仕様 データ
安全性の承認
  • UL 60950（米国）
  • CAN/CSA 22.2、CSA60950（カナダ）
  • GB 4943（中国）
  • AS/NZS 60950（オーストラリア/ニュージーランド）
  • EN60950（欧州）
  • IEC 60950（国際規格）
耐性
  • EN300386
  • CISPR24
  • EN55024
  • EN50082-1
  • 61000-4-2/3/4/5/6/8/11
エミッション
  • FCC Part 15 クラス A
  • ICES-003 クラス A
  • EN55022 クラス A
  • CISPR22 クラス A
  • AS/NZSCISPR22 クラス A
  • VCCI クラス A
  • EN 300386
  • EN61000-3-2/3
  • CNS13438
物理仕様
  • シングル幅 HWIC（スロット制限なし）
  • 寸法（高さ×幅×奥行）：2.1 × 7.9 × 14.2 cm（0.8 × 3.1 × 5.6 インチ）
環境仕様
  • 動作温度：0 〜 40°C（32 〜 104°F）
  • NEBS 短期動作温度：0 〜 50°C（32 〜 131°F）
  • 保管温度：-20 〜 65°C（-4 〜 149°F）
  • 相対湿度：10 〜 90%（結露しないこと）
