Cisco 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード

データ シート





Cisco 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード


製品概要

シスコのサービス統合型ルータには、ユーザのネットワークのさまざまなアプリケーション ニーズに対応できるように、各種の WAN 接続モジュールが用意されています。Cisco 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード(HWIC、図 1)は、中堅・中小企業(SMB)および大企業のブランチ オフィスに導入されたモジュラ ルータに、BRI-S/T ベースの WAN 接続を提供します。

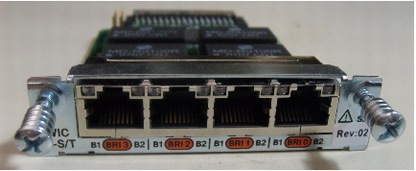

図 1 Cisco 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード

図 1 Cisco 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード



特徴

  • S/T インターフェイスを使用した ISDN BRI ポート× 4
  • RJ-45 コネクタを使用

利点

統合性

Cisco 4 ポート ISDN S/T インターフェイス HWIC は、多機能なダイヤル アクセス サーバ、ルータ、およびブランチ オフィス環境で利用可能な、シスコ サービス統合型ルータのその他の機能を提供します。

HWIC は、Cisco ISR(Integrated Services Router)1841、2800、および 3800 シリーズでサポートされます。コスト効率の高い ISDN ルーティング ソリューションを提供し、次のような統合の利点をもたらします。

  • 導入および管理が必要なデバイスとケーブルの数を削減
  • Cisco IOS® ソフトウェアの CLI(コマンド ライン インターフェイス)および SNMP(簡易ネットワーク管理プロトコル)を使用した、リモートおよびローカルでの設定、モニタリング、トラブルシューティング
  • 1 つのベンダーによるサポート
  • 信頼性の向上
  • 物理的なスペースの節約

柔軟性および投資保護

Cisco 4 ポート ISDN S/T インターフェイス HWIC は、実績あるルータ プラットフォームでサポートされているモジュラ型 WIC により、ユーザに最大限の柔軟性と投資保護を提供しています。WAN 帯域幅要件やサービス プロバイダーの価格設定が変更された場合、ユーザはソフトウェアの設定を変更するか、HWIC を交換することで、WAN サービスを簡単に変更できます。Cisco ISR 1841、2800、3800 シリーズの各ルータ プラットフォームでは同じカードを使用できるため、使用するユニットの数を削減し、プラットフォーム間で HWIC を再配置できます。

信頼性の向上

統合ソリューションでは、使用するコンポーネントが少なくて済むため、障害ポイントも少なくなります(電源が 1 つ少なくなり、ケーブルも少なくなるなど)。これにより信頼性が向上します。

SMB およびブランチ オフィス アプリケーション向けの統合プラットフォーム

Cisco 4 ポート ISDN S/T インターフェイス HWIC を搭載した Cisco ISR 1841、2800、および 3800 シリーズ を使用することで、ユーザは、1 台のシステムでクラス最高のデータ、セキュリティ、WAN アクセス、および音声の各サービスを提供する統合プラットフォームを選択できます。Cisco ISR 2800 および 3800 シリーズでは、音声機能がルータに直接組み込まれています。このため、Digital Signal Processor(DSP; デジタル信号プロセッサ)と Advanced Integration Module(AIM)を搭載することで、IP テレフォニー会議、音声ゲートウェイ、Cisco Unity® Express のボイスメールおよび自動応答を実現できます。呼処理に関しては、Cisco IOS ソフトウェアに組み込まれた Cisco Communications Manager Express ソリューションを使用できます。また、このソフトウェアは必要に応じて、Cisco Survivable Remote Site Telephony(SRST)と Cisco Communications Manager を組み合わせた中央集中型の呼処理への移行も可能にします。このような統合ソリューションにより、サービスの迅速な導入、ネットワークの運用効率の向上、および企業の業務の保護、拡大、最適化が実現します。

Cisco 4 ポート ISDN ネットワーク モジュールとの共通機能

Cisco 4 ポート ISDN S/T インターフェイス HWIC は、Cisco 4 ポート ISDN S/T インターフェイス ネットワーク モジュール(NM-4B-S/T)のすべての機能を備えており、フォーム ファクタが異なるという点を除けば、新たなトレーニングを行わなくてもスムーズに導入できます。

表 1 Cisco 4 ポート ISDN HWIC とネットワーク モジュールの比較

ネットワーク モジュール HWIC
ISDN BRI ポート(S/T インターフェイス)× 4 ISDN BRI ポート(S/T インターフェイス)× 4
ポイントツーポイント ポイントツーマルチポイント共有1
Cisco 2600、3600、3700 シリーズ、Cisco ISR 28002、3800 シリーズでサポート Cisco ISR 1841、2800、および 3800 シリーズでサポート(次の表を参照)
NM-1FE2W-V2、NM-1FE1R2W、NM-2FE2W-V2、および NM-2W でサポート 混合メディア ネットワーク モジュールへの搭載は不可

1 バス上のエンド ポイントでバス ループ電力が消費されない場合のみ

2 Cisco ISR 2801 を除く


製品仕様

プラットフォーム サポート

表 2 に、Cisco 4 ポート ISDN S/T インターフェイス HWIC をサポートするルーティング プラットフォームを示します。

表 2 プラットフォーム サポートの詳細

特性 説明
サポート対象プラットフォーム Cisco ISR 1841、2801、2811、2821、2851、3825、および 3845
すべてのプラットフォームにオンボード HWIC スロット あり

表 3 に、プラットフォームごとの Cisco 4 ポート ISDN HWIC の最大枚数を示します。

表 3 プラットフォームごとの HWIC の最大枚数

プラットフォーム HWIC の最大枚数
Cisco ISR 1841 および 2801 2
Cisco ISR 2811 〜 2851、3825 〜 3845 4

ソフトウェア要件

表 4 に、サポート対象プラットフォームに最小限必要な Cisco IOS ソフトウェア リリースを示します。

表 4 最小限必要な Cisco IOS ソフトウェア リリース

プラットフォーム 最小限必要な Cisco IOS ソフトウェア リリース Cisco IOS ソフトウェア フィーチャ セット
Cisco ISR 1841、2801、2811、2821、2851、3825、および 3845 12.4(20)T IP Base 以上


発注情報

表 5 に Cisco 4 ポート ISDN HWIC の製品発注情報を、表 6 にハードウェア仕様を示します。

表 5 発注情報

製品番号 説明
HWIC-4B-S/T 4 ポート ISDN BRI S/T 高速 WAN インターフェイス カード

ハードウェア仕様

表 6 ハードウェア仕様

特性 Cisco 4 ポート ISDN HWIC
ISDN チップセット Infineon
外形寸法
  • 幅:2.80 インチ
  • 奥行:4.75 インチ
  • 高さ:0.75 インチ
重量 0.45 ポンド
LED B1 および B2(ISDN チャネル ステータス用)
ポート RJ-45 ポート× 4

安全性、EMC、電気通信、ネットワーク ホモロゲーション、電力、環境要件、および標準規格の認定

Cisco ISR 1800、2800、3800 シリーズに搭載しても、ルータ自体の規格準拠(安全性、EMC、電気通信、ネットワーク ホモロゲーション、電力、環境要件、および標準規格の認定)に変更はありません。機器認定、環境認定、および機関認定の詳細については、次のデータ シートを参照してください。

国別サポート

国別の認可状況については、シスコの販売店にお問い合わせになるか、http://tools.cisco.com/cse/prdapp/jsp/externalsearch.do?action=externalsearch&page=EXTERNAL_SEARCH を参照してください。
