Cisco チャネライズド T1/E1 ISDN PRI モジュール

データ シート





Cisco チャネライズド T1/E1 ISDN PRI モジュール


製品概要

Cisco® チャネライズド T1/E1 ISDN PRI 高速 WAN モジュールは、複数の T1/E1 WAN 接続(チャネライズド T1/E1 ISDN PRI [Primary Rate Interface; 1 次群速度インターフェイス])を 1 つのカードに統合した製品です。フラクショナルまたはフルレート T1/E1 WAN 接続、プライマリ WAN リンクまたは WAN バックアップ用の ISDN PRI、ダイヤル アクセスの集約化などの用途で利用できます。この製品をシスコのサービス統合型ルータに搭載すると、WAN 接続手段を柔軟に選べるだけでなく、ルーティング、セキュリティ、音声、およびワイヤレス機能の統合も可能になるため、大企業のブランチ オフィスの現在および将来にわたるあらゆるニーズに対応できるようになります。この製品には 3 種類のバージョンが用意されています。1 ポート カードおよび 2 ポート カード(図 1)はシングル幅の High-speed WAN Interface Card(HWIC; 高速 WAN インターフェイス カード)、8 ポート カード(図 2)はシングル幅のネットワーク モジュールです。複数のバージョンが用意されているため、各オフィスのニーズに応じたポート密度を導入できます。これらのモジュールはソフトウェア設定に応じて T1 ネットワークまたは E1 ネットワークで使用できます。Channel Service Unit(CSU; チャネル サービス ユニット)/Data Service Unit(DSU; データ サービス ユニット)機能を内蔵しているため、Customer Premises Equipment(CPE; 宅内装置)の統合が可能になります。平衡型または不平衡型の E1 接続をサポートするとともに、G.703 および G.704 規格に準拠し、非フレーム化およびフレーム化 E1 モードに対応します。チャネライズド T1/E1 ISDN PRI モジュールは、Cisco ISR(Integrated Services Router)2800 シリーズおよび 3800 シリーズ ルータに搭載したデジタル モデム モジュールと連携し、V.90 および V.92 準拠のデジタル ダイヤル アクセスの集約を可能にします。

1 ポートおよび 2 ポート チャネライズド T1/E1 ISDN PRI HWIC は E1/T1 ISDN PRI ネットワーク モジュールをアップデートした製品であり、HWIC のコンパクトなフォーム ファクタの中に同じ機能とパフォーマンスを備えています。ネットワーク モジュール スロットを節約し、他の LAN/WAN 接続に使用できるようにするなど、導入の柔軟性が大幅に強化されています。8 ポート チャネライズド T1/E1 ISDN PRI ネットワーク モジュールは、Cisco ISR 3800 シリーズ上で T1/E1 ポートのスケーラビリティを強化します。ポート密度が向上するため、地域オフィスで小規模 WAN を集約できます。

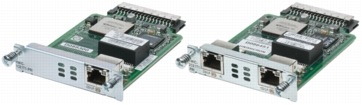

図 1 1 ポートおよび 2 ポート チャネライズド T1/E1 ISDN PRI HWIC

図 1 1 ポートおよび 2 ポート チャネライズド T1/E1 ISDN PRI HWIC


図 2 8 ポート チャネライズド T1/E1 ISDN PRI ネットワーク モジュール

図 2 8 ポート チャネライズド T1/E1 ISDN PRI ネットワーク モジュール



機能および利点

  • 1、2、または 8 ポート(RJ-48)
  • Cisco IOS® ソフトウェアで T1 動作と E1 動作を設定変更可能
  • ポートごとに CSU/DSU を内蔵
  • フラクショナル T1/E1(n × DS-0)またはフルレート T1/E1
  • 1 つのモジュールで平衡型または不平衡型の E1 終端が可能
  • E1 非フレーム モードおよびフレーム モード(G.703 または G.704)
  • データ向け PRI、T1-Channel Associated Signaling(CAS; 個別線信号方式)、および E1-CAS R2 シグナリング
  • シスコのデジタル モデム モジュールと相互運用可能(製品番号 PVDM2-12DM、PVDM2-24DM、および PVDM2-36DM)
  • V.54 ループバック互換
  • マルチリンク Point-to-Point Protocol(PPP; ポイントツーポイント プロトコル)およびマルチリンク フレームリレー(FRF.16)をサポート

主な利点

柔軟性の向上

Cisco E1/T1 ISDN PRI HWIC は、E1 動作と T1 動作、平衡型 E1 終端と不平衡型 E1 終端、および CSU/DSU をソフトウェアで設定変更できます。T1 サポート用に個別のモジュールを購入したあとで、E1 接続用に別のカードを購入するという必要はありません。さらに、平衡型(120Ω)と不平衡型(75Ω)の E1 終端を 1 つのモジュールで提供します。利用可能なケーブル アダプタについては、表 1 を参照してください。

G.703 非構造化 E1 シグナリングのサポート

これまで、ITU 信号規格 G.703 は、音声/WAN インターフェイス カード(VWIC-xFT-G703)を搭載するシスコのミッドレンジ ルータのみで利用できましたが、この場合、データ PRI はサポートされていませんでした。フレーム化 E1(G.704)は、G.703 サービスが提供されていない海外のお客様にもサポートされています。

高密度 PRI 接続オプション

Cisco ISR 3800 シリーズに新製品の 8 ポート チャネライズド T1/E1 ISDN PRI モジュールを搭載すると、小規模企業の WAN ゲートウェイに必要な優れたパフォーマンスとポート密度を実現できます。

管理機能とトラブルシューティングの強化

重要なループバック機能のサポートにより、Cisco チャネライズド T1/E1 ISDN PRI モジュールは管理が容易になりました。いずれのモデルも、オンボードのフレーマ チップをインターフェイスへ内部的にループバックする機能を備えており、外部ループバック プラグが必要なくなりました。Cisco チャネライズド T1/E1 ISDN PRI モジュールでは、ローカル、リモート、ライン、およびペイロードのループバック機能のほか、V.54 インライン ループ コマンドもサポートしており、管理機能が強化されています。

信頼性

E1/T1 外部終端装置(CSU/DSU)が内蔵されたことで、システム全体の信頼性が高まりました。「2 ボックス」ソリューションにつきものの 2 台めの電源、追加の冷却ファン、余分な配線、その他の装置が不要になるため、潜在的な障害ポイントの数を減らせます。このような信頼性の向上により、サービス プロバイダーは顧客の Service Level Agreement(SLA; サービス レベル契約)に対する要求を従来よりも容易かつ費用有効に満たすことができ、企業における装置稼働時間の最大化が可能になります。


製品仕様

表 1 に、Cisco チャネライズド T1/E1 ISDN PRI モジュールと、平衡型および不平衡型 E1 用のケーブルを示します。

表 1 Cisco チャネライズド T1/E1 ISDN PRI モジュールとケーブルの製品番号

製品番号 説明
HWIC-1CE1T1-PRI 1 ポート チャネライズド T1/E1 ISDN PRI HWIC
HWIC-2CE1T1-PRI 2 ポート チャネライズド T1/E1 ISDN PRI HWIC
NM-8CE1T1-PRI 8 ポート チャネライズド T1/E1 ISDN PRI ネットワーク モジュール
CAB-E1-RJ45BNC E1ケーブル(RJ-45 から Dual BNC へ [不平衡型])


プラットフォーム サポート

サポートされるプラットフォーム、および最小限必要なソフトウェアとメモリについては、ソフトウェア リリース ノートまたは Cisco IOS Software Upgrade Planner を参照するか、シスコの代理店にお問い合わせください。表 2 に、各プラットフォームで最小限必要な Cisco IOS ソフトウェアを示します。

表 2 最小限必要な Cisco IOS ソフトウェア

最小限必要な Cisco IOS ソフトウェア フィーチャ セット 最小限必要な Cisco IOSソフトウェア リリース
IP BASE
  • 12.4(11)XW4
  • 12.4(20)T

表 3 に、サポートされるプラットフォームと、各プラットフォームでサポートされる Cisco チャネライズド T1/E1 ISDN PRI モジュールの数を示します。

表 3 プラットフォームあたりの Cisco チャネライズド T1/E1 ISDN PRI モジュール数

モジュールの種類 Cisco ISR 1841および 2801 Cisco ISR 2811、2821、および 2851 Cisco ISR 3825 Cisco ISR 3845
HWIC-1CE1T1-PRI X 4 4 4
HWIC-2CE1T1-PRI X 4 4 4
NM-8CE1T1-PRI X X 1 1

X = 非サポート


ソフトウェアおよび管理機能

表 4 に、Cisco チャネライズド T1/E1 ISDN PRI HWIC およびネットワーク モジュールがサポートする DS-0 チャネルの数を示します。各ポートは T1 で最大 24 チャネル、E1 で最大 31 チャネルをサポートします。

表 4 モジュールあたりでサポートされる DS-0 チャネルの数

モジュールの種類 モジュールあたりの DS-0 チャネルの数
HWIC-1CE1T1-PRI 各カード最大 32 チャネル
HWIC-2CE1T1-PRI 各カード最大 64 チャネル
NM-8CE1T1-PRI 各カード最大 128 チャネル

表 5 に、Cisco チャネライズド T1/E1 ISDN PRI HWIC およびネットワーク モジュールの管理機能を示します。

表 5 管理機能

機能 説明
診断ループバックのサポート
  • E1 ループバック モード:
  • コントローラ ローカル ループバック
  • インターフェイス ローカル ループバック
  • T1 ループバック モード:
  • インターフェイス ローカル ループバック
  • インターフェイス リモート ループバック
  • コントローラ ローカル ループバック
  • コントローラ リモート ループバック
  • T1 CSU の CSU ループバック モード:
  • Data Terminal Equipment(DTE; データ端末装置)ループバック
  • ネットワーク ループバック
  • ペイロード ループバック
  • V.54
アラーム検出
  • イエロー アラーム ― ネットワークに対する送受信
  • ブルー アラーム ― ネットワークからのAlarm Indication Signal(AIS; アラーム表示信号)の受信
  • レッド アラーム ― ネットワーク信号の消失
関連する MIB のサポート
  • T1 MIB(RFC1406-MIB)
  • Cisco Integrated DSU/CSU MIB(CISCO-ICSUDSU-MIB)
リモート管理
  • Cisco CNS 2100 シリーズ Intelligence Engine(IE2100)
  • CiscoWorks
シグナリングのデバッグ
  • CAS デバッグ
  • ISDN Q.921 および Q.931 のデコード
  • その他適用可能な既存のすべての Cisco IOS ソフトウェア デバッグ機能


ハードウェア仕様

表 6 に、Cisco チャネライズド T1/E1 ISDN PRI HWIC およびネットワーク モジュールのハードウェア仕様を示します。

表 6 Cisco チャネライズド T1/E1 ISDN PRI モジュールのハードウェア仕様

項目 説明
寸法(高さ×幅×奥行)
  • HWIC-1CE1T1-PRI:1.91 × 7.82 × 12.04 cm(0.75 × 3.08 × 4.74 インチ)
  • HWIC-2CE1T1-PRI:1.91 × 7.82 × 12.04 cm(0.75 × 3.08 × 4.74 インチ)
  • NM-8CE1T1-PRI:4.0 × 18.0 × 18.5 cm(1.59 × 7.10 × 7.29 インチ)
重量
  • HWIC-1CE1T1-PRI:0.08 kg(0.18 ポンド)
  • HWIC-2CE1T1-PRI:0.09 kg(0.19 ポンド)
  • NM-8CE1T1-PRI:0.63 kg(1.4 ポンド)
動作温度 0 〜 40°C(32 〜 104°F)
保管温度 –40 〜 85°C(–40 〜 185°F)
相対湿度 5 〜 95%、結露しないこと
LED

ポート別 LED

  • キャリア検知/ループバック(CD/LP):
  • 消灯 = キャリア未検知
  • グリーンで点灯 = キャリア検知
  • イエローで点灯 = ポートがループバック モード
  • アラーム(AL):
  • 消灯 = アラームなし
  • イエローで点灯 = ポートがアラーム モード

モジュール別 LED(NM-8CE1T1-PRI のみ)

  • EN:
  • 消灯 = カードが利用不可
  • 点灯 = カードが利用可能
ポート

1 つ、2 つ、または 8 つの T1/E1 ポート(RJ-48C コネクタ)

回線ビット レート(ポートあたり)
  • E1:(2.048 Mbps)
  • T1:(1.544 Mbps)
ライン コーディング
  • E1:HDB3(High-Density Bipolar 3)
  • T1:Alternate Mark Inversion(AMI; 交互マーク反転)および B8ZS(Binary 8-Zero Substitution)
フレーム構成フォーマット
  • E1:CRC4
  • T1:Super Frame(SF; スーパー フレーム)およびExtended Super Frame(ESF; 拡張スーパー フレーム)
出力レベル
  • E1:ショートホール/ロングホール
  • T1(ライン ビルドアウト [Line Buildout; LBO]):0、–7.5、または –15 dB


適合認定、安全性、エミッション、および EMC/耐性

表 7 に、適合認定および安全性に関するデータの一部を示します。

表 7 適合認定と安全性(一部抜粋*)

項目 説明
電気通信規格
  • 米国:FCC Part 68、TIA-968A
  • カナダ:Industry Canada CS-03
  • 欧州連合:TBR 4、TBR 12、TBR 13
  • オーストラリア:AS/ACIF S038、AS/ACIF S016
  • 日本:JATE Gray Book
  • 香港:HKTA 2027、HKTA 2015
  • 台湾:IS6100
  • シンガポール:IDA TS ISDN PRA
  • 韓国:MIC No.2004-15
電気通信インターフェイス業界標準 ITU-T G.703、G.704、G.706、G.823、および ANSI T1.403
安全性
  • 米国:UL60950
  • カナダ:C22.2 No.60950
  • 欧州:EN60950
  • オーストラリアおよびニュージーランド:AS/NZS3260 および TS001
  • その他の国:IEC60950
Network Equipment Building Standards(NEBS) GR-63、GR-78、および GR-1089-CORE Type 1/3
EMC エミッションおよび耐性
  • 47 CFR Part 15: 2005
  • CISPR22: 2005
  • EN300386: V1.3.3 : 2005
  • EN55022: 1994 [+ amd 1 & 2]
  • EN55022: 1998
  • EN61000-3-2: 2000 [Inc amd 1 & 2]
  • EN61000-3-3: 1995 [+ amd 1: 2001]
  • ICES-003 Issue 4 : 2004
  • KN 22: 2005
  • VCCI: V-3/2006.04
  • CISPR24: 1997 [+ amd 1 & 2]
  • EN300386: V1.3.3 : 2005
  • EN50082-1: 1992
  • EN50082-1: 1997
  • EN55024: 1998 [+ amd 1 & 2]
  • EN61000-6-1: 2001

詳細については、コンプライアンスに関するシスコのホームページ(この資料の末尾「国別サポート」に記載)を参照するか、シスコの代理店にお問い合わせください。


安全性、EMC、電気通信、ネットワーク設定、電力、環境要件、および規制承認

1 ポートおよび 2 ポート チャネライズド T1/E1 ISDN PRI HWIC、および 8 ポート チャネライズド T1/E1 ISDN PRI ネットワーク モジュールを Cisco ISR 2800 または 3800 シリーズ ルータに搭載しても、ルータ本体の標準規格(安全性、EMC、電気通信、ネットワーク設定、電力、環境要件、および規制承認)が変わることはありません。機器認定、環境認定、および規格認定の詳細については、Cisco ISR 2800 および 3800 シリーズのデータ シートを参照してください。


国別サポート

国別の承認状況については、次の URL を参照してください(Cisco.com へのログインが必要です)。
http://www.ciscofax.com
