データ シート




Cisco 1 ポート OC-3/STM-1 Packet over SONET ポート アダプタ

より優れた機能とパフォーマンスというルータへのニーズに対応するため、シスコシステムズは Packet over SONET（POS）ポート アダプタの新製品、Cisco 1 ポート OC-3/STM-1 POS ポート アダプタを発表しました。Cisco® 1 ポート OC-3/STM-1 POS ポート アダプタは、サービス プロバイダーや大企業で、光ファイバを使ったラインレートの OC-3/STM-1 接続を導入するのに最適な製品です。

最新の設計基準を持つ Cisco 1 ポート OC-3/STM-1 POS ポート アダプタ（図 1 を参照）は優れたパフォーマンスを発揮し、次のような利点を備えています。

  • ラインレートのパフォーマンス
  • Automatic Protection Switching（APS; 自動保護スイッチング）によるカード間のフェールオーバー
  • プラグ接続可能な光モジュール（マルチモード [MM]、シングルモード中距離 [IR1]、およびシングルモード長距離 [LR1] の 3 タイプで使用可能）

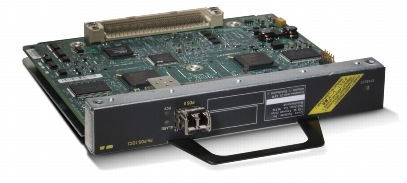

図 1 Cisco 1 ポート OC-3/STM-1 POS ポート アダプタの光モジュール

図 1 Cisco 1 ポート OC-3/STM-1 POS ポート アダプタの光モジュール


機能および利点

表 1 に、Cisco 1 ポート OC-3/STM-1 POS ポート アダプタの機能と利点を示します。

表 1 Cisco 1 ポート OC-3/STM-1 POS ポート アダプタの機能と利点

機能 利点
パフォーマンス 双方向のラインレート性能が可能（処理エンジンによって異なる）
APS POS ポート アダプタ間で、フェールオーバーによる保護機能を提供
Small Form-Factor Pluggable（SFP）光モジュール 光ファイバの導入および選択に関する柔軟性の向上


* 処理エンジン以外からはパフォーマンスの制約を受けません。

光モジュール

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタでは、SFP 光モジュールを 1 つ使用できます。図 1 に、このポート アダプタの光モジュールを示します。

SFP 光モジュール

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタでは、SFP 光モジュールによる MM、IR1、および LR1 タイプのポート 1 つがサポートされます。Cisco 1 ポート OC-3/STM-1 POS ポート アダプタで使用可能な SFP の製品番号については、「発注情報」の項を参照してください。


製品仕様

シャーシおよびプロセッサ

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタは、表 2 に示すプラットフォームとプロセッサに対応しています。

表 2 シャーシおよびプロセッサの互換性

シャーシ プロセッサ
Cisco 7204VXR、7206VXR、7301 NPE-G1、NPE-400、NSE-1
Cisco 7304 NSE-100 および NPE-G100
Cisco 7600 FlexWan および拡張 FlexWan


ポート アダプタ

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタは、Cisco 7200VXR、7301、7304、および 7600 シリーズ ルータ上で、すべての OC-3 POS ポート アダプタと相互運用可能です。

ソフトウェア

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタは、Cisco IOS®ソフトウェア リリース 12.3(10)、12.0S、12.2S、および 12.2SX 以降でサポートされています。詳しくは、シスコの販売代理店にお問い合わせください。


主な特長

Cisco 1 ポート OC-3/STM-1 POS ポート アダプタの主な特長は、次のとおりです。

ハードウェアおよびソフトウェアの特長

  • シングル幅のポート アダプタ フォーム ファクタ
  • OC-3/STM-1 × 1
  • ラインレートのパフォーマンス
  • Online Insertion and Removal（OIR; ホットスワップ）
  • シングルモード（中距離と長距離）およびマルチモードに対応した光モジュール

製品仕様

物理仕様

  • 重量：約 14 オンス
  • 寸法（高さ×幅×奥行）：約 1 × 6 5/8 × 5 インチ（本体のみ）
  • 約 1 × 6 5/8 × 7 インチ（全体）

環境仕様

  • 保管温度：- 40 ～ 70°C（- 38 ～ 150°F）
  • 動作温度（公称）：25°C（0 ～ 40°C）
  • 保管時相対湿度：5 ～ 95% RH（相対湿度）
  • 動作湿度（公称）：5 ～ 85% RH
  • 動作湿度（短期間）：5 ～ 90% RH
  • 動作高度：- 60 ～ 2,000 メートル

適合規格

CE マーキング

安全性

UL 60950
IEC 60950
EN 60950
CAN/CSA-C22.2 No. 60950
AS/NZS 3260

EMC（電磁適合性）

FCC Part 15（CFR 47）クラス A
ICES-003 クラス A
EN55022 クラス A
CISPR22 クラス A
AS/NZS 3548 クラス A
VCCI クラス A
EN55024
ETS300 386
EN50082-1
EN61000-3-2
EN61000-3-3
EN61000-6-1


発注情報

表 3 および表 4 に示す製品の発注方法については、http://www.cisco.com/jp/ordering/ を参照してください。

表 3 ポート アダプタの発注情報

製品番号 製品の説明
PA-POS-1OC3 Cisco 1 ポート OC-3/STM-1 POS ポート アダプタ
PA-POS-1OC3= Cisco 1 ポート OC-3/STM-1 POS ポート アダプタ（スペア）


表 4 SFP の発注情報

製品番号 製品の説明
SFP-OC3-MM OC-3/STM-1 POS SFP、マルチモード光ファイバ、短距離（MM）
SFP-OC3-IR1 OC-3/STM-1 POS SFP、シングルモード光ファイバ、中距離（SMI）
SFP-OC3-LR1 OC-3/STM-1 POS SFP、シングルモード光ファイバ、長距離（SML）
