采用星形或者三角形连接的交流电源

在购买线卡机箱时,可以选择采用星形或者三角形连接的三相交流电源系统。星形或者三角形连接被接入到交流电源架中。交流电源架为星形或者三角形连接提供了不同的型号。交流电源架中内置的接线板与星形或者三角形线路连接。

两种连接实质上都是三相220V交流输入电源。三角形连接通常用于欧洲和其他一些相对中性线的电压约为220VAC的国家。星形连接通常用于美国、日本和其他相对中性线的电压约为120VAC和相对相电压约为208VAC的国家。

三角形连接

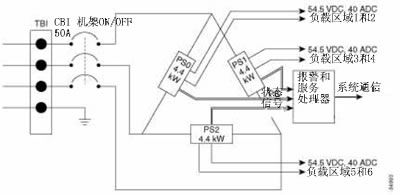

图D-1显示了将三角形电源接入一个路由系统交流电源架的示例。如图所示,三角形连接的四条线路(三相和一个安全地线)接入到电源架的接线板(TB1)中。输入交流电源通过一个电路断流器(CB1)进入三个4.4kW的AC整流器(PS0、PS1和PS2)。在这里,交流电被转换成直流电(额定54.5VDC,37ADC),随后流入机箱的六个负载区域。负载区域通过背板将电流分发到机箱中的不同组件。电源状态信号也被发送到一个报警和服务处理器,再与系统进行通信。

到一个CRS-1电源架的三角形接线

图D-1 到一个CRS-1电源架的三角形接线

星形连接

图D-2显示了将星形电源接入一个路由系统交流电源架的示例。如图所示,星形连接的五条线路(三相、中性线和一个安全地线)接入到电源架的接线板(TB1)中。输入交流电源通过一个电路断流器(CB1)进入三个4.4kW的AC整流器(PS0、PS1和PS2)。在这里,交流电被转换成直流电(额定54.5VDC,37ADC),随后流入机箱的六个负载区域。负载区域通过背板将电流分发到机箱中的不同组件。电源状态信号也被发送到一个报警和服务处理器,再与系统进行通信。

与一个CRS-1电源架的星形接线

图D-2 与一个CRS-1电源架的星形接线
