思科12000系列:8端口OC-48c/STM-16c POS线卡

服务供应商现需扩展IP/多协议标签交换(MPLS)分组基础设施、以满足对更高容量和服务可用性的不断增加的需求。Cisco 12000系列8端口OC-48c/STM-16c POS线卡(8端口OC-48 POS)提供了先进技术,经济有效地将电信级IP/MPLS分组基础设施扩展到每线卡50Mpps。Cisco 8端口OC-48 POS线卡由Cisco 12800路由器支持。Cisco 12000系列提供了业界唯一无需大量硬件投资的升级,即能将容量从2.5Gbps(2.5G)/插槽扩展到40 Gbps(40G)/插槽的可现场升级的路由平台。

产品概述

服务供应商的一个重要盈利因素是在持续拓展下一代IP/MPLS服务的同时经济有效地扩展到更高网络容量的能力。Cisco 8端口OC-48 POS线卡(图1)与40 Gbps/插槽Cisco 12800路由器共用,可将Cisco 12000系列的转发容量扩展到50Mpps。它提供了与所有现有Cisco 12000系列线卡的兼容性,从而在Cisco 12000系列中实现了最高的投资回报。

图1 Cisco 8端口OC-48 POS线卡

Cisco 8端口OC-48 POS线卡

Cisco 8端口OC-48 POS线卡具有一个专用第3层转发引擎,提供了全面的IP/MPLS特性集,包括高级服务质量(QoS)、记帐(样本NetFlow)、安全性和流量扩展,以及承诺接入速率(CAR)——均以50Mpps的速度运行。此线卡使服务供应商可跟上下一代服务扩展的速度,它以线速支持100多万前缀、多达256,000个组播组,并在输入和输出时都支持32,000多行访问控制列表(ACL)。

为实现最高灵活性,Cisco 8端口OC-48 POS线卡配备了第三代可插拔光模块,以改进元件集成、降低功耗和实现最大灵活性。它与标准OC-48c和STM-16c光接口完全兼容。可用可插拔光模块包括短距离(SR)、中距离(IR)和长距离(LR)光模块;不同类型的光模块可结合使用。

应用

通过其增强特性集,Cisco 8端口OC-48 POS线卡为以下网络应用提供了经济有效、可扩展的解决方案:

  • 骨干网或运作点(POP)内连接(图2)——凭借其专用第3层转发引擎以线速提供的丰富IP/MPLS特性集,Cisco 8端口OC-48 POS线卡提供了骨干网和POP内应用所需的转发性能和接口密度。
  • 高速peering(图3)——Cisco 8端口OC-48 POS线卡非常适于需线速性能及深层ACL、记帐、流量整形、监管等特性和单播反向路径转发(Urpf)等安全特性的高速对等点。

图2 服务供应商POP中的Cisco 8端口OC-48 POS线卡应用

服务供应商POP中的Cisco 8端口OC-48 POS线卡应用

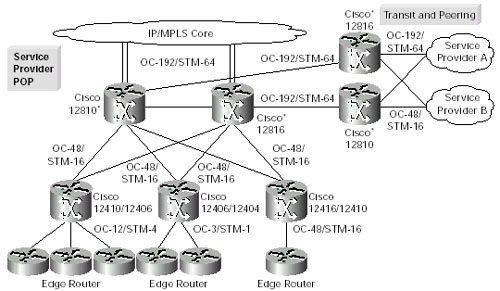

图3 Cisco 8端口OC-48 POS线卡应用——高速peering

Cisco 8端口OC-48 POS线卡应用——高速peering

特性和优势

Cisco 8端口OC-48 POS线卡为服务供应商提供了下列优势:

  • 领先的专用集成电路(ASIC)和内存技术——提供每插槽50Mpps的转发容量,且允许服务供应商使用现有电源和制冷基础设施,以及以前的Cisco 12000系列机箱和线卡投资。
  • 线速性能,带丰富的IP/MPLS特性集——使服务供应商可通过一致、可预计的吞吐率和每插槽服务密度来最大限度地提供创收服务。
  • 最高服务可用性——思科不间断转发(NSF)和状态切换(SSO)在不影响流量的情况下可从灾难性的路由处理器故障中完全、自动地恢复。
  • 优先分组供应——Cisco 8端口OC-48 POS线卡与Cisco 12000系列的分布式架构和Cisco IOS软件相结合,提供了通过下一代IP/MPLS实时和数据服务的增收工具。所支持的特性包括:

    • 对于输入和输出,均支持有32000多项的扩展ACL。在源或目的地IP地址和传输协议基础上提供过滤。
    • VPN和组播应用的增强可扩展性。其硬件支持100多万IP前缀和高达256,000个组播组。
    • 使用的CAR的限速、分类和带宽管理,允许服务供应商控制对内部网络资源的访问,针对拒绝服务(DoS)攻击进行保护,并提供“按发展付款”带宽使用模式等服务。
    • 优先级标记(分组着色),允许IP中的服务级(CoS)字段或MPLS中的EXP字段标为指定QoS,以实现不同服务级别。
    • 加权随机早期检测(WRED)拥塞控制/查询管理,在丢弃高优先级流量的分组前选择性地丢弃低优先级流量。
    • 带低延迟排序的修改后差分循环(MDRR),提供了基于级别的分组排序,控制分组出队过程,保证不同的流量获得不同的传输延迟。
    • 流量整形,帮助服务供应商吸收输入和输出方向的“突发”流量,构建分层服务模式,为内部网络资源和客户网络提供平稳的流量传输。
    • 链路捆绑,在多条链路上实现负载共享。
  • 全面的MPLS功能——支持高级MPLS服务的部署,MPLS流量设计和快速重路由可帮助服务供应商最大限度地利用网络,并提供严格的服务级协议(SLA)。

Cisco 12000系列是业界领先的路由解决方案系列,可从2.5Gbps/插槽无缝地扩展到40 Gbps/插槽,为电信商IP/MPLS核心和边缘网络提供服务。此系列采用了先进的芯片和智能软件技术,提供了出色的路由性能、优异的QoS功能、成熟的高可用性支持、全面的第2/3层服务和完全集成的核心及边缘特性集。通过其可升级交换矩阵,Cisco 12000系列提供了业界唯一经过实践验证的投资保护功能和最低总拥有成本。凭借多年的创新和全球23,000多个已安装系统,Cisco 12000系列可独一无二地为全球电信商构建最为成熟和最具竞争性的IP/MPLS服务供应基础设施。

产品规格

表1 产品规格
机箱兼容性 Cisco 12810,12816路由器
软件兼容性 Cisco IOS 12.0(27)S或更高版本
协议
  • POS
  • IETF RFC 1490,帧中继封装
  • RFC 1619/2615,SONET/SDH上的点到点协议(PPP)
  • RFC 1662,高级数据链路控制(HDLC)型成帧中的PPP
  • RFC 2615,SONET/SDH上的PPP
  • HDLC
  • 第3层路由协议,包括边界网关协议版本4,首先打开最短路径,中间系统到中间系统,增强内部网关路由协议,路由信息协议,分布式转发信息库,IP交换,思科发现协议,互联网信息协议,以及带资源保留的路由(RRR)
  • 组播支持,支持源和共享分布树以及以下协议:协议独立型组播密集模式(PIM-DM),PIM稀疏模式(PIM-SM),互联网小组管理协议版本1和2(IGMPv1/v2),思科小组管理协议,组播BGP,以及组播源发现协议(MSDP)
  • 全面的MPLS支持,包括MPLS上的任意传输(AtoM)、CSC、IAS和MPLS VPN
  • 使用RRR的流量设计
  • IP负载均衡,为多达8条路径提供每信息流路径选择
端口密度 每机箱插槽1个Cisco 8端口OC-48 POS线卡
  • 每Cisco 12810机箱多达64个接口
  • 每Cisco 12816机箱多达120个接口
  • Cisco 8端口OC-48 POS线卡使用可插拔光模块。不同距离的光模块可同时在一个线卡上使用。
内存
  • 512MB路由表内存(缺省,无选项)
  • 接收和传输方向均有512MB分组缓存(缺省,无选项)
性能
  • 为IP转发和MPLS交换提供线速吞吐率
  • 每线卡专用50Mpps第3层查询
  • 为68字节分组提供线速组播转发
  • 全加载系统中仍保持性能
  • 为所有IP前缀类型保持相同性能
  • 在实施QoS、特性或安全ACL、基于策略的路由、CAR或是记帐特性时性能不会下降
第1/2层特性总结
  • 支持高达9188字节的最大传输单元(MTU)
  • 支持POS通道(硬件中多达8个接口)
  • 第2层封装:HDLC,PPP,帧中继;不支持子接口
第3层特性总结
  • 输入和输出标准以及扩展ACL
    • 线速下每方向多达32000个ACL项,这些项可用于特性(如 CAR) 或安全ACL
    • 支持的匹配标准:IP协议类型,源/目的地IP地址和TCP/用户数据报协议(UDP)端口号(有“低于”、“相等”、“高于”、“不等”和“范围”操作),IP个性化服务代码点(DSCP),TCP标志,互联网控制信息协议(ICMP)类型,互联网小组管理协议(IGMP)类型,分段
    • 支持的操作:许可,拒绝,发送到CPU
    • 当将安全和特性ACL用于同一接口时支持ACL计数器
  • 输出流量整形(OTS)
  • 松散单播RPF(39Mpps)
  • 严格单播RPF(39Mpps)
  • 每方向支持多达32条CAR规则
    • 支持以下字段上的匹配:IP DSCP,MPLS实验字段,Ipv4协议类型
    • 支持的操作:符合,拒绝,着色(QoS重标记)
    • 支持以下计数器:符合,超速,分组类型,IP DSCP,MPLS EXP
  • 在每输出队列基础上(高达128个队列)和物理端口级,输出方向上支持OTS。超速流量将整形为用户配置的速率。整形带宽的配置范围从1Kbps到10Gbps,增量为1Kb
  • 目的地为线卡CPU的流量的速度被限制为预先设定的速率,以确保将拒绝服务的影响降至最低的同时,实现控制流量的最大程度的优先级划分
  • 支持Ipv6(软件转发路径)
MPLS特性总结
  • AToM
    • HDLC、PPP和帧中继必备
    • 可选择用于PPP、HDLC、帧中继、以太网端口隧道模式、以太网VLAN、用于以太网VLAN和帧中继的ATM适应层(AAL5)、VLAN优先级/数据链路连接识别符(DLC)更换(如输出卡是通道化POS或4xGE卡,则不支持)
  • 单播交换支持,用于每MPLS交换节点的(i)6个标签推送操作,(ii)2个标签POP操作,或(iii)带5个标签推送操作的1个标签插拔
  • 显式空标签(ENL),作为顶部和中间标签。允许ENL中的MPLS实验位,而非IP 服务类型(ToS)位决定去往客户端设备(CPE)的分组在供应商边缘路由器处的CoS排序
  • 分组分段(需分段的分组由线卡CPU转发)
  • IP ToS(或DSCP)位到MPLS实验位的映射
  • CoS透明性:MPLS隧道模式,IP ToS(或DSCP)位到MPLS实验位的一对一映射
  • 基于MPLS实验位的限速(CAR)
  • 基于源的VRF选择
  • WRED/MDRR在MPLS实验位的基础上实施
  • 支持流量重路由,将MPLS分组流限制在预定义的已配置路由中
  • 支持600个隧道终端,或10000个隧道中间点
  • 支持快速重路由,使穿过特定标签交换路径的MPLS流量转发到备用路径(即链路保护)
  • 50ms切换时间
  • 全面的统计数据收集
MQC支持 注:对此线卡的MQC支持一直在扩展。如欲获所支持的MQC功能的全面列表,请参见产品文档。
第3层服务


所有服务


监管

监管操作(符合和超速)

  • 所有接口
    • Transmit
    • Drop
  • IP 接口
    • set-prec-transmit
    • set-dscp-transmit
  • MPLS接口
    • set-mpls-exp-transmit
    • set-mpls-exp-imposition-transmit
    • set-mpls-exp-topmost-transmit

整形


设置(标记)

    所有接口
    • set qos-group <0-99>
    • set discard-class <0-99>
    IP 接口
    • set ip precedence
    • set dscp
    MPLS 接口
    • set mpls-exp
    • set mpls-exp-imposition
    • set mpls-exp-topmost

拥塞管理

    带宽(仅限输出)


    优先级
      priority (LL/HP queue)

    队列限制(仅限输出)

随机检测(仅限输出)

可扩展性重点特性
  • 支持100多万个IP前缀
  • 支持多达256,000个组播组(软件限制)
可靠性和可用性
  • 在线插拔(OIR)可在不影响流量传输的情况下插入和拆除线卡
  • 平均故障间时间(MTBF):105,000小时
网络管理
  • Cisco IOS软件命令行界面(CLI)
  • Cisco 12000 Manager,用于配置、故障和性能管理
  • MIB:
    • SONET/SDH MIB RFC 2558
    • MIB-II
统计和记帐
  • 每输入端口针对IP和MPLS分组的字节和分组计数
  • 每输入端口针对IP和MPLS ToS位的字节和分组计数
  • 针对MDRR和WRED功能的分组计数
  • 针对CAR特性的分组和字节计数
  • 每输入端口针对IP前缀和思科快速转发邻接点的计数
  • 基于源和目的地的BGP策略记帐(目的地敏感型计费)
  • MPLS通晓型Sampled Netflow(输入和输出)
支持的SONET功能
  • BI、B2、B3错误计数
  • 阈值超越报警(TCA),用于B1、B2、B3的远端区块错误路径(FEBE),带可设定阈值
  • 信号丢失、帧丢失、线路报警指示器信号、路径报警指示器信号、指针丢失、线路远程检测指示器、路径远程检测指示器、信号错误、信号减弱、线路远程错误指示器(Line FEBE)、路径远程错误指示器(Path FEBE)
  • 性能监控:针对B1、B2、B3、TCA的错误计数;针对B1、B2、B3的FEBE,带可设定阈值
  • 同步化
    • 本地(内部)或环路计时(从网络恢复)
    • 全部工作温度范围上的Stratum 3时钟准确性
    • 指针活动监控
  • 本地(诊断)和线路(网络)回送
  • 负载映射
    • 1+X^43自同步扰频器
可视状态指示器(LED)
  • 启动
  • 接收载波
  • 接收分组
  • 字母管理显示屏
功率
  • 最大174W
物理规格
  • 占一个线卡插槽
  • 重量:9.51 lb.(4.32 kg)
  • 高度:14.5 in.(36.5 cm)
  • 长度:17.5 in.(44.5 cm)
环境参数
  • 工作温度:32-104℉(0-40℃)
  • 存储温度:-4-149℉(-20-65℃)
  • 相对湿度:
    • 10-90%,非冷凝,工作状态
    • 高达95%,非冷凝,非工作状态
兼容性和机构认证 安全性
  • UL 1950
  • CSA 22.2-No.950
  • EN60950
  • IEC 60950 CB Scheme
  • ACA TS001
  • AS/NZS 3260
  • EN60825\IEC60825激光安全性(SR,IR-Class 1)(VSR-Class 1M)[1]
  • FDA -- 联邦法令规范(美国) 激光安全性(SR,IR-Class 1)(VSR-Class 1M)[2]
EMI
  • FCC Class A
  • ICES 003 Class A
  • AS/NRZ 3548 Class A
  • EN55022 Class B(高达1GHz)
  • VCCI Class A
  • CISPR 22 Class B(高达1GHz)
  • BSMI Class A
  • IEC-1000-3-3电源线谐波
  • IEC 61000-3-3电压波动和闪烁
抗干扰性
  • IEC-1000-4-2 ESD(8kV接触,15kV空气)
  • IEC-1000-4-3抗辐射干扰性(10V/m)
  • IEC-1000-4-4 EFT(2kV电源端口,1kV信号端口)
  • IEC-1000-4-5电涌AC端口(4kV CM,2kV DM)[扩展CM/DM?]
  • IEC-1000-4-5电涌信号端口(2kV CM,1kV DM)
  • IEC-1000-4-5电涌DC端口(0.5kV CM,0.5kV DM)
  • IEC-1000-4-6低频传导抗干扰性(10V)
  • IEC-1000-4-11电压下降
  • EN55024/CISPR24ITE抗干扰性
网络设备构建系统(NEBS)
此产品满足以下要求(官方资格正在认证中):
  • SR-3580 -- NEBS:标准级(Level 3兼容)
  • GR-63-Core -- NEBS:物理保护
  • GR-1089-Core -- NEBS:EMC和安全性
欧洲电信标准机构(ETSI)
  • EN300 386/EN300 386-2 Class B

  • 对于发散光束,在100mm距离内用某些光学仪器观看输出激光可能会损伤眼睛。
  • 对于平行光束,用某些适合一定距离使用的光学仪器观看输出激光可能会损伤眼睛
表2 光模块规格
参数 短距离1310nm(SR-1) 中距离1310nm(IR-1) 长距离1550nm(LR-2)
光模块 小型可插拔(SFP) SFP SFP
连接器类型 LC LC LC
目标距离 2km 15km 80km
发送器
输出功率(最大) -3dBm 0 dBm 3 dBm
输出功率(最小) -10 dBm -5 dBm -2 dBm
消光比 8.2dB 8.2 dB 8.2 dB
侧边模式压缩 - 30 dB 30 dB
源类型 MLM SLM SLM
接收器
输入功率(最大) -18 dBm -18 dBm -28 dBm
输入功率(最小) -3 dBm 0 dBm -9dBm
最大反射 -27 dB -27 dB -27 dB
光链路
光纤类型 单模光纤(SMF) 9/125微米 SMF 9/125微米 SMF 9/125微米
最大色散 12ps/nm N/A 1600 ps/nm
最大衰减 7 dB 12 dB 24 dB
最大光路径损耗 1 dB 1 dB 2 dB
最大反射 -27dB -27dB -27dB
兼容性 GR-253,ITU-T
G.957
GR-253, ITU-T
G.957
GR-253, ITU-T
G.957
光接收器功率监控 +/-3 dB准确性 +/-3 dB准确性 +/-3 dB准确性
温度监控 仅限发送方向 仅限发送方向 仅限发送方向
