搭建数据传输平台山西省电信综合数据通信网介绍

山西省电信综合数据通信网是电信管理网的数据传输平台,主要为各种电信业务管理系统提供连接省中心与各地、市中心的数据通道,即建立一个从省中心(设在省网管中心)到11个地、市中心的高速数据通信网络,用于传输各种管理信息,如话务数据、告警信息、人机命令、业务管理信息等。

全球网络技术和解决方案的领先企业思科系统(中国)网络技术有限公司与其银牌代理商--科联系统集团有限公司,提供了山西省电信综合数据通讯网的系统建设方案。该项目的建设,不仅为原有各分散的网络系统如电话交换网管、传输网管、支撑网管等提供了一个统一的数据通讯网络,达到了节省物力、人力,适应电信管理网络向集中管理、集中维护方向发展的目的,同时还为各地电信网综合数据通信网建设提供了一个良好的范例。

用户需求分析


为适应电信管理网络向集中管理、集中维护方向发展的趋势,系统要求数据通信网为现有各分散的网管系统(如电话交换网管、传输网管、支撑网管等)提供一个统一的数据通信网络平台。各网管系统的信息都可在此数据通信网上进行传递,使数据通信网成为一个真正的综合数据通信网。

综合数据通信网采用SDH传输网和DDN网作为传输媒介,负载分担,互为备分。网上传送的主要是各种管理信息,信息流基本为汇集型,既主要是数据的由下向上传送,各系统间及各地、市间传递信息很少,原则上互相隔离,但系统也要求具备在网管中心控制下的各系统间及各地、市间的信息传递手段。

总体设计方案

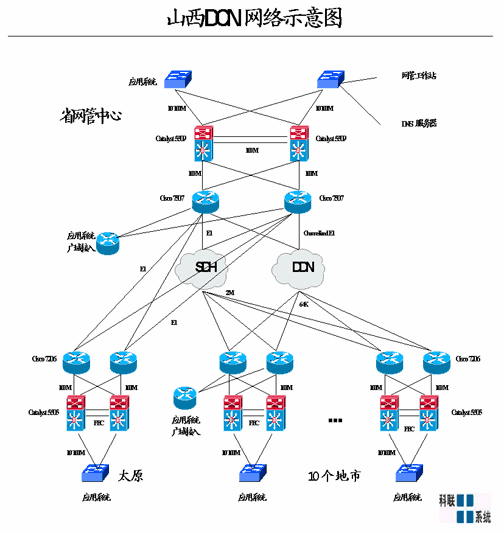

综合数据通信网数据传输的特点,决定了其网络结构是采用以省为中心,辐射地、市的广域网络,形成双星型网络结构。具体设计方案为:在各地、市局网管中心配置两台Cisco 7206路由器,其中一台路由器通过一条E1线路(SDH传输网)连至省网管中心的一台路由器,同时又通过一条64K DDN线路连至省网管中心的另外一台路由器;第二台Cisco 7206路由器与前者一样,通过两个不同的传输介质与网管中心的两台路由器相连。这样就形成了一个全冗余的结构,不仅具有设备备份、端口备份、链路备份,而且使用了两个完全独立的传输平台。整个网络可以实现互为备份、负载分担。同时,距离较近的太原局每台路由器通过两条E1与省网管中心直接相连。

山西省电信综合数据通信网

山西省网管中心配置的两台Cisco 7507路由器,每台路由器接12条E1线路,通过这12条E1线路分别连接11个地市。这样,就使省中心的两台路由器相应E1线路互为备份,并实现负载均衡。综合数据通信网的数据主要通过这两台路由器和相应的E1线路进行传输。另外,每台Cisco 7507路由器还使用Channelized E1通过DDN与各地市相连,DDN线路既作为E1线路的备份,也可以分担一部分数据流。

全网通信采用TCP/IP协议。综合数据通信网骨干网络路由器运行OSPF动态路由协议,每台路由器都配置在同一个OSPF自治系统中,使各节点路由器形成统一的网络层。

山西省电信网综合数据通信网还可以利用省中心的一台路由器通过100BASE-T接口与国家综合数据通信网路由器中的100BASE-T接口相连,并且省中心路由器根据国家综合数据通信网的网络要求支持BGP-4边界路由协议(其中BGP协议中的自治系统号码采用电总统一分配的号码,该接口的IP地址从国家综合数据通信网规定的省级接入IP地址段中选取),以实现山西省电信网综合数据通信网同国家综合数据通信网的互连互通。

局域网络结构


综合数据通信网省中心局域网结构采用互为备份的两台Cisco Catalyst 5509交换机,每台交换机配有交换引擎、双电源,具有很强的处理能力,可以同时支持以太网、快速以太网、千兆以太网、FDDI、ATM。

这两台交换机按照要求分别划分为多个VLAN,两台交换机的VLAN数量和配置相同,每一个专业网管应用系统(如:电话交换网管、传输网管等)划分为一个VLAN。交换机之间利用100BASE-T接口通过两条双绞线相连,作VLAN Trunk。两条链路互为备份,采用FEC(Fast Ethernet Channel)技术,速度为800M。每个网应用管系统通过两条链路分别同两台交换机的相同VLAN连接。这样使每个网管系统均有两个接口同综合数据通信网相连。当其中一台交换机出现故障时,网管系统可通过另一台交换机接入综合数据通信网(通过Spanning Tree实现),避免了单点故障。每台交换机通过两条快速以太网链路与中心的两台路由器相连。

另外,综合数据通信网的网络管理工作站和服务器配置在省中心,并划分在一个VLAN内。这些设备直接接入核心交换机的24口10/100BASE-TX模块的相应VLAN接口。

综合数据通信网各地、市网管中心局域网的核心设备为两台Cisco Catalyst 5505交换机。其各种设备间的备份方式,以及与各网管系统的连接方式与省中心相同。

应用系统接入


各应用系统到综合数据通信网的接入方式,根据实际情况分为局域网接入和广域网接入两种方式。

省中心和各地、市中心均配置了高性能局域网交换机Catalyst 5509和Catalyst 5505,在交换机中配置了10/100BASE-T以太网接口。当应用系统同综合数据通信网络中心距离很近时,可采用10BASE-T或100BASE-T以太网方式通过应用系统的集线器或交换机分别同两台中心交换机连接,接入综合数据通信网,通过Spanning Tree技术实现两条链路的备份。利用VLAN技术,把中心交换机的接口分成多个VLAN,每个VLAN接一个网管应用系统,VLAN之间的通与断由交换机的第三层交换模块控制,这样就可以实现由省网管中心控制各系统间或各地市间的通信,当需要时可通过网管系统对交换机中第三层交换模块的配置进行相应的修改,使VLAN之间可相互通讯,实现不同系统之间的互通。该型交换机支持ATM。

省中心和各地、市中心还配置了Cisco 7507和Cisco 7206高性能路由器,在路由器中配置了通道式E1接口,对于离网管中心(包括省中心和各地、市中心)较远,无法通过局域网方式相连的应用系统,可以用Cisco 7507或Cisco 7206路由器通过两条DDN或E1广域链路(根据当地线路情况)连到网管中心的两台路由器上。同时在该路由器上运行OSPF动态路由协议,利用该协议实现两条链路的备分和负载均衡。

设计方案特点


山西省电信网综合数据通信网设计过程中,在电信行业拥有丰富经验的科联公司充分考虑用户的实际需要和作为电信骨干网络的特殊要求,在系统方案中体现了以下特点:

  1. 系统设计的先进性与成熟性。系统设计顺应通信与计算机技术发展的潮流,既兼顾了技术上的成熟性,同时也保证了系统的先进性。网络设计充分考虑实际需要,拥有足够的通信带宽,杜绝了瓶颈现象,保证系统正常运行。
  2. 系统提供开放的标准接口。系统作为电信网综合数据传输设备,必然要与多种其他设备相连接。所以,系统所有接口均采用国际标准协议。网络管理基于SNMP,并支持RMON和RMON2。
  3. 系统升级方便、扩展灵活。系统中所有设备均可满足用户目前需求,同时随着电信业务的发展,系统预留了足够的扩展空间,以保障将来用户升级需要。
  4. 系统运行具备安全性保障。本系统选用的高品质、高性能价格比的产品,保证了网络可靠地运行,把故障率降到最低。同时,系统容错技术的采用,使网络系统内某一点出现故障时,整个系统仍然能够继续运行而不会造成停机,从而将损失降到最小。
  5. 系统一体化的网络管理。随着网络规模的扩大和系统复杂程度的增加,网络管理和故障排除就变得越来越困难。本系统采用Cisco Works2000 网络管理软件,实现了对山西省电信网综合数据通信网全网进行统一管理。
