Cisco Nexus 7700 F3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール
データ シートCisco Nexus 7700 F3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール製品概要Cisco Nexus® 7700 F3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール（以降、Cisco Nexus 7700 F3 シリーズ モジュールと記載）は、優れた柔軟性とワイヤレート パフォーマンスを各ポートで提供します。このモジュールの使用により、高密度、低遅延、スケーラブルなデータセンター アーキテクチャを導入できます。 シスコのユニファイド ファブリック アーキテクチャの機能を強化Cisco Nexus 7000 シリーズ スイッチは、シスコ ユニファイド ファブリック ソリューションの基盤となります。高度な可用性と拡張性に加え、実績ある Cisco NX-OS ソフトウェアの包括的なデータセンター スイッチング機能によって、ミッションクリティカルなデータセンターの要件を満たします。 Cisco Nexus 7700 プラットフォームは、Cisco Nexus 7000 シリーズ モジュラ スイッチを最新の機能で拡張した製品です。Cisco Nexus 7700 プラットフォームの 10、40、100 ギガビット イーサネット ポートはいずれも業界最高レベルのスイッチング容量を提供し、全体のスイッチング容量は 83 テラビット/秒（Tbps）を超えます。ネイティブの 10 Gbps ポートを最大 768 個、40 Gbps ポートを 384 個、または 100 Gbps ポートを 192 個装備できます。このように莫大なシステム容量を備えているため、最大規模のクラウド環境で求められる拡張性にも対応できます。 Cisco Nexus 7700 スイッチには、既存の Cisco Nexus 7000 シリーズ スイッチと共通のシステム アーキテクチャ、同じ ASIC テクノロジー、そして同じ Cisco NX-OS ソフトウェア リリースが採用されているため、機能が統一され、一貫性のある運用が可能です。 Cisco Nexus 7700 F3 シリーズ モジュール（図 1）は、Cisco Nexus 7700 向けに設計された、低遅延かつ高性能な高密度 40 ギガビット イーサネットモジュールです。Cisco Nexus 7700 の 18 スロット スイッチ シャーシ 1 台で、最大 384 のワイヤレート 40 ギガビット イーサネット ポートをサポートします（表 1）。

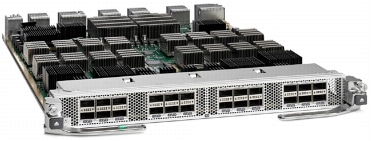

図 1 Cisco Nexus 7700 F3 シリーズ モジュール 表 1 Cisco Nexus 7700 プラットフォーム スイッチ 40 ギガビット イーサネットの最大ポート密度
Cisco Nexus 7700 F3 シリーズ モジュールは、Cisco Nexus F3 シリーズ Switch-On-Chip（SoC）ASIC をベースにしています。この設計は、パフォーマンスを向上させるとともに、モジュールの電力消費を抑えて冷却要件を緩和させます。Cisco Nexus F3 シリーズの SoC は、柔軟なパケット エンジンを採用したシスコ設計による革新的な ASIC で、パブリック クラウドとプライベート クラウド環境のためのネットワーク インフラストラクチャの構築に最適です。Cisco Nexus F3 シリーズのエンジンは、レイヤ 2 およびレイヤ 3 ネットワークの構築に必要な基盤ネットワーキング プロトコルのすべてをサポートするほか、仮想オーバーレイ ネットワーキング、Cisco Virtual Extensible LAN（VXLAN）のハードウェア サポート、Locator/ID Separation Protocol（LISP）テクノロジーを通じて高度な仮想環境もサポートします。Cisco Nexus 7700 F3 シリーズのハードウェアは、Overlay Transport Virtualization（OTV）、マルチプロトコル ラベル スイッチング（MPLS）、仮想プライベート LAN サービス（VPLS）などのプロトコルを使用したデータセンター間の透過的な相互接続を可能にします。 このモジュールは、1.44 bpps（bpps = 10 億パケット/秒）の分散レイヤ 2 およびレイヤ 3 フォワーディングと最大 960 Gbps のデータ スループットを提供します。Cisco Nexus 7700 18 スロット スイッチに Cisco Nexus 7700 F3 シリーズ モジュールをフル搭載した場合、最大 23 bpps および 30.7 Tbps（Tbps = テラビット/秒）のスイッチング パフォーマンスが提供されます。 機能と利点Cisco Nexus 7700 F3 シリーズ モジュールには、業界の標準規格やシスコ独自の革新技術を使用した広範なデータセンター向けスイッチング テクノロジーが統合されています。従来のファブリック インターフェイス ラインカードの利点に加えて、エッジ インターフェイス モジュールの高度なルーティング機能が提供されます。この統合により、データセンター環境を統合しながら高密度マルチサービス 40 ギガビット イーサネット ネットワークへの移行を進める企業では、投資が大幅に保護されます。
注： 本ドキュメントは、Cisco Nexus F3 シリーズ モジュール ハードウェアの機能を説明するものです。各機能を有効にするために必要な Cisco NX-OS ソフトウェアの適切なリリースについては、シスコの担当者にお問い合わせください。 製品仕様表 2 に、Cisco Nexus 7700 F3 シリーズ モジュールの製品仕様を示します。表 3 に、物理メディアを介した接続を可能にするために、このモジュールの Quad Small Form-Factor Pluggable Plus（QSFP+）ポートに装着するシスコのトランシーバの仕様を示します。サポートされる光および銅線のアセンブリについては、最新のソフトウェア バージョン情報に関するリリース ノートを参照してください。サポートされるトランシーバの全情報については、 表 2 製品仕様
表 3 40 ギガビット イーサネット インターフェイスの距離およびオプション
* IEEE 802.3 標準に基づく、-SR4 および -CSR4 モジュールの最短ケーブル長は 0.5 m、-LR4 モジュールは 2 m 注： QSFP-40G-CSR4 を除くすべての Cisco QSFP+ モジュールとケーブルは IEEE の仕様を越えており、1E-15 未満のリンク ビット エラー レート（BER）が保証されます。QSFP-40G-CSR4 は IEEE の仕様を満たしており、1E-12 未満のリンク BER が保証されます。 注： MTP/MPO ファイバ ブレークアウト ケーブルを使用すると、QSFP-40G-SR4 または QSFP-40G-CSR4 のインターフェイスを物理的に独立した 4 つの 10 Gbps インターフェイスに変換できます 注： QSFP-40G-SR-BD は二重マルチモード ファイバ用の 40G インターフェイスであり、最大 100 m の短距離リンクが可能です。 発注情報シスコ製品の購入方法については、購入案内を参照してください。ソフトウェアをダウンロードするには、シスコ ソフトウェア ダウンロードにアクセスしてください。表 4 に発注情報を示します。 表 4 発注情報
サービスとサポートシスコは、データセンターへの Cisco Nexus 7700 プラットフォームの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの進化を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。Cisco Advanced Services は、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を実現します。Cisco SMARTnet® サービスを利用すると、シスコのネットワーク専門家や高度なリソースにいつでも直接アクセスして、ミッションクリティカルな問題を解決できます。このサービスでは、ご使用の Cisco Nexus 7700 スイッチに関して予防的診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスの機能をご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。シスコのデータセンター サービスの詳細については、http://www.cisco.com/jp/go/dcservices/ を参照してください。 関連情報Cisco Nexus 7700 スイッチの詳細については、製品のホームページ（http://www.cisco.com/jp/go/nexus/）をご覧いただくか、最寄りのシスコ代理店にお問い合わせください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
