Cisco Unified Computing System の概要
Cisco Unified Computing System™（Cisco UCS®）は、コンピューティング、ネットワーク、ストレージアクセス、仮想化のリソースを 1 つのシステムに統合する次世代のデータセンター プラットフォームであり、総所有コスト（TCO）を削減し、ビジネスの俊敏性を高めることを目的として設計されています。この UCS は、低遅延のロスレス 10/25/40/50/100/200 ギガビット イーサネット ネットワーク ファブリックと、エンタープライズクラスの x86 アーキテクチャのブレードおよびラック サーバを統合します。このシステムは、統合されたスケーラブルなマルチシャーシ プラットフォームであり、このプラットフォームのすべてのリソースは統合管理ドメインに参加します。
Cisco UCS 仮想インターフェイスカード（VIC）15000 シリーズによって、サーバーと仮想マシンの両方にネットワークファブリックが直接拡張されるので、1 つの接続メカニズムを使用して、物理サーバーと仮想サーバーの両方を同じレベルの可視性と制御で接続することができます。Cisco® VIC は、Cisco UCS I/O インフラストラクチャにおける完全なプログラム可能性を実現します。I/O インターフェイスの数とタイプは、ゼロタッチ モデルによってオンデマンドで設定できます。
Cisco VIC は Cisco SingleConnect テクノロジーをサポートしています。このテクノロジーにより、簡単、効率的、かつインテリジェントな方法でデータセンターのコンピューティングを接続し、管理することができます。Cisco SingleConnect は、LAN、SAN、およびシステム管理をラック サーバ、ブレード サーバ、仮想マシン用のシンプルな 1 つのリンクに統合します。このテクノロジーは、必要なネットワーク アダプタ、ケーブル、およびスイッチの数を減少させることで、ネットワークを大幅に簡素化し、複雑さを軽減します。Cisco VIC は、512 台の Express（PCIe）仮想デバイス（仮想ネットワーク インタフェース カード（vNIC）または仮想ホストバスアダプタ（vHBA））をサポートできます。また、優れた IOPS（I/O 処理/秒）、ロスレスイーサネットのサポート、およびサーバーへの 10/25/40/50/100/200 Gbps の接続を提供します。PCIe Generation 4 x16 インターフェイスにより、ファブリック インターコネクトへの冗長パスを通じてネットワーク集約型アプリケーションのホストサーバに適切な帯域幅が確実に提供されます。Cisco VIC は、ファブリック フェールオーバー機能を持つ NIC チーミングをサポートしており、信頼性と可用性を向上させます。さらに、この製品によって、データセンターで、ポリシーベース、ステートレス、かつ俊敏性に優れたサーバ インフラストラクチャを構築できます。
VIC 15000 シリーズは、Cisco UCS X シリーズ M6/M7 ブレード サーバ、Cisco UCS B シリーズ M6 ブレード サーバ、Cisco UCS C シリーズ M6/M7 ラック サーバ用に設計されています。このアダプタは、10/25/40/50/100/200 ギガビット イーサネットと Fibre Channel over Ethernet（FCoE）をサポートできます。これらは、Cisco の次世代統合型ネットワークアダプタ（CNA）テクノロジーを取り入れており、包括的にさまざまな機能を提供し、今後のソフトウェアリリースに対応する投資を保護します。
Cisco VIC 15231
Cisco UCS VIC 15231（図 1）は、Cisco UCS X210 コンピューティングノードに特化して設計された、2x100 Gbps イーサネット/FCoE 対応のモジュール型 LAN On Motherboard（mLOM）です。Cisco UCS VIC 15231 により、ポリシーベースでステートレス、かつ俊敏性に優れたサーバ インフラストラクチャが実現します。PCIe 標準準拠のインターフェイスをホストに提供可能で、NIC または HBA として動的に構成できます。

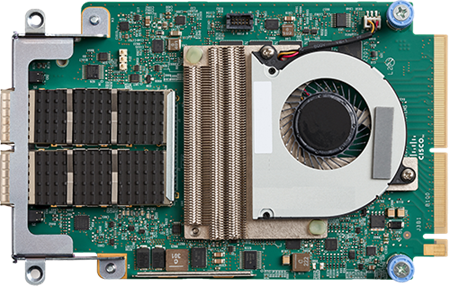

Cisco UCS VIC 15231
Cisco UCS VIC 15231インフラストラクチャ
Cisco VIC 15420
Cisco UCS VIC 15420（図 3）は、Cisco UCS X210c M6/M7 コンピューティングノードに特化して設計された、4x25 Gbps イーサネット/FCoE 対応のモジュール型 LAN On Motherboard（mLOM）です。Cisco UCS VIC 15420 により、ポリシーベースでステートレス、かつ俊敏性に優れたサーバ インフラストラクチャが実現します。PCIe 標準準拠のインターフェイスをホストに提供可能で、NIC または HBA として動的に構成できます。
Cisco UCS VIC 15420
Cisco UCS VIC 15420インフラストラクチャ
Cisco VIC 15422

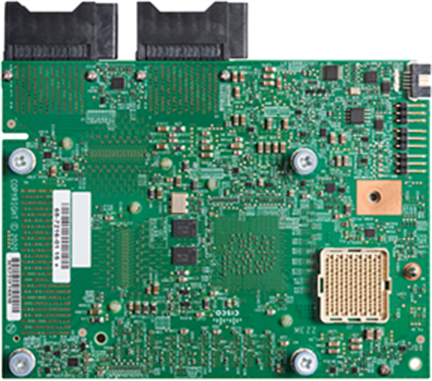

Cisco UCS VIC 15422（図 5）は、Cisco UCS X210c M6/M7 コンピューティングノードに特化して設計された、4x25 Gbps イーサネット/FCoE 対応のメザニン カード（Mezz）です。このカードにより、ポリシーベースでステートレス、かつ俊敏性に優れたサーバインフラストラクチャが実現します。PCIe 標準準拠のインターフェイスをホストに提供可能で、NIC または HBA として動的に構成できます。
UCS VIC 15000 ブリッジ コネクタ（図 6）は、UCS X シリーズ ブレード サーバを Intelligent ファブリック モジュール（IFM）UCSX-I-9108-25G または UCSX-I-9108-100G. に接続するためにメザニン カードとともに必要です。
IFM へのイーサネット ネットワーク接続に加えて、VIC 15422 は X ファブリック モジュールへの 2 つの PCIe x16 Gen4 接続も提供し、X210c コンピューティング ノードの Cisco UCS X440p PCIe ノード接続を可能にします。
Cisco UCS VIC 15422

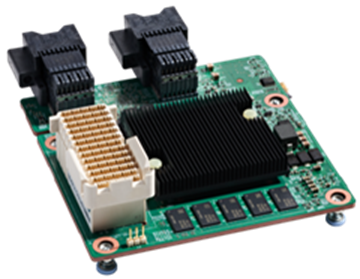

Cisco UCS VIC 15000 ブリッジ接続

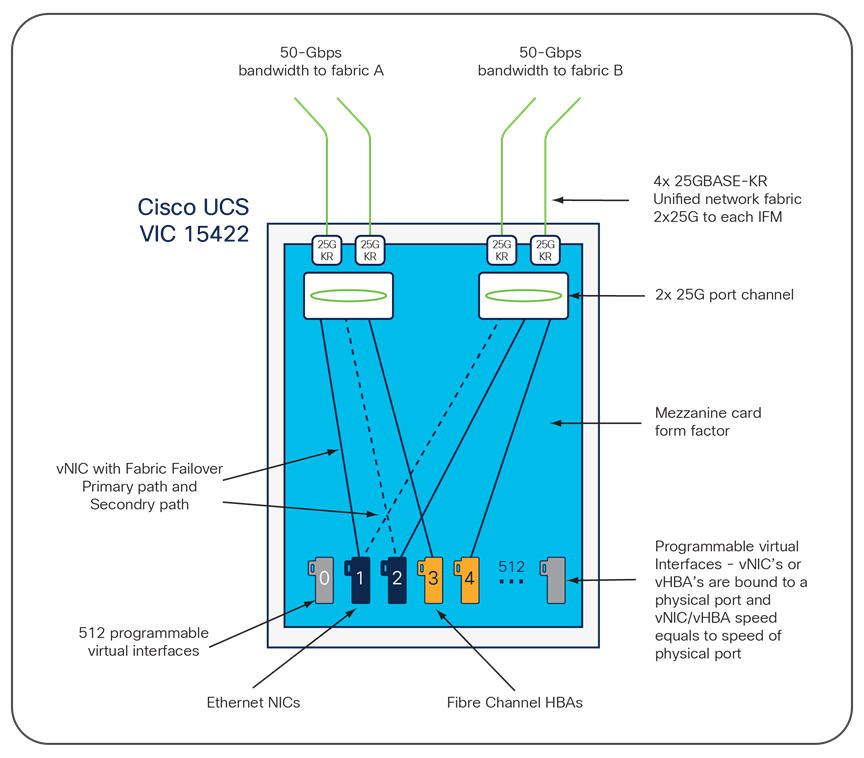

Cisco UCS VIC 15422インフラストラクチャ
Cisco VIC 15428

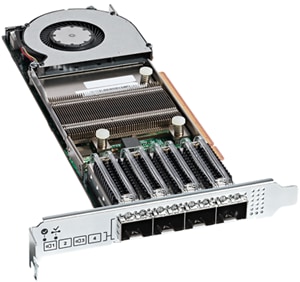

Cisco UCS VIC 15428（図 8）は、Cisco UCS C シリーズ M6/M7 ラック サーバ用に設計された、クワッド ポート Small Form-Factor Pluggable（SFP+/SFP28/SFP56）mLOM カードです。このカードは、10/25/50 Gbps イーサネットまたは FCoE をサポートします。PCIe 標準準拠のインターフェイスをホストに提示可能で、NIC または HBA として動的に構成できます。
VIC 15428 を搭載した UCS ラック サーバがファブリック インターコネクト（FI-6536/6400/6300）に接続するとき、VIC 15428 は Cisco Intersight™ または Cisco UCS Manager（UCSM）ポリシー経由でプロビジョニングされます。VIC 15428 を搭載した UCS ラックサーバーが Cisco Nexus® 9000 シリーズなどの ToR スイッチに接続されている場合、VIC 15428 は、スタンドアロン サーバーの Cisco IMC または Intersight ポリシーを通じてプロビジョニングされます。

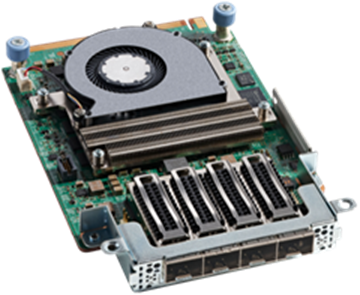

Cisco UCS VIC 15428

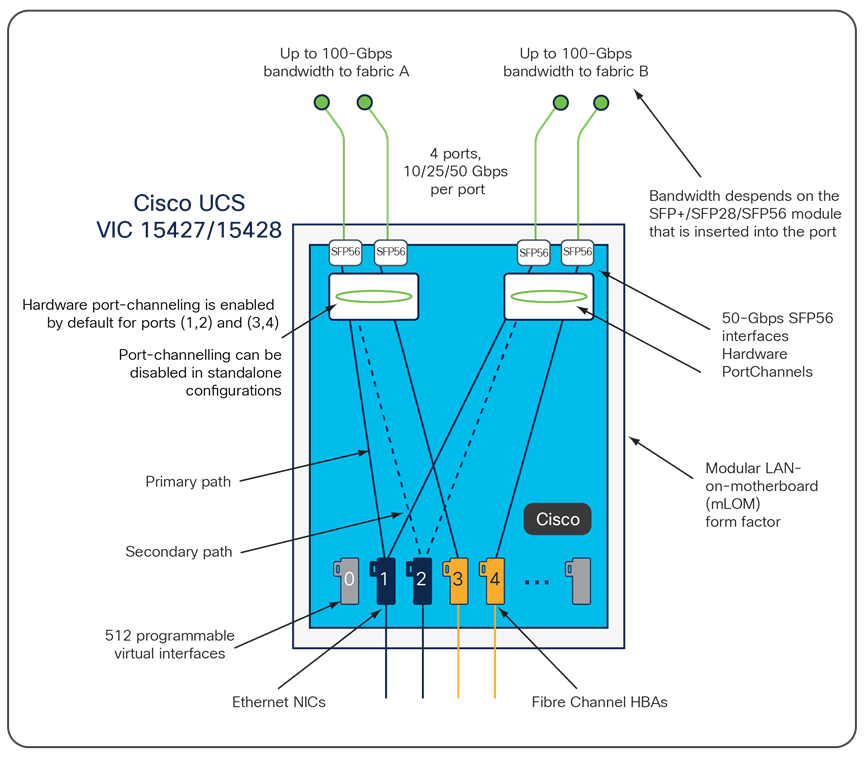

Cisco UCS VIC 15428インフラストラクチャ
Cisco VIC 15238
Cisco UCS VIC 15238（図 10）は、Cisco UCS C シリーズ M6/M7 ラック サーバ用に設計された、デュアルポート クワッド Small Form-Factor Pluggable（QSFP/QSFP28/QSFP56）mLOM カードです。このカードは、40/100/200 Gbps イーサネットまたは FCoE をサポートします。PCIe 標準準拠のインターフェイスをホストに提示可能で、NIC または HBA として動的に構成できます。
VIC 15238 を搭載した UCS ラック サーバがファブリック インターコネクト（FI-6536/6300）に接続するとき、VIC 15238 は Cisco Intersight（IMM）または Cisco UCS Manager（UCSM）ポリシー経由でプロビジョニングされます。さらに、VIC 15238 を搭載した UCS ラック サーバが Cisco Nexus 9000 シリーズなどの ToR スイッチに接続されている場合、VIC 15238 は、UCS スタンドアロン サーバの Cisco IMC または Intersight ポリシーを通じてプロビジョニングされます。

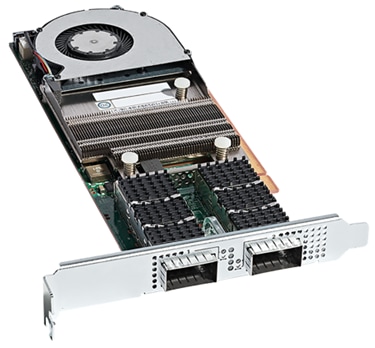

Cisco UCS VIC 15238

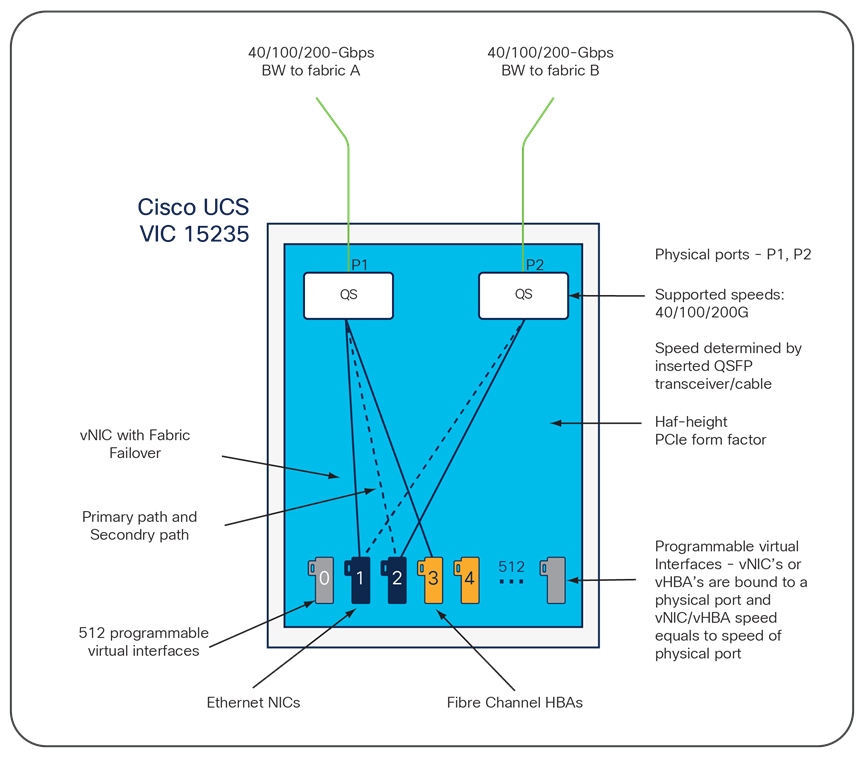

Cisco UCS VIC 15238インフラストラクチャ
Cisco VIC 15411

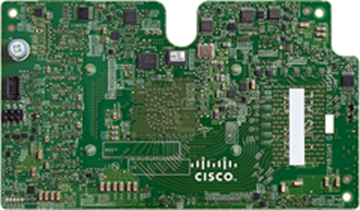

Cisco UCS VIC 15411（図 12）は、Cisco UCS B シリーズ M6 ブレード サーバ向けに設計された、デュアルポート 40 Gbps または 4x10 Gbps イーサネット/FCoE 対応のモジュール型 LAN On Motherboard（mLOM）カードです。オプションのポートエクスパンダと組み合わせて使用すると、40 Gbps イーサネットの 2 つのポートに対して Cisco UCS VIC 15411 の機能を有効にできます。Cisco UCS VIC 15411 により、ポリシーベースでステートレス、かつ俊敏性に優れたサーバ インフラストラクチャが実現します。PCIe 標準準拠のインターフェイスをホストに提供可能で、NIC または HBA として動的に構成できます。
Cisco UCS VIC 15411
Cisco UCS VIC 15411インフラストラクチャ
ポート エクスパンダ付き Cisco UCS VIC 15411
Cisco UCS VIC 15000 シリーズの機能と利点は次のとおりです。
● ステートレスで俊敏性の高いプラットフォーム：カードの特性は、サーバ ブート時にサーバに関連付けられたサービス プロファイルを使用して動的に設定されます。サービス プロファイルでは、PCIe インターフェイスの番号、タイプ（NIC または HBA）、ID（MAC アドレスおよび World Wide Name（WWN））、フェールオーバー ポリシー、帯域幅、Quality of Service（QoS）ポリシーを定義できます。インターフェイスをオンデマンドで定義、作成、使用できるため、ステートレスで俊敏性に優れたサーバーインフラストラクチャが実現します。
● ネットワーク インターフェイスの仮想化：VIC 上に作成された各 PCIe インターフェイスは、それぞれ Cisco UCS ファブリック インターコネクト上のインターフェイスに関連付けられ、VIC 上の PCIe デバイスとファブリック インターコネクト上のインターフェイスを結ぶ各仮想ケーブルは、それぞれ完全に分離して認識されます。
ハードウェア分類エンジンにより、VXLAN、NVGRE および GENEVE のステートレス ネットワーク オフロードを含む高度なデータセンター要件がサポートされます。また、追加機能により、低遅延カーネル バイパスがサポートされます。これにより、NetQueue や VMQ/VMMQ を使用した usNIC、DPDK、SR-IOV およびサーバ仮想化のサポートによるパフォーマンスの最適化が実現されます。Cisco UCS VIC 15000 シリーズは高いネットワーク パフォーマンスに加え、負荷の高いアプリケーションに対する低遅延を実現します。
● ビッグデータ、ハイパフォーマンス コンピューティング（HPC）
● 大規模な仮想マシン展開
● 高帯域幅のストレージ接続およびデータアーカイブ処理
● NVMe over RoCEv2、NVMe/FC、NVMe/TCP のファブリック上の NVMe のサポート
Cisco VIC は業界トップクラスのパフォーマンスと機能を提供します。
表 1 に、Cisco UCS VIC 15000 シリーズの主な機能と利点を示します。
表 1 特長と利点
| 機能 |
利点 |
| PCIe x16 Gen4 インターフェイス |
優れたパフォーマンス（200 Gbps）のスループットを実現 |
| 10/25/40/50/100/200-Gbps ユニファイド I/O |
● Cisco UCS C
シリーズ M6/M7
ラックサーバで、シングル VIC
構成にする場合、10/25/50 Gbps x 4
または 40/100/200 Gbps x 2
の接続を実現
● Cisco UCS FI-6536/6400
を搭載した Cisco UCS X210c M6/M7
コンピューティングノードを使用して、シングル VIC
構成にする場合、100 Gbps x 2
または 25 Gbps x 4
の接続を実現
● Cisco UCS FI-6536/6400/6300
を搭載した Cisco UCS B
シリーズ M6
ブレード サーバーを使用して、シングル VIC
構成にする場合、40 Gbps x 2
または 10 Gbps x 4
の接続を実現
●
この 1
つのアダプタ カードによりファブリック上で LAN
トラフィックと SAN
トラフィックのどちらの通信も行なうことができるため、NIC
、HBA
、ケーブル、およびスイッチが統合され、全体の要素点数を削減し、設定・管理工数を含めた TCO
が削減可能
|
| 512 の仮想アダプタおよびインターフェイス |
● OS
やハイパーバイザからのシングルルート I/O
仮想化（SR-IOV
）サポートを必要とせずに、すべての機能を備えた独立した PCIe
アダプタおよびインターフェイス（NIC
と HBA
）を作成可能
●
これらの仮想インターフェイスおよび仮想アダプタは、物理インターフェイスや物理アダプタと同じように、それぞれ個別に設定と運用が可能
●
すべての I/O
構成に対して 1
枚のカードしか必要としない高度に柔軟性のある I/O
環境を作成
注：Cisco UCS VIC 15000 シリーズのハードウェアは SR-IOV 対応です。特定の OS および環境における Cisco UCS Manager の設定・制約は設定ガイド [英語] を参照してください。 |
| 低遅延接続 |
usNIC 技術により、VIC バックツーバック接続において 1 マイクロ秒の低遅延を実現。Cisco Nexus シリーズスイッチと接続使用した場合の標準的な遅延は約 1 ～ 2 マイクロ秒 |
| Cisco SingleConnect テクノロジー |
単一の統合ネットワーク：同じネットワークが LAN、SAN、および管理接続性を各サーバーに提供。 |
| 集中管理 |
M6/M7 ラック サーバの X シリーズおよび mLOM のメザニンを Cisco Intersight で一元管理および構成可能 |
| 高度な機能のサポート |
● usNIC
● 802.1Q-in-Q
（QinQ
）
● Small Computer System Interface over IP
（iSCSI
）と iSCSI
ブート
●
イーサネット NIC
（eNIC
）およびファイバ チャネル NIC
（fNIC
）
● https://www.cisco.com/en/US/products/ps10265/index.html
● NetFlow
● N
ポート ID
バーチャライゼーション（NPIV
）
●
受信フローステアリング
●
マルチ RQ
● 16K
拡張（TX/RX
）リング
● PTPv2
（Linux
のみ）
● VMware NetQueue
● Windows VMQ/VMMQ
● Receive Side Scaling
（IPv4/IPv6/UDP/TCP
）
● VMware NSX-T
による GENEVE
オフロードのサポート
● VMware NSX-V
、Linux
（RHEL
、SLES
）の VXLAN
オフロード サポート
● VMware NSX-T
の ENS
サポート
● Windows
での VXLAN
および NVGRE
のサポート
● RHEL
での NVMe over RoCEv2
のサポート
● ESXi
での NVMe over RoCEv2
のサポート
● ESXi
で認定された NVMe-TCP
● RHEL
で認定された NVMe-TCP
●
コンバージドイーサネット RoCEv2
上の RDMA
を使用して Windows 2019
および Windows 2022
で SMB
ダイレクトのサポート
●
セキュア ブート（4.3(1)
リリースの VIC 15420
および 15422
で利用可能）
● SR-IOV
（4.3(1)
リリースからの IMC
での M7
ラック サーバを備えた ESXi
のサポート）
|
| ファイバ チャネル |
● Cisco UCS
ファブリック インターコネクト 6300
シリーズ、6400
シリーズ、および 6536
で UCS
ユニファイドファブリック上のファイバーチャネルをサポート
● RHEL
、SLES
、および ESXi
でファイバチャネル（FC-NVMe
）用のファブリック上の NVMe
（NVMeoF
）をサポート
● RHEL
および SLES
で FC
マルチキュー（FC MQ
）をサポート
● Linux
および ESX
での FDMI
● Cisco Nexus 9000
シリーズスイッチに接続時、FCoE
ファイバチャネルをサポート
|
| ネットワークアーキテクチャ |
ハードウェアベースのファブリック フェールオーバーによる、ファブリック インターコネクトへの冗長パスを提供 |
| ハイ パフォーマンス I/O |
900,000 I/O 処理/秒（IOPS）を超える I/O 処理性能をサポート |
| ロスレス イーサネット |
プライオリティ フロー制御（PFC）により、Cisco UCS ユニファイド ファブリックの一部として使用可能 |
| 幅広い OS とハイパーバイザをサポート |
顧客要求に対応する VMware vSphere、Microsoft Windows、Red Hat Enterprise Linux、Citrix XenServer、SUSE Linux Enterprise Server、および Ubuntu のサポートサポートされているオペレーティング システムの詳細なリストについては、ハードウェア互換性リスト（HCL）を参照してください。 |
表 2 に Cisco UCS VIC 15000 シリーズの仕様を示します。
表 2 Cisco UCS VIC 15000 シリーズの仕様
| 項目 |
仕様 |
|
● 10
ギガビット イーサネット
● 25
ギガビット イーサネット
● 40
ギガビット イーサネット
● 50
ギガビットイーサネット
● 100
ギガビット イーサネット
● 200
ギガビット イーサネット
● IEEE 802.3x
● IEEE 802.1q VLAN
● IEEE 802.1p
● IEEE 802.1Qaz
● IEEE 802.1Qbb
● IEEE 802.3cd
● IEEE 802.3ba
、802.3bj
、802.3bm
● IEEE 802.3by
● IEEE 802.3ae
、802.3ap
●
プレ標準 IEEE 802.1BR
●
ジャンボ フレーム（最大 9KB
）
● SCSI-FCP
● T11 FCoE
● PCI Express
第 3
世代および第 4
世代
|
|
| コンポーネント |
Cisco UCS カスタム ASIC（特定用途集積回路） |
| 接続 |
PCIe 4.0 X 16 フォームファクタ（PCIe、mLOM、Mezz） |
| パフォーマンス |
ポートあたり 10/25/40/50/100/200 Gbps |
| 管理 |
ソフトウェアリリース： Cisco VIC 15231：推奨される IMM リリースは、VIC ファームウェア 5.2(2) を含む 4.2(2) 以降です。 Cisco VIC 15428：推奨される UCSM リリースおよび IMM リリースは、VIC ファームウェア 5.2(2) 以降を含む 4.2(2) 以降、また推奨されるスタンドアロン CIMC リリースは 4.2(2) です。最低限必要なバージョンについては、表 2 の下にある注をご覧ください。 Cisco VIC 15411：推奨される UCSM/IMM リリースは、VIC ファームウェア 5.2(3) を含む 4.2(3) 以降です。 Cisco VIC 15238：推奨される UCSM リリースおよび IMM リリースは、VIC ファームウェア 5.2(3) 以降を含む 4.2(3) 以降、また推奨されるスタンドアロン CIMC リリースは 4.2(3) です。最低限必要なバージョンについては、表 2 の下にある注をご覧ください。 Cisco VIC 15420 および 15422：推奨される IMM リリースは 4.3(1) 以降です |
| インターフェイスの数 |
512 の仮想インターフェイス（OS、ハイパーバイザ、検証などの要因により、この数が制限されます。）ハイパーバイザ |
| VIC 15428 物理ポート |
4 x 10/25/50 Gbps イーサネットおよび FCoE SFP+/SFP28/SFP56 |
| VIC 15428 でサポートされるスイッチ |
Cisco Fabric Interconnect および Cisco Nexus スイッチ：
● Cisco UCS-FI-6536
● Cisco UCS-FI-64108
● Cisco UCS-FI-6454
● Cisco UCS-FI-6332-16UP
● Cisco UCS-FI-6332
● FEX
モードで構成された Cisco Nexus 93180YC-FX3
● Cisco Nexus 2348UPQ
● Cisco Nexus 36180YC-R
● Cisco Nexus 9336C-FX2
● Cisco Nexus 93360YC-FX2
● Cisco Nexus 9316D-GX
● Cisco Nexus 93180YC-EX
● Cisco Nexus 93180YC-FX
● Cisco Nexus 93240YC-FX2
● Cisco Nexus 93108TC-FX
（SFP-10G-T-X
で認定）
● Cisco Nexus 93108TC-EX
（SFP-10G-T-X
で認定）
|
| VIC 15238 でサポートされるスイッチ |
Cisco Fabric Interconnect および Cisco Nexus スイッチ（4.2.3 以降）
● Cisco UCS-FI-6536
● Cisco UCS-FI-6332-16UP
● Cisco UCS-FI-6332
● Cisco Nexus 3232C
● Cisco Nexus 9236C
● Cisco Nexus 9336C-FX2
● Cisco Nexus 9336C-FX2-E
● Cisco Nexus 93360YC-FX2
● Cisco Nexus 9316D-GX
|
| VIC 15231、15420、15422 でサポートされるファブリック インターコネクトおよび IFM |
Cisco Fabric Interconnect スイッチおよび IOM：
● Cisco UCS-FI-6536
● Cisco UCS-FI-64108
● Cisco UCS-FI-6454
● Cisco UCSX 9108-25G
● Cisco UCSX-I-9108-100G
|
| VIC 15411 でサポートされるファブリック インターコネクトおよび IOM |
Cisco Fabric Interconnect スイッチおよび IOM（4.2.3 以降）
● Cisco UCS-FI-6536
● Cisco UCS-FI-64108
● Cisco UCS-FI-6454
● Cisco UCS-FI-6332-16UP
● Cisco UCS-FI-6332
● Cisco UCS-IOM-2408
● Cisco UCS-IOM-2304v1/v2
● Cisco UCS-IOM-2208
● Cisco UCS-IOM-2204
|
注： リストされているすべてのスイッチは、当社のトランシーバ/ケーブルに対して検証されています。リストされていないスイッチは、動作することが想定されていますが、検証されていません。
表 3 Cisco UCS VIC 15000 の電源および物理仕様
| 項目 |
仕様 |
|||
| Cisco UCS VIC |
消費電力（最大） |
|||
| 15428 |
27.4W |
|||
| 15231 |
24.8W |
|||
| 15238 |
34.4W |
|||
| 15411 |
26.9W |
|||
| Cisco UCS VIC |
長さ |
幅 |
高さ |
|
| 15428 |
6.60 インチ |
2.5 インチ |
0.53 インチ |
|
| 15231 |
4.29 インチ |
5.03 インチ |
1.47 インチ |
|
| 15238 |
6.28 インチ |
3.94 インチ |
0.74 インチ |
|
| 15411 |
5.85 インチ |
3.4 インチ |
0.94 インチ |
|
表 4 Cisco UCS VIC、ファブリック インターコネクト、IFM、FEX およびサーバのサポートサーバー
| Cisco UCS VIC |
Cisco UCS サーバー、ファブリック インターコネクト、FEX |
| 15231 デュアルポート 100G mLOM |
X210c-M6/M7、FI 6536、FI 6454/64108、X9108-IFM-25G、X9108-IFM-100G |
| 15420 クアッドポート 25G mLOM |
X210c-M6/M7、FI 6536、FI 6454/64108、X9108-IFM-25G、X9108-IFM-100G |
| 15422 クアッドポート 25G メザニン |
X210c-M6/M7、FI 6536、FI 6454/64108、X9108-IFM-25G、X9108-IFM-100G |
| 15428 クワッドポート 10/25/50 Gbps mLOM |
C220 M6/M7、C240 M6/M7、C225 M6、C245 M6、FI 6536、FI 6454/64108、FI 6332/6332-16UP、FEX モードの 93180YC-FX3、2348UPQ FEX |
| 15411 デュアルポート 40G mLOM |
B200-M6、FI 6536、FI 6454/64108、FI 6332/6332-16UP、IOM 2204/2208、IOM 2304、IOM 2408 |
| 15238 デュアルポート 40/100/200 Gbps mLOM |
C220 M6/M7、C240 M6/M7、C225 M6、C245 M6、FI 6536、FI 6332/6332-16UP |
トランシーバとケーブルのサポート
Cisco UCS VIC は、Cisco 10/25/40/100 Gbps トランシーバおよび 10/25/40/100 Gbps パッシブ ケーブルとアクティブ光ケーブルを使用して、さまざまなイーサネット接続オプションをサポートします。
表 5 に、サポートされるトランシーバ オプションの一覧を示します。
表 5 Cisco UCS VIC トランシーバ マトリックス
| 製品番号 |
説明 |
| SFP+ 10-Gbps トランシーバ（4） |
|
| SFP-10G-T-X（3） |
10GBASE-T、銅、30m |
| SFP-10G-SR |
10GBASE-SR、850 nm、MMF、300 m |
| SFP-10G-SR-S |
10GBASE-SR、850 nm、MMF、300 m、S クラス |
| SFP-10G-LR |
10GBASE-LR、1310 nm、SMF、10 km |
| SFP-10G-LR-S |
10GBASE-LR、1310 nm、SMF、10 km、S クラス |
| SFP28 25-Gbps トランシーバ（7） |
|
| SFP-25G-SR-S（1、6） |
25GBASE-SR SFP28 モジュール（MMF 用） |
| SFP-10/25G-CSR-S（1、6） |
10/25GBASE-CSR SFP28 モジュール（MMF用） |
| SFP-10/25G-LR-S（2、6） |
SMF 用 10/25GBASE-LR SFP28 モジュール |
| SFP-25G-SL（5、6） |
25GBASE-SL SFP28 モジュール（MMF 用） |
| QSFP+ 40 Gbps トランシーバ |
|
| QSFP-40G-SR4 |
MPO コネクタ付き 40GBASE-SR4 QSFP トランシーバ モジュール |
| QSFP-40G-SR4-S |
40GBASE-SR4 QSFP トランシーバ モジュール、MPO コネクタ、エンタープライズクラス |
| QSFP-40G-CSR4 |
40GBASE-CSR4、4 レーン、850 nm MMF、MPO |
| QSFP-40G-CSR-S |
40GBASE-SR-、デュプレックス MMF、LC |
| QSFP-40G-SR-BD |
40GBASE-SR-BiDi、デュプレックス MMF（LC） |
| QSFP-40G-LR4 |
QSFP 40GBASE-LR4 OTN トランシーバ、LC、10 km |
| QSFP-40G-LR4-S |
40GBASE-LR、1310 nm、SMF、10 km、S クラス |
| QSFP 100 Gbps トランシーバ |
|
| QSFP-100G-SR4-S |
100 GBASE SR4 QSFP トランシーバ、MPO、100 m（OM4 MMF 使用） |
| QSFP-40/100-SRBD |
100GBASE/40GBASE SR-BiDi QSFP トランシーバ、LC、100 m（OM4 MMF 使用） |
| QSFP-100G-LR4-S |
100 GBASE LR4 QSFP トランシーバ、LC、10 km（SMF 使用） |
| QSFP-100G-DR-S |
100 GBASE DR QSFP トランシーバ、500 m（SMF 使用）、LC |
| QSFP-100G-FR-S |
100 GBASE FR QSFP トランシーバ、2 km（SMF 使用）、LC |
| QSFP-100G-SL4 |
100GBASE QSFP ショート リンク トランシーバー、OM4 MMF、MPO 経由で 30M リーチ |
注：
（5） SFP-25G-SL は UCS-FI-6536 でサポートされています
サードパーティの MPO-4xLC ファイバ ブレークアウトケーブルを使用した認定済みトランシーバ光ブレークアウト
● ファブリック インターコネクトおよびスタンドアロン スイッチを使用した 4x10G ブレークアウト モードの SFP-10G-SR から QSFP-40G-SR4
● ファブリック インターコネクトおよびスタンドアロン スイッチを使用した 4x10G ブレークアウト モードの SFP-10G-SR から QSFP-40G-CSR4
● スタンドアロン スイッチでの 4 X 10G ブレークアウトモードの SFP-10G-LR-S から QSFP-4x10G-LR-S
● ファブリック インターコネクトおよびスタンドアロン スイッチを使用した 4x25G モード ブレークアウト モードの SFP-25G-SR-S から QSFP-100G-SR4-S
● ファブリック インターコネクトおよびスタンドアロン スイッチを使用した 4x25G モード ブレークアウト モードの SFP-10/25G-CSR-S から QSFP-100G-SR4-S
● スタンドアロン スイッチを使用した 4x25G モード ブレークアウト モードの SFP-10/25G-LR-S から QSFP-100G-PSM4-S
● 6536 ファブリック インターコネクトを使用した 4x25G モード ブレークアウト モードの SFP-25G-SL から QSFP-100G-SL4
表 6 Cisco UCS VIC ケーブル サポート マトリックス
| 製品番号 |
説明 |
| SFP+ 10 Gbps ケーブル（統合トランシーバ付き）（4） |
|
| SFP-H10GB-CU1M |
10GBASE-CU SFP+ 直接接続銅ケーブル、1 m |
| SFP-H10GB-CU1-5M |
10GBASE-CU SFP+ 直接接続銅ケーブル、1.5 m |
| SFP-H10GB-CU2M |
10GBASE-CU SFP+ 直接接続銅ケーブル、2 m |
| SFP-H10GB-CU2-5M |
10GBASE-CU SFP+ 直接接続銅ケーブル、2.5 m |
| SFP-H10GB-CU3M（8） |
10GBASE-CU SFP+ 直接接続銅ケーブル、3 m |
| SFP-H10GB-CU5M（8） |
10GBASE-CU SFP+ 直接接続銅ケーブル、5 m |
| SFP-H10GB-ACU7M（8） |
10GBASE-CU SFP+ 直接接続アクティブ銅ケーブル、7 m |
| SFP-H10GB-ACU10M |
10M10GBASE-CU SFP+ 直接接続アクティブ銅ケーブル、10 m |
| SFP-10G-AOC1M |
10GBASE アクティブ光 SFP+ ケーブル、1 m |
| SFP-10G-AOC2M |
10GBASE アクティブ光 SFP+ ケーブル、2 m |
| SFP-10G-AOC3M（8） |
10GBASE アクティブ光 SFP+ ケーブル、3 m |
| SFP-10G-AOC5M（8） |
10GBASE アクティブ光 SFP+ ケーブル、5 m |
| SFP-10G-AOC7M |
10GBASE アクティブ光 SFP+ ケーブル、7 m |
| SFP-10G-AOC10M |
10GBASE アクティブ光 SFP+ ケーブル、10 m |
| SFP28 25 Gbps ケーブル（統合トランシーバ付き）（7） |
|
| SFP-H25G-SFP-H10GB-CU1M |
25GBASE-CU SFP28 続銅ケーブル、1 m |
| SFP-H25G-CU2M |
25GBASE-CU SFP28 続銅ケーブル、2 m |
| SFP-H25G-CU3M（9） |
25GBASE-CU SFP28 続銅ケーブル、3 m |
| SFP-H25G-CU4M |
4M25GBASE-CU SFP28 続銅ケーブル、4 m |
| SFP-H25G-CU5M（9） |
25GBASE-CU SFP28 続銅ケーブル、5 m |
| SFP-25G-AOC1M |
25GBASE-AOC SFP28 アクティブ光ケーブル、1 m |
| SFP-25G-AOC2M |
25GBASE-AOC SFP28 アクティブ光ケーブル、2 m |
| SFP-25G-AOC3M（9） |
25GBASE-AOC SFP28 アクティブ光ケーブル、3 m |
| SFP-25G-AOC4M |
25GBASE-AOC SFP28 アクティブ光ケーブル、4 m |
| SFP-25G-AOC5M（9） |
25GBASE-AOC SFP28 アクティブ光ケーブル、5 m |
| SFP-25G-AOC7M |
25GBASE-AOC SFP28 アクティブ光ケーブル、7 m |
| SFP-25G-AOC10M |
25GBASE-AOC SFP28 アクティブ光ケーブル、10 m |
| QSFP+ 40 Gbps ケーブル（統合トランシーバ付き）（10） |
|
| QSFP-4x10G-AC7M |
40GBASE-CR4 QSFP+ と 4 X 10GBASE-CU SFP+ のアクティブ直接接続ブレークアウトケーブル、7 m |
| QSFP-4x10G-AC10M |
40GBASE-CR4 QSFP+ と 4 X 10GBASE-CU SFP+ のアクティブ直接接続ブレークアウトケーブル、10 m |
| QSFP-4SFP10G-CU1M |
40GBASE-CR4 QSFP+ と 4 X 10GBASE-CU SFP+ のパッシブ直接接続ケーブル、1 m |
| QSFP-4SFP10G-CU3M |
40GBASE-CR4 QSFP+ と 4 X 10GBASE-CU SFP+ のパッシブ直接接続ケーブル、3 m |
| QSFP-4SFP10G-CU5M |
40GBASE-CR4 QSFP+ と 4 X 10GBASE-CU SFP+ のパッシブ直接接続ケーブル、5 m |
| QSFP-4X10G-AOC1M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレークアウト ケーブル、1 m |
| QSFP-4X10G-AOC2M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレークアウト ケーブル、2 m |
| QSFP-4X10G-AOC3M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレークアウト ケーブル、3 m |
| QSFP-4X10G-AOC5M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレークアウト ケーブル、5 m |
| QSFP-4X10G-AOC7M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレークアウト ケーブル、7 m |
| QSFP-4X10G-AOC10M |
40GBASE アクティブ光 QSFP と 4 X SFP+ のアクティブ光ブレイクアウト ケーブル、10 m |
| QSFP-H40G-CU1M |
40GBASE-CR4 パッシブ銅線ケーブル、1 m |
| QSFP-H40G-CU3M |
40GBASE-CR4 パッシブ銅線ケーブル、3 m |
| QSFP-H40G-CU5M |
40GBASE-CR4 パッシブ銅線ケーブル、5 m |
| QSFP-H40G-ACU7M |
40GBASE-CR4 パッシブ銅線ケーブル、7 m |
| QSFP-H40G-ACU10M |
40GBASE-CR4 パッシブ銅線ケーブル、10 m |
| QSFP-H40G-AOC1M |
40GBASE アクティブ光ケーブル、1 m |
| QSFP-H40G-AOC2M |
40GBASE アクティブ光ケーブル、2 m |
| QSFP-H40G-AOC3M |
40GBASE アクティブ光ケーブル、3 m |
| QSFP-H40G-AOC5M |
40GBASE アクティブ光ケーブル、5 m |
| QSFP-H40G-AOC7M |
40GBASE アクティブ光ケーブル、7 m |
| QSFP-H40G-AOC10M |
40GBASE アクティブ光ケーブル、10 m |
| QSFP-H40G-AOC15M |
40GBASE アクティブ光ケーブル、15 m |
| QSFP 100 Gbps ケーブル（統合トランシーバ付き）（11） |
|
| QSFP-4SFP25G-CU1M |
100GBASE QSFP - 4 X SFP25G のパッシブ銅線スプリッタ ケーブル、1 m |
| QSFP-4SFP25G-CU2M |
100GBASE QSFP - 4 X SFP25G のパッシブ銅線スプリッタ ケーブル、2 m |
| QSFP-4SFP25G-CU3M |
100GBASE QSFP - 4 X SFP25G のパッシブ銅線スプリッタ ケーブル、3 m |
| QSFP-4SFP25G-CU5M |
100GBASE QSFP - 4 X SFP25G のパッシブ銅線スプリッタ ケーブル、5 m |
| QSFP-100 G-CU1M |
100GBASE-CR4 パッシブ銅ケーブル、1 m |
| QSFP-100G-CU2M |
100GBASE-CR4 パッシブ銅ケーブル、2 m |
| QSFP-100G-CU3M |
100GBASE-CR4 パッシブ銅ケーブル、3 m |
| QSFP-100G-CU5M |
100GBASE-CR4 パッシブ銅ケーブル、5 m |
| QSFP-100G-AOC1M |
100GBASE QSFP アクティブ光ケーブル、1 m |
| QSFP-100G-AOC2M |
100GBASE QSFP アクティブ光ケーブル、2 m |
| QSFP-100G-AOC3M |
100GBASE QSFP アクティブ光ケーブル、3 m |
| QSFP-100G-AOC5M |
100GBASE QSFP アクティブ光ケーブル、5 m |
| QSFP-100G-AOC7M |
100GBASE QSFP アクティブ光ケーブル、7 m |
| QSFP-100G-AOC10M |
100GBASE QSFP アクティブ光ケーブル、10 m |
| QSFP-100G-AOC15M |
100GBASE QSFP アクティブ光ケーブル、15 m |
| QSFP-100G-AOC20M |
100GBASE QSFP アクティブ光ケーブル、20 m |
| QSFP-100G-AOC25M |
100GBASE QSFP アクティブ光ケーブル、25 m |
| QSFP-100G-AOC30M |
100GBASE QSFP アクティブ光ケーブル、30 m |
注：
表 7 に、Cisco UCS VIC 15000 シリーズの発注情報を示します。
表 7 発注情報
| 製品番号 |
説明 |
| UCSX-ML-V5D200G |
Cisco UCS X210c M6 コンピューティングノード用 Cisco UCS VIC 15231 2x100G mLOM |
| UCSX-ML-V5Q50G |
Cisco UCS X210c-M6 コンピューティング ノード用の UCS VIC 15420 4x25G mLOM |
| UCSX-ME-V5Q50G |
Cisco UCS X210c-M6 コンピューティング ノード用の UCS VIC 15422 4x25G メザニン |
| UCSX-V5-BRIDGE |
X210c M6 コンピューティング ノードの VIC 15420 mLOM および VIC 15422 メザニン用の UCS VIC 15000 ブリッジ コネクタ |
| UCSC-M-V5Q50G |
C220-M6、C240-M6、C225-M6、C245-M6 向け Cisco UCS VIC 15428 クアッドポート 10/25/50G mLOM |
| UCSC-M-V5D200G |
C220-M6、C240-M6、C225-M6、C245-M6 向け Cisco UCS VIC 15238 デュアル ポート 40/100/200G mLOM |
| UCSB-ML-V5Q10G |
Cisco UCS B シリーズ M6 ブレード サーバー向け Cisco UCS VIC 15411 mLOM |
| UCSX-ML-V5D200G-D |
Cisco UCS X210c M7 コンピューティングノード用 Cisco UCS VIC 15231 2x100G mLOM |
| UCSX-ML-V5Q50G-D |
Cisco UCS X210c-M7 コンピューティング ノード用の UCS VIC 15420 4x25G mLOM |
| UCSX-ME-V5Q50G-D |
Cisco UCS X210c-M7 コンピューティング ノード用の UCS VIC 15422 4x25G メザニン |
| UCSX-V5-BRIDGE-D |
X210c M7 コンピュート ノードの VIC 15420 mLOM および VIC 15422 メザニン用の UCS VIC 15000 ブリッジ コネクタ |
| UCSC-M-V5Q50G-D |
C220-M7、C240-M7 用 Cisco UCS VIC 15428 クアッド ポート 10/25/50G mLOM |
| UCSC-M-V5D200G-D |
C220-M7、C240-M7 用 Cisco UCS VIC 15238 デュアル ポート 40/100/200G mLOM |
注： Cisco UCS VIC 15000 シリーズを注文する場合、「-D」サフィックスが付いている PID は UCS M7 サーバに固有の PID を注文しており、「-D」が付いていない PID は UCS M6 サーバ用です。「-D」の有無にかかわらず、VIC の機能と動作に違いはありません。
Cisco UCS VIC 15000 シリーズは、Cisco UCS X シリーズ M6/M7 サーバ、B シリーズ M6 ブレード サーバ、および C シリーズ M6/M7 ラック サーバで使用する目的で設計されました。
保証については、Cisco.com の製品保証のページを参照してください。
シスコの環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。
表 8 シスコの環境保全に関する情報
| 持続性に関するトピック |
参照先 |
|
| 全般 |
製品の材料に関する法律および規制に関する情報 |
|
| 製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
||
| 製品の回収および再利用プログラムに関する情報 |
||
| 持続性に関するお問い合わせ |
問い合わせ先：csr_inquiries@cisco.com |
|
| 標準規格 |
||
| 電源 |
消費電力 |
|
| 材料 |
製品パッケージの重量と材料 |
問い合わせ先：environment@cisco.com |
| 物理寸法 |
||
シスコは、業界をリードするパートナー企業とともに、データセンターのリソースを一元的に扱うことで、ユニファイド コンピューティング アーキテクチャへの移行を促進するサービスを提供します。シスコ パートナーの提供するサービスやユニファイド コンピューティング サービスは、データセンター リソースの迅速な展開、継続的な運用作業の簡素化、およびインフラストラクチャの最適化を実現し、ビジネス ニーズへのより適切な対応を可能にします。これらのサービスおよびその他のシスコ データセンター サービスの詳細については、http://www.cisco.com/c/ja_jp/products/servers-unified-computing/service-listing.html を参照してください。
Cisco ユニファイド コンピューティング サービスは、シスコがこれまで実現してきた技術革新の延長線上に生まれたシステムです。シスコは長年にわたり、業界標準の技術開発や、ネットワークをプラットフォームとして数々の新技術を投入することで、ビジネス成果に貢献してきました。最近の例としては、IP テレフォニー、LAN スイッチング、ユニファイド コミュニケーション、ユニファイド I/O などがあります。シスコは、Unified Data Center 戦略のユニファイド コンピューティング段階に数年前から取り組んでおり、シスコ自身の持つネットワーキングとストレージ アクセスの専門技術をさらに増強するために、コンピューティングおよび仮想化の分野で豊富な経験を持つ業界各社と提携しています。その結果、Cisco Nexus™ ファミリをはじめ、ユニファイド ファブリックやサーバの仮想化の基盤となるテクノロジーが開発されました。Cisco UCS は、この段階の集大成であり、アーキテクチャ、テクノロジー、パートナーシップ、サービスの各分野に大きな進歩をもたらしています。最先端の ASIC、統合管理、標準ベースのコンピューティング コンポーネントにネットワークのインテリジェンスとスケーラビリティを統合するというシステム的なアプローチでコンピューティングに取り組んできたシスコだからこそ、この分野に画期的な技術革新をもたらすことができるのです。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital® により、目標を達成するための適切な技術を簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。
Cisco UCS の詳細については、https://www.cisco.com/c/ja_jp/products/servers-unified-computing/index.html を参照してください。
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
| 新しいトランシーバ マトリックスを追加 |
該当する場合 |
10/20/2022 |
