瞭解並配置EAP-TLS with Mobility Express和ISE

簡介

本檔案介紹如何在行動化Express控制器中設定具有802.1x安全性的無線區域網路(WLAN)。本文檔還專門介紹可擴展身份驗證協定(EAP) — 傳輸層安全(TLS)的使用。

必要條件

需求

思科建議您瞭解以下主題：

• Mobility Express初始設定
• 802.1x 驗證程序
• 憑證

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• WLC 5508 8.5 版
• 身分識別服務引擎 (ISE) 2.1 版

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

EAP-TLS 流程

EAP-TLS 流程中的步驟

1. 無線用戶端與存取點 (AP) 建立關聯。

2. AP 此時不允許用戶端傳送任何資料與傳送驗證要求。

3. 要求者會以 EAP-Response Identity 回應。WLC 接著會將使用者 ID 資訊傳播至驗證伺服器。

4. RADIUS 伺服器會以 EAP-TLS 起始封包回應用戶端。EAP-TLS 對話會在此時開始。

5. 同儕節點會將 EAP-Response 傳送回驗證伺服器，其中包含「client_hello」交握訊息（針對 NULL 設定的密碼）。

6. 驗證伺服器會以 Access-challenge 封包回應，其中包含：

TLS server_hello
handshake message
certificate
server_key_exchange
certificate request
server_hello_done.

7. 用戶端會以 EAP-Response 訊息回應，其中包含：

Certificate ¬ Server can validate to verify that it is trusted.

client_key_exchange

certificate_verify ¬ Verifies the server is trusted

change_cipher_spec

TLS finished

8. 用戶端成功驗證後，RADIUS 伺服器會以 Access-challenge 回應，其中包含「change_cipher_spec」和交握結束訊息。擷取此訊息時，用戶端會確認雜湊以驗證 RADIUS 伺服器。新的加密金鑰會在 TLS 交握期間透過密碼動態衍生。

9. 此時，支援 EAP-TLS 的無線用戶端可存取無線網路。

設定

Cisco Mobility Express

步驟1。第一步是在Mobility Express上建立WLAN。若要建立WLAN，請導覽至WLAN > Add new WLAN，如下圖所示。

步驟2.按一下Add new WLAN後，系統會顯示一個新的彈出視窗。若要建立設定檔名稱，請導覽至新增的WLAN > General，如下圖所示。

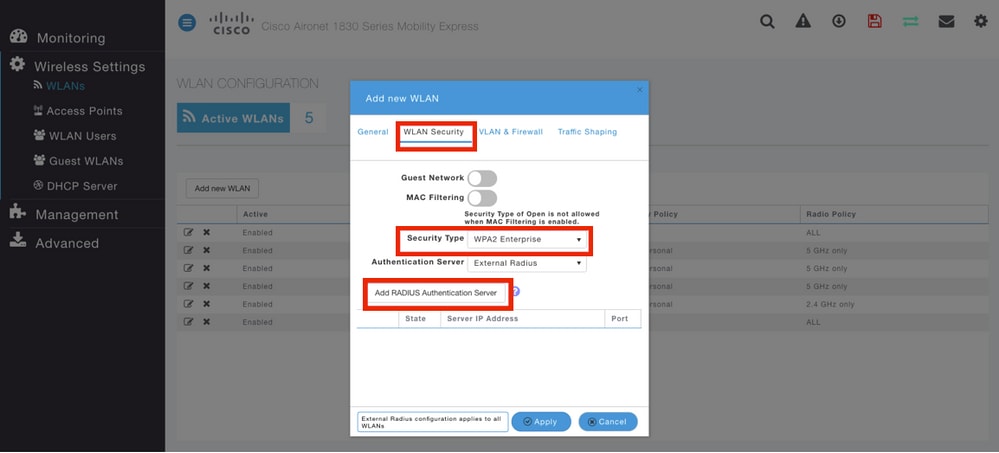

步驟3.將驗證型別配置為802.1x的WPA Enterprise，並在Add new WLAN > WLAN Security下配置RADIUS伺服器，如下圖所示。

步驟4.按一下「Add RADIUS Authentication Server」，並提供RADIUS伺服器的IP位址和共用密碼（必須與ISE上的設定完全相符），然後按一下「Apply」，如下圖所示。

採用Cisco Mobility Express的ISE

EAP-TLS 設定

為了構建策略，您需要建立允許在策略中使用的協定清單。由於 dot1x 原則已寫入，因此請根據原則設定方式指定允許的 EAP 類型。

如果使用預設，即表示您允許大多數用於驗證的 EAP 類型（如果您需要鎖定特定 EAP 類型的存取權，則預設設定可能不會是首選的類型）。

步驟1。導覽至Policy > Policy Elements > Results > Authentication > Allowed Protocols，然後按一下Add，如下圖所示。

步驟 2. 在此「允許的通訊協定」清單中，可以輸入清單的名稱。在此案例中，「允許 EAP-TLS」方塊已核取，而其他方塊已取消核取（如影像所示）。

ISE上的移動性Express設定

步驟 1. 開啟 ISE 主控台，然後導覽至「管理」>「網路資源」>「網路裝置」>「新增」（如影像所示）。

步驟 2. 輸入資訊（如影像所示）。

ISE 的信任憑證

步驟 1. 導覽至「管理」>「系統」>「憑證」>「憑證管理」>「受信任的憑證」。

按一下「匯入」以將憑證匯入至 ISE。在 ISE 新增 WLC 並建立使用者後，您需要執行 EAP-TLS 最重要的作業：信任 ISE 的憑證。為此，您需要產生CSR。

步驟2.導覽至管理>憑證>憑證簽署請求>產生憑證簽署請求(CSR)，如下圖所示。

步驟3。若要產生CSR，請導覽至Usage，然後從Certificate(s)will be used下拉選項中選擇EAP Authentication，如下圖所示。

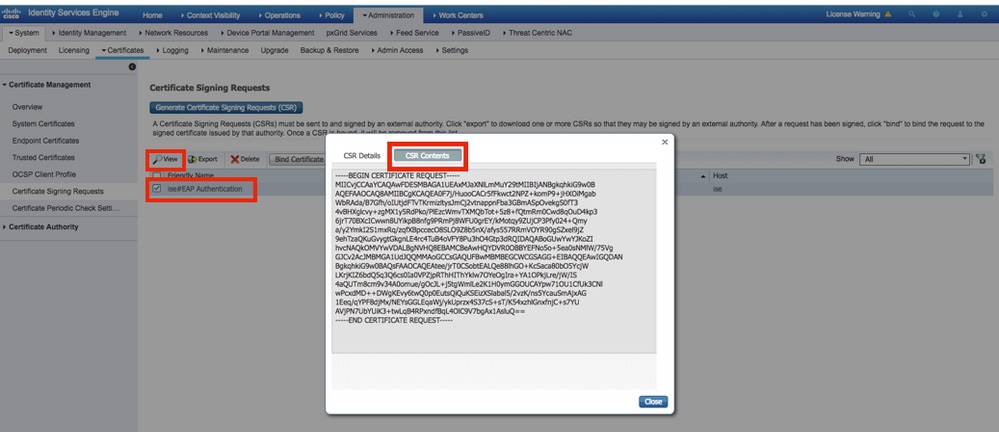

步驟 4. 在 ISE 產生的 CSR 可檢視。按一下「檢視」（如影像所示）。

步驟5.產生CSR後，瀏覽至CA伺服器，然後按一下Request a certificate，如下圖所示：

步驟6。申請憑證後，您會收到User Certificate和advanced certificate request的選項，請按一下advanced certificate request，如下圖所示。

步驟 7. 在「Base-64 編碼的憑證要求」中貼上產生的 CSR。在「Certificate Template: 」下拉選項中，選擇「Web Server」，然後按一下「Submit」，如下圖所示。

步驟 8. 按一下「提交」後，您會取得選取憑證類型的選項，選取「Base-64 編碼」，然後按「下載憑證鏈結」（如影像所示）。

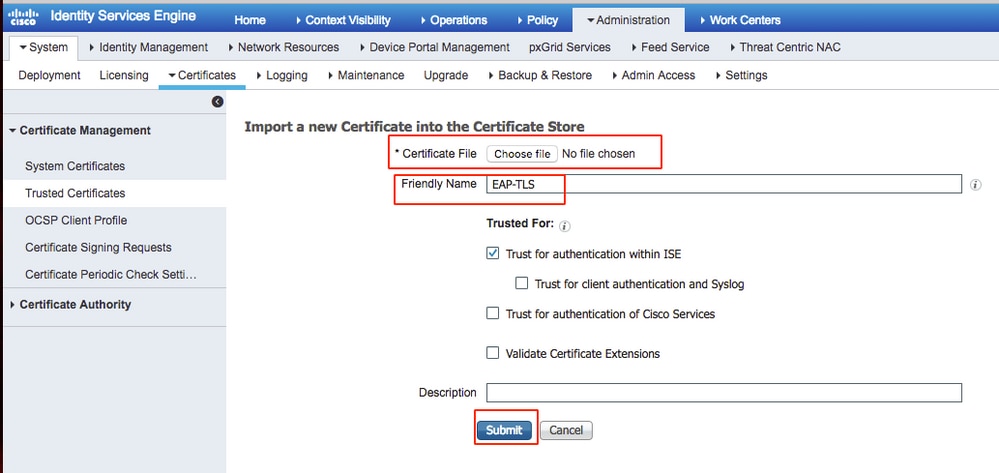

步驟 9. ISE 伺服器的憑證下載隨即完成。您可擷取憑證，該憑證將會包含兩個憑證，一個為根憑證，另一個為中繼憑證。根憑證可在「管理」>「憑證」>「受信任的憑證」>「匯入」下匯入（如影像所示）。

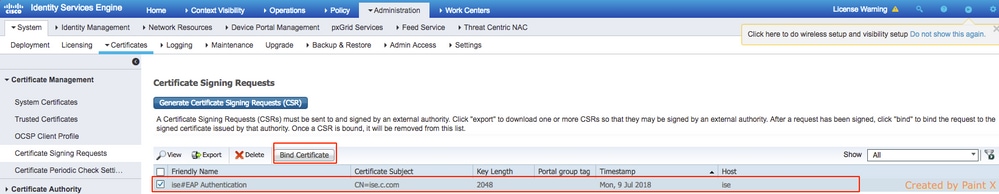

步驟 10. 按一下「提交」後，該憑證會新增至受信任的憑證清單。此外，需要使用中繼憑證才可與 CSR 繫結（如影像所示）。

步驟 11. 按一下「繫結憑證」後，其中具有選項可選擇儲存於桌上型電腦的憑證檔案。瀏覽至中繼憑證，然後按一下「提交」（如影像所示）。

步驟12。若要檢視憑證，請導覽至管理>憑證>系統憑證，如下圖所示。

EAP-TLS 的用戶端

下載用戶端電腦（Windows 桌上型電腦）的使用者憑證

步驟 1. 若要透過 EAP-TLS 驗證無線使用者，您必須產生用戶端憑證。將您的 Windows 電腦連接至網路，即可存取伺服器。開啟 Web 瀏覽器，然後輸入此網址：https://sever ip addr/certsrv---

步驟2.請注意，CA必須與為ISE下載證書的CA相同。

為此，您需要瀏覽用於下載伺服器憑證的相同 CA 伺服器。在相同 CA 上，按一下「要求憑證」（如同先前執行的動作），但此時您需要選取「使用者」做為憑證範本（如影像所示）。

步驟 3. 接著，按一下「下載憑證鏈結」（如同先前針對伺服器執行的動作）。

獲得證書後，請按照以下步驟操作，以便在windows筆記型電腦上匯入證書。

步驟 4. 若要匯入憑證，您需要透過 Microsoft Management Console (MMC) 存取。

1. 若要開啟 MMC，請導覽至「開始」>「執行」>「MMC」。
2. 導覽至「檔案」>「新增/移除嵌入式管理單元」。
3. 按兩下「憑證」。
4. 選擇Computer Account。
5. 選取「本機電腦」>「完成」。
6. 按一下「確定」，以結束「嵌入式管理單元」視窗。
7. 按一下「憑證」>「個人」>「憑證」旁的 [+]。
8. 以滑鼠右鍵按一下「憑證」，然後選取「所有工作」>「匯入」。
9. 按「Next」（下一步）。
10. 按一下「Browse」。
11. 選取您想匯入的 .cer, .crt, or .pfx。
12. 按一下「Open」。
13. 按「Next」（下一步）。
14. 選取「自動根據憑證類型來選取憑證存放區」。
15. 按一下「完成並確定」。

憑證匯入完成後，您需要將無線用戶端（此範例為 Windows 桌上型電腦）設定為 EAP-TLS。

EAP-TLS 的無線設定檔

步驟1.更改之前為受保護的可擴展身份驗證協定(PEAP)建立的無線配置檔案，以便改用EAP-TLS。按一下「EAP 無線設定檔」。

步驟 2. 選取「Microsoft:智慧卡或其他證書，然後按一下OK，如下圖所示。

步驟3.按一下Settings，然後選擇從CA伺服器核發的根憑證，如下圖所示。

步驟4.按一下Advanced Settings，然後在802.1x settings索引標籤中選擇User or computer authentication，如下圖所示。

步驟5.現在，嘗試再次連線到無線網路，選擇正確的配置檔案（本示例中的EAP）和連線。您已連線至無線網路（如影像所示）。

驗證

使用本節內容，確認您的組態是否正常運作。

步驟1.客戶端EAP型別必須為EAP-TLS。這表示客戶端已使用EAP-TLS完成身份驗證，獲取了IP地址並準備傳遞流量，如圖所示。

步驟2.以下是控制器CLI中的使用者端詳細資訊（剪下的輸出）：

(Cisco Controller) >show client detail 34:02:86:96:2f:b7
Client MAC Address............................... 34:02:86:96:2f:b7
Client Username ................................. Administrator
AP MAC Address................................... c8:f9:f9:83:47:b0
AP Name.......................................... AP442b.03a9.7f72
AP radio slot Id................................. 1
Client State..................................... Associated
Client User Group................................ Administrator
Client NAC OOB State............................. Access
Wireless LAN Id.................................. 6
Wireless LAN Network Name (SSID)................. ME_EAP
Wireless LAN Profile Name........................ ME_EAP
Hotspot (802.11u)................................ Not Supported
BSSID............................................ c8:f9:f9:83:47:ba
Connected For ................................... 18 secs
Channel.......................................... 56
IP Address....................................... 10.127.209.55
Gateway Address.................................. 10.127.209.49
Netmask.......................................... 255.255.255.240
IPv6 Address..................................... fe80::2818:15a4:65f9:842
--More-- or (q)uit
Security Policy Completed........................ Yes
Policy Manager State............................. RUN
Policy Type...................................... WPA2
Authentication Key Management.................... 802.1x
Encryption Cipher................................ CCMP-128 (AES)
Protected Management Frame ...................... No
Management Frame Protection...................... No
EAP Type......................................... EAP-TLS

步驟3.在ISE上，導航到Context Visibility > End Points > Attributes，如下圖所示。

疑難排解

目前尚無適用於此組態的具體疑難排解資訊。
