    簡介

    本檔案介紹如何使用Wi-Fi Protected Access 2(WPA2)Enterprise security(含Mobility Express控制器和外部遠端驗證撥入使用者服務(RADIUS)伺服器)設定WLAN（無線區域網路）。身份服務引擎(ISE)用作外部RADIUS伺服器的示例。

    本指南中使用的可擴展身份驗證協定(EAP)是受保護的可擴展身份驗證協定(PEAP)。 此外，使用者端會指派給特定的VLAN（除了指派給WLAN的任何預設值這個VLAN）。

    必要條件

    需求

    思科建議您瞭解以下主題：

    • 802.1x
    • PEAP
    • 證書頒發機構(CA)
    • 憑證

    採用元件

    本文中的資訊係根據以下軟體和硬體版本：

    ME v8.2

    ISE v2.1

    Windows 10筆記型電腦

    本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路正在作用，請確保您已瞭解任何指令可能造成的影響。

    設定

    網路圖表

    組態

    一般步驟如下：

    1. 在ME中建立服務集識別符號(SSID)，並在ME上宣告RADIUS伺服器（本示例中的ISE）
    2. 在RADIUS伺服器(ISE)上宣告ME
    3. 在ISE上建立身份驗證規則
    4. 在ISE上建立授權規則
    5. 配置終端

    ME上的配置

    若要允許RADIUS伺服器和ME之間的通訊，需要在ME上註冊RADIUS伺服器，反之亦然。此步驟顯示如何在ME上註冊RADIUS伺服器。

    步驟1.開啟ME的GUI並導航至 Wireless Settings > WLANs > Add new WLAN。

    步驟2.選擇WLAN的名稱。

    步驟3.在WLAN Security頁籤下指定安全配置。

    選擇WPA2 Enterprise，對於Authentication server選擇External RADIUS。按一下編輯選項以新增RADIUS的IP地址並選擇共享密鑰。



     <a.b.c.d>對應於RADIUS伺服器。

    步驟4.為SSID分配VLAN。

    如果需要將SSID分配給AP的VLAN，則可以跳過此步驟。

    要將此SSID的使用者分配給特定VLAN（AP的VLAN除外），請啟用Use VLAN Tagging並分配所需的VLAN ID。

    附註：如果使用VLAN標籤，請確保將接入點所連線的switchport配置為中繼埠，並將AP VLAN配置為本徵。

    步驟5.按一下Apply 以完成設定。

    步驟6.可選，將WLAN配置為接受VLAN覆蓋。

    在WLAN上啟用AAA覆寫，並新增所需的VLAN。為此，您需要開啟ME管理介面的CLI會話並發出以下命令：

    >config wlan disable <wlan-id>
>config wlan aaa-override enable <wlan-id>
>config wlan enable <wlan-id>
    >config flexconnect group default-flexgroup vlan add <vlan-id>

    在ISE上宣告我

    步驟1.開啟ISE控制檯並導航到管理>網路資源>網路裝置>新增。

    步驟2.輸入資訊。

    或者，可以指定型號名稱、軟體版本、說明並根據裝置型別、位置或WLC分配網路裝置組。

    a.b.c.d對應於ME的IP地址。

    有關網路裝置組的詳細資訊，請檢視此連結：

    ISE – 網路裝置群組

    在ISE上建立新使用者

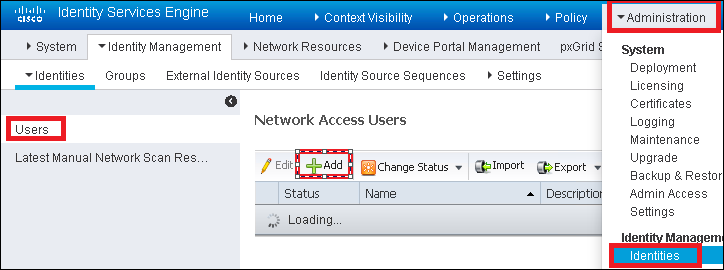

    步驟1.導航至 管理>身份管理>身份>使用者>新增。

    步驟2.輸入資訊。

    在此示例中，此使用者屬於名為ALL_ACCOUNTS的組，但可以根據需要對其進行調整。

    建立身份驗證規則

    驗證規則用於驗證使用者的憑證是否正確（驗證使用者是否真正是其所言者）並限制允許其使用的驗證方法。

    步驟1.  導覽 到Policy > Authentication。

    步驟2.插入新的身份驗證規則。

    為此，請導航至Policy > Authentication > Insert new row above/below。

    步驟3.輸入所需資訊

    此身份驗證規則示例允許在Default Network Access清單中列出的所有協定，這適用於無線802.1x客戶端的身份驗證請求（使用Called-Station-ID），並以ise-ssid結尾。

    此外，為與此身份驗證規則匹配的客戶端選擇身份源，在本例中將該身份源用於內部使用者

    完成後，按一下Done和Save

    有關「允許協定策略」的詳細資訊，請參閱以下連結：

    允許的協定服務

    有關身份源的詳細資訊，請查閱以下連結：

    建立使用者身份組

    建立授權規則

    授權規則是負責確定是否允許客戶端加入網路的規則

    步驟1。導覽至Policy > Authorization。

    步驟2.插入新規則。導航到Policy > Authorization > Insert New Rule Above/Below。

    步驟3.輸入資訊。

    首先為規則以及儲存使用者的身份組選擇一個名稱。在本示例中，使用者儲存在組ALL_ACCOUNTS中。

    然後，選擇其他條件，使授權過程符合此規則。在本示例中，如果授權進程使用802.1x無線，並且稱為站ID以ise-ssid結束，則授權進程會到達此規則。

    最後，選擇允許客戶端加入網路的授權配置檔案，按一下完成並儲存。

    或者，建立新的授權配置檔案，將無線客戶端分配到不同的VLAN:

    輸入以下資訊：

    終端裝置的配置

    將Windows 10筆記型電腦配置為使用PEAP/MS-CHAPv2(Microsoft版本的質詢 — 握手身份驗證協定第2版)通過802.1x身份驗證連接到SSID。

    在此配置示例中，ISE使用其自簽名證書執行身份驗證。

    要在Windows電腦上建立WLAN配置檔案，有兩個選項：

    1. 在電腦上安裝自簽名證書以驗證並信任ISE伺服器完成身份驗證
    2. 繞過RADIUS伺服器的驗證，並信任任何用於執行驗證的RADIUS伺服器（不建議，因為這可能成為安全問題）

     有關這些選項的配置，請參閱終端裝置配置 — 建立WLAN配置檔案 — 步驟7。

    終端裝置配置 — 安裝ISE自簽名證書

    步驟1.從ISE匯出自簽名證書。

    登入到ISE並導航到管理>系統>證書>系統證書。

    然後選擇用於EAP身份驗證的證書，然後按一下匯出。

    將證書儲存到所需位置。此證書安裝在Windows電腦上。

    步驟2.在Windows電腦上安裝證書。

    將之前匯出的證書複製到Windows電腦，將檔案的副檔名從.pem更改為.crt，然後按兩下該檔案並選擇安裝證書…….

    選擇將其安裝在Local Machine中，然後按一下Next(下一步)。

    選擇將所有證書放入以下儲存，然後瀏覽並選擇受信任的根證書頒發機構。完成之後，按一下「下一步」。

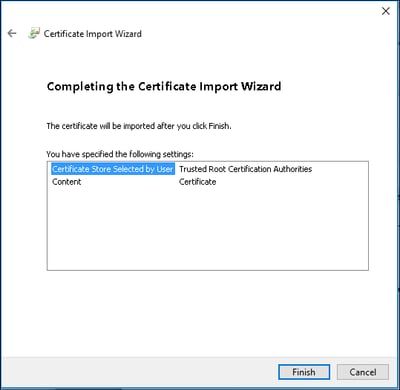

    然後按一下完成。

    最後按一下Yes確認證書安裝。

    最後按一下確定。

    終端裝置組態 — 建立WLAN設定檔

    步驟1.按一下右鍵開始圖示並選擇控制面板。

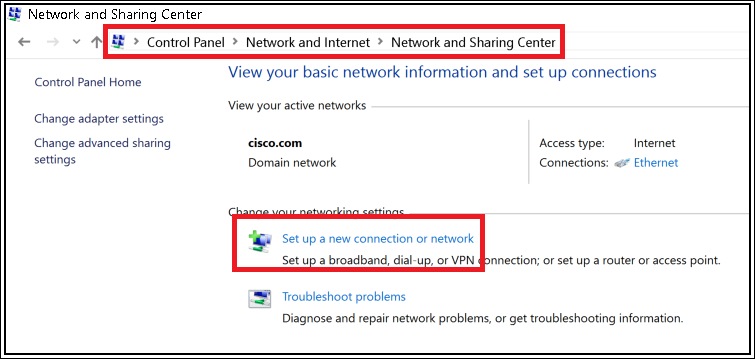

    步驟2.導覽至Network and Internet，然後導覽至Network and Sharing Center，然後按一下Set up a new connection or network。

    步驟3.選擇Manually connect to a wireless network（手動連線到無線網路），然後單擊Next(下一步)。

    步驟4.輸入SSID名稱和安全型別WPA2-Enterprise的資訊，然後按一下下一步。

    步驟5.選擇更改連線設定以自定義WLAN配置檔案的配置。

    步驟6.導覽至Security索引標籤，然後按一下Settings。

    步驟7.選擇是否已驗證RADIUS伺服器。

    如果是，啟用驗證證書並從受信任的根證書頒發機構(Trusted Root Certification Authorities)中驗證伺服器的身份：清單選擇ISE的自簽名證書。

    選擇Configure並禁用Automatically use my Windows logon name and password..後，按一下OK

    步驟8.配置使用者憑據

    返回Security頁籤後，選擇Advanced settings，將身份驗證模式指定為User authentication，並儲存在ISE上配置的用於驗證使用者的憑據。

    驗證

    驗證流程可以從WLC或ISE角度驗證。

    ME上的身份驗證過程

    運行此命令可監控特定使用者的身份驗證過程：



    > debug client <mac-add-client>

    身份驗證成功的示例（某些輸出被省略）：



    *apfMsConnTask_0: Nov 25 16:36:24.333: 08:74:02:77:13:45 Processing assoc-req station:08:74:02:77:13:45 AP:38:ed:18:c6:7b:40-01 thread:669ba80
    *apfMsConnTask_0: Nov 25 16:36:24.333: 08:74:02:77:13:45 Association received from mobile on BSSID 38:ed:18:c6:7b:4d AP 1852-4
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Applying site-specific Local Bridging override for station 08:74:02:77:13:45 - vapId 3, site 'FlexGroup', interface 'management'
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Applying Local Bridging Interface Policy for station 08:74:02:77:13:45 - vlan 0, interface id 0, interface 'management'
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Set Clinet Non AP specific apfMsAccessVlan = 2400
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 This apfMsAccessVlan may be changed later from AAA after L2 Auth
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Received 802.11i 802.1X key management suite, enabling dot1x Authentication
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 START (0) Change state to AUTHCHECK (2) last state START (0)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 AUTHCHECK (2) Change state to 8021X_REQD (3) last state AUTHCHECK (2)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 8021X_REQD (3) DHCP required on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3for this client
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 apfPemAddUser2:session timeout forstation 08:74:02:77:13:45 - Session Tout 0, apfMsTimeOut '0' and sessionTimerRunning flag is 0
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Stopping deletion of Mobile Station: (callerId: 48)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Func: apfPemAddUser2, Ms Timeout = 0, Session Timeout = 0
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Sending assoc-resp with status 0 station:08:74:02:77:13:45 AP:38:ed:18:c6:7b:40-01 on apVapId 3
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Sending Assoc Response to station on BSSID 38:ed:18:c6:7b:4d (status 0) ApVapId 3 Slot 1
    *spamApTask0: Nov 25 16:36:24.341: 08:74:02:77:13:45 Sent dot1x auth initiate message for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 reauth_sm state transition 0 ---> 1 for mobile 08:74:02:77:13:45 at 1x_reauth_sm.c:47
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 EAP-PARAM Debug - eap-params for Wlan-Id :3 is disabled - applying Global eap timers and retries
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Disable re-auth, use PMK lifetime.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Station 08:74:02:77:13:45 setting dot1x reauth timeout = 1800
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 dot1x - moving mobile 08:74:02:77:13:45 into Connecting state
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Sending EAP-Request/Identity to mobile 08:74:02:77:13:45 (EAP Id 1)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.401: 08:74:02:77:13:45 Received EAPOL EAPPKT from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.401: 08:74:02:77:13:45 Received Identity Response (count=1) from mobile 08:74:02:77:13:45
    .
    .
    .
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Processing Access-Accept for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Username entry (user1) created in mscb for mobile, length = 253
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Station 08:74:02:77:13:45 setting dot1x reauth timeout = 1800
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Creating a PKC PMKID Cache entry for station 08:74:02:77:13:45 (RSN 2)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Adding BSSID 38:ed:18:c6:7b:4d to PMKID cache at index 0 for station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: New PMKID: (16)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] 80 3a 20 8c 8f c2 4c 18 7d 4c 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Adding Audit session ID payload in Mobility handoff
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 0 PMK-update groupcast messages sent
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 PMK sent to mobility group
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Disabling re-auth since PMK lifetime can take care of same.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Sending EAP-Success to mobile 08:74:02:77:13:45 (EAP Id 70)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Freeing AAACB from Dot1xCB as AAA auth is done for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Found an cache entry for BSSID 38:ed:18:c6:7b:4d in PMKID cache at index 0 of station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Found an cache entry for BSSID 38:ed:18:c6:7b:4d in PMKID cache at index 0 of station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: Including PMKID in M1 (16)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] 80 3a 20 8c 8f c2 4c 18 7d 4c 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: M1 - Key Data: (22)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] dd 14 00 0f ac 04 80 3a 20 8c 8f c2 4c 18 7d 4c
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0016] 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Starting key exchange to mobile 08:74:02:77:13:45, data packets will be dropped
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Sending EAPOL-Key Message to mobile 08:74:02:77:13:45
     state INITPMK (message 1), replay counter 00.00.00.00.00.00.00.00
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Reusing allocated memory for EAP Pkt for retransmission to mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Entering Backend Auth Success state (id=70) for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Received Auth Success while in Authenticating state for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 dot1x - moving mobile 08:74:02:77:13:45 into Authenticated state
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received EAPOL-Key from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received EAPOL-key in PTK_START state (message 2) from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Successfully computed PTK from PMK!!!
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received valid MIC in EAPOL Key Message M2!!!!!
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000000: 30 14 01 00 00 0f ac 04 01 00 00 0f ac 04 01 00 0...............
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000010: 00 0f ac 01 0c 00 ......
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000000: 01 00 00 0f ac 04 01 00 00 0f ac 04 01 00 00 0f ................
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000010: ac 01 0c 00 ....
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 PMK: Sending cache add
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Stopping retransmission timer for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Sending EAPOL-Key Message to mobile 08:74:02:77:13:45
     state PTKINITNEGOTIATING (message 3), replay counter 00.00.00.00.00.00.00.01
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Reusing allocated memory for EAP Pkt for retransmission to mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Received EAPOL-key in PTKINITNEGOTIATING state (message 4) from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Stopping retransmission timer for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 8021X_REQD (3) Change state to L2AUTHCOMPLETE (4) last state 8021X_REQD (3)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Mobility query, PEM State: L2AUTHCOMPLETE
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building Mobile Announce :
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building Client Payload:
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Ip: 0.0.0.0
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Vlan Ip: 172.16.0.136, Vlan mask : 255.255.255.224
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Vap Security: 16384
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Virtual Ip: 192.0.2.1
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 ssid: ise-ssid
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building VlanIpPayload.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) DHCP required on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3for this client
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Not Using WMM Compliance code qosCap 00
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) Plumbed mobile LWAPP rule on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3 flex-acl-name:
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) Change state to DHCP_REQD (7) last state L2AUTHCOMPLETE (4)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6623, Adding TMP rule
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Adding Fast Path rule
     type = Airespace AP - Learn IP address
     on AP 38:ed:18:c6:7b:40, slot 1, interface = 1, QOS = 0
     IPv4 ACL ID = 255, IPv
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) mobility role update request from Unassociated to Local
     Peer = 0.0.0.0, Old Anchor = 0.0.0.0, New Anchor = 172.16.0.136
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) State Update from Mobility-Incomplete to Mobility-Complete, mobility role=Local, client state=APF_MS_STATE_ASSOCIATED
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6261, Adding TMP rule
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Replacing Fast Path rule
     type = Airespace AP - Learn IP address
     on AP 38:ed:18:c6:7b:40, slot 1, interface = 1, QOS = 0
     IPv4 ACL ID = 255,
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Successfully plumbed mobile rule (IPv4 ACL ID 255, IPv6 ACL ID 255, L2 ACL ID 255)
    *pemReceiveTask: Nov 25 16:36:25.990: 08:74:02:77:13:45 0.0.0.0 Added NPU entry of type 9, dtlFlags 0x0
    *pemReceiveTask: Nov 25 16:36:25.990: 08:74:02:77:13:45 0.0.0.0 Added NPU entry of type 9, dtlFlags 0x0
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 WcdbClientUpdate: IP Binding from WCDB ip_learn_type 1, add_or_delete 1
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 IPv4 Addr: 0:0:0:0
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 In apfRegisterIpAddrOnMscb_debug: regType=1 Invalid src IP address, 0.0.0.0 is part of reserved ip address range (caller apf_ms.c:3593)
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 IPv4 Addr: 0:0:0:0
    *apfReceiveTask: Nov 25 16:36:27.840: 08:74:02:77:13:45 WcdbClientUpdate: IP Binding from WCDB ip_learn_type 1, add_or_delete 1
    *apfReceiveTask: Nov 25 16:36:27.841: 08:74:02:77:13:45 172.16.0.16 DHCP_REQD (7) Change state to RUN (20) last state DHCP_REQD (7)

    若要輕鬆讀取偵錯使用者端輸出，請使用無線偵錯分析器工具：

    無線偵錯分析器

    ISE上的身份驗證過程

    導覽至Operations > RADIUS > Live Logs，以檢視分配給使用者的身份驗證策略、授權策略和授權配置檔案。

     有關詳細資訊，請按一下Details檢視更詳細的身份驗證過程。
