簡介
本文檔介紹如何對APNS「400錯誤請求」錯誤進行故障排除;Cisco bug IDCSCvi01660中記錄的已知問題。
必要條件
需求
思科建議您瞭解以下主題:
Apple Push Notifications
組態.
Apple Push Notifications
功能。
採用元件
本檔案所述內容不限於特定硬體和軟體版本。
本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除(預設)的組態來啟動。如果您的網路運作中,請確保您瞭解任何指令可能造成的影響。
背景資訊
當集群啟用推送通知後,Cisco Unified Communications Manager和IM and Presence Service使用Apple或Google雲的推送通知服務將推送通知傳送到在iOS或Android裝置上運行的相容Cisco Jabber或Webex客戶端。推式通知使您的系統與客戶端通訊,即使在它進入後台模式(也稱為掛起模式)後也是如此。 如果沒有推送通知,系統可能無法向進入後台模式的客戶端傳送呼叫或消息。
要通過Cisco Cloud進行身份驗證,Cisco Communications Manager Server會在自註冊過程中生成令牌。如果您收到「400 bad request」消息,則推送通知服務的電腦訪問令牌已過期,您需要根據文檔手動更新訪問令牌:
https://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cucm/push_notifications/cucm_b_push-notifications-deployment-guide/cucm_b_push-notifications-deployment-guide_chapter_01.html?bookSearch=true
疑難排解
設定下一個日誌以調試並使用即時監控工具收集日誌:
思科整合通訊管理員:
思科推送通知服務
思科管理代理服務
Cisco Unified Communications Manager IM and Presence:
Cisco XCP組態管理員
Cisco XCP路由器
在Cisco Push Notification Service日誌中,可以看到CUCM在獲取令APNS失敗的令牌時收到多個400響應,因此計數器不會增加:
2024-07-16 15:09:50,514 DEBUG [Timer-144] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
2024-07-16 15:19:51,007 DEBUG [Timer-145] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
2024-07-16 15:29:51,605 DEBUG [Timer-146] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
2024-07-16 15:39:52,096 DEBUG [Timer-147] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
2024-07-16 15:49:52,565 DEBUG [Timer-148] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
2024-07-16 15:59:53,032 DEBUG [Timer-149] ccmpns.CCMPNServer (CCMPNServer.java:306) - fetchAndStoreAccessToken() Response received : 400
在發出呼叫前後的Cisco XCP路由器日誌上可以看到無效響應:
2024-07-16 17:21:43,464 DEBUG [Timer-1382] xmlframework.XCPConfigMgr - FetchAndStoreAccessToken: Calling createAccessToken() with granttype:refresh_token, refreshToken:MTc2YzFhN2YtMDA1Ny00MTVlLWJGZmMjcwYTU3MjY1NGI1NzItZmE0, accessTokenURL proxyUsernamenull
2024-07-16 17:21:43,468 INFO [Timer-1382] utilities.CloudOnboarding - TRACKING ID:::::::FOS_e8e8ee93-818f-4fe5-8a23-6b08a879b91b
2024-07-16 17:21:43,790 ERROR [Timer-1382] utilities.TomcatTrustManager - checkServerTrusted:entered
2024-07-16 17:21:43,791 ERROR [Timer-1382] utilities.TomcatTrustManager - checkServerTrusted:entered 2
2024-07-16 17:21:43,958 DEBUG [Timer-1382] xmlframework.XCPConfigMgr - XCPConfigMgr:Inside responseStatus()
2024-07-16 17:21:43,958 ERROR [Timer-1382] xmlframework.XCPConfigMgr - 400 Bad Request: invalid_request, unsupported_grant_type, invalid_client, invalid_refresh_token, tokenlimit_reached
2019-07-16 17:21:43,958 DEBUG [Timer-1382] xmlframework.XCPConfigMgr - XCPConfigMgr:FetchAndStoreAccessToken: Inside Finally Block
這是已知思科錯誤ID CSCvi01660。
解決方案
構建一個實驗室系統並將實驗室中的刷新令牌更新到生產系統。
部署實驗室系統後,請執行以下步驟:
步驟 1:

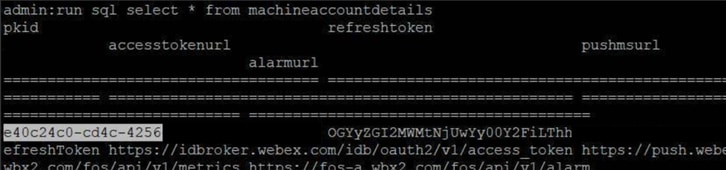

在Call Manager發佈伺服器上,開啟CLI會話並運行命令「run sql select * from machineaccountdetails」,然後將所有輸出儲存在.txt檔案中:

儲存所有輸出後,請特別注意Call Manager kid,例如,我們的實驗室環境為「e40c24c0-cd4c-4256」。
此外,在實驗室環境中運行命令「run sql select * from machineaccountdetails」,並將所有輸出儲存在.txt檔案中。
請特別注意實驗室環境中的refreshtoken,因為這是用於替換生產環境中的無效令牌的有效令牌。在我們的實驗室環境中類似於「OGYyZGI2MWMtNjUwYy00Y2FiLThh」。
步驟 2:
我們需要用有效的實驗室令牌替換您當前未工作的刷新令牌。
儲存生產包後,請在生產Call Manager發佈器中運行此SQL查詢:
運行sql update machineaccountdetails set refreshtoken='here goes the valid refresh token of your laboratory environment' where pkid='here goes your production pkid'。
以前的sql查詢使用實驗室環境中的工作令牌更改非工作令牌。
步驟 3:
使用實驗室刷新令牌更新machineaccountdetails後,請重新啟動以下服務:
思科整合通訊管理員::
- 思科管理代理服務(CMAS)
- 思科推送通知服務(CCMPNS)
- Tomcat
Cisco Unified Communications Manager IM and Presence:
這些服務必須在數小時後重新啟動,以避免任何服務影響。
驗證
現在,在所有節點(包括IMP)上再次運行「run sql select * from machineaccountdetails」,並立即驗證您是否具有我的刷新令牌。
