為UCS機架式伺服器配置物理KVM
簡介
本檔案介紹將實體鍵盤/影片/滑鼠(KVM)連線到整合運算系統(UCS)C系列伺服器的程式。
必要條件
需求
思科建議您瞭解以下主題：
- 影片圖形陣列(VGA)介面
- DB-9串列聯結器
採用元件
本檔案中的資訊是根據以下硬體元件：
- VGA顯示器
- USB鍵盤
- 支援帶Cisco產品ID N20-BKVM的Cisco KVM電纜；或USB電纜和VGA DB-15電纜
本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。
相關產品
Cisco UCS C系列伺服器，也稱為機架式伺服器。以C240 M5為例。
電纜選項/聯結器
1. N20-BKVM:伺服器控制檯埠的KVM電纜（參考連結）

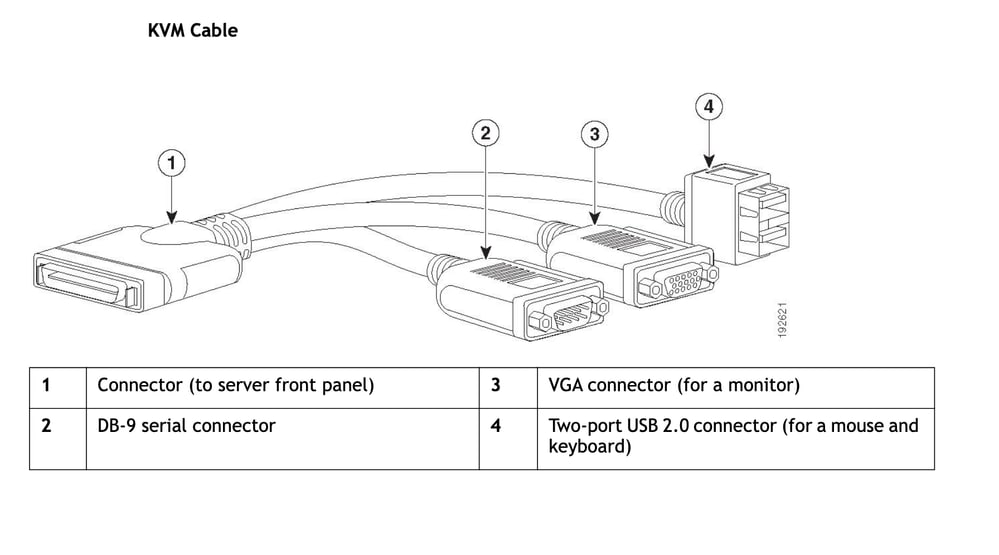

KVM電纜KVM電纜提供到伺服器的連線，提供DB9串列聯結器、顯示器的VGA聯結器以及鍵盤和滑鼠的雙USB 2.0埠。使用此電纜，您可以直接連線到伺服器上運行的作業系統和BIOS。
KVM聯結器

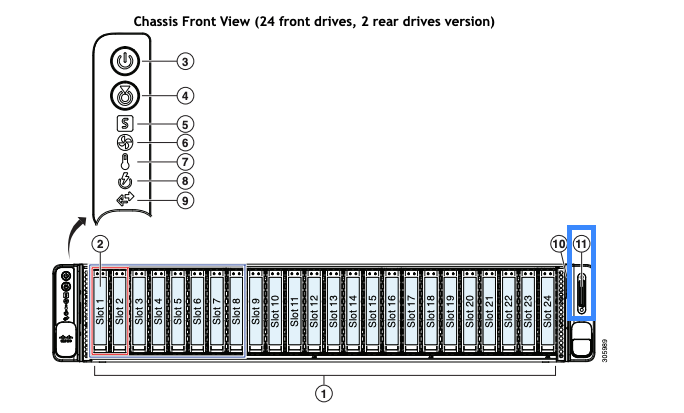

11號的KVM聯結器（KVM聯結器與KVM電纜一起使用，提供兩個USB 2.0、一個VGA和一個串列聯結器。）
2. VGA DB-15電纜
VGA影片

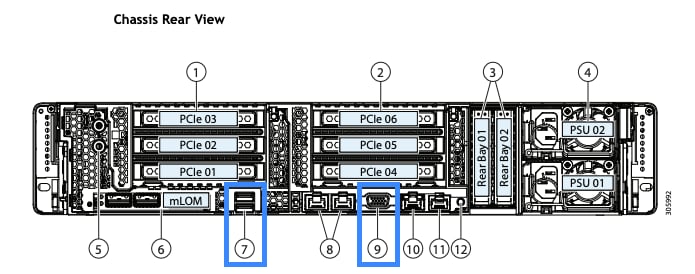

9號的VGA影片埠（DB-15介面）和7號的USB 3.0埠（2個）。
影片顯示了伺服器背面的VGA埠與顯示器之間的連線，以便從伺服器獲得影片輸出。
使用以下方法之一將USB鍵盤和VGA顯示器連線到伺服器：
- 將帶有Cisco產品ID N20-BKVM的可選KVM電纜連線到前面板上的KVM聯結器。將USB鍵盤和VGA顯示器連線到KVM電纜。
- 將USB鍵盤和VGA顯示器連線到後面板上相應的聯結器。
成功建立連線後，您可以執行配置思科整合管理介面（思科IMC）和執行故障排除步驟等任務。
