在AnyConnect SWG模組上啟用最大調試日誌記錄

簡介

本檔案介紹如何在AnyConnect和思科安全使用者端(CSC)的安全Web閘道(SWG)模組上啟用最大偵錯記錄。

啟用最大調試日誌記錄的用例

排除以下問題時，在SWG模組上啟用最大調試日誌記錄：

• 通過強制網路門戶的熱點問題
• 外部域繞過清單未應用
• 間歇性的DNS或Web效能問題

在AnyConnect 4.10 MR7、CSC 5.0 MR2或更早版本上啟用最大調試日誌記錄

如果使用AnyConnect 4.10 MR7、CSC 5.0 MR2或更舊版本，請執行以下步驟。預設情況下，未啟用最大調試日誌記錄，並且無法通過Umbrella控制面板或ASA進行配置。必須手動添加"logLevel": "1"orgConfig，到檔案中的對象SWGConfig.json。如果您使用的是最新版本的AnyConnect或Cisco Secure Client，請跳過此部分。

SWGConfig.json的位置

• Windows(AnyConnect):


  C:\ProgramData\Cisco\Cisco AnyConnect Secure Mobility Client\Umbrella\SWG\

• Windows（安全客戶端）：


  C:\ProgramData\Cisco\Cisco Secure Client\Umbrella\SWG\

• macOS(AnyConnect):


  /opt/cisco/anyconnect/umbrella/swg/

• macOS（安全客戶端）：


  /opt/cisco/secureclient/umbrella/swg/

使調試日誌記錄具有永續性

修改的SWGConfig.json檔案僅保留到Cisco AnyConnect Umbrella模組進行下一個API同步為止。要保留此配置並防止API同步覆蓋此配置，請在資料夾中部署一個swg_org_config.flagUmbrella/data檔案。

1. 建立標誌檔案

   • swg_org_config.flag 在Umbrella Data資料夾中創建名為的新檔案。副檔名必須是 .flag.



   • Windows(AnyConnect):

   • C:\ProgramData\Cisco\Cisco AnyConnect Secure Mobility Client\Umbrella\data\swg_org_config.flag

   • Windows（安全客戶端）：

   • C:\ProgramData\Cisco\Cisco Secure Client\Umbrella\data\swg_org_config.flag

   • macOS(AnyConnect):

   • /opt/cisco/anyconnect/umbrella/data/swg_org_config.flag

   • macOS（安全客戶端）：

   • /opt/cisco/secureclient/umbrella/data/swg_org_config.flag

2. 複製和修改內容

   • 將對象內容從orgConfig檔案複製SWGConfig.json到檔案swg_org_config.flag。

   • 附加為"logLevel": "1"。

   • 舉例來說：

     {
     "exceptionList": [
     "www.example.com",
     "smh.com.au",
     "*.smh.com.au",
     "www.blue.com",
     "*.www.blue.com",
     "146.112.133.72"
     // ...additional entries...
     ],
     "failOpen": 1,
     "logLevel": "1",
     "swgAnycast": "146.112.255.50",
     "swgDomain": "swg-url-proxy-https.sigproxy.qq.opendns.com",
     "swgEchoService": "http://www.msftconnecttest.com/connecttest.txt"
     }

   • 確保標誌檔案以{ "exceptionList": [...]開頭，以"SWGEchoService": "http://www.msftconecttest.com/connecttest.txt"}結尾。

   • 避免在對象之前或之後複製多餘的行。

   • 錯誤地複製行(例如identity、deviceId或)可adUserID能中斷SWG功能。



   錯誤示例：標誌檔案包含鍵，例如identity、deviceId或dUserID 在


   正確示例：標誌檔案以 { "exceptionList":
   14970100184724

3. 重新啟動服務

   • 重新啟動Cisco AnyConnect Secure Mobility Agent/Secure Client服務，重新啟動電腦，或者連線並斷開VPN。



4. 驗證設定

   • 在重新啟動或VPN連線/斷開連線後SWGConfig.json，開啟檔案以確認已設定SWG最大調試日誌級別。配置後，此條目將顯示在檔案中：

     "logLevel": "1"

驗證並提供最大調試日誌

Windows驗證

1. 開啟Windows事件檢視器。

2. 查詢與這些示例類似的日誌行。這表示已成功啟用最大調試日誌記錄。

   範例 1：


   BRIDGE | Thread 1d18 | Connection : Resolved IP from 'swg-url-proxy-https.sigproxy.qq.opendns.com' is 146.112.57.199
   THREAD | Thread 1d18 | SetGUID '959bfe4d6fba87a65b433321c6748d761d9492cb'

   範例 2：將被代理的任何Web請求都會被記錄。未記錄根據內部/外部域清單繞過AnyConnect SWG的Web請求。

   LISTEN | Thread 1d18 | Connection : Hostnames from KDF are login.live.com

3. 使用PowerShell命令將最大調試事件日誌(.evtx)轉換為txt:

   Get-WinEvent -Path C:\Desktop\Umbrella.evtx | Format-Table -AutoSize | Out-File C:\Desktop\Umbrella.txt -append -width 750

macOS驗證

在Mac OSX上，可以使用此命令檢視調試日誌記錄（您可以進行升級或以文本格式寫入）。

1. 執行命令：

   >log show --predicate 'subsystem contains "com.cisco.anyconnect.swg" || senderImagePath endswith "acswgagent"' --debug --info --last 2d | grep -i purple

   • 在啟用最大調試日誌記錄時瀏覽purple.com時的輸出示例：

     2022-09-19 10:51:15.627229+1000 0x16b121 Default 0x0 98970 0 acswgagent: Connection : Hostnames from KDF are purple.com.

2. AnyConnect DART捆綁包包括最大調試日誌。驗證啟用後，重新建立問題，記錄時間戳、使用者體驗和涉及的域，並將此資訊與DART捆綁包一起提供支援。

附加說明

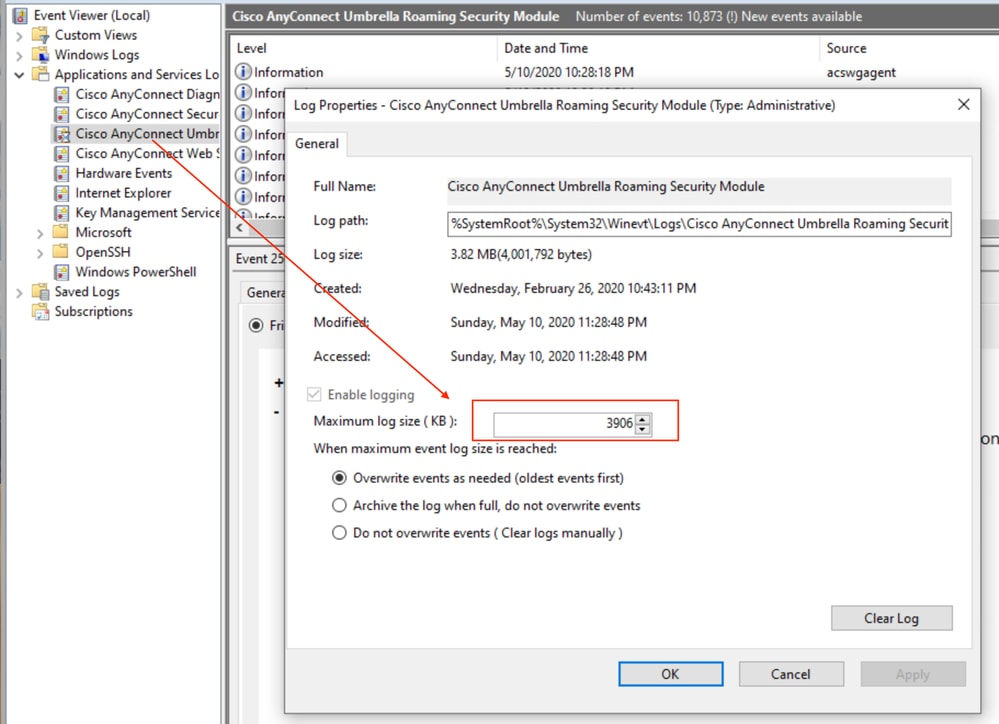

• 最大調試日誌記錄會生成詳細日誌。在Windows事件檢視器中配置Umbrella漫遊安全模組日誌大小以容納大型日誌，特別是對於間歇性問題。
  360056784112
• 完成故障排除後swg_org_config.flag，刪除或重新命名檔案以禁用最大調試日誌記錄。

在CSC 5.0 MR3和AC 4.10 MR8或更高版本上啟用最大調試日誌記錄

概觀

從CSC 5.0 MR3和AC 4.10 MR8開始，debug logging enablement使用更簡單的過程。

變更

• 將檔案SWGConfigOverride.json（包含靜態內容）複製到SWG資料夾以啟用偵錯記錄。
• 無需從複製或修改orgConfigSWGConfig.json。此檔案的內容不會將組織更改為組織。
• 不依賴於DNS模組以執行配置同步或從標籤檔案讀取。檔案SWGConfig.json保持原樣。

啟用調試日誌記錄

中的配置值優先於中的值（如果存在），但只能包含和覆蓋兩個配置 — logLevel（用於啟用/禁用調試日誌記錄）和自動調SWGConfigOverride.json整(用於啟用/禁用傳送緩衝區自動調SWGConfig.json. The SWGConfigOverride.json 整)。

1. 要啟用調試日誌記錄，請SWGConfigOverride.json複製以下內容：

   {"logLevel": "1"}

   • 要同時啟用調試日誌記錄和自動調整，請使用：

     {"logLevel": "1", "autotuning": "1"}

2. 放在SWGConfigOverride.jsonSWG資料夾中：



• Windows(AnyConnect):

  C:\ProgramData\Cisco\Cisco AnyConnect Secure Mobility Client\Umbrella\SWG\

• Windows（安全客戶端）：

  C:\ProgramData\Cisco\Cisco Secure Client\Umbrella\SWG\

• macOS(AnyConnect):

  /opt/cisco/anyconnect/umbrella/swg/

• macOS（安全客戶端）：

  /opt/cisco/secureclient/umbrella/swg/

3. 重新啟動SWG或Umbrella服務，或重新啟動系統。

• macOS:停止並啟動AnyConnect或安全客戶端代理。
• Windows:通過服務MMC管理單元(「開始」>「運行」>「Services.msc」)重新啟動或停止/啟動安全Web網關（4.10.x版中的acswgagent在5.x版中生成/csc_swgagent）服務。




  附註：仍支援啟用調試日誌記錄的舊方法，並且仍然可以遵循該方法，並且它是5.0 MR3或4.10 MR8以上客戶端的唯一選項。

配置與操作說明

• 檔案SWGConfig.json（區分大小寫）。使用"logLevel": "1"，雙引號。
• 值logLevel是字串1，而不是整數，因此它必須是帶雙引號的"1"。
• 文件swg_org_config.flag，必須具有.flag副檔名，不.txt是。
• 最大調試日誌記錄會生成非常詳細的日誌。僅當由Umbrella支援工程師請求時，啟用最大調試日誌記錄。
• 檔案swg_org_config.flag包含繞過的域的靜態清單，並且不會與Dashboard > Deployments > Domain Management中列出的外部域同步。
