Firepower可擴展作業系統(FXOS)2.2:使用TACACS+通過ISE進行遠端管理的機箱身份驗證/授權

簡介

本檔案介紹如何透過身分識別服務引擎(ISE)設定Firepower可擴充作業系統(FXOS)機箱的TACACS+驗證和授權。

FXOS機箱包括以下使用者角色：

• Administrator — 對整個系統的完全讀寫訪問許可權。預設情況下為預設管理員帳戶分配此角色，並且無法更改。
• 只讀 — 對系統配置的只讀訪問許可權，無修改系統狀態的許可權。
• 操作 — 對NTP配置、智慧許可的Smart Call Home配置以及系統日誌（包括系統日誌伺服器和故障）的讀寫訪問許可權。對系統其餘部分的讀取訪問許可權。
• AAA — 對使用者、角色和AAA配置的讀寫訪問。對系統其餘部分的讀取訪問許可權。

通過CLI可以看到，如下所示：

fpr4120-TAC-A /security* # show role

角色：

    角色名稱Priv

    ---------- ----

    aaa aaa

    admin

    運營運營

    唯讀唯讀

作者：Tony Remirez、Jose Soto、Cisco TAC工程師。

必要條件

需求

思科建議您瞭解以下主題：

• Firepower可擴展作業系統(FXOS)知識
• ISE配置知識
• ISE中需要TACACS+裝置管理許可證

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• Cisco Firepower 4120安全裝置版本2.2
• 虛擬思科身分識別服務引擎2.2.0.470

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路正在作用，請確保您已瞭解任何指令可能造成的影響。

設定

此組態的目的是：

• 通過ISE驗證登入到FXOS基於Web的GUI和SSH的使用者
• 通過ISE根據使用者角色授權使用者登入FXOS基於Web的GUI和SSH。
• 通過ISE驗證FXOS上的身份驗證和授權操作是否正確

網路圖表

組態

配置FXOS機箱

建立TACACS+提供程式

步驟1.導覽至Platform Settings > AAA。

步驟2.按一下TACACS索引標籤。

步驟3.對於要新增的每個TACACS+提供程式（最多16個提供程式）。

            3.1.在TACACS提供程式區域中，按一下Add。

            3.2.開啟「新增TACACS提供程式」對話方塊後，輸入所需的值。

            3.3.按一下OK關閉「新增TACACS提供程式」對話方塊。

步驟4.按一下「Save」。

步驟5.導覽至System > User Management > Settings。

步驟6.在Default Authentication下選擇TACACS。

使用CLI建立TACACS+提供程式

步驟1.要啟用TACACS身份驗證，請運行以下命令。

fpr4120-TAC-A#作用域安全性

fpr4120-TAC-A /security # scope default-auth

fpr4120-TAC-A /security/default-auth # set realm tacacs

步驟2.使用show detail命令驗證設定。

fpr4120-TAC-A /security/default-auth # show detail

預設身份驗證：

    管理領域：Tacacs

    操作領域：Tacacs

    Web會話刷新期間（秒）：600

    Web、ssh、telnet會話的會話超時（秒）：600

    Web、ssh、telnet會話的絕對會話超時（秒）：3600

    串列控制檯會話超時（秒）：600

    串列控制檯絕對會話超時（秒）：3600

    管理員身份驗證伺服器組：

    操作身份驗證伺服器組：

    使用第二個因素：否

步驟3.要配置TACACS伺服器引數，請運行以下命令。

fpr4120-TAC-A#作用域安全性

fpr4120-TAC-A /security # scope tacacs

fpr4120-TAC-A /security/tacacs # enter server 10.88.244.50

fpr4120-TAC-A /security/tacacs/server # set descr "ACS Server"

fpr4120-TAC-A /security/tacacs/server* # set key

輸入金鑰：******

確認金鑰：******

步驟4.使用show detail命令驗證設定。

fpr4120-TAC-A /security/tacacs/server* # show detail

TACACS+伺服器：

    主機名、FQDN或IP地址：10.88.244.50

    描述：

    訂購：1

    連接埠:49

    主要:****

    逾時:5

配置ISE伺服器

將FXOS新增為網路資源

步驟1.導覽至Administration > Network Resources > Network Devices。

步驟2.按一下ADD。

步驟3.輸入所需的值（名稱、IP地址、裝置型別和啟用TACACS+並新增金鑰），然後點選提交。

建立身份組和使用者

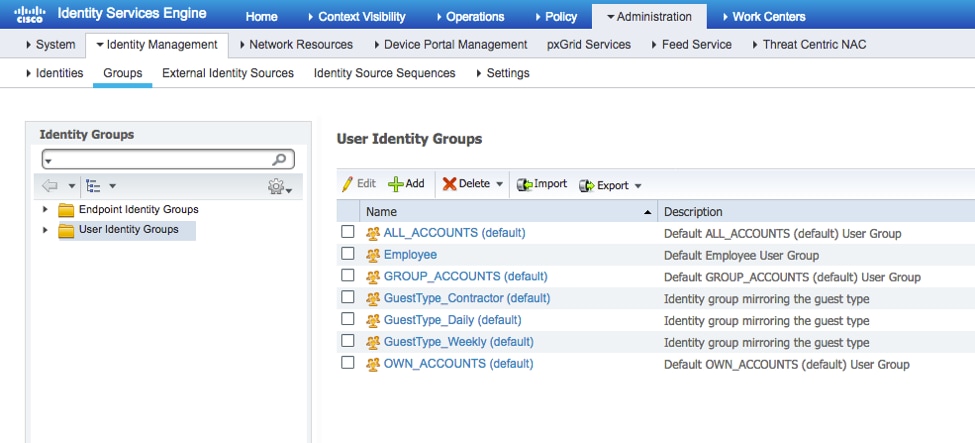

步驟1.導航到管理>身份管理>組>使用者身份組。

步驟2.按一下ADD。

步驟3.輸入Name的值，然後按一下Submit。

步驟4.對所有所需的使用者角色重複步驟3。

步驟5.導航到管理>身份管理>身份>使用者。

步驟6.按一下ADD。

步驟7.輸入所需的值（名稱、使用者組和密碼）。

步驟8.對所有必需使用者重複步驟6。

為每個使用者角色建立外殼配置檔案

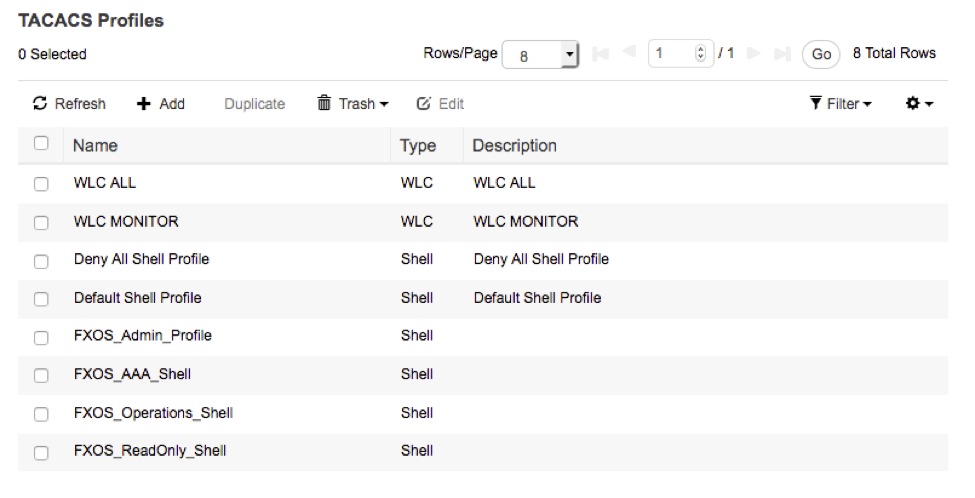

步驟1。導覽至工作中心>裝置管理>原則元素>結果> TACACS設定檔，然後按一下+ADD。

步驟2.輸入TACACS配置檔案所需的值

                2.1.輸入名稱。

                2.2.在原始檢視頁籤中，配置以下CISCO-AV配對。

                cisco-av-pair=shell:roles="admin"

                     2.3.按一下Submit。

步驟3.使用以下Cisco-AV配對對其餘使用者角色重複步驟2。

cisco-av-pair=shell:roles="aaa"

cisco-av-pair=shell:roles="operations"

cisco-av-pair=shell:roles="只讀"

建立TACACS授權策略

步驟1.導航到工作中心>裝置管理>裝置管理策略集。

步驟2.確保身份驗證策略指向內部使用者資料庫或所需的身份庫。

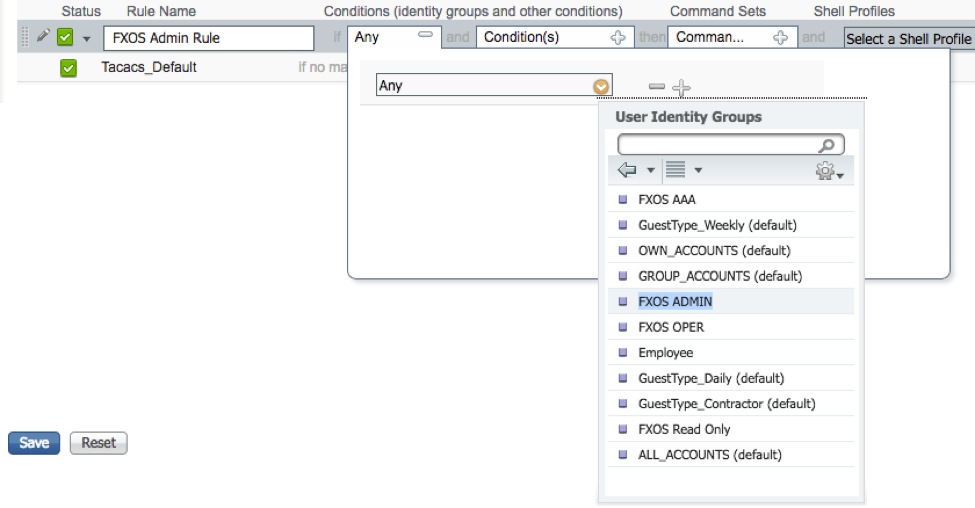

步驟3.按一下預設授權策略末尾的箭頭，然後按一下上面的插入規則。

步驟4.輸入具有所需引數的規則值：

            4.1.規則名稱：FXOS管理規則。

            4.2.條件。

                    如果：使用者身份組為FXOS管理員

                  和裝置：裝置型別等於所有裝置型別#FXOS

               外殼配置檔案：FXOS_Admin_Profile

步驟5.按一下「Done」。

步驟6.對其餘使用者角色重複步驟3和步驟4，並在完成後按一下SAVE。

驗證

現在，您可以測試每個使用者並驗證分配的使用者角色。

FXOS機箱驗證

1.通過Telnet或SSH訪問FXOS機箱，然後使用ISE上任何建立的使用者登入。

使用者名稱:fxosadmin

密碼：

fpr4120-TAC-A#scope安全

fpr4120-TAC-A /security # show remote-user detail

遠端使用者fxosaa:

    說明:

    使用者角色：

        名稱:aaa

        名稱:唯讀

遠端使用者fxosadmin:

    說明:

    使用者角色：

        名稱:admin

        名稱:唯讀

遠端使用者fxosper:

    說明:

    使用者角色：

        名稱:操作

        名稱:唯讀

遠端使用者fxosro:

    說明:

    使用者角色：

        名稱:唯讀

根據輸入的使用者名稱，FXOS機箱cli將僅顯示已分配使用者角色的授權命令。

管理員使用者角色。

fpr4120-TAC-A /security # ?

  確認確認

  clear-user-sessions Clear User Sessions

  建立建立託管對象

  刪除刪除託管對象

  禁用禁用服務

  啟用啟用服務

  輸入輸入託管對象

  作用域更改當前模式

  set Set屬性值

  顯示顯示系統資訊

  終止活動的cimc會話

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A(fxos)# debug aaa aaa-requests

fpr4120-TAC-A(fxos)#

只讀使用者角色。

fpr4120-TAC-A /security # ?

  作用域更改當前模式

  set Set屬性值

  顯示顯示系統資訊

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A(fxos)# debug aaa aaa-requests

%角色許可權被拒絕

 2.瀏覽到FXOS機箱IP地址，並使用ISE上任何建立的使用者登入。

管理員使用者角色。

只讀使用者角色。

附註：請注意， ADD按鈕呈灰色顯示。

ISE 2.0驗證

1.導覽至Operations > TACACS Livelog。您應該能夠看到成功和失敗的嘗試。

疑難排解

 為了調試AAA身份驗證和授權，請在FXOS cli中運行以下命令。

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A(fxos)# debug aaa aaa-requests

fpr4120-TAC-A(fxos)# debug aaa event

fpr4120-TAC-A(fxos)# debug aaa errors

fpr4120-TAC-A(fxos)# term mon

成功嘗試身份驗證後，您將看到以下輸出。

2018年1月17日15:46:40.305247 aaa:用於身份驗證的aaa_req_process。會話編號0

2018年1月17日15:46:40.305262 aaa:aaa_req_process:來自裝置的常規AAA請求：login appn_subtype:預設

2018年1月17日15:46:40.305271 aaa:try_next_aaa_method

2018年1月17日15:46:40.305285 aaa:配置的方法總數為1，要嘗試的當前索引為0

2018年1月17日15:46:40.305294 aaa:handle_req_using_method

2018年1月17日15:46:40.305301 aaa:AAA_METHOD_SERVER_GROUP

2018年1月17日15:46:40.305308 aaa:aaa_sg_method_handler group = tacacs

2018年1月17日15:46:40.305315 aaa:使用傳遞到此函式的sg_protocol

2018年1月17日15:46:40.305324 aaa:正在向TACACS服務傳送請求

2018年1月17日15:46:40.305384 aaa:配置的方法組成功

2018年1月17日15:46:40.554631 aaa:aaa_process_fd_set

2018年1月17日15:46:40.555229 aaa:aaa_process_fd_set:aaa_q上的mtscallback

2018年1月17日15:46:40.555817 aaa:mts_message_response_handler:mts響應

2018年1月17日15:46:40.556387 aaa:prot_daemon_response_handler

2018年1月17日15:46:40.557042 aaa:會話：0x8dfd68c已從會話表0中刪除

2018年1月17日15:46:40.557059 aaa:is_aaa_resp_status_success status = 1

2018年1月17日15:46:40.557066 aaa:is_aaa_resp_status_success為TRUE

2018年1月17日15:46:40.557075 aaa:用於身份驗證的aaa_send_client_response。session->flags=21. aaa_resp->flags=0。

2018年1月17日15:46:40.557083 aaa:AAA_REQ_FLAG_NORMAL

2018年1月17日15:46:40.557106 aaa:mts_send_response成功

2018年1月17日15:46:40.557364 aaa:用於授權的aaa_req_process。會話編號0

2018年1月17日15:46:40.557378 aaa:使用來自應用程式的上下文呼叫aaa_req_process:login appn_subtype:default authen_type:2, authen_method:0

2018年1月17日15:46:40.557386 aaa:aaa_send_req_using_context

2018年1月17日15:46:40.557394 aaa:aaa_sg_method_handler group =（空）

2018年1月17日15:46:40.557401 aaa:使用傳遞到此函式的sg_protocol

2018年1月17日15:46:40.557408 aaa:基於上下文或定向AAA請求(異常：不是中繼請求)。 將不獲取aaa請求的副本

2018年1月17日15:46:40.557415 aaa:正在向TACACS服務傳送請求

2018年1月17日15:46:40.801732 aaa:用於授權的aaa_send_client_response。session->flags=9. aaa_resp->flags=0。

2018年1月17日15:46:40.801740 aaa:AAA_REQ_FLAG_NORMAL

2018年1月17日15:46:40.801761 aaa:mts_send_response成功

2018年1月17日15:46:40.848932 aaa:舊操作碼：accounting_interim_update

2018年1月17日15:46:40.848943 aaa:aaa_create_local_acct_req:user=, session_id=, log=added user:fxosadmin to the role:admin

2018年1月17日15:46:40.848963 aaa:aaa_req_process用於記帳。會話編號0

2018年1月17日15:46:40.848972 aaa:MTS請求引用為空。LOCAL請求

2018年1月17日15:46:40.848982 aaa:設定AAA_REQ_RESPONSE_NOT_NEEDED

2018年1月17日15:46:40.848992 aaa:aaa_req_process:來自裝置的常規AAA請求：default appln_subtype:預設

2018年1月17日15:46:40.849002 aaa:try_next_aaa_method

2018年1月17日15:46:40.849022 aaa:沒有針對預設預設配置的方法

2018年1月17日15:46:40.849032 aaa:沒有可用於此請求的配置

2018年1月17日15:46:40.849043 aaa:try_fallback_method

2018年1月17日15:46:40.849053 aaa:handle_req_using_method

2018年1月17日15:46:40.849063 aaa:local_method_handler

2018年1月17日15:46:40.849073 aaa:aaa_local_accounting_msg

2018年1月17日15:46:40.849085 aaa:update:::added user:fxosadmin至role:admin

身份驗證嘗試失敗後，您將看到以下輸出。

2018年1月17日15:46:17.836271 aaa:用於身份驗證的aaa_req_process。會話編號0

2018年1月17日15:46:17.836616 aaa:aaa_req_process:來自裝置的常規AAA請求：login appn_subtype:預設

2018年1月17日15:46:17.837063 aaa:try_next_aaa_method

2018年1月17日15:46:17.837416 aaa:配置的方法總數為1，要嘗試的當前索引為0

2018年1月17日15:46:17.837766 aaa:handle_req_using_method

2018年1月17日15:46:17.838103 aaa:AAA_METHOD_SERVER_GROUP

2018年1月17日15:46:17.838477 aaa:aaa_sg_method_handler group = tacacs

2018年1月17日15:46:17.838826 aaa:使用傳遞到此函式的sg_protocol

2018年1月17日15:46:17.839167 aaa:正在向TACACS服務傳送請求

2018年1月17日15:46:17.840225 aaa:配置的方法組成功

2018年1月17日15:46:18.043710 aaa:is_aaa_resp_status_success status = 2

2018年1月17日15:46:18.044048 aaa:is_aaa_resp_status_success為TRUE

2018年1月17日15:46:18.044395 aaa:用於身份驗證的aaa_send_client_response。session->flags=21. aaa_resp->flags=0。

2018年1月17日15:46:18.044733 aaa:AAA_REQ_FLAG_NORMAL

2018年1月17日15:46:18.045096 aaa:mts_send_response成功

2018年1月17日15:46:18.045677 aaa:aaa_cleanup_session

2018年1月17日15:46:18.045689 aaa:請求消息的mts_drop

2018年1月17日15:46:18.045699 aaa:應釋放aaa_req。

2018年1月17日15:46:18.045715 aaa:aaa_process_fd_set

2018年1月17日15:46:18.045722 aaa:aaa_process_fd_set:aaa_q上的mtscallback

2018年1月17日15:46:18.045732 aaa:aaa_enable_info_config:GET_REQ for aaa登入錯誤消息

2018年1月17日15:46:18.045738 aaa:已取回配置操作的返回值：未知安全項

相關資訊

啟用TACACS/RADIUS身份驗證後，FX-OS cli上的Ethanalyzer命令將提示密碼輸入密碼。此行為是由錯誤引起的。

錯誤id: CSCvg87518
