透過FDM在FTD上設定OSPF路由
簡介
本文檔介紹如何在由Firepower裝置管理器(FDM)管理的Firepower威脅防禦(FTD)上配置OSPF路由。
必要條件
需求
思科建議您瞭解以下主題：
-
FDM
-
FTD
-
OSPF
採用元件
本文中的資訊係根據以下軟體和硬體版本：
-
FTD 6.4.0版或更高版本，並由FDM管理
-
所有物理和虛擬平台
本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。
設定
網路圖表
網路圖表
組態
在此場景中，您正在網路圖的FTD和R1路由器上配置OSPF。
您正在FTD和路由器上為3個子網配置OSPF。
步驟 1.設定FTD上存取Smart CLI。
-
登入到FDM，選擇裝置：Firepower >高級配置> Smart CLI >路由>新建>增加名稱> CLI模板>OSPF。

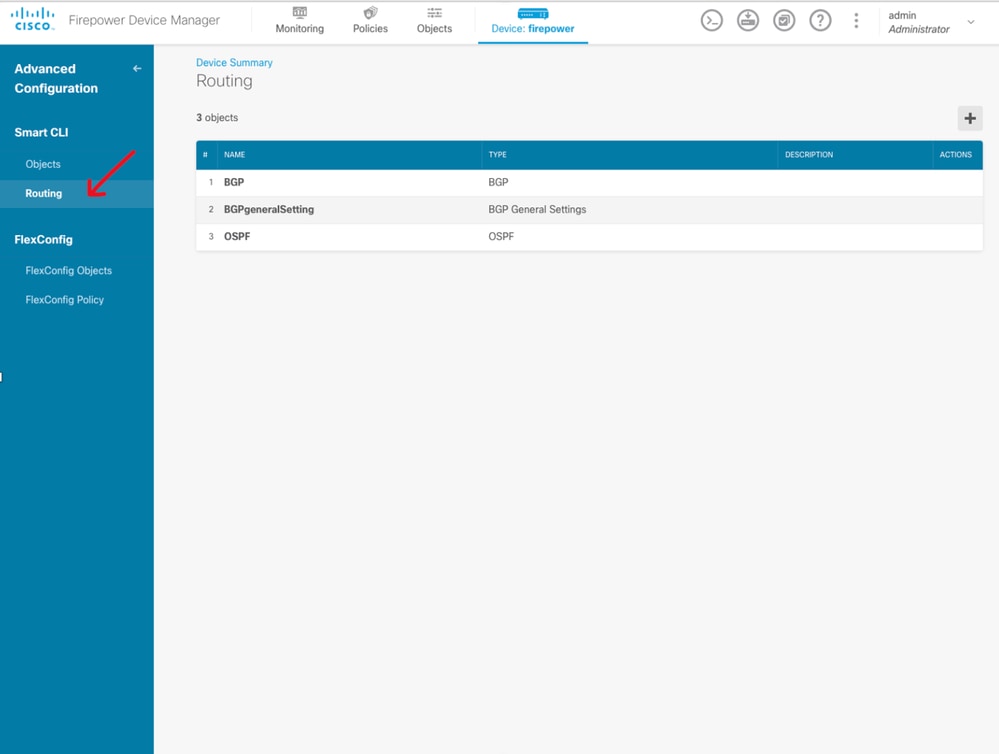

FDM GUI上的進階組態
-
(訪問「路由」部分，然後使用+圖示增加。)
OSPF的路由選擇
-
根據網路拓撲的要求訪問每個配置模板命令。
-
使用參考的網路圖完成了文檔中的配置。
第2步：配置Smart CLI對象上的引數
OSPF的智慧CLI配置
- 突出顯示的內容是根據網路圖進行的配置更改。
- 引數：OSPF進程ID、路由器ID、區域和網路正在更改。
第3步：部署配置更改
-

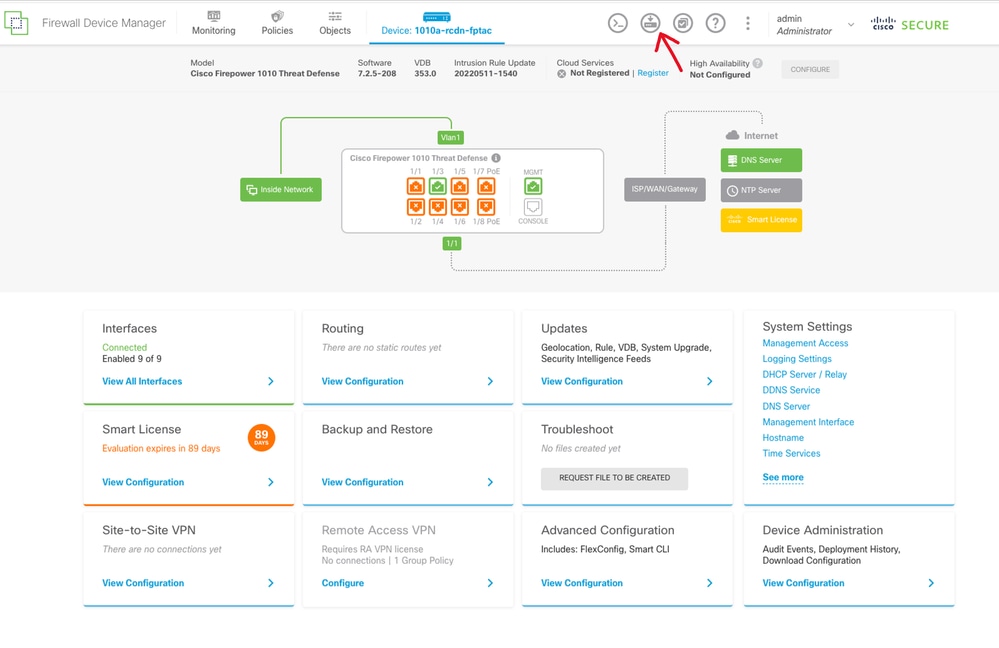

按一下Deploy圖示，該圖示在下一個映像中帶有箭頭。
FDM GUI上的部署圖示
-

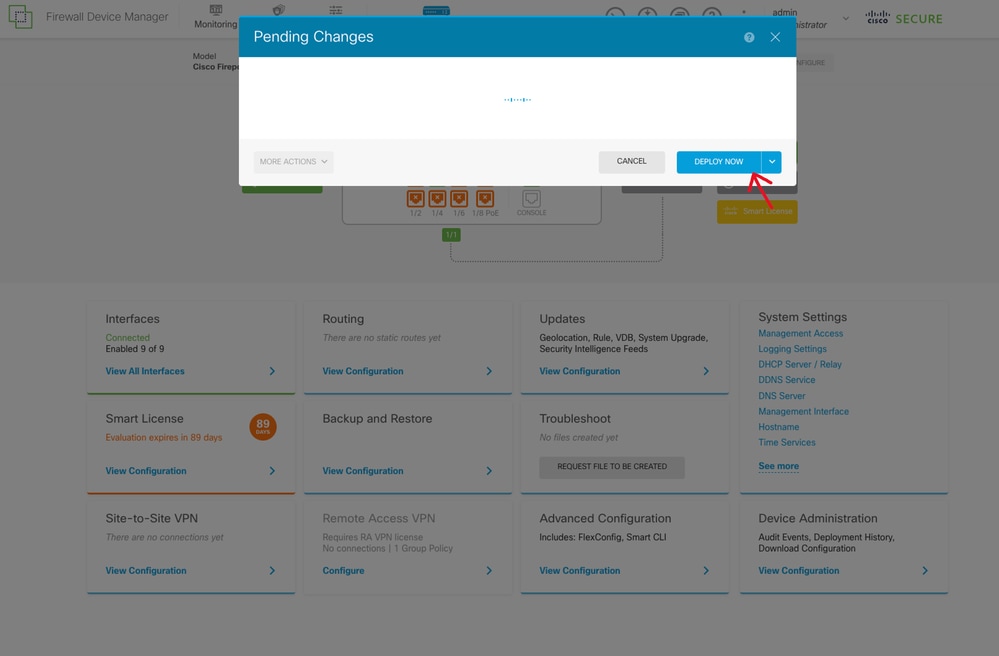

然後按一下Deploy Now頁籤。
FDM GUI上的「立即部署」按鈕
第4步：在路由器上配置
- 將配置增加到路由器。在本場景中，您正在從網路圖配置路由器R1。請參照下一張圖片。
OSPF的路由器配置
第5步：驗證FTD CLI上的配置
- 在CLI上使用show run router ospf 命令進行驗證。

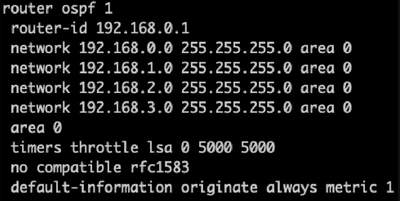

驗證FTD CLI上的組態
驗證
若要驗證FTD CLI上的組態：
- show route -檢查是否通告了OSPF O路由。
- show ospf neighbor
驗證路由器上的配置：
- show ip route -檢查是否通告了OSPF O路由。
-
show ip ospf neighbor
修訂記錄
| 修訂 | 發佈日期 | 意見 |
|---|---|---|
2.0 |
15-Apr-2024 |
初始版本 |
1.0 |
12-Apr-2024 |
初始版本 |
