在ACI中配置租戶路由組播(TRM)

簡介

本檔案介紹如何在ACI中設定租戶路由多點傳送(TRM)，以啟用跨VRF的第3層多點傳送路由。

必要條件

縮寫

ACI:以應用為中心的基礎設施

VRF:虛擬路由和轉送

BD:網橋域

EPG:終端組

IGMP:Internet組管理協定

PIM:通訊協定無關多點傳送

ASM:任何來源多點傳送

RP:集結點

TRM:租戶路由多點傳送
SVI:交換機虛擬介面

vPC:虛擬埠通道

需求

建議您瞭解以下主題的一般知識：

• ACI概念：訪問策略、終端學習、合約和L3out
• 多點傳送通訊協定：IGMP和PIM

採用元件

此配置示例基於ACI版本6.0(7e)，使用運行ACI版本16.0(7)的第二代Nexus交換機N9K-C93180YC-EX。

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

設定

本文重點介紹組播配置，因此該示例假定您在交換矩陣內部和外部已經具有單播可達性。

提示：如果感興趣的各方（組播源、RP、接收器等）之間不存在單播可達性，則組播流很可能會受到影響。

此配置示例的用途是首先在通用租戶/VRF上啟用組播，以允許流量通過L3out進入交換矩陣，並在通用VRF上的接收器上接收。然後，第二部分將介紹如何將此組播流擴展到使用者定義租戶上的不同VRF。

ACI交換矩陣是具有2個主幹和4個枝葉交換機的單個POD。這四台枝葉交換機中的兩台是通過OSPF L3out連線到外部NXOS L3交換機的邊界枝葉交換機。外部L3網路的配置不在本文中介紹。

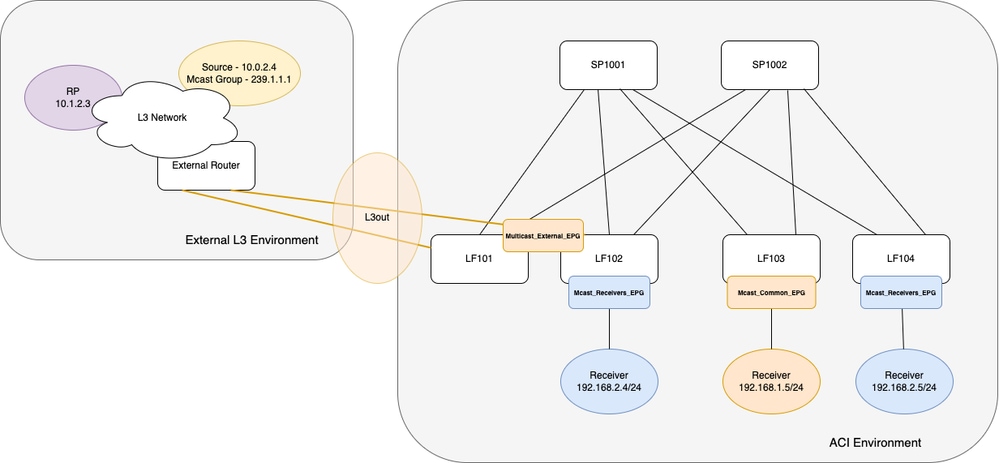

交換矩陣內有3個連線終端接收組播流量。每個端點連線到不同的枝葉交換機中。從邏輯上講，每個枝葉交換機中有兩個租戶，每個租戶有一個VRF。一個租戶是公用租戶，另一個租戶是使用者定義的租戶。在Common Tenant上，您有L3out的外部EPG和一個接收器。在使用者定義租戶中，有兩個接收器屬於同一EPG。有關詳細資訊，請參見下一節中的圖。

網路圖表

物理拓撲

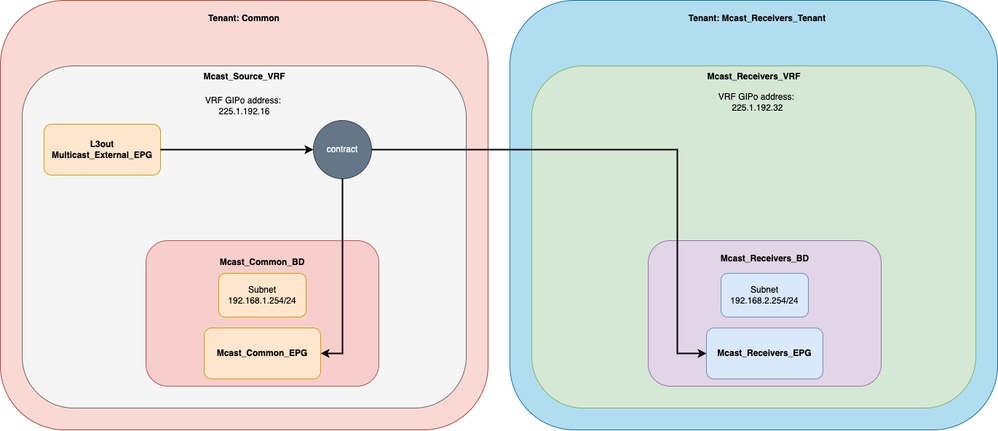

邏輯圖

源VRF中的配置組播

步驟1.在VRF級別啟用組播。

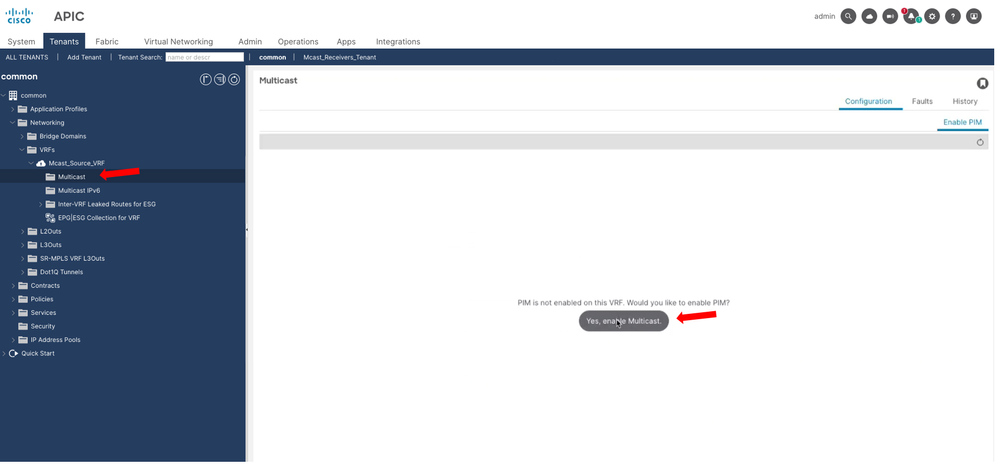

導覽至Tenants > Common > Networking > VRFs > Mcast_Source_VRF > Multicast，在主窗格中選擇Yes,啟用Multicast。

步驟2.新增網橋域和L3Out。

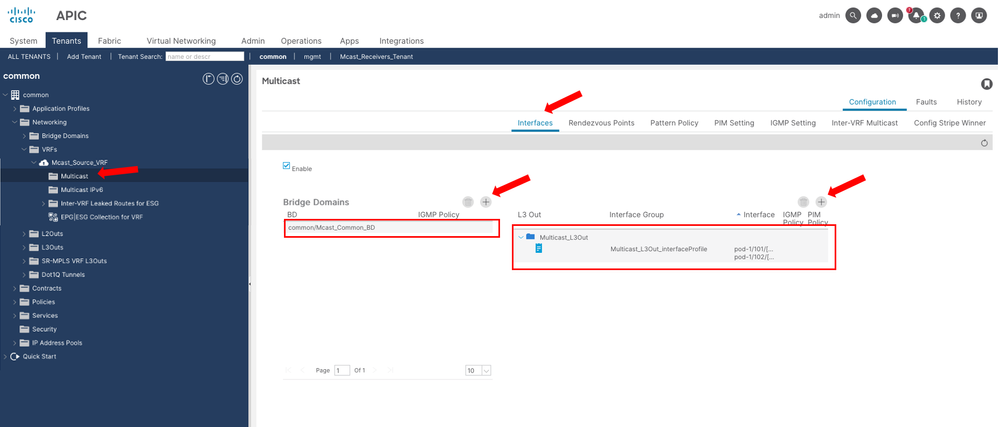

導覽至Tenants > Common > Networking > VRFs > Mcast_Source_VRF > Multicast，然後在Interfaces頁籤下的主窗格上您可以新增參與組播流的Bridge Domains和L3outs。

這些網橋域和L3outs是VRF的本地網橋。

注意：在為L3組播啟用的每個邊界枝葉上，都需要有一個可從外部網路訪問的唯一IPv4環回地址。它用於PIM Hello消息。在本例中，L3out配置為使用OSPF router-id作為環回介面。

步驟3.配置RP。

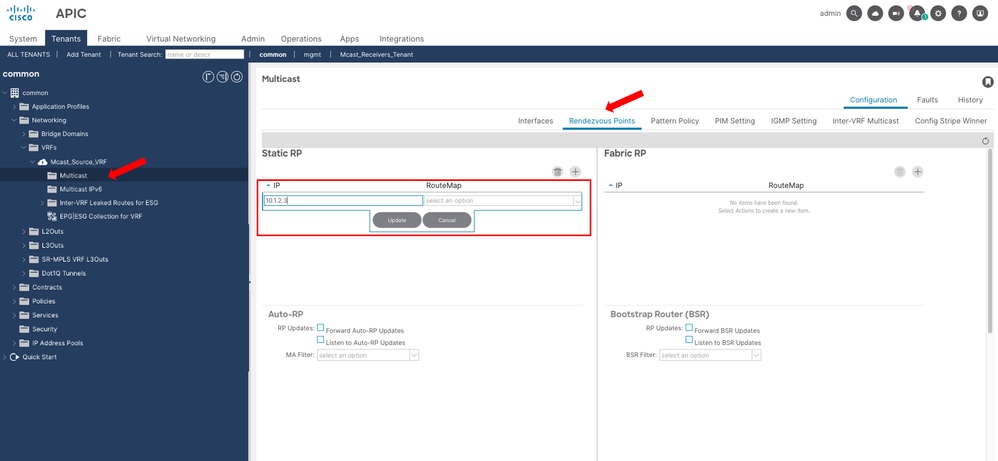

導覽至Tenants > Common > Networking > VRFs > Mcast_Source_VRF > Multicast，然後在Rendezvous Points頁籤下的主窗格中檢視配置RP的選項。

附註：在本示例中，您對所有組播組使用靜態RP，因此未指定路由對映。

執行此步驟後，組播流量現在到達公共租戶/VRF上的接收器192.168.1.5。

接收器VRF中的組態多點傳送 — 租戶路由多點傳送

步驟1.在VRF級別啟用組播。

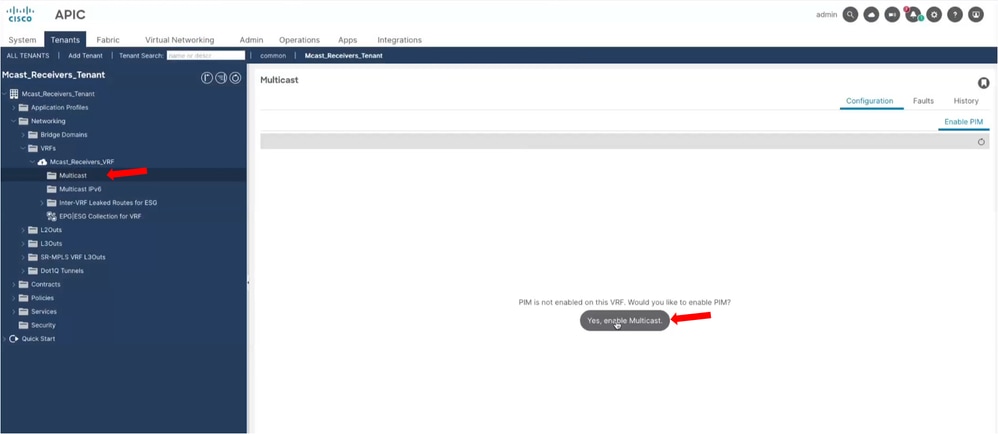

導覽至Tenants > Mcast_Receivers_Tenant > Networking > VRFs > Mcast_Receivers_VRF > Multicast，在主窗格上選擇Yes,啟用Multicast。

步驟2.新增網橋域。

導覽至Tenants > Mcast_Receivers_Tenant > Networking > VRFs > Mcast_Receivers_VRF > Multicast，然後在Interfaces頁籤下的主窗格上，您可以新增正在參與多播流的橋接域。

這些網橋域是VRF的本地網橋域。

步驟3.配置RP。

導覽至Tenants > Mcast_Receivers_Tenant > Networking > VRFs > Mcast_Receivers_VRF > Multicast，然後在Rendezvous Points頁籤下的主窗格中看到用於配置RP的選項。

附註：在本示例中，您對所有組播組使用靜態RP，因此未指定路由對映。

步驟4.配置租戶路由組播。

步驟4.1.建立路由對映以允許從源VRF到接收器VRF的組播流量。

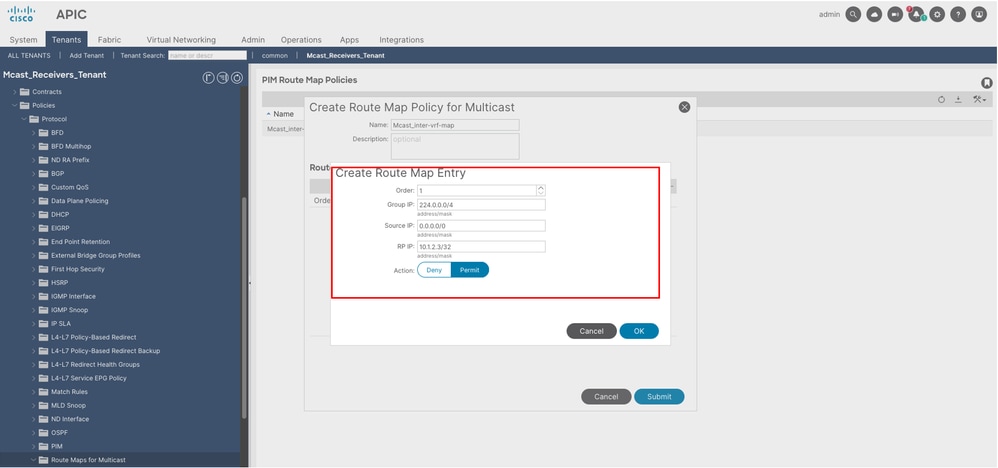

導航到Tenants > Mcast_Receivers_Tenant > Policies > Protocol > Route Maps for Multicast，按一下右鍵以建立新的協定。

指定名稱並新增一個路由對映條目。所有IP值都是基於網路掩碼的範圍。將Action設定為Permit以允許流量。

步驟4.2.將RouteMap應用於接收器VRF。

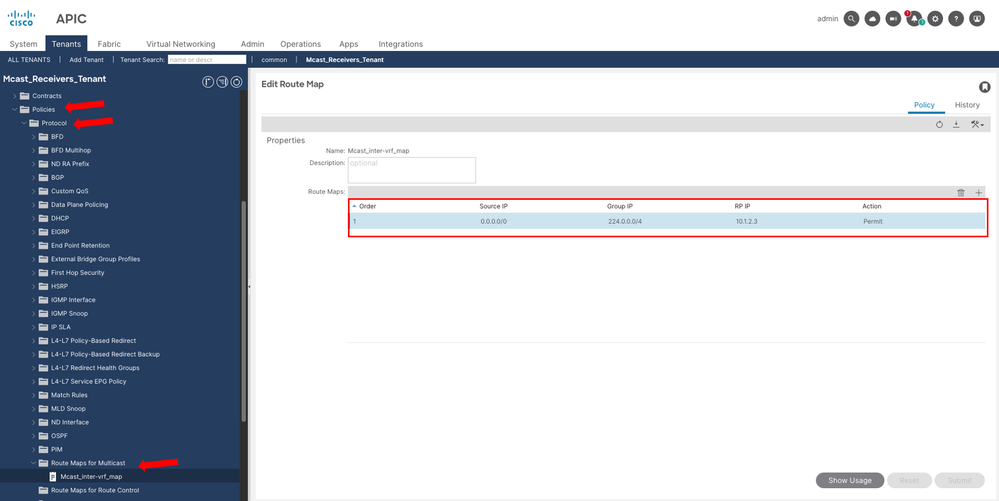

導覽至Tenants > Mcast_Receivers_Tenant > Networking > VRFs > Mcast_Receivers_VRF > Multicast，然後在Inter-VRF Multicast頁籤下的主窗格中選擇源有組播流量的租戶和VRF。此外，選擇您剛剛建立的路由對映。

提示：也可以在此步驟中建立RouteMap。

在此步驟之後，組播流量現在到達公共租戶/VRF上的接收器192.168.2.4。接收器192.168.2.5未能獲取流量，因為下一節討論了一個限制。

限制

本文著重介紹了一些重要的設計注意事項。有關完整的准則和限制，請參閱：

思科APIC第3層網路配置指南6.0(x)版 — 章節：租戶路由多點傳送

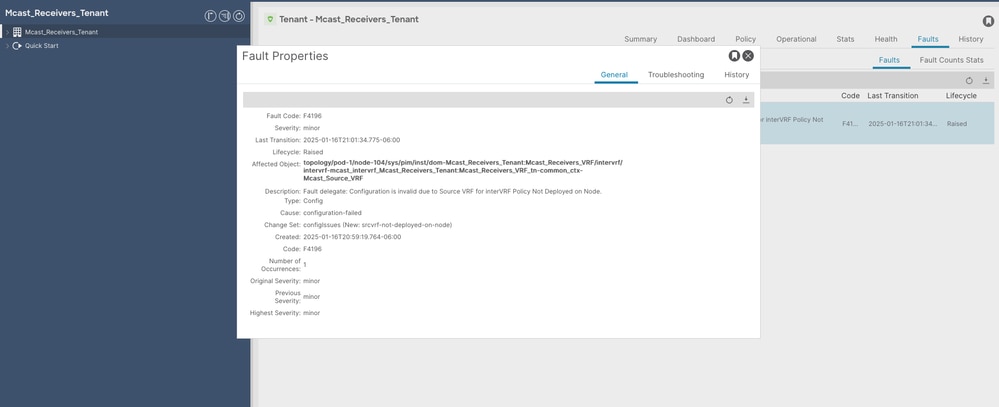

使用TRM時，每個具有接收器VRF的枝葉都需要部署源VRF。如果它不存在，您將收到配置錯誤。

附註：因此，接收器192.168.2.5沒有收到組播流。因為源VRF未部署在LF104上。相反，接收器192.168.2.4接收組播流，因為LF102由於源VRF部署在該枝葉上，因此該源VRF已部署

L3out支援L3組播的這些介面：

• 路由介面
• 路由子介面
• L3 port-channel
• SVI介面（不在vPC中）

附註：在此配置示例中，使用了SVI介面，但這些介面不在vPC中。L3組播不支援通過vPC L3out使用SVI。

在為L3組播啟用的每個邊界枝葉上，都需要有一個可從外部網路訪問的唯一IPv4環回地址。它用於PIM Hello消息

附註：在本例中，L3out配置為使用OSPF router-id作為環回介面。

驗證步驟和疑難排解命令

有效接收器

將橋接域新增到組播介面（步驟2）後，IGMP即啟用。如果有終端主動請求組播流量，則可以使用下一命令檢視它。

LF102# show ip igmp groups vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF
Type: S - Static, D - Dynamic, L - Local, T - SSM Translated
IGMP Connected Group Membership for VRF "Mcast_Receivers_Tenant:Mcast_Receivers_VRF"
Group Address        Type   Interface    Uptime               Expires              Last Reporter
239.1.1.1            D      vlan39       3d5h                 00:02:49             192.168.2.4
LF102#

LF103# show ip igmp groups vrf common:Mcast_Source_VRF
Type: S - Static, D - Dynamic, L - Local, T - SSM Translated
IGMP Connected Group Membership for VRF "common:Mcast_Source_VRF"
Group Address        Type   Interface    Uptime               Expires              Last Reporter
239.1.1.1            D      vlan82       05:22:51             00:03:51             192.168.1.5
LF103#

LF104# show ip igmp groups vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF
Type: S - Static, D - Dynamic, L - Local, T - SSM Translated
IGMP Connected Group Membership for VRF "Mcast_Receivers_Tenant:Mcast_Receivers_VRF"
Group Address        Type   Interface    Uptime               Expires              Last Reporter
239.1.1.1            D      vlan73       3d5h                 00:02:36             192.168.2.5
LF104#

已部署的RP IP地址和組

配置RP IP後（第3步），您可以驗證它是否正確部署在其各自的VRF上的每個枝葉。

LF102# show ip pim rp vrf common:Mcast_Source_VRF

PIM RP Status Information for VRF:"common:Mcast_Source_VRF"
BSR disabled
Auto-RP disabled

RP: 10.1.2.3, uptime: 3d5h, expires: never
  priority: 0, RP-source:  (local) group-map: None, group ranges:
      224.0.0.0/4

LF102# show ip pim rp vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF

PIM RP Status Information for VRF:"Mcast_Receivers_Tenant:Mcast_Receivers_VRF"
BSR disabled
Auto-RP disabled

RP: 10.1.2.3, uptime: 3d5h, expires: never
  priority: 0, RP-source:  (local) group-map: None, group ranges:
      224.0.0.0/4

LF102#

PIM鄰接關係

將L3out新增到組播介面（步驟2）後，PIM現在已啟用。驗證是否已在L3out上形成PIM鄰居關係。您還可以看到，在交換矩陣上，來自PIM鄰居的邊界枝葉交換機彼此相連。

LF101# show ip pim neighbor vrf common:Mcast_Source_VRF

PIM Neighbor information for Dom:common:Mcast_Source_VRF
Neighbor             Interface            Uptime               Expires              DRPriority Bidir      BFDState
10.0.0.102/32        tunnel17             3d13h                00:01:44             1          no         n/a
10.0.1.4/32          vlan39               3d5h                 00:01:39             1          yes        n/a
LF101#

LF102# show ip pim neighbor vrf common:Mcast_Source_VRF

PIM Neighbor information for Dom:common:Mcast_Source_VRF
Neighbor             Interface            Uptime               Expires              DRPriority Bidir      BFDState
10.0.0.101/32        tunnel19             3d13h                00:01:25             1          no         n/a
10.0.2.4/32          vlan42               3d5h                 00:01:22             1          yes        n/a
LF102#

Stripe-Winner

當有多台啟用PIM的邊界枝葉交換機時，其中一個被選為條帶贏家。條帶生成器負責將PIM加入/修剪消息傳送到外部源/RP。此外，它還負責將流量轉發到交換矩陣。可以有多個Stripe-Winner，但本示例未涵蓋這一點。

使用下一個命令，您可以檢查哪個border-leaf被選為Stripe Winner

LF101# show ip pim internal stripe-winner 239.1.1.1 vrf common:Mcast_Source_VRF
PIM Stripe Winner info for VRF "common:Mcast_Source_VRF" (BL count: 2)
(*, 239.1.1.1)
BLs:
Group hash 1656089684 VNID 2326529
10.0.0.101  hash: 277847025 (local)
      10.0.0.102  hash: 1440909112
Winner: 10.0.0.102 best_hash: 1440909112

Configured Stripe Winner info for VRF "common:Mcast_Source_VRF"

Not found
LF101#

LF102# show ip pim internal stripe-winner 239.1.1.1 vrf common:Mcast_Source_VRF
PIM Stripe Winner info for VRF "common:Mcast_Source_VRF" (BL count: 2)
(*, 239.1.1.1)
BLs:
Group hash 1656089684 VNID 2326529
10.0.0.102  hash: 1440909112 (local)
      10.0.0.101  hash: 277847025
Winner: 10.0.0.102 best_hash: 1440909112

Configured Stripe Winner info for VRF "common:Mcast_Source_VRF"

Not found
LF102#

Mroute

檢查Mroutes對很多方面都有用。

• 您可以看到(S，G)條目是否存在，表示正在接收來自特定源的流量。
• 檢查傳入介面並驗證這是通向源和RP的預期路徑。
• 檢查傳出介面清單，檢視流量轉發的位置以及通過IGMP或PIM獲取該條目的方式。
• 在border-leaf交換機上，您還可以看到誰是Stripe Winner。它具有Mroutes，而未選舉的border-leaf沒有。

LF101# show ip mroute 239.1.1.1 vrf common:Mcast_Source_VRF
IP Multicast Routing Table for VRF "common:Mcast_Source_VRF"

Group not found

LF101#

LF102# show ip mroute 239.1.1.1 vrf common:Mcast_Source_VRF
IP Multicast Routing Table for VRF "common:Mcast_Source_VRF"

(*, 239.1.1.1/32), uptime: 3d05h, ngmvpn ip pim mrib
  Incoming interface: Vlan42, RPF nbr: 10.0.2.4
  Outgoing interface list: (count: 1) (Fabric OIF)
    Tunnel19, uptime: 3d05h, ngmvpn

  Extranet receiver list: (vrf count: 1, OIF count: 1)
  Extranet receiver in vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF:
  (*, 239.1.1.1/32) OIF count: 1

(10.0.2.4/32, 239.1.1.1/32), uptime: 01:32:02, ip mrib pim ngmvpn
  Incoming interface: Vlan42, RPF nbr: 10.0.2.4
  Outgoing interface list: (count: 1) (Fabric OIF)
    Tunnel19, uptime: 01:32:02, mrib, ngmvpn

  Extranet receiver list: (vrf count: 1, OIF count: 1)
  Extranet receiver in vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF:
  (10.0.2.4/32, 239.1.1.1/32) OIF count: 1


LF102#

LF102# show ip mroute 239.1.1.1 vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF
IP Multicast Routing Table for VRF "Mcast_Receivers_Tenant:Mcast_Receivers_VRF"

(*, 239.1.1.1/32), uptime: 3d05h, igmp ip pim
  Incoming interface: Vlan42, RPF nbr: 10.0.2.4
  Outgoing interface list: (count: 1)
    Vlan39, uptime: 3d05h, igmp


(10.0.2.4/32, 239.1.1.1/32), uptime: 01:33:19, pim mrib ip
  Incoming interface: Vlan42, RPF nbr: 10.0.2.4
  Outgoing interface list: (count: 1)
    Vlan39, uptime: 01:33:19, mrib



LF102#

LF103# show ip mroute 239.1.1.1 vrf common:Mcast_Source_VRF
IP Multicast Routing Table for VRF "common:Mcast_Source_VRF"

(*, 239.1.1.1/32), uptime: 05:38:05, igmp ip pim
  Incoming interface: Tunnel19, RPF nbr: 10.2.184.64
  Outgoing interface list: (count: 1)
    Vlan82, uptime: 05:38:05, igmp



LF103#

LF104# show ip mroute 239.1.1.1 vrf Mcast_Receivers_Tenant:Mcast_Receivers_VRF
IP Multicast Routing Table for VRF "Mcast_Receivers_Tenant:Mcast_Receivers_VRF"

(*, 239.1.1.1/32), uptime: 3d05h, igmp ip pim
  Incoming interface: Tunnel19, RPF nbr: 10.2.184.67
  Outgoing interface list: (count: 1)
    Vlan73, uptime: 3d05h, igmp



LF104#

交換矩陣內的組播轉發

在ACI交換矩陣內處理BUM（廣播、未知單點傳播和多點傳播）流量，會建立VXLAN通道，且目的地IP為多點傳送IP，此IP稱為GIPo位址。每個網橋域（用於L2流量）或VRF（用於L3流量）都有一個自動為其分配的GIPo地址。

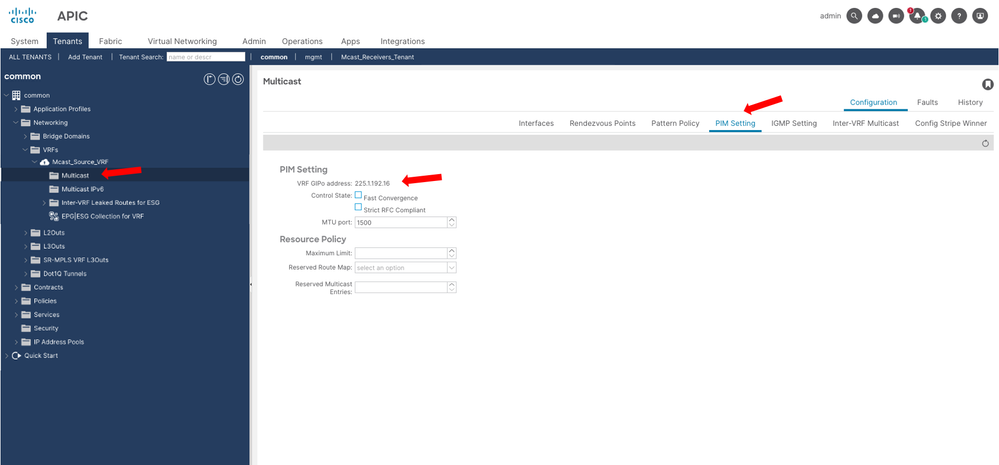

此GIPo地址可在APIC GUI上查閱。導覽至Tenants > Common > Networking > VRFs > Mcast_Source_VRF > Multicast，然後在PIM Settings頁籤下的主窗格上，您會看到此範例中使用的VRF GIPo位址是225.1.192.16。

在骨幹交換機上，您可以看到將VRF部署到哪些枝葉交換機，因為GIPo地址路由列出了每個枝葉的介面。因此，如果源VRF未部署到特定枝葉上，TRM無法將組播流擴展到接收器VRF。在此輸出中，請注意LF104如何不是GIPo的油的一部分。

附註：可以將VRF GIPo安裝在未部署VRF的枝葉上，從而可以從完整的FTAG樹中安裝。該枝葉稱為傳輸枝葉。本文不涉及FTAG樹主題，以便繼續關注TRM配置。

SP1001# show ip mroute 225.1.192.16 vrf overlay-1
IP Multicast Routing Table for VRF "overlay-1"

(*, 225.1.192.16/32), uptime: 5d05h, isis
  Incoming interface: Null, RPF nbr: 0.0.0.0
  Outgoing interface list: (count: 4)
    Ethernet1/1.1, uptime: 00:01:19
    Ethernet1/11.39, uptime: 06:01:14
    Ethernet1/2.13, uptime: 5d05h

SP1001# show lldp neighbors
Capability codes:
  (R) Router, (B) Bridge, (T) Telephone, (C) DOCSIS Cable Device
  (W) WLAN Access Point, (P) Repeater, (S) Station, (O) Other
Device ID            Local Intf      Hold-time  Capability  Port ID
LF101                Eth1/1          120        BR          Eth1/52
LF102                Eth1/2          120        BR          Eth1/52
LF103                Eth1/11         120        BR          Eth1/52
LF501                Eth1/13         120        BR          Eth1/54
LF401                Eth1/15         120        BR          Eth1/53
LF402                Eth1/16         120        BR          Eth1/53
LF104                Eth1/31         120        BR          Eth1/52

相關資訊

思科APIC第3層網路配置指南6.0(x)版 — 章節：租戶路由多點傳送

在ACI和多站點交換矩陣中部署IP組播

案例研究：ACI交換矩陣中的第3層組播
