在Cisco 统一无线网络的Wi-Fi Protected Access (WPA)配置示例

简介

本文档说明如何配置 Cisco 统一无线网络中的 Wi-Fi 安全访问 (WPA)。

先决条件

要求

在尝试进行此配置之前，请确保您已具有以下主题的基础知识：

• WPA

• 无线 LAN (WLAN) 安全解决方案

  注意：有关思科WLAN安全解决方案的信息，请参阅思科无线LAN安全概述。

使用的组件

本文档中的信息基于以下软件和硬件版本：

• Cisco 1000 系列轻量接入点 (LAP)

• 运行固件 4.2.61.0 的 Cisco 4404 无线 LAN 控制器 (WLC)

• 运行固件 4.1 的 Cisco 802.11a/b/g 客户端适配器

• 运行固件 4.1 的 Aironet Desktop Utility (ADU)

• Cisco Secure ACS 服务器版本 4.1

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

规则

有关文档约定的更多信息，请参考 Cisco 技术提示约定。

WPA 和 WPA2 支持

Cisco 统一无线网络支持 Wi-Fi 联盟证书 WPA 和 WPA2。Wi-Fi 联盟于 2003 年引入 WPA。Wi-Fi 联盟于 2004 年引入 WPA2。所有经过 Wi-Fi WPA2 认证的产品都必须能够与经过 Wi-Fi WPA 认证的产品进行互操作。

WPA 和 WPA2 为最终用户和网络管理员提供了高级别的保证，确保他们的数据保持私密性，并将对他们网络的访问限制在授权用户范围内。这两种证书都有个人和企业两种操作模式，可满足两个市场分区的不同需要。每个证书的企业模式使用 IEEE 802.1X 和 EAP 进行身份验证。每个证书的个人模式使用预共享密钥 (PSK) 进行身份验证。Cisco 建议不要使用个人模式进行企业或政府部署，因为该模式使用 PSK 进行用户身份验证。PSK 对于企业环境并不安全。

WPA 可以解决原始 IEEE 802.11 安全实施中出现的所有已知 WEP 漏洞，为企业和小型办公室/家庭办公室 (SOHO) 环境中的 WLAN 提供了一种即时安全解决方案。WPA 使用 TKIP 进行加密。

WPA2 是新一代 Wi-Fi 安全证书。它是 Wi-Fi 联盟对已批准的 IEEE 802.11i 标准的可互操作实现。它将计数器模式与密码块链消息身份验证码协议 (CCMP) 结合使用，实现了美国国家标准与技术研究所 (NIST) 建议的 AES 加密算法。WPA2 促进了政府 FIPS 140-2 标准的实行。

WPA 与 WPA2 的模式类型比较

	WPA	WPA2
企业模式（企业、政府、教育）	身份验证：IEEE 802.1X/EAP 加密：TKIP/MIC	身份验证：IEEE 802.1X/EAP 加密：AES-CCMP
个人模式（SOHO、家庭/个人）	身份验证：PSK 加密：TKIP/MIC	身份验证：PSK 加密：AES-CCMP

在企业操作模式下，WPA 和 WPA2 均使用 802.1X/EAP 进行身份验证。802.1X 为 WLAN 提供客户端与身份验证服务器之间相互的严格身份验证。另外，802.1X 还可针对每个用户、每个会话提供动态加密密钥，从而消除了与静态加密密钥相关的管理负担和安全问题。

使用 802.1X，用于身份验证的证书（如登录口令）通过无线介质传输时从不会采用明码或不加密的形式。尽管 802.1X 身份验证类型为无线 LAN 提供了有力的身份验证，但除 802.1X 以外，加密还需要使用 TKIP 或 AES，因为标准 802.11 WEP 加密容易受到网络攻击。

共有几种 802.1X 身份验证类型，每种类型提供不同的身份验证方法，但它们依靠同一个框架和 EAP 在客户端与接入点之间进行通信。在所有 WLAN 产品中，Cisco Aironet 产品支持的 802.1X EAP 身份验证类型最多。支持的类型包括：

• Cisco LEAP

• 通过安全隧道的 EAP 灵活身份验证 (EAP-FAST)

• EAP 传输层安全 (EAP-TLS)

• 受保护的扩展身份验证协议 (PEAP)

• EAP 隧道 TLS (EAP-TTLS)

• EAP 用户身份模块 (EAP-SIM)

802.1X 身份验证的另一个好处是实现 WLAN 用户组的集中管理，包括基于策略的密钥轮换、动态密钥分配、动态 VLAN 分配和 SSID 限制。这些功能会轮换加密密钥。

在个人操作模式下，使用预共享密钥（口令）进行身份验证。个人模式只需要一个接入点和客户端设备，而企业模式通常要求网络中有一个 RADIUS 或其他身份验证服务器。

本文档提供了在 Cisco 统一无线网络中配置 WPA2（企业模式）和 WPA2-PSK（个人模式）的示例。

网络设置

在此设置中，Cisco 4404 WLC 和 Cisco 1000 系列 LAP 通过第 2 层交换机连接起来。还有一个外部 RADIUS 服务器 (Cisco Secure ACS) 也连接到同一个交换机。所有设备都在同一个子网中。接入点 (LAP) 最初在控制器中注册。需要创建两个无线 LAN，一个用于 WPA2 企业模式，另一个用于 WPA2 个人模式。

WPA2 — 企业模式WLAN(SSID: WPA2-Enterprise)将使用EAP-FAST对无线客户端进行身份验证，使用AES进行加密。Cisco Secure ACS 服务器将用作外部 RADIUS 服务器，用于对无线客户端进行身份验证。

WPA2 — 个人模式WLAN(SSID: WPA2-PSK)将使用WPA2-PSK使用预共享密钥“abcdefghijk”进行身份验证。

您需要将设备配置为以下设置：

针对 WPA2 企业模式配置设备

本部分提供有关如何配置本文档所述功能的信息。

若要针对 WPA2 企业操作模式配置设备，请执行下列步骤：

1. 配置 WLC 以便通过外部 RADIUS 服务器进行 RADIUS 身份验证

2. 针对 WPA2 企业模式身份验证 (EAP-FAST) 配置 WLAN

3. 针对 WPA2 企业模式配置无线客户端

配置 WLC 以便通过外部 RADIUS 服务器进行 RADIUS 身份验证

需要配置 WLC 以便将用户凭证转发到外部 RADIUS 服务器。随后，外部 RADIUS 服务器使用 EAP-FAST 验证用户凭证，并提供对无线客户端的访问。

完成以下这些步骤，为外部 RADIUS 服务器配置 WLC：

1. 从控制器的 GUI 中选择安全性和“RADIUS 身份验证”，以便显示“RADIUS 身份验证服务器”页。然后，请点击new来定义RADIUS服务器。

2. 在 RADIUS Authentication Servers > New 页上定义 RADIUS 服务器参数。这些参数包括：

   • RADIUS 服务器的 IP 地址

   • 共享密钥

   • 端口号

   • 服务器状态

   本文使用IP地址为10.77.244.196的ACS服务器。



3. 单击 Apply。

针对 WPA2 企业操作模式配置 WLAN

下一步，配置客户端将用于连接到无线网络的 WLAN。用于 WPA2 企业模式的 WLAN SSID 将是 WPA2-Enterprise。本例将此 WLAN 分配到管理接口。

若要配置 WLAN 及其相关参数，请完成下列步骤：

1. 从控制器的 GUI 中单击 WLAN 以显示“WLAN”页。

   此页列出了控制器上现有的 WLAN。

2. 单击 New 以创建新的 WLAN。

3. 在 WLANs > New 页上输入 WLAN SSID 名称和配置文件名称。然后，单击 Apply。

   本例使用 WPA2-Enterprise 作为 SSID。



4. 创建新 WLAN 后，就会显示新 WLAN 的 WLAN > Edit 页。在此页上，可以定义特定于此 WLAN 的各种参数。其中包括“General Policies”、“Security Policies”、“QOS”策略和“Advanced”参数。

5. 根据一般策略，请检查状态检查方框来启用WLAN。



6. 如果希望 AP 在其信标帧中广播 SSID，请选中 Broadcast SSID 复选框。

7. 单击“Security”选项卡。在“第 2 层安全性”下，选择 WPA+WPA2。

   此操作将启用 WLAN 的 WPA 身份验证。



8. 向下滚动页面以修改 WPA+WPA2 Parameters。

   在本例中，选择 WPA2 策略和 AES 加密。



9. 在“Auth Key Mgmt”下，选择 802.1x。

   此操作将为 WLAN 启用采用 802.1x/EAP 身份验证和 AES 加密的 WPA2。

10. 单击 AAA Servers 选项卡。在“Authentication Servers”下，选择适当的服务器 IP 地址。

    在本例中，使用 10.77.244.196 作为 RADIUS 服务器。



11. 单击 Apply。

    注意：这是需要在控制器上为EAP身份验证配置的唯一EAP设置。所有其他特定于 EAP-FAST 的配置需要在 RADIUS 服务器和需要进行身份验证的客户端上完成。

针对 WPA2 企业模式身份验证 (EAP-FAST) 配置 RADIUS 服务器

在本例中，使用 Cisco Secure ACS 作为外部 RADIUS 服务器。若要针对 EAP-FAST 身份验证配置 RADIUS 服务器，请执行下列步骤：

1. 创建一个用于对客户端进行身份验证的用户数据库

2. 将 WLC 作为 AAA 客户端添加到 RADIUS 服务器

3. 使用匿名带内 PAC 配置为 RADIUS 服务器配置 EAP-FAST 身份验证

   注意：EAP-FAST可以使用匿名带内PAC调配或经过身份验证的带内PAC调配进行配置。本例使用匿名带内 PAC 配置。有关采用匿名带内 PAC 配置和经身份验证的带内 PAC 配置对 EAP FAST 进行配置的详细信息和示例，请参阅使用无线 LAN 控制器和外部 RADIUS 服务器的 EAP-FAST 身份验证的配置示例。

创建一个用于对 EAP-FAST 客户端进行身份验证的用户数据库

若要在 ACS 上为 EAP-FAST 客户端创建一个用户数据库，请完成下列步骤。本例将 EAP-FAST 客户端的用户名和口令分别配置为 User1 和 User1。

1. 从导航栏的 ACS GUI 中选择 User Setup。创建一个新的无线用户，然后单击 Add/Edit 转到该用户的“编辑”页。



2. 在“User Setup Edit”页中，按本例所示配置“Real Name”、“Description”及“Password”设置。

   本文档使用 ACS Internal Database 作为“Password Authentication”。



3. 从“Password Authentication”下拉框中选择 ACS Internal Database。

4. 配置所需的所有其他参数，然后单击 Submit。

将 WLC 作为 AAA 客户端添加到 RADIUS 服务器

若要将控制器定义为 ACS 服务器上的 AAA 客户端，请完成下列步骤：

1. 从 ACS GUI 中单击 Network Configuration。在“Network Configuration”页的“Add AAA client”部分下，单击 Add Entry 将 WLC 作为 AAA 客户端添加到 RADIUS 服务器。

2. 在“AAA Client”页中，定义 WLC 名称、IP 地址、共享密钥和身份验证方法 (RADIUS/Cisco Airespace)。有关其他非 ACS 身份验证服务器的信息，请参阅制造商提供的文档。



   注意：您在WLC和ACS服务器上配置的共享密钥必须匹配。共享密钥区分大小写。

3. 单击 Submit+Apply。

使用匿名带内 PAC 配置为 RADIUS 服务器配置 EAP-FAST 身份验证

匿名带内配置

这是 ACS 与最终用户客户端建立安全连接以便为客户端提供新 PAC 的两种带内配置方法之一。此选项允许在最终用户客户端与 ACS 之间进行匿名 TLS 握手。

在对等体对 ACS 服务器进行身份验证之前，此方法在经身份验证的 Diffie-HellmanKey 协商协议 (ADHP) 隧道内操作。

随后，ACS 需要对用户进行 EAP-MS-CHAPv2 身份验证。当用户身份验证成功时，ACS 将与最终用户客户端建立一条 Diffie-Hellman 隧道。ACS 为用户生成一个 PAC，并将其与此 ACS 的相关信息一起发送到此隧道中的最终用户客户端。此配置方法在第零阶段使用 EAP-MSCHAPv2 作为身份验证方法，在第二阶段使用 EAP-GTC。

由于配置了未经身份验证的服务器，因此不可能使用纯文本口令。所以，在隧道内只能使用 MS-CHAP 凭证。MS-CHAPv2 用于证明对等体的身份和接收用于后续身份验证会话的 PAC（EAP-MS-CHAP 将仅用作内部方法）。

若要采用匿名带内配置为 RADIUS 服务器配置 EAP-FAST 身份验证，请完成下列步骤：

1. 在 RADIUS 服务器 GUI 中单击 System Configuration。从“System Configuration”页中选择 Global Authentication Setup。



2. 在“Global Authentication”设置页中，单击 EAP-FAST Configuration 转到 EAP-FAST 设置页。

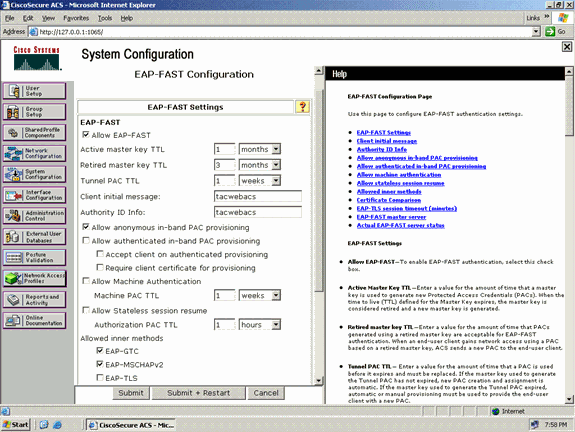

3. 在“EAP-FAST Settings”页中，选中 Allow EAP-FAST 复选框以启用 RADIUS 服务器的 EAP-FAST。



4. 根据需要配置“Active master key TTL”/“Retired master key TTL”（TTL 即存活时间）的值，或按本例所示将其设置为默认值。

   有关活动和停用的主密钥的信息，请参阅“主密钥”。有关详细信息，另请参阅“主密钥和 PAC TTL”。

   “Authority ID Info”字段表示此 ACS 服务器的文本身份，最终用户可使用该字段确定要根据哪个 ACS 服务器进行身份验证。必须填写此字段。

   “Client initial display message”字段用于指定要发送给使用 EAP-FAST 客户端进行身份验证的用户的一条消息。最大长度为 40 个字符。只有最终用户客户端支持显示时，用户才会看到该初始消息。

5. 如果希望 ACS 执行匿名带内 PAC 配置，请选中 Allow anonymous in-band PAC provisioning 复选框。

6. Allowed inner methods — 此选项确定哪些内部EAP方法可以在EAP-FAST TLS隧道内运行。对于匿名带内配置，必须启用 EAP-GTC 和 EAP-MS-CHAP 以实现向后兼容。如果选择“Allow anonymous in-band PAC provisioning”，则必须选择“EAP-MS-CHAP”（第零阶段）和“EAP-GTC”（第二阶段）。

针对 WPA2 企业操作模式配置无线客户端

下一步是针对 WPA2 企业操作模式配置无线客户端。

若要针对 WPA2 企业模式配置无线客户端，请完成下列步骤。

1. 在“Aironet Desktop Utility”窗口中，单击 Profile Management > New 为 WPA2-Enterprise WLAN 用户创建一个配置文件。

   如前所述，本文档使用 WLAN/SSID 名称 WPA2-Enterprise 表示无线客户端。

2. 在“Profile Management”窗口中，单击 General 选项卡，并按本例所示配置“Profile Name”、“Client Name”和“SSID”名称。然后单击 OK。



3. 单击 Security 选项卡，然后选择“WPA/WPA2/CCKM”以启用 WPA2 操作模式。在“WPA/WPA2/CCKM EAP Type”下，选择 EAP-FAST。单击 Configure 以配置 EAP-FAST 设置。



4. 在“Configure EAP-FAST”窗口中，选中 Allow Automatic PAC Provisioning 复选框。如果要配置匿名 PAC 配置，则会将 EAP-MS-CHAP 用作第零阶段内唯一的内部方法。



5. 从“EAP-FAST Authentication Method”下拉框中选择“MSCHAPv2 User Name and Password”作为身份验证方法。单击 Configure。

6. 在“Configure MSCHAPv2 User Name and Password”窗口中，选择适当的用户名和口令设置。

   本例选择 Automatically Prompt for User Name and Password。



   在 ACS 应注册相同的用户名和口令。如前所述，本例分别使用 User1 和 User1 作为用户名和口令。另外请注意，这是匿名带内配置。所以，客户端无法验证服务器证书。您需要确保未选中“Validate Server Identity”复选框。

7. Click OK.

验证 WPA2 企业操作模式

若要验证您的 WPA2 企业模式配置是否工作正常，请完成下列步骤：

1. 在“Aironet Desktop Utility”窗口中，选择配置文件 WPA2-Enterprise，然后单击“Activate”以激活无线客户端配置文件。

2. 如果已启用“MS-CHAP ver2”作为身份验证方法，客户端将提示输入用户名和口令。



3. 在 EAP-FAST 进行用户处理的过程中，客户端将提示您向 RADIUS 服务器请求 PAC。当您单击 Yes 时，便会开始进行 PAC 配置。



4. 在第零阶段的 PAC 配置成功后，接着进行第一阶段和第二阶段，成功完成身份验证过程。

   身份验证成功时，无线客户端将与 WLAN WPA2-Enterprise 建立关联。下面是屏幕截图：



   您还可以验证 RADIUS 服务器是否收到并验证来自无线客户端的身份验证请求。检查 ACS 服务器上的 Passed Authentications 和 Failed Attempts 报告以完成此操作。在ACS服务器上的报表和活动下可获得这些报表。

针对 WPA2 个人模式配置设备

若要针对 WPA2 个人操作模式配置设备，请执行下列步骤：

1. 针对 WPA2 个人模式身份验证配置 WLAN

2. 针对 WPA2 个人模式配置无线客户端

针对 WPA2 个人操作模式配置 WLAN

您需要配置客户端将用于连接到无线网络的 WLAN。用于 WPA2 个人模式的 WLAN SSID 将是 WPA2-Personal。本例将此 WLAN 分配到管理接口。

若要配置 WLAN 及其相关参数，请完成下列步骤：

1. 从控制器的 GUI 中单击 WLAN 以显示“WLAN”页。

   此页列出了控制器上现有的 WLAN。

2. 单击 New 以创建新的 WLAN。

3. 在“WLANs > New”页上输入“WLAN SSID”名称、“Profile”名称和“WLAN ID”。然后，单击 Apply。

   本例使用 WPA2-Personal 作为 SSID。



4. 创建新 WLAN 后，就会显示新 WLAN 的 WLAN > Edit 页。在此页上，可以定义特定于此 WLAN 的各种参数。其中包括“General Policies”、“Security Policies”、“QOS”策略和“Advanced”参数。

5. 根据一般策略，请检查状态检查方框来启用WLAN。

6. 如果希望 AP 在其信标帧中广播 SSID，请选中 Broadcast SSID 复选框。

7. 单击“Security”选项卡。在“Layer Security”下，选择 WPA+WPA2。

   此操作将启用 WLAN 的 WPA 身份验证。



8. 向下滚动页面以修改 WPA+WPA2 Parameters。

   在本例中，选择 WPA2 策略和 AES 加密。

9. 在“Auth Key Mgmt”下，选择 PSK 以启用 WPA2-PSK。

10. 在适当的字段中输入预共享密钥，如下所示。



    注意：WLC上使用的预共享密钥必须与无线客户端上配置的密钥匹配。

11. 单击 Apply。

针对 WPA2 个人模式配置无线客户端

下一步是针对 WPA2 个人操作模式配置无线客户端。

若要针对 WPA2 个人模式配置无线客户端，请完成下列步骤：

1. 在“Aironet Desktop Utility”窗口中，单击 Profile Management > New 为 WPA2-PSK WLAN 用户创建一个配置文件。

2. 在“Profile Management”窗口中，单击 General 选项卡，并按本例所示配置“Profile Name”、“Client Name”和“SSID”名称。然后，单击OK。



3. 单击 Security 选项卡，然后选择“WPA/WPA2 Passphrase”以启用 WPA2-PSK 操作模式。单击 Configure 以配置 WPA-PSK 预共享密钥。



4. 输入预共享密钥并单击 OK。



验证 WPA2 个人操作模式

若要验证您的 WPA2 个人模式配置是否工作正常，请完成下列步骤：

1. 在“Aironet Desktop Utility”窗口中，选择配置文件 WPA2-Personal，然后单击“Activate”以激活无线客户端配置文件。

2. 激活配置文件后，无线客户端将在身份验证成功时与 WLAN 建立关联。

   下面是屏幕截图：



故障排除

本部分提供的信息可用于对配置进行故障排除。

对于配置故障排除，以下 debug 命令将十分有用：

注意：使用debug命令之前，请参阅有关Debug命令的重要信息。

• debug dot1x events enable — 启用所有dot1x事件的调试。下面是基于成功身份验证的 debug 输出示例：

  注意：由于空间限制，此输出的某些行已移至第二行。

  (Cisco Controller)>debug dot1x events enable
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Sending EAP -Request/Identity
  to mobile 00:40:96:af:3e:93 (EAP Id 1)
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received EAPOL START from
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity
  to mobile 00:40:96:af:3e:93 (EAP Id 2)
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received EAP Response packet with
  mismatching id (currentid=2, eapid=1) from mobile 00:40:96:af:3e:93
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received Identity Response
  (count=2) from mobile 00:40:96:af:3e:93
  Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Processing Access-Challenge
  for mobile 00:40:96:af:3e:93
  ..............................................................................
  ..............................................................................
  ...............................................................................
  ................................................................................

  Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 19, EAP Type 43)
  Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Processing Access-Challenge
  for mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA
  to mobile 00:40:96:af:3e:93 (EAP Id 20)
  Wed Feb 20 14:20:01 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 43)
  Wed Feb 20 14:20:29 2007: Creating dot1x interface with key 00:0b:85:91:c3:c0 -0
  Wed Feb 20 14:20:29 2007: Resetting the group key timer for 3689 seconds on
  AP 00:0b:85:91:c3:c0
  Wed Feb 20 14:20:29 2007: Creating dot1x interface with key 00:0b:85:91:c3:c0 -1
  Wed Feb 20 14:20:29 2007: Resetting the group key timer for 3696 seconds on
  AP 00:0b:85:91:c3:c0
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAPOL START from
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
  mobile 00:40:96:af:3e:93 (EAP Id 22)
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received Identity Response (count=3)
  from mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 22 ===>
  19 for STA 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 19)
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 19, EAP Type 3)
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 20)
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 43)
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 21)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 21, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 22)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 22, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 23)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 23, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 24)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 24, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 25)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 25, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 26)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 26, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 27)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 27, EAP Type 43)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Reject for
  mobile00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Failure to
  mobile 00:4096:af:3e:93 (EAP Id 27)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Setting quiet timer for 5 seconds
  for mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
  mobile 00:40:96:af:3e:93 (EAP Id 1)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
  mobile 00:40:96:af:3e:93 (EAP Id 1)
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAPOL START from
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
  mobile 00:40:96:af:3e:93 (EAP Id 2)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received Identity Response (count=2)
  from mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 2 ===>
  20 for STA 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 20)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 3)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 21)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 21, EAP Type 43)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 22)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 22, EAP Type 43)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 22 ===>
  24 for STA 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
  mobile 00:40:96:af:3e:93 (EAP Id 24)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 24, EAP Type 43)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge
  for mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA
  to mobile 00:40:96:af:3e:93 (EAP Id 25)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
  mobile 00:40:96:af:3e:93 (EAP Id 25, EAP Type 43)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Accept for
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Creating a new PMK Cache Entry for
  tation 00:40:96:af:3e:93 (RSN 0)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP-Success to
  mobile 00:40:96:af:3e:93 (EAP Id 25)
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending default RC4 key to
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending Key-Mapping RC4 key to
  mobile 00:40:96:af:3e:93
  Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received Auth Success while in
  Authenticating state for mobile 00:40:96:af:3e:93


• debug dot1x packet enable — 启用802.1x数据包消息的调试。

• debug aaa events enable — 启用所有aaa事件的调试输出。

相关信息

• WPA2 - Wi-Fi 保护访问 2
• 包含无线局域网控制器和外部 RADIUS 服务器的 EAP-FAST 身份验证配置示例
• WLAN 控制器 (WLC) 中 EAP 身份验证的配置示例
• WPA 配置概述
• 无线产品支持
• 技术支持和文档 - Cisco Systems
