更新交换机上的配置文件

目标

思科S系列交换机包含若干配置和管理文件，这些文件可确定交换机的设置及其运行方式。这些文件可在交换机基于Web的实用程序的“文件操作”(File Operations)页面上进行操作，在该页面上可以备份、升级或复制配置文件。文件可在计算机、连接的USB设备、交换机的内部闪存或简单文件传输协议(TFTP)或安全复制(SCP)服务器之间移动。在您希望将设备回滚到较早状态或设备发生故障时，将这些文件存储在多个位置非常有用。

本文提供有关如何通过以下任何方法更新系统配置文件的说明：

• HTTP/HTTPS — 从本地计算机中选择源文件。
• USB或内部闪存 — 从内部闪存或交换机上连接的USB设备中选择源文件。
• TFTP — 从TFTP服务器将源文件上传到交换机。
• SCP（通过SSH传输文件） — 从SCP服务器将源文件上传到交换机。

注意：要了解如何备份交换机上的配置文件，请单击此处。要复制配置文件，请单击此处获取说明。

适用设备

• Sx250 系列
• Sx350 系列
• SG350X 系列
• Sx550X 系列

软件版本

• 2.3.0.130

更新配置文件

步骤1.登录交换机的基于Web的实用程序。默认用户名和密码为cisco/cisco。

注意：如果已更改密码或创建了新帐户，请输入新凭据。

步骤2.从Display Mode下拉列表中选择Advanced。

步骤3.单击“管理”>“文件管理”>“文件操作”。

步骤4.在“操作类型”区域，单击“更新文件”单选按钮，使用转换后的配置文件更新现有配置文件。

步骤5.在目标文件类型中，单击要更新的配置文件类型之一。选项有：

• 运行配置 — 交换机的当前使用中配置。每当交换机重新启动时，此文件都会被清除。
• 启动配置 — 当交换机启动时，它会查看此文件并生成运行配置文件。这是交换机设置在重新启动后保留的方式。
• 镜像配置 — 如果镜像配置文件已运行24小时，且此时未对运行配置进行任何更改，并且启动和运行配置文件相同，则交换机会创建镜像配置文件。镜像配置文件在将交换机回滚到早期状态时非常有用。
• 日志记录文件 — 交换机在此存储其所有日志。
• 语言文件 — 交换机在此存储语言信息。

注意：如果交换机上不存在文件，或者无法更新文件，则其单选按钮将不可用。

注意：在本示例中，选择运行配置文件。选择此选项将更新当前运行配置设置。

步骤6.从以下更新方法中选择一种：

• HTTP/HTTPS
• USB或内部闪存
• TFTP
• SCP（通过SSH传输文件）

通过HTTP/HTTPS更新系统配置文件

步骤1.单击HTTP/HTTPS作为复制方法。

步骤2.单击“选择文件”按钮浏览配置文件。

步骤3.浏览文件，然后单击“打开”。

注意：在本例中，保存在本地计算机的Firmware文件夹中的名为For SG350X-48MP.txt的更新配置文件将替换运行配置文件。

步骤4.配置文件名将显示在File Name区域。单击Apply以更新配置文件。

操作完成后，“文件操作”页面中将显示“成功”消息。

现在，您应该已通过HTTP/HTTPS复制方法成功更新交换机上的系统配置文件。

通过USB或内部闪存更新系统配置文件

步骤1.单击USB或Internal Flash作为复制方法。在本例中，选择Internal Flash。

步骤2.在“文件名”字段中，输入目标文件的名称。

注意：在本示例中，保存在交换机内部闪存中的名为For SG350X-48MP.txt的更新配置文件将替换运行配置文件。

步骤3.单击Apply将配置文件从内部闪存复制到交换机。

操作完成后，“文件操作”页面中将显示“成功”消息。

现在，您应该已经通过内部闪存或USB复制方法成功更新了交换机上的系统配置文件。

通过TFTP更新系统配置文件

步骤1.单击TFTP作为复制方法。交换机将从TFTP服务器找到配置文件。

步骤2.在Server Definition区域中选择服务器类型。选项有：

• 按IP地址 — 选择输入TFTP服务器的IP地址。在本例中，选择了此选项。
• 按名称 — 选择输入TFTP服务器的主机名。如果选择此选项，请跳至步骤4。

步骤3.（可选）如果选择By IP address，请从IP Version区域选择Version 4(IPv4)或Version 6(IPv6)。如果选择版本6，请在IPv6 Address Type区域指定IPv6是本地链路地址还是全局地址。如果它是链路本地地址，请从Link Local Interface下拉列表中选择接口。如果选择版本4，请跳至步骤4。

注意：在本例中，选择版本4。

步骤4.如果在步骤2中选择By name，请在Server IP Address/Name字段中输入TFTP服务器的主机名。否则，请输入TFTP服务器的IP地址。

注意：在本例中，使用IPv4地址192.168.100.147。

步骤5.在“源”字段中，输入已更新配置文件的文件名。在本例中，输入SG350X-48MP.txt。

步骤6.单击Apply将配置文件从TFTP服务器复制到您的交换机。

操作完成后，“文件操作”页面中将显示“成功”消息。

您现在应该已通过TFTP复制方法成功更新了交换机上的系统配置文件。

通过SCP更新系统配置文件

重要信息：在继续使用SCP方法之前，请确保已启用SSH服务器身份验证并配置了相应设置。有关如何在交换机上配置SSH身份验证设置的说明，请单击此处。

步骤1.选择SCP（通过SSH传输文件）作为复制方法。交换机将从SCP服务器找到配置文件。

步骤2.默认情况下禁用远程SSH服务器身份验证。要启用SSH服务器身份验证，请点击Edit以配置SSH服务器身份验证设置。

步骤3.选择以下方法之一执行SSH客户端身份验证：

• 使用SSH客户端系统凭证 — 设置永久SSH用户凭证。点击System Credentials（系统凭证）以转到SSH User Authentication（SSH用户身份验证）页面，在该页面中可以设置一次用户/密码以供将来使用。
• 使用SSH客户端一次性凭证 — 输入此复制操作的用户名和密码。

注意：一次性凭证的用户名和密码将不会保存在配置文件中。

注意：在本示例中，选择Use SSH Client One-Time Credentials（使用SSH客户端一次性凭证），并相应地输入用户名和密码详细信息。

步骤4.在Server Definition区域中选择服务器类型。选项有：

• 按IP地址 — 选择输入SCP服务器的IP地址。在本例中，选择了此选项。
• 按名称 — 选择输入SCP服务器的主机名。如果选择此选项，请跳至步骤6。

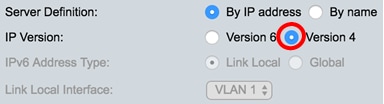

步骤5.（可选）如果选择By IP address，请从IP Version区域选择Version 4(IPv4)或Version 6(IPv6)。如果选择版本6，请在IPv6 Address Type区域指定IPv6是本地链路地址还是全局地址。如果它是链路本地地址，请从Link Local Interface下拉列表中选择接口。如果选择版本4，请跳至步骤6。

注意：在本例中，选择版本4。

步骤6.如果在步骤4中选择By name，请在Server IP Address/Name字段中输入SCP服务器的主机名。否则，输入SCP服务器的IP地址。

注意：在本示例中，使用SCP服务器IPv4地址192.168.100.148。

步骤7.在“源”字段中，输入已更新配置文件的文件名。在本例中，输入SG350X-48MP.txt。

步骤8.单击Apply将配置文件从SCP服务器复制到交换机。

现在，您应该已通过SCP方法成功更新交换机上的系统配置文件。
