由FMC管理的FTD上的站点到站点VPN配置

简介

本文档介绍如何在FMC管理的Firepower威胁防御(FTD)上配置站点到站点VPN。

先决条件

要求

您应该了解以下主题：

• 对VPN的基本了解
• 使用Firepower管理中心的经验
• 使用ASA命令行体验

使用的组件

本文档中的信息基于以下软件和硬件版本：

• 思科FTD 6.5
• ASA 9.10(1)32
• IKEv2

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

配置

首先在FTD上配置FirePower管理中心。

步骤1:定义VPN拓扑。

1.导航到设备> VPN >站点到站点。 在Add VPN下,点击Firepower Threat Defense Device，如下图所示。

2.出现Create New VPN Topology（创建新VPN拓扑）框。为VPN提供一个易于识别的名称。

网络拓扑：点对点

IKE版本：IKEv2

在本示例中，当您选择终端时，节点A是FTD，节点B是ASA。单击绿色的加号按钮将设备添加到拓扑中，如图所示。

3.添加FTD作为第一个终端。

选择放置加密映射的接口。IP地址应该从设备配置中自动填充。

点击Protected Networks下的绿色加号（如图所示），选择此VPN中应加密哪些子网。

4.单击绿色加号，此时将创建网络对象。

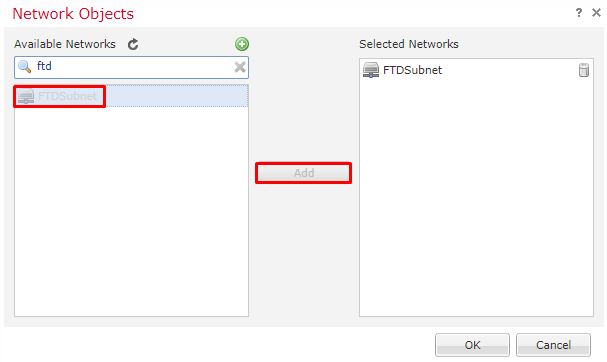

5.添加需要加密的FTD的所有本地子网。单击Add将其移动到Selected Networks。现在单击OK，如图所示。

FTDSubnet = 10.10.113.0/24

节点A:(FTD)终端已完成。如图所示，点击节点B的绿色加号。

节点B是ASA。不受FMC管理的设备被视为外联网设备。

6.添加设备名称和IP地址。单击绿色加号以添加受保护的网络，如图所示。

7.如本图所示，选择需要加密的ASA子网，然后将其添加到所选网络。

ASA子网= 10.10.110.0/24

第二步：配置IKE参数。

现在，两个终端都已通过IKE/IPSEC配置。

1.在IKE选项卡下，指定用于IKEv2初始交换的参数。单击绿色加号可创建新的IKE策略，如图所示。

2.在新的IKE策略中，指定连接的优先级编号和阶段1的生存期。本文档在初始交换中使用以下参数：完整性(SHA256)、加密(AES-256)、PRF(SHA256)和Diffie-Hellman组（组14）

注意：无论所选策略部分中的内容如何，设备上的所有IKE策略都将发送到远程对等体。为VPN连接选择与远程对等项匹配的第一个IKE策略。使用优先级字段选择首先发送的策略。优先级1将首先发送。

3.添加参数后，选择此策略，然后选择验证类型。

4.选择pre-shared-key manual。本文档使用PSK cisco123。

第三步：配置 IPSec 参数.

1.在IPsec下，单击铅笔编辑转换集并创建新的IPsec提议，如下图所示。

2.要创建新的IKEv2 IPsec提议，请单击绿色加号并输入阶段2参数。

选择ESP Encryption > AES-GCM-256。使用GCM算法加密时，不需要散列算法。使用GCM时，哈希函数是内置的。

3.创建新的IPsec方案后，将其添加到选定的转换集。

新选择的IPsec建议现在列在IKEv2 IPsec建议下。

如果需要，可在此处编辑阶段2的有效期和PFS。在本例中，生命周期将被设置为默认值，PFS将被禁用。

可选 — 必须完成旁路访问控制选项或创建访问控制策略。

第四步：绕过访问控制。

或者，可以在Advanced > Tunnel下启用sysopt permit-vpn。

这消除了使用访问控制策略检查来自用户的流量的可能性。VPN过滤器或可下载ACL仍可用于过滤用户流量。 这是全局命令，如果启用此复选框，该命令将应用于所有VPN。

如果未启用sysopt permit-vpn，则必须创建访问控制策略，以允许VPN流量通过FTD设备。如果sysopt permit-vpn已启用，请跳过创建访问控制策略。

第五步：创建访问控制策略。

在Access Control Policies下，导航到Policies > Access Control > Access Control，并选择针对FTD设备的策略。要添加规则，请点击Add Rule，如图所示。

必须允许流量从内部网络传出到外部网络，以及从外部网络传到内部网络。创建一个规则以同时执行这两个操作，或创建两个规则以将其分开。在本例中，创建一条规则来同时执行这两个操作。

第六步：配置NAT免除。

为VPN流量配置NAT免除语句。必须实施NAT免除，以防止VPN流量到达另一个NAT语句并错误地转换VPN流量。

1.导航到设备> NAT，选择以FTD为目标的NAT策略。 点击Add Rule按钮时创建新规则。

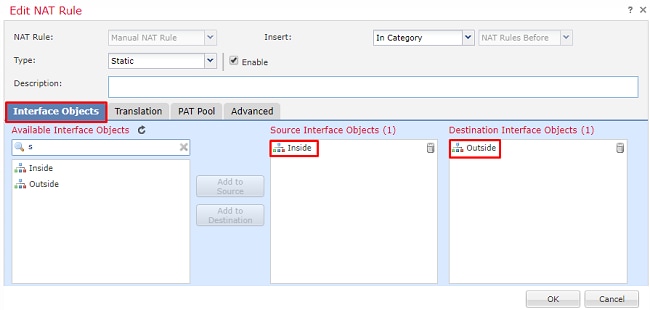

2.创建新的静态手动NAT规则。参考内部和外部接口。

3.在转换选项卡下，选择源子网和目标子网。由于这是NAT免除规则，请使原始源/目标与转换后的源/目标相同，如下图所示：

4.最后，转到Advanced选项卡并启用无代理arp和路由查找。

5.保存此规则并在NAT列表中查看最终结果。

6.完成配置后，保存配置并将其部署到FTD。

步骤 7.配置ASA。

1. 在ASA的外部接口上启用IKEv2:

Crypto ikev2 enable outside

  2.创建定义在FTD上配置的相同参数的IKEv2策略：

Crypto ikev2 policy 1
 Encryption aes-256
 Integrity sha256
 Group 14
 Prf sha256
 Lifetime seconds 86400

  3.创建允许ikev2协议的组策略：

Group-policy FTD_GP internal
Group-policy FTD_GP attributes
 Vpn-tunnel-protocol ikev2

  4.创建对等FTD公有IP地址的隧道组。引用组策略并指定预共享密钥：

Tunnel-group 172.16.100.20 type ipsec-l2l
Tunnel-group 172.16.100.20 general-attributes
Default-group-policy FTD_GP
Tunnel-group 172.16.100.20 ipsec-attributes
 ikev2 local-authentication pre-shared-key cisco123
 ikev2 remote-authentication pre-shared-key cisco123

  5.创建定义要加密的流量的访问列表：(FTDSubnet 10.10.113.0/24)(ASASubnet 10.10.110.0/24)

Object network FTDSubnet
 Subnet 10.10.113.0 255.255.255.0
Object network ASASubnet
 Subnet 10.10.110.0 255.255.255.0
Access-list ASAtoFTD extended permit ip object ASASubnet object FTDSubnet

  6.创建一个引用FTD上指定的算法的ikev2 ipsec-proposal:

Crypto ipsec ikev2 ipsec-proposal FTD
 Protocol esp encryption aes-gcm-256

  7.创建将配置关联在一起的加密映射条目：

Crypto map outside_map 10 set peer 172.16.100.20
Crypto map outside_map 10 match address ASAtoFTD
Crypto map outside_map 10 set ikev2 ipsec-proposal FTD
Crypto map outside_map 10 interface outside

8.创建NAT免除语句，阻止防火墙NAT传输VPN流量：

Nat (inside,outside) 1 source static ASASubnet ASASubnet destination static FTDSubnet FTDSubnet no-proxy-arp route-lookup

验证

注：此时无法从FMC查看VPN隧道状态。此功能CSCvh77603有一个增强请求。

尝试通过VPN隧道发起流量。通过访问ASA或FTD的命令行，可以使用packet tracer命令完成此操作。使用packet-tracer命令启动VPN隧道时，必须运行两次以验证隧道是否启动。首次发出该命令时，VPN隧道关闭，因此packet-tracer命令在VPN加密DROP时将会失败。请勿将防火墙的内部IP地址用作Packet Tracer中的源IP地址，因为此操作始终会失败。

firepower# packet-tracer input inside icmp 10.10.113.10 8 0 10.10.110.10

Phase: 10
Type: VPN
Subtype: encrypt
Result: DROP
Config:
Additional Information:


firepower# packet-tracer input inside icmp 10.10.113.10 8 0 10.10.110.10

Phase: 1
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 172.16.100.1 using egress ifc outside

Phase: 2
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
nat (Inside,outside) source static FTDSubnet FTDSubnet destination static ASASubnet ASASubnet no-proxy-arp route-lookup
Additional Information:
NAT divert to egress interface outside
Untranslate 10.10.110.10/0 to 10.10.110.10/0

Phase: 3
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip ifc Inside object-group FMC_INLINE_src_rule_268436483 ifc outside object-group FMC_INLINE_dst_rule_268436483 rule-id 268436483
access-list CSM_FW_ACL_ remark rule-id 268436483: ACCESS POLICY: FTD-Access-Control-Policy - Mandatory
access-list CSM_FW_ACL_ remark rule-id 268436483: L7 RULE: VPN_Traffic
object-group network FMC_INLINE_src_rule_268436483
description: Auto Generated by FMC from src of UnifiedNGFWRule# 1 (FTD-Access-Control-Policy/mandatory)
network-object object ASASubnet
network-object object FTDSubnet
object-group network FMC_INLINE_dst_rule_268436483
description: Auto Generated by FMC from dst of UnifiedNGFWRule# 1 (FTD-Access-Control-Policy/mandatory)
network-object object ASASubnet
network-object object FTDSubnet
Additional Information:
This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (Inside,outside) source static FTDSubnet FTDSubnet destination static ASASubnet ASASubnet no-proxy-arp route-lookup
Additional Information:
Static translate 10.10.113.10/0 to 10.10.113.10/0

Phase: 10
Type: VPN
Subtype: encrypt
Result: ALLOW
Config:
Additional Information:

Result:
input-interface: Inside
input-status: up
input-line-status: up
output-interface: outside
output-status: up
output-line-status: up
Action: allow

要监控隧道状态，请导航到FTD或ASA的CLI。

在FTD CLI中，使用以下命令验证第1阶段和第2阶段：

Show crypto ikev2 sa

> show crypto ikev2 sa

IKEv2 SAs:

Session-id:4, Status:UP-ACTIVE, IKE count:1, CHILD count:1

Tunnel-id Local                                               Remote                                                  Status         Role
  9528731 172.16.100.20/500                                    192.168.200.10/500                                         READY    INITIATOR
      Encr: AES-CBC, keysize: 256, Hash: SHA256, DH Grp:14, Auth sign: PSK, Auth verify: PSK
      Life/Active Time: 86400/118 sec
Child sa: local selector  10.10.113.0/0 - 10.10.113.255/65535
          remote selector 10.10.110.0/0 - 10.10.110.255/65535
          ESP spi in/out: 0x66be357d/0xb74c8753

故障排除和调试

初始连接问题

构建VPN时，需要双方协商隧道。因此，当您排除任何类型的隧道故障时，最好让对话双方都参与进来。 有关如何调试IKEv2隧道的详细指南位于：如何调试IKEv2 VPN

隧道故障的最常见原因是连接问题。确定这一点的最佳方法是在设备上捕获数据包。 使用此命令获取设备上的数据包捕获：

Capture capout interface outside match ip host 172.16.100.20 host 192.168.200.10

捕获到位后，尝试通过VPN发送流量并检查数据包捕获中的双向流量。

使用以下命令检查数据包捕获：

show cap capout

firepower# show cap capout

4 packets captured

   1: 11:51:12.059628       172.16.100.20.500 > 192.168.200.10.500:  udp 690
   2: 11:51:12.065243       192.168.200.10.500 > 172.16.100.20.500:  udp 619
   3: 11:51:12.066692       172.16.100.20.500 > 192.168.200.10.500:  udp 288
   4: 11:51:12.069835       192.168.200.10.500 > 172.16.100.20.500:  udp 240

特定流量问题

您遇到的常见流量问题包括：

• FTD后的路由问题 — 内部网络无法将数据包路由回分配的IP地址和VPN客户端。
• 访问控制列表阻止流量。
• VPN流量未绕过网络地址转换。

有关FMC管理的FTD上的VPN的详细信息，您可以在此处找到完整配置指南：FMC管理的FTD配置指南
