将ACI部署为以应用为中心
简介
本文档介绍利用思科ACI SDN解决方案在应用内部/应用之间实现微分段和安全的方法。
使用传统网络的限制
- 在传统网络中，不可能对VLAN/子网进行分段。
- 应用网关位于核心交换机上。如果两个应用程序需要通信，则核心交换机上需要复杂的访问控制列表(ACL)。
- 交换机之间的生成树环路会中断数据中心流量并导致流量丢弃。
- 同一个IP子网包含多个应用，这不能提供它们之间的安全性。传统网络无法管理这些通信。

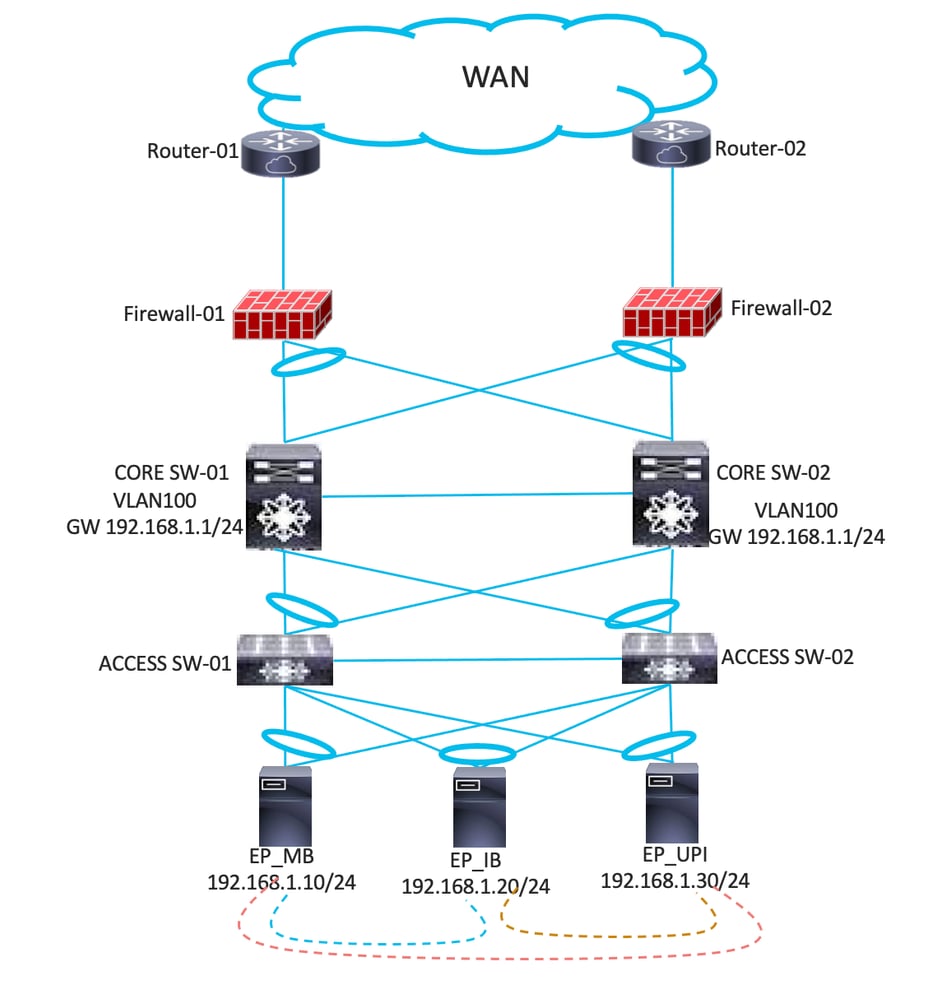

- 考虑使用图中所示的示例。您有三个应用程序EP_MB、EP_IB和EP_UPI，它们属于同一个VLAN和IP子网。对于任何L2流量，流量始终泛洪到所有应用，即使这些应用之间不需要通信。在此方案中，不可能存在两个应用程序之间的限制。
先决条件
要求
Cisco 建议您了解以下主题：
- 必须在环境中部署思科安全工作负载(CSW)/Tetration（安全工作负载），以便收集应用之间的流量数据。
- 必须在服务器上部署代理才能收集数据。因此，这只有在棕地部署的情况下才可能实现。
- 必须在服务器上部署至少3-4周的代理，才能收集数据。
- 如果任何应用程序依赖关系映射(ADM)工具不可用，则必须提供相关数据。
- 必须使用以应用为中心的基础设施(ACI)交换矩阵配置服务器网关。
使用的组件
本文档不限于特定的软件和硬件版本。
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。
解决方案概述
为了实现微分段，您必须首先将网络从传统基础设施迁移到思科SDN解决方案，然后从以应用为中心的角度重新设计网络。本节介绍两个设计阶段，以便根据通过ADM工具捕获的应用程序流实现所需的分段。首先，思科ACI解决方案以网络中心模式（与现有设计相同）部署，然后转向以应用为中心的模式。
注意：您也可以将此部署模式结合使用，以便将服务从传统网络直接迁移到以应用为中心的模式。
以网络为中心的设计

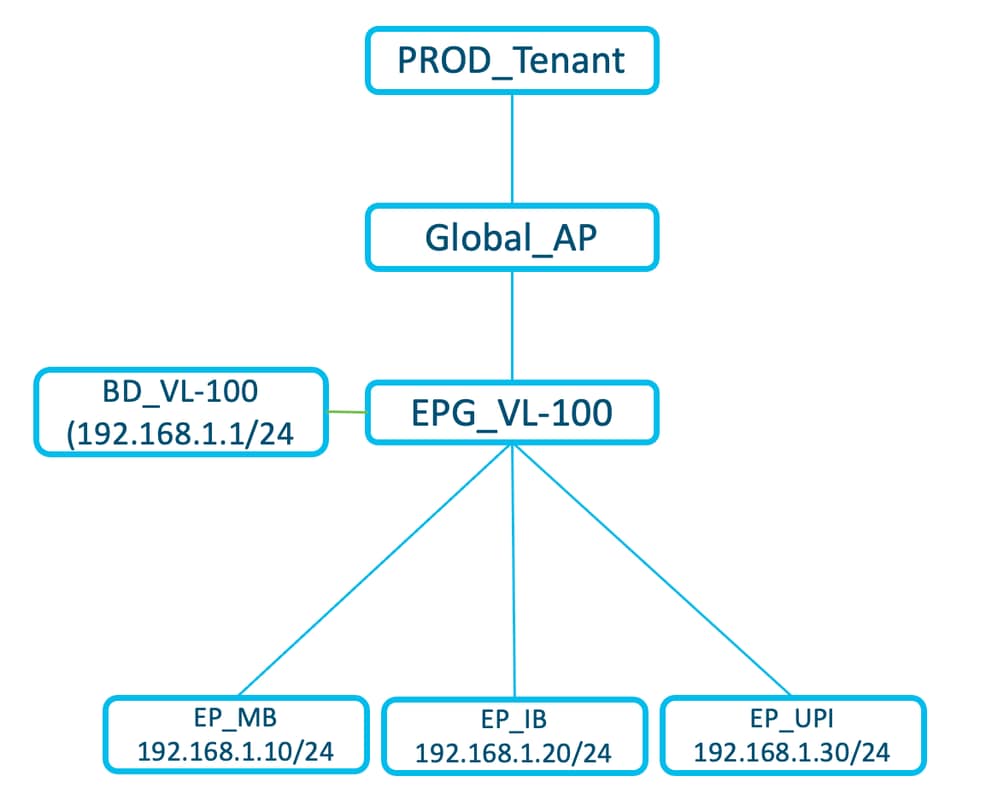

在图中所示的示例中，EPG_VL-100包含三个应用：EP_MB、EP_IB和EP_UPI，并且共享同一个IP子网并使用VLAN 100。
- 从传统网络向ACI的原样迁移。
- 一个终端组(EPG)可以包含多个应用。
- 此部署类型中的同一EPG内没有应用分段。
- 1 BD = 1 EPG = 1 VLAN
以应用为中心的设计
图中所示的示例是三个应用（EP_MB、EP_IB和EP_UPI）的独立EPG，这些应用共享同一个IP子网并使用映射到每个EPG的不同VLAN。
- 在以应用为中心的部署类型中，根据应用配置不同的EPG。
- 这些应用程序继续使用同一个IP子网及其网关。
- 分段应用EPG以使用新的VLAN。
- 1个BD将配置为IP子网并映射到多个应用EPG。
- 1 BD = N EPG = N VLAN
- 现在，两个EPG（应用）可以通过合同相互通信。
迁移方法
在将ACI部署为以应用为中心之前，可以将ACI部署为以网络为中心，并进一步对应用进行分段。

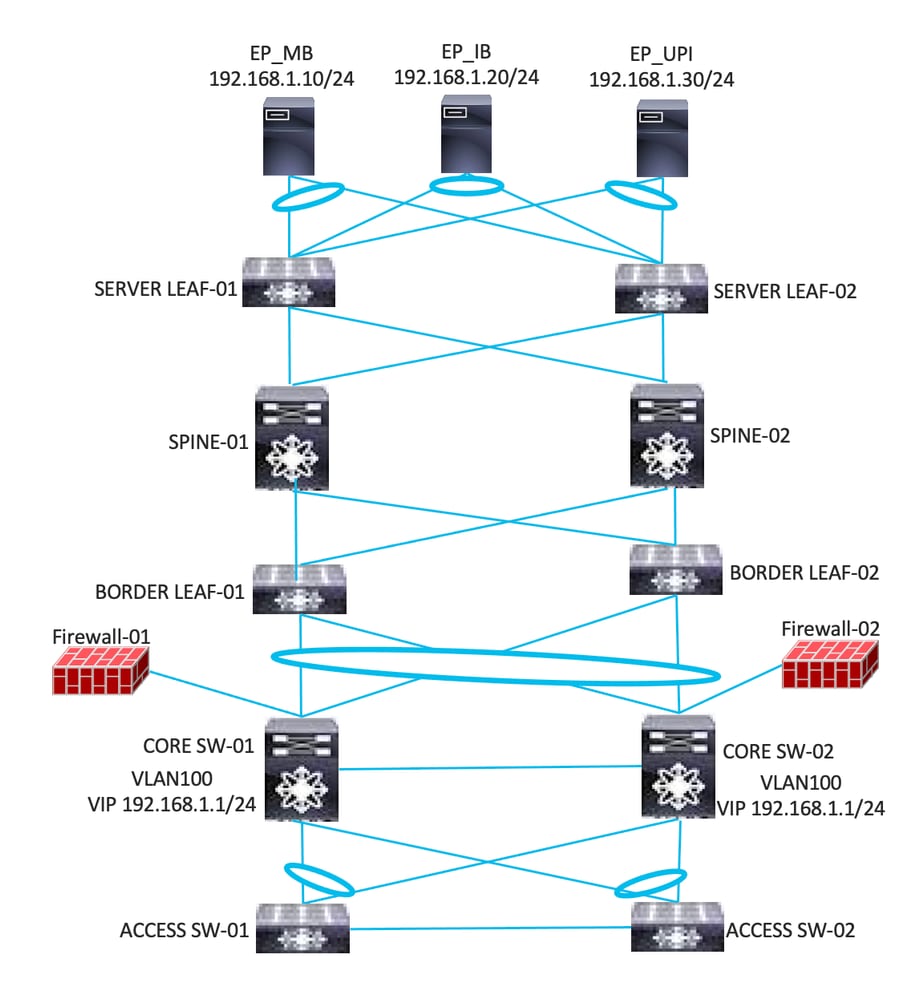

以网络为中心的迁移方法：第1阶段
- 边界枝叶交换机和核心交换机之间必须建立第2层临时链路。
- 根据传统网络中配置的现有VLAN在ACI上配置第2层网桥域和终端组。
- 在边界枝叶交换机和核心交换机之间的第2层临时链路上配置所有这些VLAN。
- ACI必须了解核心交换机上的所有终端。
- 网关保留在核心交换机上。
- 防火墙连接仍保留在核心交换机上。
以网络为中心的迁移方法：第2阶段
- 将工作负载从接入交换机转移到服务器枝叶。
- 网关保留在核心交换机上。
- 验证是否可从服务器访问网关。
- 验证服务器/应用程序是否可访问。
以网络为中心的迁移方法：第3阶段
- 关闭核心交换机上的网关并在ACI上配置。
- 将防火墙链路从核心交换机转移到ACI枝叶。
- 配置朝向防火墙/路由器的L3out。
- 在防火墙/路由器和ACI枝叶交换机中添加路由。
- 关闭边界枝叶交换机和核心交换机之间的链路。
- 验证服务器/应用程序是否可访问。

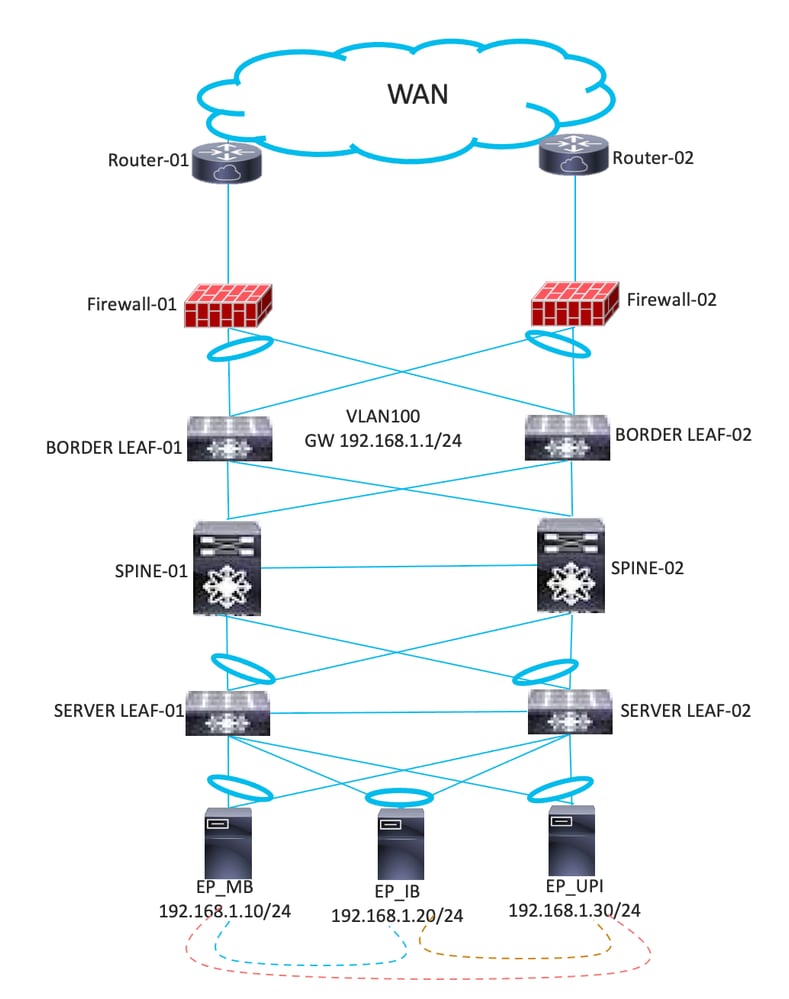

以网络为中心的迁移方法后ACI的逻辑表示。
以应用为中心的迁移方法：第1阶段
- CSW/Tetration数据的收集和分析。
- 根据CSW/Tetration数据（网络、应用和数据库）新建EPG配置。
- 例如，对于MB应用，将创建三个EPG，例如EPG_MB_WEB、EPG_MB_APP和EPG_MB_DB。这些EPG必须在一个应用配置文件AP_MB下配置。
- 对于Virtual Machine Manager (VMM)集成，需要使用vDS配置将新EPG中的服务器映射到新VLAN。
- 将虚拟机(VM)映射到通过VMM集成推送的新vDS。
- 对于裸机，服务器团队必须更改服务器上的VLAN ID。
- 这些部署的IP编址相同。
- 根据CSW/Tetration数据在EPG之间配置合同。
CSW/Tetration数据分析
基于CSW/Tetration数据的分析示例：
| src_ip |
consumer_scope |
dst_ip |
provider_scope |
protocol |
端口 |
| 192.168.34.248 |
默认值：内部：总部 |
192.168.20.81 |
PRODAPP |
TCP |
443 |
| 192.168.78.45 |
默认值：内部：总部 |
192.168.20.81 |
PRODAPP |
TCP |
443 |
| 192.168.78.16 |
默认值：内部：总部 |
192.168.20.81 |
PRODAPP |
TCP |
443 |
| 192.168.78.25 |
默认值：内部：总部 |
192.168.20.81 |
PRODAPP |
TCP |
443 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.81 |
PRODAPP |
UDP |
137 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.81 |
PRODAPP |
TCP |
445 |
| 192.168.32.173 |
默认：内部：数据中心：DC：应用：生产：DMZ |
192.168.20.81 |
PRODAPP |
TCP |
7777 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
135 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
UDP |
137 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
UDP |
137 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
443 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
445 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
445 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
5985 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
49154 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
49169 |
| 192.168.44.29 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
4750 |
| 192.168.44.30 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.81 |
PRODAPP |
TCP |
4750 |
| 192.168.44.21 |
默认值：内部：数据中心：DC：应用：Prod：AAA |
192.168.20.81 |
PRODAPP |
ICMP |
0 |
| 192.168.103.80 |
默认值：内部：数据中心：DC：应用：Prod：DHCP |
192.168.20.81 |
PRODAPP |
TCP |
7777 |
| 192.168.103.71 |
默认值：内部：数据中心：DC：应用：Prod：DHCP |
192.168.20.81 |
PRODAPP |
TCP |
7777 |
| 192.168.103.20 |
默认值：内部：数据中心：DC：应用：Prod：DHCP |
192.168.20.81 |
PRODAPP |
TCP |
7777 |
| 192.168.103.21 |
默认值：内部：数据中心：DC：应用：Prod：DHCP |
192.168.20.81 |
PRODAPP |
TCP |
7777 |
| 192.168.44.68 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.85 |
PRODDB |
UDP |
137 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.85 |
PRODDB |
UDP |
137 |
| 192.168.44.68 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.85 |
PRODDB |
TCP |
445 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：发现 |
192.168.20.85 |
PRODDB |
TCP |
445 |
| 172.16.32.173 |
默认值：内部：数据中心：DC：应用程序：Prod：MZ |
192.168.20.85 |
PRODDB |
TCP |
1522 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
135 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
UDP |
137 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
UDP |
137 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
UDP |
161 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
445 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
445 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
5985 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
49154 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
60801 |
| 192.168.44.30 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
4750 |
| 192.168.44.29 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
TCP |
4750 |
| 192.168.44.21 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
192.168.20.85 |
PRODDB |
ICMP |
0 |
来自CSW/Tetration的EPG建议示例：
| EPG |
IP |
| PRODAPP |
192.168.20.81 |
| RODDB |
192.168.20.85 |
根据详细信息，必须分析合同配置的数据。已分析数据的示例：
| src_ip |
consumer_scope |
consumer_EPG |
dst_IP |
provider_EPG |
protocol |
端口 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：Prod：发现 |
EPG_DISCOVERY |
192.168.20.81 |
EPG-PROD-APP |
UDP |
137 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：Prod：发现 |
EPG_DISCOVERY |
192.168.20.81 |
EPG-PROD-APP |
TCP |
445 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
135 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
UDP |
137 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
443 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
445 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
5985 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
49154 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
49169 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
TCP |
4750 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.81 |
EPG-PROD-APP |
ICMP |
0 |
| 192.168.103.21 |
默认值：内部：数据中心：DC：应用：Prod：DHCP |
EPG_VL_157 |
192.168.20.81 |
EPG-PROD-APP |
TCP |
7777 |
| 192.168.44.68 |
默认值：内部：数据中心：DC：应用程序：Prod：发现 |
EPG_DISCOVERY |
192.168.20.85 |
EPG-PROD-DB |
UDP |
137 |
| 192.168.44.68 |
默认值：内部：数据中心：DC：应用程序：Prod：发现 |
EPG_DISCOVERY |
192.168.20.85 |
EPG-PROD-DB |
TCP |
445 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
135 |
| 192.168.44.69 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
UDP |
137 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
UDP |
161 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
445 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
5985 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
49154 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
60801 |
| 192.168.44.48 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
TCP |
4750 |
| 192.168.44.47 |
默认值：内部：数据中心：DC：应用程序：生产：监控 |
EPG_MONITORING |
192.168.20.85 |
EPG-PROD-DB |
ICMP |
0 |
| 192.168.48.45 |
默认值：内部：数据中心：DC：应用程序：生产：备份 |
EPG_VL_71 |
192.168.20.85 |
EPG-PROD-DB |
TCP |
5555 |
根据IP地址，提及消费者和提供商EPG。必须从此数据中排除重复的条目和北-南流量（例如Internet、DC间、区域间流量等）。有些EPG使用VLAN命名，例如EPG_VL_157、EPG_VL_71等。这意味着在以应用为中心的迁移过程中，这些服务器不会移至目标EPG。因此，要使用EPG的当前映射配置它们之间的合同。一旦将这些服务器迁移到目标EPG，作为清理过程的一部分，必须删除这些现有合同，并且必须将相应的合同添加到目标EPG中。
合同
EPG之间的通信需要合同。 本节将介绍合同配置过程中的实施流程。
1. 最初，VzAny合同必须应用于虚拟路由和转发(VRF)级别。
2. 根据CSW/Tetration数据，必须创建特定的EPG合同。
3. 将Deny_All规则配置为低优先级，以便VzAny合同不允许未指定的流量通信。对于尚未作为以应用为中心的应用进行迁移的应用，通信通过VzAny合同进行。
4. 完成所有迁移后，从VRF中删除VzAny合同。
分析CSW/Tetration数据并将其转换为适当的ACI对象是非常关键的一步。因此，在初步分析之后，有必要与有关方面讨论我们的意见，并再次得到确认。此外，在实施过程中，必须仔细考虑以确保所有流量都按预期得到允许。对于故障排除，您可以在合同中启用日志记录，也可以使用GUI界面或CLI跟踪特定端口上的任何丢包。
leaf# show logging ip access-list internal packet-log deny
[ 2019年10月1日星期二10:34:37 377572 usecs]：CName：Prod1：VRF1(VXLAN： 2654209)，VlanType：未知，Vlan-Id：0，SMac：0x000c0c0c0c0c，DMac：0x000c0c0c0c0c，SIP：192.16.11，DIP：192.16 .22.11，端口：0，端口：0，源接口：隧道7，端口：1，PktLen：98
[ 2019年10月1日星期二10:34:36 377731 usecs]：CName：Prod1：VRF1(VXLAN： 2654209)，VlanType：未知，Vlan-Id：0，SMac：0x000c0c0c0c0c，DMac：0x000c0c0c0c0c，SIP：192.16.11，DIP：192.16 .22.11，端口：0，端口：0，源接口：隧道7，端口：1，PktLen：98
contract_parser
一种设备上Python脚本，生成从ID执行名称查找时关联分区规则、过滤器和命中统计数据的输出。此脚本非常有用，因为它采用多步骤流程，并将其转换为可过滤到特定EPG/VRF或其他合同相关值的单个命令。
leaf# contract_parser.py
密钥:
[prio：RuleId] [vrf：{str}]操作协议src-epg [src-l4] dst-epg [dst-l4] [flags][合同：{str}] [hit=count]
[7:4131] [vrf：common：default] permit ip tcp tn-Prod1/ap-Services/epg-NTP(16410) tn-Prod1/l3out-L3Out1/instP-extEpg(25) eq 123 [contract：uni/tn-Prod1/brc-external_to_ntp] [hit=0]
[7:4156] [vrf：common：default] permit ip tcp tn-Prod1/l3out-L3Out1/instP-extEpg(25) eq 123 tn-Prod1/ap-Services/epg-NTP(16410) [contract：uni/tn-Prod1/brc-external_to_ntp] [hit=0]
[12:4169] [vrf：common：default] deny，log any tn-Prod1/l3out-L3Out1/instP-extEpg(25) epg：any [contract：implicit] [hit=0]
[16:4167] [vrf：common：default] permit any epg：any tn-Prod1/bd-Services(32789) [contract：implicit] [hit=0]
也可以使用路径Tenant > Tenant_Name > Operational > Flows/Packets在GUI中显示数据包丢弃。
考虑事项
在应用EPG之间合同时的建议：
1. 从策略映射方面来说，ACI不能被视为防火墙，否则可能导致三态内容可寻址存储器(TCAM)使用率较高。
2. 使用一系列过滤器，而不使用大量的单个过滤器。
3. 任何合同使用的过滤器范围不得超过四个。可消耗高溢出三态内容可寻址存储器(OTCAM)。
4. 如果任何EPG需要大量端口，请尝试使用“permit any”合同。
5. 作为解决方案的一部分，如果您预计会部署大量合同，请考虑相应地修改转发规模配置文件(FSP)。
6. 在部署大量合同之前，请使用以下公式计算TCAM：提供EPG的数量*消费者EPG的数量*规则数量。
7. 可以使用以下路径在ACI UI上检查现有TCAM大小：操作>容量控制面板>枝叶容量或
LEAF-101# vsh_lc
module-1# show platform internal hal health-stats | grep _count
mcast_count：0
max_mcast_count：8192
policy_count：221
max_policy_count：65536
policy_otcam_count：322
max_policy_otcam_count：8192
policy_label_count：0
max_policy_label_count：0
以应用为中心的部署和解决方案面临的一些挑战
1. 大量的合同可能导致枝叶交换机的TCAM使用率较高。
因此，当完成大量配置部署时，主动跟踪TCAM利用率并预估TCAM价值增加非常重要。最好使用maker检查器进程，以确保推送的配置正确。此外，建议使用适当的计划维护时段执行更改。
2. 一次推送一次合同即可执行批量配置（超过50k TCAM）可能会导致策略管理器内存崩溃。
建议以较小的块推送配置，尤其是当配置较大时。这为合同配置提供了一种系统化和无风险的方法。此外，每次推送配置时，测量TCAM值的增量。
3. 如果应用在CSW/Tetration部署时间间隔（3-4周）内无法通信，则不会捕获流量。
为了避免这种情况，最佳方法是在变更活动之前从应用所有者处重新验证CSW/Tetration数据。此外，在实施后，请验证日志中是否有任何故障命中计数。
增值
1. 所有申请都根据中央银行准则进行了划分和限制。
2. 迁移到以应用为中心的部署后，应用间通信的可视性。
3. 实现了应用的微分段。
4. 应用流的一个视图。在一个应用配置文件中，EPG根据流量映射，例如应用配置文件AP_Banking，以便具有三个EPG（EPG_Banking_WEB、EPG_Banking_APP和EPG_Banking_DB），而不管它们的IP子网如何。
4. 应用程序流的一个视图使故障排除更加容易。
5. 基础设施更安全。
6.实施和未来扩展的结构化方法。
修订历史记录
| 版本 | 发布日期 | 备注 |
|---|---|---|
1.0 |
14-Oct-2024
|
初始版本 |
反馈
