在CMS上配置并排除WebApp SSO故障

简介

本文档介绍如何配置单点登录(SSO)的思科会议服务器(CMS)Web应用实施并对其进行故障排除。

先决条件

要求

Cisco 建议您了解以下主题：

• CMS Callbridge版本3.1或更高版本

• CMS Webbridge版本3.1或更高版本

• Active Directory 服务器

• 标识提供程序(IdP)

使用的组件

本文档中的信息基于以下软件和硬件版本：

• CMS Callbridge版本3.2

• CMS Webbridge版本3.2

• Microsoft Active Directory Windows Server 2012 R2

• Microsoft ADFS 3.0 Windows Server 2012 R2

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

背景

CMS 3.1及更高版本引入了用户使用SSO进行登录的功能，无需在用户每次登录时输入密码，因为单个会话由身份提供程序创建。
此功能使用安全断言标记语言(SAML)版本2.0作为SSO机制。

注意：CMS在SAML 2.0中仅支持HTTP-POST绑定，并拒绝任何没有可用HTTP-POST绑定的标识提供程序。

注意：启用SSO后，基本LDAP身份验证将不再可用。

配置

网络图

ADFS安装和初始设置

此部署方案使用Microsoft Active Directory联合身份验证服务(ADFS)作为身份提供程序(IdP)，因此，建议在此配置之前安装并运行ADFS（或目标IdP）。

将CMS用户映射到身份提供程序(IdP)

要让用户获得有效的身份验证，必须在IdP提供的相关字段的应用编程接口(API)中映射它们。用于API的ldapMapping中的选项是authenticationIdMapping。

1.在CMS Web Admin GUI上导航到Configuration > API

Co

2.在api/v1/ldapMappings/<GUID-of-Ldap-Mapping>下查找现有（或正在创建新的）LDAP映射。

3.在所选的ldapMapping对象中，将authenticationIdMapping更新到从IdP传递的LDAP属性。在本例中，选项$sAMAccountName用作映射的LDAP属性。

注意：callbridge/数据库使用authenticationIdMapping来验证从SAMLResponse中的IdP发送的声明，并为用户提供一个JSON Web令牌(JWT)。

4.在与最近修改的ldapMapping关联的ldapSource上执行LDAP同步：

例如:

5.完成LDAP同步后，在配置> api/v1/users中的CMS API中导航，并选择已导入的用户，并验证authenticationId是否已正确填充。

为IdP创建Webbridge元数据XML

Microsoft ADFS允许将元数据XML文件作为信赖信任方导入，以标识正在使用的服务提供程序。为此，创建元数据XML文件有几种方法，但文件中必须存在一些属性：

具有所需值的Webbridge元数据示例：

1. entityID — 这是Webbridge3服务器地址（FQDN/主机名）和用户可通过浏览器访问的关联端口。



   注意：如果有多个Web网桥使用单个URL，这必须是负载均衡地址。




2. Location — 这是Webbridge地址的HTTP-POST AssertionConsumerService的位置。这是指示IdP在登录后将经过身份验证的用户重定向到的位置。必须将其设置为idpResponse URL:https://<WebedgeFQDN>:<port>/api/auth/sso/idpResponse。  例如，https://join.example.com:443/api/auth/sso/idpResponse.


3. 可选 — 用于签名的公钥 — 这是用于签名的公钥（证书），IdP使用该公钥来验证来自Webbridge的AuthRequest。此ID必须与上载到Webbridge上的SSO捆绑包上的私钥“sso_sign.key”匹配，以便IdP可以使用公钥（证书）验证签名。您可以使用部署中的现有证书。  在文本文件中打开证书，并将内容复制到Webbridge元数据文件中。  将您的sso_xxxx.zip文件中使用的证书的匹配密钥用作sso_sign.key文件。


4. 可选 — 用于加密的公钥 — 这是IdP用于加密发回Webbridge的SAML信息的公钥（证书）。这必须与上载到Webbridge上的SSO捆绑包上的私钥“sso_encrypt.key”匹配，以便Webbridge可以解密IdP发回的内容。  您可以使用部署中的现有证书。  在文本文件中打开证书，并将内容复制到Webbridge元数据文件中。  将您的sso_xxxx.zip文件中使用的证书的匹配密钥用作sso_encrypt.key文件。

使用可选公钥（证书）数据导入IdP的Webbridge元数据示例：

将Webbridge的元数据导入身份提供程序(IdP)

使用正确的属性创建元数据XML后，即可将文件导入Microsoft ADFS服务器以创建信赖信任方。

1.将远程桌面连接到托管ADFS服务的Windows服务器

2.打开AD FS管理控制台，通常可以通过服务器管理器访问。

3.进入ADFS管理控制台后，在左侧窗格中导航到ADFS > Trust Relationships > Relying Party Trust。

4.在ADFS管理控制台的右窗格中，选择添加信赖方信任…… 选项.

5.进行此选择后，将打开添加信赖方信任向导。选择开始选项。

6.在选择数据源页上，选择从文件导入信赖方的数据的单选按钮，然后选择浏览，导航到Webbridge元数据文件的位置。

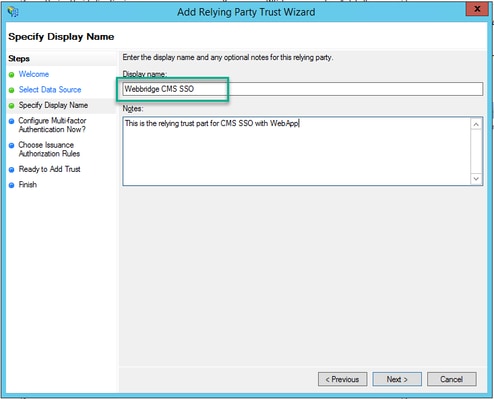

7.在指定显示名称页上，在ADFS中放入要为该实体显示的名称（显示名称不用于ADFS通信的服务器用途，只是提供信息）。

8.在Configure Multi-factor Authentication Now?页面，保留为默认值，然后选择下一步。

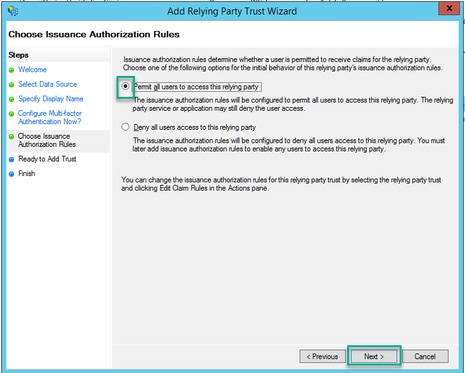

9.在Choose Issuance Authorization Rules页面上，保留为Permit all users to access this relikeparty所选项。

10.在准备添加信任页上，可以通过选项卡查看Webbridge信赖信任方的导入详细信息。检查标识符和终端以获取Webbridge服务提供商的URL详细信息。

11.在完成页上，选择关闭选项以关闭向导并继续编辑声明规则。

在IdP上为Webbridge服务创建声明规则

现在，已经为Webbridge创建了信赖方信任，可以创建声明规则以将特定LDAP属性与在SAML响应中提供给Webbridge的传出声明类型进行匹配。

1.在ADFS管理控制台中，突出显示Webbridge的信赖方信任，然后在右侧窗格中选择编辑声明规则。

2.在“编辑<DisplayName>的索赔申请规则”页上，选择“添加规则……”.

3.在Add Transform Claim Rule Wizard页上，为Claim规则模板选项选择Send LDAP Attributes as Claims，然后选择Next。

4.在配置声明规则页上，使用以下值配置信赖方信任的声明规则：

1. 领款申请规则名称=此名称必须是ADFS中为该规则指定的名称（仅用于规则参考）
2. 属性存储= Active Directory
3. LDAP属性=这必须与Callbridge API中的authenticationIdMapping匹配。（例如，$sAMAccountName$。）
4. 传出声明类型=此声明类型必须与Webbridge SSO config.json中的authenticationIdMapping相匹配。（例如uid。）



为Webbridge创建SSO存档ZIP文件：

此配置是Webbridge为验证受支持的域、身份验证映射等的SSO配置而引用的配置。此部分配置必须考虑以下规则：

• ZIP文件必须以sso_作为文件名的前缀(例如sso_cmstest.zip)。
• 上传此文件后，Webbridge将禁用基本身份验证，并且只能将SSO用于已上传到的Webbridge。
• 如果使用了多个身份提供程序，则必须使用不同的命名架构上载单独的ZIP文件(仍以sso_作为前缀)。
• 创建zip文件时，请务必突出显示并压缩文件内容，不要将所需的文件放入文件夹中并压缩该文件夹。

zip文件的内容由2到4个文件组成，具体取决于是否使用加密。

获取并配置idp_config.xml

1. 在ADFS服务器（或有权访问ADFS的位置）上，打开Web浏览器。



2.在Web浏览器中，输入URL:https://<ADFSFQDN>/FederationMetadata/2007-06/FederationMetadata.xml（如果您在ADFS服务器上本地，也可以使用localhost而非FQDN）。此操作将下载文件FederationMetadata.xml。

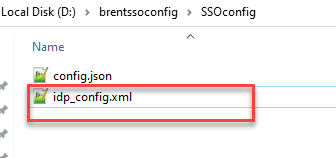

3.将下载的文件复制到正在创建zip文件的位置，然后重命名为idp_config.xml。

创建包含内容的config.json文件

config.json包含这3个属性，且它们必须包含在方括号内{ }:

1. supportedDomains — 这是根据IdP检查SSO身份验证的域列表。多个域可以用逗号分隔。
2. authenticationIdMapping — 这是作为传出声明规则的一部分从ADFS/IdP传回的参数。此值必须与IdP上传出声明类型的名称值匹配。领款申请规则
3. ssoServiceProviderAddress — 这是标识提供程序向其发送SAML响应的FQDN URL。这必须是Webbridge FQDN。



设置sso_sign.key（可选）

此文件必须包含用于在Webbridge元数据中签名的证书的私钥，Webbridge元数据已导入到IdP。通过在<KeyDescriptor use=signing>部分下使用证书信息填充X509Certificate，可在ADFS中导入Webbridge元数据期间设置用于签名的证书。也可以在Webbridge信赖信任方的ADFS上，在属性>签名下查看（和导入）它。

在下一个示例中，您可以看到callbridge证书(CN=cmscb3.brhuff.local)，该证书在导入到ADFS之前已添加到Webbridge元数据。插入到sso_sign.key中的私钥是与cmscb3.brhuff.local证书匹配的私钥。

这是可选配置，仅在要加密SAML响应时才需要。

设置sso_encrypt.key（可选）

此文件必须包含用于在Webbridge元数据中加密的证书的私钥，Webbridge元数据已导入到IdP。通过在<KeyDescriptor use=encryption>部分下使用证书信息填充X509Certificate，可在ADFS中Webbridge元数据的导入过程中设置用于加密的证书。也可以在Webbridge Reliing Trust Party中的ADFS上Properties > Encryption下查看（和导入）。

在下一个示例中，您可以看到callbridge证书(CN=cmscb3.brhuff.local)，该证书在导入到ADFS之前已添加到Webbridge元数据。插入到“sso_encrypt.key”中的私钥是与cmscb3.brhuff.local证书匹配的密钥。

这是可选配置，只有在您打算加密SAML响应时才需要此配置。

创建SSO ZIP文件

1. 突出显示要用于SSO配置文件的所有文件。

警告：请勿压缩包含文件的文件夹，因为这会导致SSO无法工作。

2.右键单击突出显示的文件，然后选择发送到>压缩(zipped)文件夹。

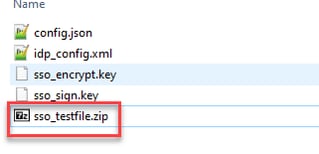

3.压缩文件后，将其重命名为带有sso_prefix的所需名称：

将SSO Zip文件上传到Webbridge

打开SFTP/SCP客户端（在本例中正在使用WinSCP），并连接到托管Webbridge3的服务器。

1.在左窗格中，导航到SSO Zip文件所在的位置，然后右键点击选择上传或拖放文件。

2.将文件完全上传到Webbridge3服务器后，打开SSH会话并运行命令webbridge3 restart。

3.在系统日志中，以下消息指示SSO启用成功：

通用访问卡(CAC)

通用访问卡(CAC)是一种智能卡，可作为现役军事人员、国防部文职人员和合格承包商人员的标准标识。

以下是使用CAC卡用户的整个登录过程：

1. 打开PC，并粘住CAC卡
2. 登录（有时选择证书），然后输入Pin
3. 打开浏览器
4. 导航到加入URL并查看加入会议或登录选项
5. 登录:  输入配置为jidMapping的用户名，Active Directory要求通过CAC登录进行该用户名
6. 点击登录
7. ADFS页面会短暂显示并自动填充
8. 用户此时已登录

在Ldapmapping中配置jidMapping（这是用户登录名称），与ADFS用于CAC卡的配置相同。  $userPrincipalName$例如（区分大小写）

还要为authenticationIdMapping设置相同的LDAP属性，以匹配ADFS中的声明规则中使用的属性。

此处，声明规则显示它将将$userPrincipalName$作为UID发送回CMS。

测试通过WebApp登录的SSO

配置了SSO后，您可以测试服务器：

1. 导航到Web应用的Webbridge URL，然后选择登录按钮。

2.系统向用户显示输入其用户名的选项（请注意此页面上没有密码选项）。

3.然后，用户被重定向到ADFS页面（在输入用户详细信息后），用户必须在此页面输入其凭证以向IdP进行身份验证。

4.用户使用IdP输入并验证凭证后，使用令牌重定向以访问Web App主页：

故障排除

基本故障排除

对于任何SSO问题的基本故障排除：

1. 确保正确配置用于在IdP中作为Reliking Trust导入的Webbridge3的构造元数据，并且配置的URL与config.json中的ssoServiceProviderAddress完全匹配。
2. 确保IdP提供并压缩到Webbridge3中的元数据是IdP中的最新元数据，就像服务器主机名、证书等有任何更改一样，需要将其重新导出并压缩到配置文件中。
3. 如果使用签名和加密私钥加密数据，请确保正确的匹配密钥是您上传到webbridge的sso_xxxx.zip文件的一部分。如果可能，尝试在没有可选私钥的情况下进行测试，以查看SSO是否可以在没有此加密选项的情况下运行。
4. 确保为config.json配置了SSO域、Webbridge3 URL和期望的身份验证映射的正确详细信息，以与SAMLResponse匹配。

从日志的角度尝试进行故障排除也很理想：

1. 导航到Webbridge URL时，将?trace=true置于URL末尾，以便在CMS系统日志上启用详细日志记录。（例如：https://join.example.com/en-US/home?trace=true)。
2. 在Webbridge3服务器上运行syslog follow，以在测试期间捕获实时数据，或使用附加到URL的trace选项运行测试，并从Webbridge3和CMS Callbridge服务器收集logbundle.tar.gz。  如果webbridge和callbridge位于同一服务器上，则只需要一个logbundle.tar.gz文件。

Microsoft ADFS故障代码

有时，SSO进程发生故障会导致IdP配置或其与IdP的通信失败。如果使用ADFS，最好查看下一个链接以确认出现故障并采取补救措施：

Microsoft状态代码

例如：

client_backend:错误：SamlManager:SAML身份验证请求_e135ca12-4b87-4443-abe1-30d396590d58失败，原因是：urn:oasis:names:tc:SAML:2.0:status:Responder

此错误表示根据之前的文档，此故障是由IdP或ADFS引起的，因此需要由ADFS的管理员进行处理才能解决。

未能获取authenticationID

在某些情况下，在从IdP交换SAMLR响应期间，Webbridge可以在日志中显示此错误消息，并通过SSO登录失败：

client_backend:信息：SamlManager:[57dff9e3-862e-4002-b4fa-683e4aa6922c]未能获取authenticationId

这表示在审核身份验证交换期间从IdP传回的SAMLResponse数据时，Webbridge3在响应中找不到有效的匹配属性，而其authenticationId的config.json是匹配属性。

如果通信未使用签名和加密私钥进行加密，则可以通过Web浏览器从Developer Tools Network Logging提取SAML响应，并使用base64进行解码。如果响应已加密，则可以从IdP端请求已解密的SAML响应。

记录网络日志时，确保选中“保留日志”复选框，以便在页面更改时不会覆盖日志。

在developer tools network logging输出（也称为HAR数据）中，在name列下查找idpResponse，并选择Payload以查看SAML响应。  如前所述，可以使用base64解码器对此进行解码。

收到SAMLResponse数据时，请检查<AttributeStatement>部分以查找发回的属性名称，在此部分中，您可以找到从IdP配置和发送的声明类型。例如：

<属性语句>
<Attribute Name="<公用名的URL">
<AttributeValue>testuser1</AttributeValue>
</Attribute>
<Attribute Name="<NameID的URL">
<AttributeValue>testuser1</AttributeValue>
</Attribute>
<Attribute Name="uid">
<AttributeValue>testuser1</AttributeValue>
</Attribute>
</AttributeStatement>

通过检查以前的名称，可以检查Attribute Statement部分下的<AttributeName>，并将每个值与SSO config.json的authenticationIdmapping部分中设置的值进行比较。

在上一个示例中，您可以看到authenticationIdMapping的配置与传递的内容不完全匹配，从而导致找不到匹配的authenticationId:

身份验证Id映射：http://example.com/claims/NameID

要解决此问题，可以尝试两种方法：

1. 可以更新IdP传出声明规则，使其具有与Webbridge3上config.json的authenticationIdMapping中配置的完全匹配的声明。(在http://example.com/claims/NameID的IdP上添加了领款申请规则)
   或者
2. 可以在Webbridge3上更新config.json，使“authenticationIdMapping”与IdP上配置的传出声明规则之一完全匹配。(即要更新的“authenticationIdMapping”以匹配属性名称之一，属性名称可以是“uid”、“<URL>/NameID”或“<URL>/CommonName”。 只要它匹配（完全匹配）通过时在Callbridge API上配置的预期值)

在验证中未传递/匹配断言

有时，在从IdP交换SAMLResponse期间，Webbridge会显示此错误，指示匹配断言失败，并跳过任何与服务器配置不匹配的断言：

client_backend:错误：SamlManager:未通过验证的断言
client_backend:信息：SamlManager:跳过不在允许受众中的断言

此错误表明当从IdP查看SAMLR响应时，Webbridge未能找到任何匹配断言，因此跳过不匹配失败，最终导致失败的SSO登录。

为了找到此问题，最好从IdP查看SAMLR响应。如果通信未使用签名和加密私钥进行加密，则可通过Web浏览器从Developer Tools Network Logging提取SAML响应，并使用base64进行解码。如果响应已加密，则可以从IdP端请求已解密的SAML响应。

在查看SAMLResponse数据时，请查看响应的<AudienceRestriction>部分，您可以找到此响应受限制的所有受众：

<Conditions NotBefore=2021-03-30T19:35:37.071Z NotOnOrAfter=2021-03-30T19:36:37.071Z>
<受众限制>
<Audience>https://cisco.example.com</Audience>
</AudienceRestriction>
</Condition>

使用<Audience>部分(https://cisco.example.com) )中的值，可以将其与Webbridge配置的config.json中的ssoServiceProviderAddress进行比较，并验证其是否完全匹配。在本例中，您可以看到失败的原因是受众与配置中的服务提供商地址不匹配，因为它附加了:443:

ssoServiceProviderAddress:https://cisco.example.com:443

这要求两者之间精确匹配，以免导致此类故障。在本例中。解决方法可以是以下两种方法之一：

1.可以从config.json的ssoServiceProviderAddress部分的地址中删除:443，以便它与IdP的SAMLResponse中提供的Audience字段匹配。
或者

2.可以更新IdP中Webbridge3的元数据或信赖信任方，以便将:443附加到URL。(如果更新了元数据，则必须在ADFS上将其重新作为信赖信任方导入。但是，如果直接从IdP向导修改信赖信任方，则不需要再次导入它。)

另外，请注意条件NotBefore和NotONOrAfter:<条件NotBefore=2021-03-30T19:35:37.071Z NotOnOrAfter=2021-03-30T19:36:37.071Z>

如果服务器时间不正确，可能会导致时间超出条件中定义的有效期。您将要通过CLI使用命令ntp server list检查NTP服务器，以查看配置的NTP服务器，并使用ntp status检查配置的NTP服务器的状态。使用命令date验证服务器时间。

提示：如果使用本地/内部NTP服务器，请尝试配置公共NTP服务器，例如time.google.com（请确保之前配置公共DNS服务器）。

在Web应用上登录失败：

登录失败

情形 1：

无法访问ADFS。  当客户端尝试登录(使用https://<joinurl>?trace=true)时，Webbridge检查使用的域是否与config.json文件中的域匹配，然后将SAML信息发送到客户端，告知客户端在何处连接以进行身份验证。  客户端尝试连接到SAML令牌中的IdP。  在本例中，浏览器显示此页面，因为它无法访问ADFS服务器。

客户端浏览器出错

CMS Webbridge跟踪（使用？trace=true时）

3月19日10:47:07.927 user.info cmscb3-1 client_backend:  信息：SamlManager:[63cdc9ed-ab52-455c-8bb2-9e925cb9e16b]匹配SAML令牌请求中的SSO sso_2024.zip

3月19日10:47:07.927 user.info cmscb3-1 client_backend:  信息：SamlManager:[63cdc9ed-ab52-455c-8bb2-9e925cb9e16b]尝试在SAML令牌请求中查找SSO

3月19日10:47:07.930 user.info cmscb3-1 client_backend:  信息：SamlManager:[63cdc9ed-ab52-455c-8bb2-9e925cb9e16b]已成功生成SAML令牌

方案 2：

用户尝试使用不在Webbridge登录页面上的SSO zip文件中的域登录。  客户端发送tokenRequest，其中包含用户输入的用户名的负载。  Webbridge会立即停止登录尝试。

CMS Webbridge跟踪（使用？trace=true时）

3月18日14:54:52.698 user.err cmscb3-1 client_backend:  错误：SamlManager:无效的SSO登录尝试

3月18日14:54:52.698 user.info cmscb3-1 client_backend:  信息：SamlManager:[3f93fd14-f4c9-4e5e-94d5-49bf6433319e]在SAML令牌请求中查找SSO失败

3月18日14:54:52.698 user.info cmscb3-1 client_backend:  信息：SamlManager:[3f93fd14-f4c9-4e5e-94d5-49bf6433319e]尝试在SAML令牌请求中查找SSO

情形 3：

用户已输入正确的用户名，并显示SSO登录页面。  用户在此处也输入正确的用户名和密码，但登录仍失败

CMS Webbridge跟踪（使用？trace=true时）

3月19日16:39:17.714 user.info cmscb3-1 client_backend:  信息：SamlManager:[ef8fe67f-685c-4a81-9240-f76239379806]匹配SAML令牌请求中的SSO sso_2024.zip

3月19日16:39:17.714 user.info cmscb3-1 client_backend:  信息：SamlManager:[ef8fe67f-685c-4a81-9240-f76239379806]尝试在SAML IDP响应中查找SSO

3月19日16:39:17.720 user.err cmscb3-1 client_backend:  错误：SamlManager:在已签名SAML断言中找不到authenticationId映射元素

3月19日16:39:17.720 user.info cmscb3-1 client_backend:  信息：SamlManager:[ef8fe67f-685c-4a81-9240-f76239379806]获取身份验证ID失败

方案3的原因是IdP中的声明规则使用的声明类型与上传到webbridge的SSO zip文件中所用的config.json文件中的authenticationIdMapping不匹配。  Webbridge正在查看SAML响应，并期望属性名称与config.json中的配置匹配。

ADFS中的声明规则

config.json示例

用户名无法识别

情形 1：

用户使用错误的用户名登录（域匹配上传到webbridge3的SSO zip文件中的内容，但用户不存在）

用户名无法识别

CMS Webbridge跟踪（使用？trace=true时）

3月18日14:58:47.777 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]匹配SAML令牌请求中的SSO sso_2024.zip

3月18日14:58:47.777 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]尝试在SAML令牌请求中查找SSO

3月18日14:58:47.780 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]已成功生成SAML令牌

3月18日14:58:48.072 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]匹配SAML令牌请求中的SSO sso_2024.zip

3月18日14:58:48.072 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]尝试在SAML IDP响应中查找SSO

3月18日14:58:48.077 user.info cmscb3-1 client_backend:  信息：SamlManager:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6]已成功获取身份验证ID:darmckin@brhuff.com

3月18日14:58:48.078 user.info cmscb3-1 host:server:  信息：WB3Cmgr:[79e9a87e-0fa4-44df-a914-bbcabb6c87c6] AuthRequestReceived for connection id=64004556-faea-479f-aabe-691e17783aa5 registration=40a4026c-0272-42a1-b125-136fdf5612a5(user=steve@brhuff.com)

3月18日14:58:48.092 user.info cmscb3-1 host:server:  信息：未找到授权用户

3月18日14:58:48.092 user.info cmscb3-1 host:server:  信息：来自steve@brhuff.com的登录请求失败

方案 2：

用户在Web应用中输入了正确的登录信息，并且在SSO页面中输入了正确的凭据以向LDAP进行身份验证，但他们无法登录，因为无法识别用户名。

用户名无法识别

CMS Webbridge跟踪（使用？trace=true时）

3月18日15:08:52.114 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]匹配SAML令牌请求中的SSO sso_2024.zip

3月18日15:08:52.114 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]尝试在SAML令牌请求中查找SSO

3月18日15:08:52.117 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]已成功生成SAML令牌

3月18日15:08:52.386 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]匹配SAML令牌请求中的SSO sso_2024.zip

3月18日15:08:52.386 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]尝试在SAML IDP响应中查找SSO

3月18日15:08:52.391 user.info cmscb3-1 client_backend:  信息：SamlManager:[d626bbaf-80c3-4286-8284-fac6f71eb140]已成功获取身份验证ID:darmckin@brhuff.com

3月18日15:08:52.391 user.info cmscb3-1 host:server:  信息：WB3Cmgr:[d626bbaf-80c3-4286-8284-fac6f71eb140] AuthRequestReceived for connection id=64004556-faea-479f-aabe-691e17783aa5 registration=40a4026c-0272-42a1-b125-136fdf5612a5(user=darmckin@brhuff.com)

3月18日15:08:52.399 user.warning cmscb3-1 host:server:  警告：拒绝用户'darmckin@brhuff.com'的登录尝试 — authenticationId不正确

3月18日15:08:52.412 user.info cmscb3-1 host:server:  信息：来自darmckin@brhuff.com的登录请求失败

CMS ldapmapping中的AuthenticationIdMapping与ADFS中用于声明规则的已配置LDAP属性不匹配。  “Successfully obtained authenticationID:darmckin@brhuff.com”这一行表示ADFS已配置了声明规则，该属性从Active Directory获取darmckin@brhuff.com，但CMS API > Users中的AuthenticationID显示其预期值为Darmckin。  在CMS ldapMappings中，AuthenticationID配置为$sAMAccountName$，但ADFS中的声明规则配置为发送E-mail-Addresses，因此不匹配。

如何解决此问题：

请选择任一选项以缓解：

1. 更改CMS ldapmapping中的AuthenticationID以匹配ADFS上的声明规则中使用的内容，并执行新同步
2. 更改ADFS声明规则中使用的LDAP属性，以匹配CMS ldapmapping中配置的内容

API LDAPMapping

API用户示例

来自ADFS的声明规则

显示工作日志的Webbridge日志示例。  在加入URL中使用？trace=true生成的示例：

3月18日14:24:01.096 user.info cmscb3-1 client_backend:  信息：SamlManager:[7979f13c-d490-4f8b-899c-0c82853369ba]匹配SAML令牌请求中的SSO sso_2024.zip

3月18日14:24:01.096 user.info cmscb3-1 client_backend:  信息：SamlManager:[7979f13c-d490-4f8b-899c-0c82853369ba]尝试在SAML IDP响应中查找SSO

3月18日14:24:01.101 user.info cmscb3-1 client_backend:  信息：SamlManager:[7979f13c-d490-4f8b-899c-0c82853369ba]已成功获取身份验证ID:darmckin@brhuff.com

3月18日14:24:01.102 user.info cmscb3-1 host:server:  信息：WB3Cmgr:[7979f13c-d490-4f8b-899c-0c82853369ba] AuthRequestReceived for connection id=64004556-faea-479f-aabe-691e17783aa5 registration=40a4026c-0272-42a1-b125-136fdf5612a5(user=darmckin@brhuff.com)

3月18日14:24:01.130 user.info cmscb3-1 host:server:  信息：来自darmckin@brhuff.com的成功登录请求

3月18日14:24:01.130 user.info cmscb3-1 host:server:  信息：WB3Cmgr:[7979f13c-d490-4f8b-899c-0c82853369ba]发出JWT ID e2a860ef-f4ef-4391-b5d5-9abdfa89ba0f

3月18日14:24:01.132 user.info cmscb3-1 host:server:  信息：WB3Cmgr:[7979f13c-d490-4f8b-899c-0c82853369ba]正在发送身份验证响应(jwt length=1064,connection=64004556-faea-479f-aabe-691e17783aa5)

3月18日14:24:01.133 local7.info cmscb3-1 56496041063b wb3_frontend:[Auth:darmckin@brhuff.com, Tracing:7979f13c-d490-4f8b-899c-0c82853369ba] 10.10.8 — [18/Mar/2024:18:24:01 +000] status 200 "POST /api/auth/sso/idpResponse HTTP/1.1" bytes_sent 0 http_referer "https://adfs.brhuff.com/" http_user_agent "Mozilla/5 (Windows NT 10.0;Win64;x64)AppleWebKit/537.36（KHTML，类似壁纸）Chrome/122.0.0。Safari/537.36”到上游192.0.2.2:9000:upstream_response_time 0.038 request_time 0.039 msec 1710786241.133 upstream_response_length 24 200

常见问题解答 (FAQ)

本节重点介绍与思科会议服务器上的WebApp SSO有关的常见问题或主题。

能否扩展Webapp SSO JWT?

JSON Web令牌(JWT)是由Callbridge提供给已成功验证的Webapp客户端（已成功验证为IdP）的令牌，授予他们对WebApp服务的访问权限。在JWT内有一个到期计时器值，指示JWT的有效时间，一旦达到JWT到期时间，WebApp用户将重定向回Webbridge登录页面，需要重新验证才能重新获得访问权限。

JWT到期时间可使用“callbridge wc3jwt expiry <1-24>”(在3.8及更高版本中添加 — 更多详细信息可在CMS 3.8发行说明或CMS MMP指南中找到)进行配置，其中数值表示要设置提供给WebApp客户端的JWT到期时间的小时数。但是，如命令所示，最大值可以设置为24小时，这意味着JWT可以保持有效的最长时间以及WebApp用户可以登录的时间是24小时。满足JWT到期时间时 — 浏览器将转储到期令牌，WebApp用户将被强制返回到WebApp登录页面。

在某些环境中，根据IdP和环境设置，可以在IdP上实施持续SSO/保持我登录功能，这将为浏览器提供从IdP进行的持续登录，即使关闭浏览器，也会保留cookie（除非通过其他方式清除）。无论SSO/IdP配置如何，当JWT过期(最长24小时)时，WebApp用户将被强制返回到WebApp登录页 — 但是，在这种情况下，在IdP上启用持续SSO的用户只需要输入在WebApp登录页上<user@domain>，无需重新验证其IdP。

一项增强功能可用于实施刷新令牌机制，以允许对WebApp进行扩展授权 — 思科漏洞ID CSCwm28758。

如果我关闭浏览器，是否需要重新向WebApp进行身份验证？

此场景的流程如下：

1. 用户登录WebApp（使用SSO身份验证方法）。
2. 用户会在某个时候关闭浏览器。
3. 用户再次打开浏览器并导航到WebApp站点。（立即或稍后进行）。

在这种情况下，会发生什么情况？

答案取决于！这完全取决于Callbridge提供的JWT在访问WebApp页面时是否过期。只要JWT仍然有效且存在于存储中，您就可以导航到WebApp页面（即使您关闭了浏览器）。 请记住，JWT的最长有效时间为24小时。

• 如果JWT仍然有效（未过期）且存在，则用户可以使用其空格等导航到WebApp页面，而无需重新进行身份验证。
• 如果JWT为INVALID(EXPIRED)，用户将被重定向到WebApp登录页面，需要重新登录WebApp。用户可能还必须根据其IdP身份验证方法重新验证其IdP（例如，如果IdP使用会话SSO或持续SSO）。

WebApp SSO中如何支持多个域？

WebApp SSO能够支持具有多个域的环境，甚至支持那些不同域指向不同身份提供程序(IdP)的环境。  请查阅思科会议服务器部署指南或联系思科TAC获取有关使用多个域的支持。

相关信息

• 思科技术支持和下载
