使用Catalyst Center RNA工具

简介

本文档介绍Catalyst Center（以前称为Cisco DNA Center）快速网络评估工具。

此工具由Cisco CX客户成功团队构建。

先决条件

要求

连接到Catalyst Center且使用用户名/密码验证先前信息收集的计算机。

使用的组件

本文档中的信息基于Catalyst Center平台。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

关于RNA工具

RNA工具对Catalyst Center的功能利用率和最佳实践执行各种检查，这使Cisco Customer Success Team能够了解正在使用的功能以及可以激活哪些功能，从而为您的组织提供额外优势。该工具的执行非常简单，并且所有信息仅从Catalyst Center收集，作为客户成功团队进行运行状况检查的一部分。它可以从任何可以访问Catalyst Center的计算机执行。该工具执行可以在此链接上找到的Go脚本：

github CiscoDevNet / catalyst-center-rna

收集完成后，RNA工具会创建一个“dnac_rna_hc_collection.zip”文件，需要与思科客户成功专家共享，以便对其进行处理并提供分析。

如何执行RNA工具

步骤1:从以下链接下载对应的文件:

• catalyst-center-rna_1.3.1_Linux.zip
• catalyst-center-rna_1.3.1_Windows.zip
• catalyst-center-rna_1.3.1_MacOS.zip

提示：在MacOS中，您可以收到下一条警告消息：由于无法验证开发人员，文件无法打开。要运行收集器，允许从“首选项”(preferences)>“隐私和安全”(privacy & security)执行操作，请滚动到“安全”(security)部分，然后看到消息“收集器”(collector)被阻止……请点击“仍然打开”(Open Anyway)，然后再次运行收集器。系统将显示一个弹出窗口，询问您是否要运行它，单击是。之后，您可以运行收集器脚本。

第二步：提取文件并执行收集器。

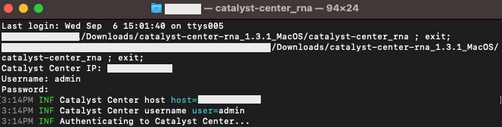

第三步： 提供Catalyst Center IP地址、用户名和密码，并等待其完成。名为“dnac_rna_hc_collection.zip”的文件创建在“/Users/ /'  folder.

This location could be different than the one where the collector file was downloaded to.

提示：确切位置显示在执行结束时。

注意：根据您的操作系统，您必须允许该工具执行并创建前面提到的文件的权限。

第四步：创建.zip文件后，请务必通过下列方法之一与思科客户成功组织共享

• 思科文档交换
  转至https://ciscoshare.cisco.com，并将文件上传到思科客户成功团队以前创建的文件夹。
• 将其上传至客户成功团队提供的TAC案例
  转到https://mycase.cloudapps.cisco.com/case，并将文件直接上传到案例。
  在此处查找有关上载文件的可用方法的详细信息

注意：对于这两种方法，客户成功团队需要授予以前的访问权限。

已执行的检查

将收集多项检查以评估功能利用率和配置最佳实践。可以使用公共和专用API查看以下方面：

• 版本和许可证
• 与其他解决方案集成
• 功能利用率
• 配置验证

执行工具时可以看到的日志示例。请注意，检查量可能因所使用的工具版本而异。要获取最新版本，请访问此处

5:39PM INF Catalyst Center host host=xxx.xxx.xxx.xxx
5:39PM INF Catalyst Center username user=demo
5:39PM INF Authenticating to Catalyst Center...
5:39PM INF Authentication successfull
==============================
Fetching request batch 1
==============================
5:39PM INF fetching /dna/intent/api/v1/network-device/count...
5:39PM INF fetching /dna/intent/api/v1/compliance/detail...
5:39PM INF fetching /dna/intent/api/v1/client-health...
5:39PM INF fetching /dna/intent/api/v1/site...
5:39PM INF fetching /dna/intent/api/v1/network-device...
5:39PM INF fetching /dna/intent/api/v1/device-health...
5:39PM INF fetching /dna/intent/api/v1/network-device...
5:39PM INF fetching /dna/intent/api/v1/site/count...
5:39PM INF fetching /dna/intent/api/v1/wireless/profile...
5:39PM INF fetching /dna/intent/api/v1/enterprise-ssid...
5:39PM INF /dna/intent/api/v1/network-device/count > Complete
5:39PM INF /dna/intent/api/v1/compliance/detail > Complete
5:39PM INF /dna/intent/api/v1/network-device > Complete
5:39PM INF /dna/intent/api/v1/network-device > Complete
5:39PM INF /dna/intent/api/v1/site/count > Complete
5:39PM INF /dna/intent/api/v1/wireless/profile > Complete
5:39PM INF /dna/intent/api/v1/device-health > Complete
5:39PM INF /dna/intent/api/v1/enterprise-ssid > Complete
5:39PM INF /dna/intent/api/v1/client-health > Complete
5:39PM INF /dna/intent/api/v1/site > Complete
==============================
Fetching request batch 2
==============================
5:39PM INF fetching /dna/intent/api/v1/issues...
5:39PM INF fetching /api/system/v1/catalog/release-channel/dnac/latest...
5:39PM INF fetching /dna/home...
5:39PM INF fetching /dna/intent/api/v1/licenses/smartAccounts...
5:39PM INF fetching /dna/intent/api/v1/licenses/device/count?device_type=Wireless%20Controller...
5:39PM INF fetching /api/system/v1/maglev/packages...
5:39PM INF fetching /dna/intent/api/v1/template-programmer/template...
5:39PM INF fetching /dna/intent/api/v1/licenses/device/count?device_type=Switches%20and%20Hubs...
5:39PM INF fetching /dna/intent/api/v1/image/importation...
5:39PM INF fetching /api/system/v1/catalog/release-channel/active...
5:39PM INF /api/system/v1/catalog/release-channel/dnac/latest > Complete
5:39PM INF /dna/home > Complete
5:39PM INF /dna/intent/api/v1/licenses/smartAccounts > Complete
5:39PM INF /api/system/v1/catalog/release-channel/active > Complete
5:39PM INF /api/system/v1/maglev/packages > Complete
5:39PM INF /dna/intent/api/v1/licenses/device/count?device_type=Switches%20and%20Hubs > Complete
5:39PM INF /dna/intent/api/v1/template-programmer/template > Complete
5:39PM INF /dna/intent/api/v1/licenses/device/count?device_type=Wireless%20Controller > Complete
5:39PM INF /dna/intent/api/v1/image/importation > Complete
==============================
Fetching request batch 3
==============================
5:40PM INF fetching /api/telemetry-agent/v1/membership/info...
5:40PM INF fetching /api/v2/data/customer-facing-service/summary/ConnectivityDomain...
5:40PM INF fetching /api/v1/reasoner/cloud-connect/info...
5:40PM INF fetching /api/v1/commonsetting/global/-1...
5:40PM INF fetching /api/kairos/v1/config/data/read...
5:40PM INF fetching /api/system/v1/systemupdater/common/availabe_update_info...
5:40PM INF fetching /api/v1/inventory/global-settings?propertyName=device_controllability...
5:40PM INF fetching /api/system/v1/systemupdater/common/update_status...
5:40PM INF fetching /api/v1/disasterrecovery/dr/system/details...
5:40PM INF fetching /api/system/v1/maglev/nodes/config...
5:40PM INF /api/v1/reasoner/cloud-connect/info > Complete
5:40PM INF /api/kairos/v1/config/data/read > Complete
5:40PM INF /api/v1/commonsetting/global/-1 > Complete
5:40PM INF /api/telemetry-agent/v1/membership/info > Complete
5:40PM INF /api/system/v1/maglev/nodes/config > Complete
5:40PM INF /api/v1/inventory/global-settings?propertyName=device_controllability > Complete
5:40PM INF /api/system/v1/systemupdater/common/update_status > Complete
5:40PM INF /api/system/v1/systemupdater/common/availabe_update_info > Complete
5:40PM INF /api/v2/data/customer-facing-service/summary/ConnectivityDomain > Complete
5:40PM INF /api/v1/disasterrecovery/dr/system/details > Complete
==============================
Fetching request batch 4
==============================
5:40PM INF fetching /api/v1/ipam/configuration...
5:40PM INF fetching /api/system/v1/maglev/services/summary...
5:40PM INF fetching /api/endpoint-analytics/v1/eps/classification/rule?ruleType=Custom%20Rule...
5:40PM INF fetching /api/v1/system/health/cisco-ise...
5:40PM INF fetching /api/v2/data/customer-facing-service/summary/Segment...
5:40PM INF fetching /api/assurance/v1/webex/oauth-status...
5:40PM INF fetching /api/v1/aca-controller-service/getAcaVnSummary...
5:40PM INF /api/system/v1/maglev/services/summary > Complete
5:40PM INF /api/v2/data/customer-facing-service/summary/Segment > Complete
5:40PM INF /api/v1/aca-controller-service/getAcaVnSummary > Complete
5:40PM INF /api/v1/system/health/cisco-ise > Complete
5:40PM INF /api/endpoint-analytics/v1/eps/classification/rule?ruleType=Custom%20Rule > Complete
5:40PM INF /api/assurance/v1/webex/oauth-status > Complete
5:40PM INF /api/v1/ipam/configuration > Complete
==============================
Complete
==============================
5:40PM INF Collection complete.
5:40PM INF Please provide /Users/alejarui/health_checks_dnac_collector.zip to Cisco Services for further analysis.

Saving session...
...copying shared history...
...saving history...truncating history files...
...completed.

[Process completed]

如果API调用不成功，可以显示HTTP状态，并且可以在它移至下一个调用之前进行三次连续尝试。

5:39PM WRN request failed for /dna/intent/api/v1/issues. Retrying after 10 seconds. error="received HTTP status 500"
5:39PM WRN request failed for /dna/intent/api/v1/issues. Retrying after 10 seconds. error="received HTTP status 500"
5:39PM WRN request failed for /dna/intent/api/v1/issues. Retrying after 10 seconds. error="received HTTP status 500"
5:40PM ERR Error fetching data. error="request failed for /dna/intent/api/v1/issues: received HTTP status 500"

RNA版本 — 更改日志

github CiscoDevNet / catalyst-center-rna /提交

安全

请注意以下关于此工具执行的数据收集的内容：

• 此工具执行的所有查询也由Catalyst Center GUI执行，因此通过GUI点击不会带来更多风险。
• 对Catalyst Center的查询会被分批和限制，以确保Cisco Catalyst Center上的负载减少。
• Catalyst Center具有内部保护功能，可防止过度使用API。
• Catalyst Center中的API交互对数据转发行为没有影响。
• 此工具在Cisco Sample Code License下发布，因此您可以在此处访问存储库
• 凭证仅在收集时使用，不会以任何方式存储。
• 提供给思科的所有数据均根据思科数据保留策略进行维护

故障排除

如果在执行过程中发现问题，RNA工具会创建一个日志文件，供思科查看和/或使用，以排除收集过程中的任何问题。此文件与收集的数据一起自动捆绑到“dnac_rna_hc_collection.zip”文件中。
