在ACI中配置恶意/COOP例外列表

简介

本文档介绍ACI(以应用为中心的基础设施)中的欺诈/COOP例外列表功能，并介绍配置和验证。

为什么选择例外列表？

ACI中的“恶意EP控制”功能通过将临时环路的影响隔离到发生环路的特定网桥域内，最大程度减少临时环路的影响。但是，此功能有时会导致不必要的中断。例如，在防火墙故障切换期间，两个防火墙都可以使用同一MAC（媒体访问控制）地址暂时传输流量，从而导致网络出现故障直至收敛。在5.2(3)之前，如果ACI在60秒内检测到4个EP（终端）移动，则会将其设置为静态，并且在接下来的30分钟内不允许移动。 在某些部署中，在60秒内执行4次移动可能比较现实。对于预期EP移动的情况，保持时间（30分钟）比较严格。

解决方案

为了解决此问题，可以配置“恶意/COOP例外列表”。 因此，“例外列表”中的МАС地址使用较高的阈值标准来检测“恶意”。在“例外清单”中配置的MAC在10分钟间隔内移动了3000次之后成为非法。例外清单中的МАС地址使用更高的COOP（Oracle协议委员会）阻尼阈值以避免在COOP中受到阻尼。您可以在例外列表中添加最多100个MAC地址。

前提条件

• 此功能从版本5.2(3)开始提供
• 此选项仅在BD（网桥域）是L2 BD时使用（好象没有为IP路由配置BD）
• 必须启用恶意程序功能才能使恶意程序例外列表行为生效。

恶意/COOP例外列表的配置

此功能可在第2层网桥域(L2 BD)中使用，以防止特定MAC地址由于合法移动而被标记为非法。

使用APIC（应用策略基础设施控制器）GUI进行配置

配置：

步骤1:登录到思科APIC GUI。

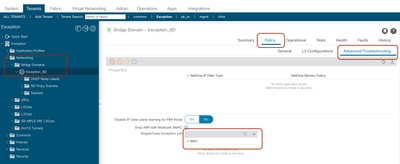

第二步：转至Tenant > Networking > Bridge Domains > BD > Policy > Advanced/Troubleshooting选项卡

在此页上，您可以在例外列表中添加MAC地址。

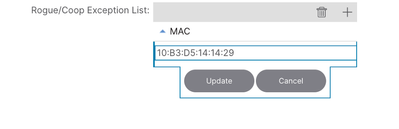

第三步：选择+图标可将MAC地址添加到恶意/COOP例外列表中。

第四步：添加MAC地址并更新。

确认

为了演示此功能，有一个终端的MAC地址10：B3：D5:14:14:29连接到租户例外和桥接域(BD) BD-例外内的ACI交换矩阵。

在将MAC地址添加到本文档“恶意/COOP异常清单的配置”部分的异常清单后，可以使用托管对象(MO)查询验证配置：moquery -c fvRogueExceptionMac

APIC CLI：

bgl-aci04-apic1# moquery -c fvRogueExceptionMac
Total Objects shown: 1

# fv.RogueExceptionMac
mac : 10:B3:D5:14:14:29
annotation :
childAction :
descr :
dn : uni/tn-Exception/BD-Exception_BD/rgexpmac-10:B3:D5:14:14:29
extMngdBy :
lcOwn : local
modTs : 2024-07-17T04:57:04.923+00:00
name :
nameAlias :
rn : rgexpmac-10:B3:D5:14:14:29
status :
uid : 16222
userdom : :all:

bgl-aci04-apic1#

枝叶CLI：

此模式提供应用于恶意例外列表的计时器。

bgl-aci04-leaf1# moquery -c "topoctrlRogueExpP"
Total Objects shown: 1

# topoctrl.RogueExpP
childAction :
descr :
dn : sys/topoctrl/rogueexpp
lcOwn : local
modTs : 2024-07-13T15:51:57.921+00:00
name :
nameAlias :
rn : rogueexpp
rogueExpEpDetectIntvl : 600   <<< Detection Interval in second
rogueExpEpDetectMult : 3000   <<< Detection Multiple (No of moves)
rogueExpEpHoldIntvl : 30      <<< Hold Interval in second
status :

使用moquery，您可以验证是否已将任何特定mac添加到“例外”列表中。

bgl-aci04-leaf1# moquery -c "l2RogueExpMac" -f 'l2.RogueExpMac.mac=="10:B3:D5:14:14:29"'

Total Objects shown: 1
# l2.RogueExpMac
mac : 10:B3:D5:14:14:29
childAction :
dn : sys/ctx-[vxlan-2293760]/bd-[vxlan-15957970]/rogueexpmac-10:B3:D5:14:14:29
lcOwn : local
modTs : 2024-07-17T04:57:04.939+00:00
name :
operSt : up
rn : rogueexpmac-10:B3:D5:14:14:29
status :
bgl-aci04-leaf1#

要从枝叶CLI确认例外列表参数，请执行以下操作：

module-1# show system internal epmc global-info | grep "Rogue Exception List"
Rogue Exception List Endpoint Detection Interval : 600
Rogue Exception List Endpoint Detection Multiple : 3000
Rogue Exception List Endpoint Hold Interval : 30
module-1#
module-1#
module-1#

在EPMC中验证已学习终结点，并检查该终结点的移动计数。

枝叶CLI：

module-1# show system internal epmc endpoint mac 10:B3:D5:14:14:29
MAC : 10b3.d514.1429 ::: Num IPs : 0
Vlan id : 9 ::: Vlan vnid : 8193 ::: BD vnid : 15957970
Encap vlan : 802.1Q/101
VRF name : Exception:Exception_vrf ::: VRF vnid : 2293760
phy if : 0x1a015000 ::: tunnel if : 0 ::: Interface : Ethernet1/22
Ref count : 5 ::: sclass : 16386
Timestamp : 07/17/2024 05:20:20.523019
::: last mv ts: 07/17/2024 05:19:17.424213 ::: ep move cnt: 9   <<<< Shows how many times endpoint moved
::: Learns Src: Hal
EP Flags : local|MAC|sclass|timer|
Aging: Timer-type : HT ::: Timeout-left : 784 ::: Hit-bit : Yes ::: Timer-reset count : 0

PD handles:
[L2]: Hdl : 0x18c1e ::: Hit: Yes
::::


module-1#

要检查例外列表配置，请执行以下操作：

枝叶CLI：

module-1# show system internal epmc rogue-exp-ep

BD: 15957970 MAC:10b3.d514.1429
[01/01/1970 00:00:00.000000] : 0 Moves in 60 sec

module-1#

您可以在APIC GUI中的Operations > EP tracker处检查终端移动，并在此处搜索MAC地址。

由于此MAC地址仍有移动，但此终端现在没有恶意标志。

这可以通过命令来验证。

枝叶CLI：

检查是否向枝叶epm （终端管理器）中获悉的终端添加了恶意标记

bgl-aci04-leaf1# show system internal epm endpoint mac 10:B3:D5:14:14:29

MAC : 10b3.d514.1429 ::: Num IPs : 0
Vlan id : 9 ::: Vlan vnid : 8193 ::: VRF name : Exception:Exception_vrf
BD vnid : 15957970 ::: VRF vnid : 2293760
Phy If : 0x1a015000 ::: Tunnel If : 0
Interface : Ethernet1/22
Flags : 0x80004804 ::: sclass : 16386 ::: Ref count : 4
EP Create Timestamp : 07/17/2024 05:19:10.424033
EP Update Timestamp : 07/17/2024 05:22:03.674624
EP Flags : local|MAC|sclass|timer|                 <<<< Once if endpoint is rogue a Rogue flag is added here.

::::

bgl-aci04-leaf1#

APIC CLI：

检查是否对恶意终端终端引发任何故障。

bgl-aci04-apic1# moquery -c faultInst -f 'fault.Inst.code=="F3014"'
No Mos found
bgl-aci04-apic1#
