配置Dell VxRail和ACI VMM集成

简介

本文档介绍如何配置思科以应用为中心的基础设施(ACI)，以实现具有Dell VxRail服务器的Virtual Machine Manager(VMM)。

背景信息

ACI可以与使用VMWare vSphere的各种物理服务器集成。Dell VxRail是“统包式”超融合基础架构的答案。Dell VxRail利用VMWare vSAN在多个物理服务器上复制数据。实际上，VxRail没有使其与使用VMWare vSAN复制技术的其他供应商区别的特殊功能。

VxRail部署可通过嵌套的vSphere服务器（在VxRail群集中安装vSphere VM）或外部vSphere服务器完成。在本文档中，假设已安装vSphere和VxRail。实施VMWare和思科VMM集成的流程不取决于vSphere服务器在基础设施中的位置。唯一的网络要求是通过Dell VxRail ESXi服务器实现vSphere服务器的IP可达性和链路层发现协议(LLDP)网络发现。

本文档不介绍VxRail部署的具体内容。有关如何部署VxRail，请参阅相应的戴尔文档或技术支持。本指南重点介绍预安装的VxRail服务器群集的网络方面。

vSphere准备

在典型的VxRail部署中，VxRail安装程序会创建一个新的VMware分布式交换机(VDS),VxRail ESXi主机将连接到该交换机。此VDS具有多个VM端口组(VLAN)和VMkernel接口（IP地址）。

VxRail默认VMWare端口组

名称	目的
管理网络	ESXi管理网络
虚拟SAN	VSAN的复制网络
vSphere vMotion	vMotion
VxRail管理	用于VxRail节点发现的隔离网络

部署VxRail时，默认端口组的名称可以在其末尾附加数字。可以安全地删除附加号码。

VxRail分布式交换机：

重命名VMWare端口组

对于VMM集成的VMWare域，当ACI在vSphere中创建端口组时，ACI将使用特定格式命名端口组： tenant|application|epgACI  .

本文档假定使用了默认ACI名称。为了开始VxRail和ACI VMM集成，必须重命名默认VMWare端口组以匹配默认ACI名称方案。唯一的例外是VxRail管理端口组；由于某些VxRail节点添加脚本会查找此端口组名称，因此不会将该端口组重命名为ACI的默认值。

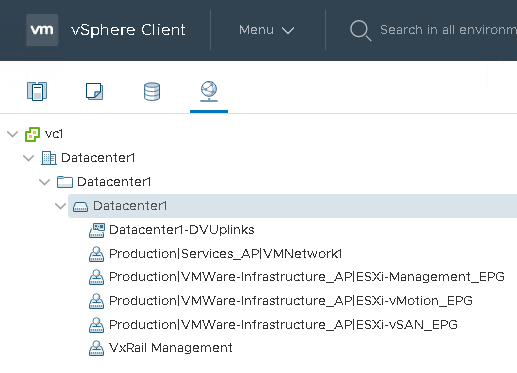

带有重命名端口组的VxRail分布式交换机的示例：

VxRail和ACI VMM集成的第一步是标准化默认端口组的名称约定。

默认情况下，VxRail会在数据中心文件夹结构的根创建VMWare分布式交换机。为了符合ACI名称和预期的文件夹结构，VMWare管理员必须创建一个与VMWare数据中心名称相同的文件夹，并将VMWare分布式交换机移至新创建的文件夹中。此移动不得影响服务，但必须在计划的维护时段内执行更改。

数据中心、网络文件夹和dvSwitch必须具有相同的名称。各种dvPortGroups根据ACI租户和EPG名称进行命名。

具有最低VMware vCenter权限的用户帐户

配置服务帐户的VMware vCenter权限时，您允许APIC向VMware vCenter发送VMware API命令以创建端口组。这还允许ACI中继所有必要的警报并收集VM信息和资产。帐户可以是Active Directory集成或本地vCenter单点登录(SSO)凭证。

请参阅Cisco.com上的思科ACI虚拟化指南，了解此集成所需的特定权限。

至少将此服务帐户权限分配给VxRail ESXi群集和dvSwitch。

dvSwitch发现协议配置

VMWare分布式交换机可以使用LLDP或CDP作为下一跳交换机发现协议，但不能同时使用这两者。确定默认VMWare VxRail dvSwitch的发现协议是什么，并确保其配置为“Both”运行。这允许在ACI和ESXi内正确发现邻居。

为此，VMWare管理员可右键单击VMWare dvSwitch并导航至 Settings > Edit Settings > Advanced .发现协议可以轻松识别，操作可以更改为  Both  如果尚未设置。记录已配置的发现协议，以备以后在ACI中需要。

此外，必须在dvSwitch Summary信息菜单下识别和记录VxRail VMWare dvSwitch版本。

ACI配置

根据ACI名称标准命名VMWare网络对象后，便应开始ACI只读集成。只读集成跟踪标准ACI VMM集成过程，但只能将域创建为只读除外。

ACI访问策略配置

ACI中的第一步是在ACI中创建新域时创建所需的各种标准ACI策略对象。因为虚拟域与已经存在的物理VxRail群集关联，并且物理对象和虚拟对象之间可能存在一些重叠。例如，用于物理ESXi连接的接口策略组(IPG)可能配置为物理域。不能更改。

需要的一件事是确保这些IPG应用必要的CDP或LLDP策略。通常，这些IPG上都可以启用LLDP和CDP，这是本文推荐的方法。但是，在IPG中启用上述dvSwitch发现策略至关重要，这样才能在VMWare和ACI之间实施正确的主机发现策略。

注意IPG中引用的AEP。由于VxRail作为集群部署，因此该VxRail集群必须有专用AEP（但不是必需的）。此AEP稍后将由本文档未来部分中创建的VMWare域引用。

动态VLAN池

VMWare VMM域要求使用动态VLAN池。如果当前VxRail VLAN池不是动态的，则需要创建新的池并将其迁移到。在动态VLAN池内可以拥有静态范围的VLAN，这是迁移方案中的情况。这些静态VLAN包括vMotion、ESXi Management、VxRail Management和vSAN。所有其他基于VM的端口组都可以动态分配，但它们可以是静态的。

创建不带控制器的VMware VMM域

在ACI中，在Virtual Networking下，然后选择VMWare：选择VMWare，然后选择Create vCenter domain。创建域时，虚拟交换机名称必须与之前修改的VMWare分布式交换机的名称匹配。确保名称相同。此外，请确保“访问模式”从读写模式更改为只读模式。

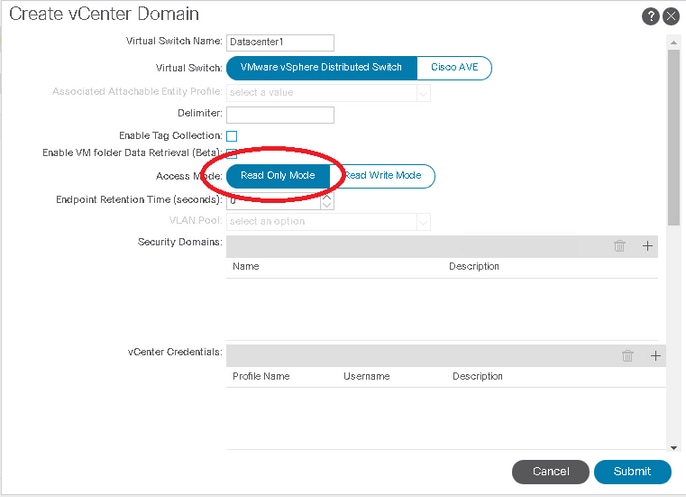

创建vCenter域

将EPG部署到新创建的VMM域

此时，已创建非常基本的VMM域，但尚未创建VMWare凭证或控制器。由于dvSwitch已存在于vCenter中，因此必须首先将EPG部署到空的VMM域。导航到租户，并将新创建的VMM域部署到VxRAIL中当前存在的每个EPG。至少，这些网络必须存在于VxRail群集中：ESXi管理、虚拟SAN、vMotion和VxRail管理。

使用静态端口封装部署这些EPG，并将EPG上现有的VLAN重新用于静态路径。实质上，此过程会将EPG配置从VxRail的物理域配置复制到VMM配置。对于大多数情况，也建议选择预调配作为这些VxRail基础设施网络的解决方案即时性。

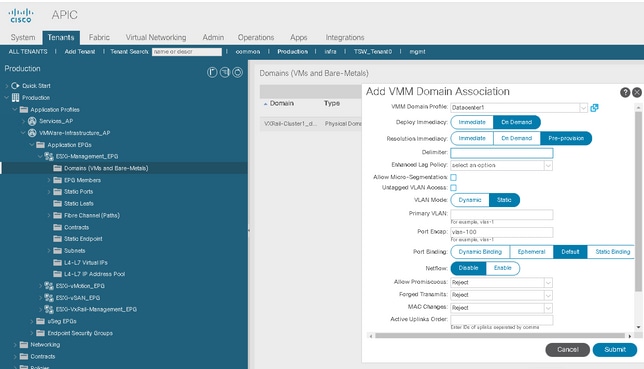

将EPG部署到VMM域

如果不对VMWare端口组使用默认ACI名称约定，请确保自定义端口组名称与vCenter中当前使用的名称匹配。例如，VxRail管理网络。

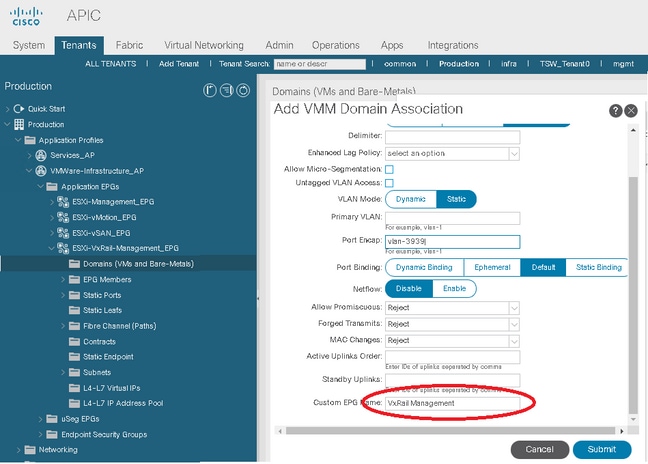

指定自定义EPG名称

创建vCenter凭证和控制器

创建VMM域和所有EPG选择控制器菜单对象以创建vCenter凭证后。此凭证必须与之前步骤中授予vCenter访问权限的凭证相同。

创建凭证后，创建vCenter控制器。创建vCenter控制器时，请确保DVS版本与vCenter中的dvSwitch匹配。使用之前为凭证创建的服务帐户。

此时，ACI可以看到ESXi虚拟机监控程序和任何连接到dvSwitch端口组的虚拟机。

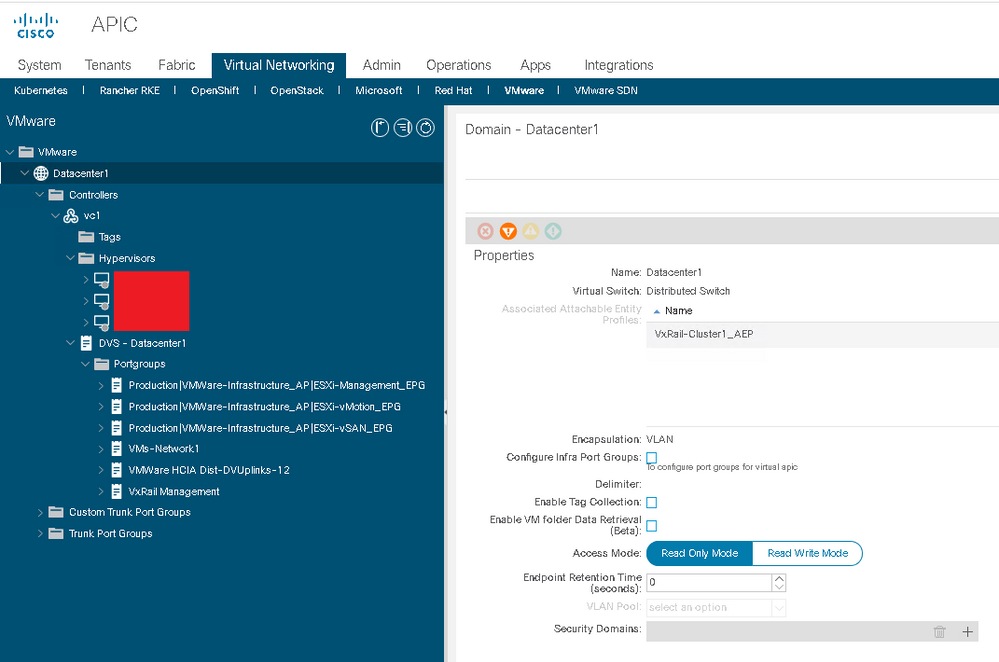

已完成只读集成：

指定vSwitch网络策略

在将VMM域提升为读写之前，必须至少设置dvSwitch发现策略。VxRail系统通常配置为没有端口通道的中继，因此可能不需要这样做。指定LLDP和CDP策略。确保这些策略与VMWare dvSwitch的配置方式尽可能接近。指定MTU策略；建议使用9000。增强型网络LAG策略通常不用于VxRail部署。

选择 Submit  完成后。

vSwitch网络策略配置

将VMM域提升为读写

要将VMM域从只读模式升级为读写模式，请更改访问模式并确保已选择VLAN池。选择  Submit   完成后。此步骤不太可能造成流量中断，但会在维护窗口内执行任何维护。 此时，EPG可以直接从ACI部署到VMWare的dvSwitch中。

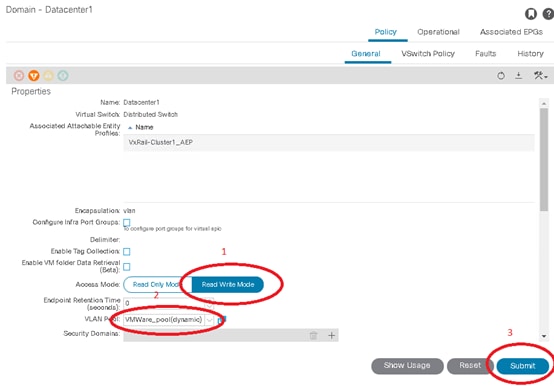

将VMM域提升为读写：
