SSM On-Prem 8.X高可用性集群工作
目录
简介
本文档介绍在故障切换和回退方案时，智能软件管理器(SSM)本地帐户同步和产品实例注册如何在部署为高可用性(HA)集群的SSM本地服务器上工作。
先决条件
要求
Cisco 建议您了解以下主题：
- 内部的SSM
- 高可用性
使用的组件
本文档中的信息基于SSM On-Prem 8及更高版本。
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。
背景信息
这些是提供HA相关信息的参考文档。
- https://www.cisco.com/web/software/286285517/151968/Smart_Software_Manager_On-Prem_8_Console_Guide.pdf
- https://www.cisco.com/web/software/286285517/152313/Smart_Software_Manager_On-Prem_8-202006_Installation_Guide.pdf
故障切换和回退期间的SSM内部帐户同步
应在本指南的帮助下配置两个SSM内部服务器之间的HA:
在本演示中，使用：
.5 — 主服务器的IP地址
.10 — 辅助服务器的IP地址
.12 — 虚拟IP地址
高可用性
1.成功配置HA后，主服务器(.5)显示为主用，辅助服务器(.10)显示为备用，VIP(.12)标清显示在映像中。

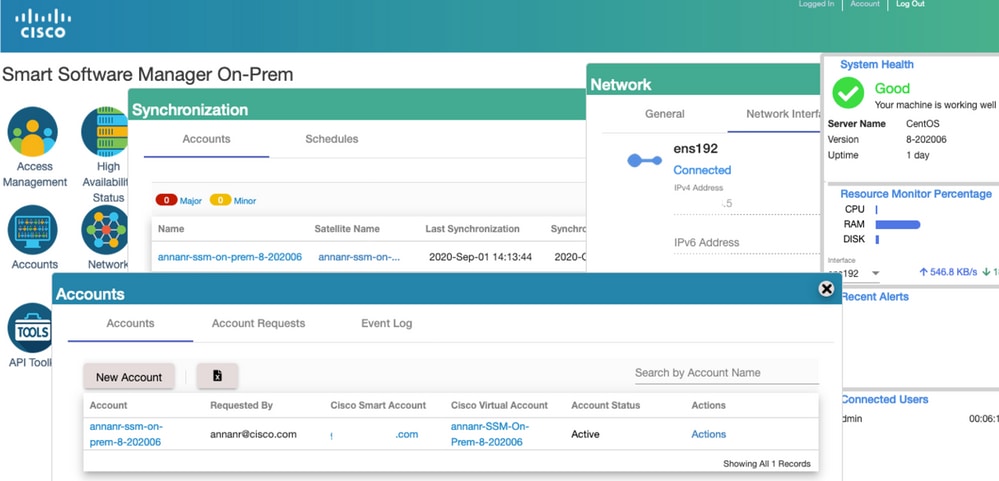

2.已从主/主服务器成功完成SSM内部与思科软件中心的同步，如图所示。

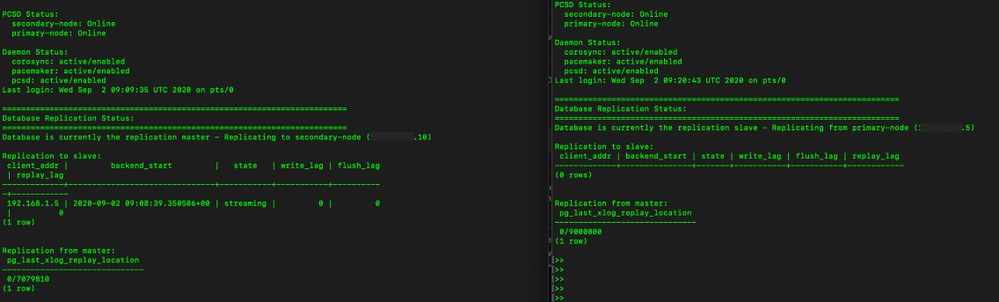

3.群集HA状态显示左侧的主服务器数据库（复制主服务器）按映像中所示复制到右侧辅助服务器数据库（复制从服务器）。
故障转移
1.停止主服务器上的HA集群，如图所示。
2.主要|次要，如图所示。
3.使用VIP登录SSM内部GUI，且主GUI已关闭。
4.辅助服务器(.10)显示为活动服务器。
5.心跳已断开。
6.主服务器(.5)已移至备用状态。
7.从辅助/主用服务器GUI可以成功看到SSM内部帐户与思科软件中心的同步，如图所示。
8.启动主服务器上的HA集群，如图所示。
9. HA集群状态显示从辅助数据库复制主数据库。
10.主要|次要，如图所示。
11. GUI将心跳显示为“已连接”(connected)、“辅助处于活动状态”(Secondary in Active)和“主处于备用”(Primary in Standby)状态，如图所示。
12.创建一个新的TEST帐户，并在主用备用帐户上激活该帐户。(.10)服务器。
13.主(.5)GUI在此阶段不可访问。
回退
1.停止辅助节点中的Ha_cluster，如图所示。
2.可以在此处查看主服务器数据库和辅助服务器数据库的当前状态。
3.使用VIP登录SSM内部GUI，辅助GUI已关闭。
4.主服务器(.5)显示为活动服务器。
5.心跳已断开。
6.辅助服务器(.5)已移至备用状态。
7.新创建的TEST帐户可以视为处于同步状态，因为从辅助数据库到主数据库进行了复制，如映像所示。
8.在此阶段，可以从VIP地址(.12)而不是辅助IP地址访问GUI。
9.在辅助服务器上启动HA集群，如图所示。
10.群集HA状态显示左边的主服务器数据库（复制主服务器）正在按照映像中所示复制到右边辅助服务器的数据库（复制从服务器）。
11. GUI显示活动主服务器和备用辅助服务器之间连接的心跳。
12. TEST帐户与思科软件中心成功同步。
故障切换和回退期间向SSM本地VIP注册产品实例
应使用以下指南配置两个SSM内部服务器之间的高可用性：
在本演示中，使用：
.11 — 主服务器的IP地址
.9 — 辅助服务器的IP地址
.14 — 虚拟IP地址
高可用性
1.成功配置HA，其中主服务器(.11)显示为主用，辅助服务器(.9)显示为备用，VIP(.14)显示为备用。
2.群集HA状态显示左侧的主服务器数据库（复制主服务器）按映像中所示复制到右侧辅助服务器数据库（复制从服务器）。
3.将SSM本地管理部署为HA群集时，请登录到SSM本地管理工作区，导航到安全 > 证书，然后使用主机公用名上的虚拟IP地址。
4.此值必须与计划用于产品目标URL的值匹配。如果部署双堆栈（IPv4和IPv6），该值必须是FQDN而不是IP地址。
5.更新主机公用名后，请确保通过使本地帐户与思科智能软件管理器同步，使用新的公用名重新生成证书。
6.在尝试使用目标URL配置中的新公用名重新注册产品之前，您必须进行同步。
7.不同步可能导致产品无法注册新的主机公用名。

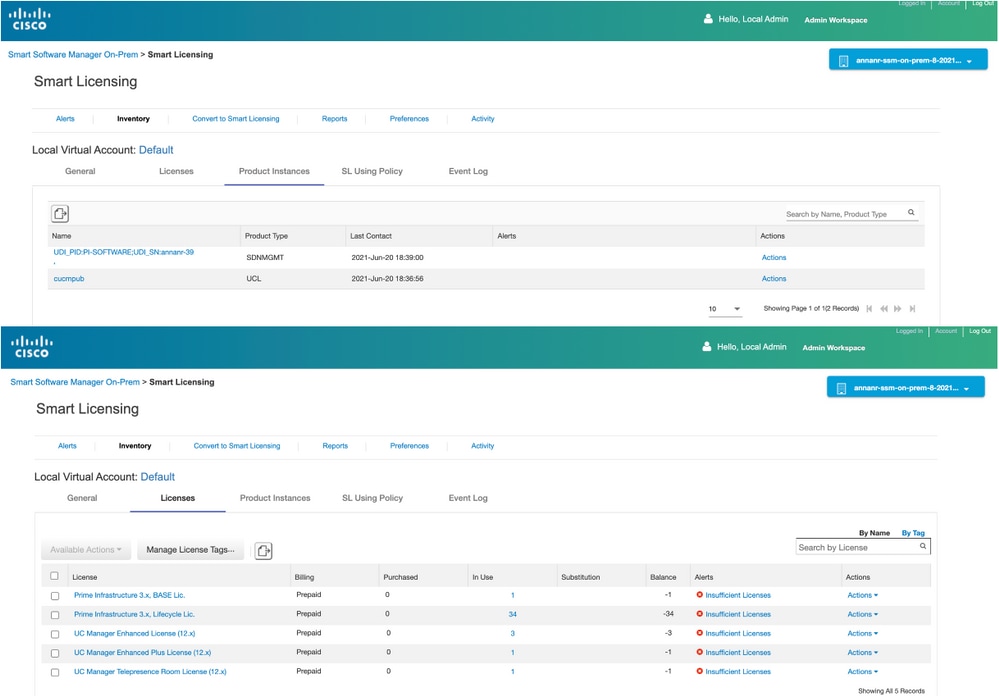

8.两个产品实例(annanr-39)和(cucmpub)已注册到SSM内部的VIP地址，如Product Instances（产品实例）选项卡中所示所示。
9.这些产品实例使用/请求的许可证反映在许可证选项卡上。
故障转移
1.停止主服务器上的HA集群，如图所示。
2.使用VIP(.14)登录SSM内部GUI，且主GUI已关闭。
3.辅助服务器(.9)显示为活动服务器。
4.心跳已断开。
5.主服务器(.11)将移至“备用”状态。
6.在传输网关设置中的产品注册URL中使用SSM本地VIP注册产品实例，如图所示。
7.产品实例名称：pi37已使用如图所示的VIP地址成功注册到SSM内部。
8.使用SSM本地VIP在产品注册URL中的传输网关设置注册其他产品实例。
9.使用VIP地址（如图所示），通过SSM现场成功完成产品注册。
10.产品实例名称：cucm-pub-30已使用如图所示的VIP地址成功注册到SSM On-Prem。
11.两个新产品实例(pi37)和(cucm-pub-30)已注册到SSM内部的VIP地址，如Product Instances（产品实例）选项卡所示。
12.这些产品实例使用/请求的许可证反映在许可证选项卡上。
13.在主服务器上启动HA群集。
14.高可用性集群状态显示从辅助数据库复制主数据库。
15.主要|次要，如图所示。
16. GUI将心跳显示为“已连接”(connected)、“辅助处于活动状态”(Secondary in Active)和“主处于备用”(Primary in Standby)状态，如图所示。
回退
1.停止辅助中的Ha_cluster。
2.可以看到主服务器数据库和辅助服务器数据库关闭的当前状态。
3.使用VIP(.14)登录SSM本地GUI，辅助GUI关闭。
4.主服务器(.11)显示为活动服务器。
5.心跳已断开。
6.辅助服务器(.9)已移至备用状态。
7.在此阶段，可以从VIP地址(.14)而不是辅助IP地址访问GUI。
8.在辅助服务器上启动HA群集。
9.群集HA状态显示左边的主服务器数据库（复制主服务器）按预期复制到右边辅助服务器的数据库（复制从服务器）。
10. GUI显示活动主服务器和备用辅助服务器之间连接的心跳。
11.注册到SSM On-Prem的VIP地址的所有四个产品实例，如Product Instances（产品实例）选项卡中所示所示。
12.这些产品实例使用/请求的许可证反映在许可证选项卡上。
降级高可用性群集
- Cisco Smart Manager On-Prem群集可以直接降级为单节点独立群集。
- 使用<ha_teardown>命令，使用本地控制台连接到本地主/主用SSM。
- 在验证SSM本地操作后，必须丢弃辅助/备用服务器，且不能重复使用。
- 现在，您将拥有独立系统而不是集群。
- 已启动拆卸，如图所示。
6.如图所示，触发从属服务器上的拆卸。
7. HA群集已被销毁。SSMS现在处于独立模式。
8.使用辅助服务器IP地址访问的GUI不再影响高可用性构件。
9.触发主服务器上的拆卸，如图所示。
10. HA已成功禁用。
11.使用主服务器IP地址访问的GUI不再影响高可用性构件。
下一步工作?!
1.登录到SSM本地主管理工作区，导航到Security > Certificates，然后在主机公用名上使用主服务器的（IP地址/主机名/FQDN）。
2.更新主机公用名后，请确保通过使本地帐户与思科SSM同步，使用新的公用名重新生成证书。
3.在尝试使用目标URL配置中的新公用名重新注册产品之前，您必须进行同步。
4.不同步可能导致产品无法注册新的主机公用名。
相关信息
- 控制台指南：https://www.cisco.com/web/software/286285517/151968/Smart_Software_Manager_On-Prem_8_Console_Guide.pdf
- 用户指南：https://www.cisco.com/web/software/286285517/151968/Smart_Software_Manager_On-Prem_8_User_Guide.pdf
- 安装指南:https://www.cisco.com/web/software/286285517/152313/Smart_Software_Manager_On-Prem_8-202006_Installation_Guide.pdf
