具备 PoE 功能的思科 WAP125 Wireless-AC 双频桌面型无线接入点
非歧视性语言
此产品的文档集力求使用非歧视性语言。在本文档集中，非歧视性语言是指不隐含针对年龄、残障、性别、种族身份、族群身份、性取向、社会经济地位和交叉性的歧视的语言。由于产品软件的用户界面中使用的硬编码语言、基于 RFP 文档使用的语言或引用的第三方产品使用的语言，文档中可能无法确保完全使用非歧视性语言。 深入了解思科如何使用包容性语言。
当地语言翻译版本说明
思科可能会在某些地方提供本内容的当地语言翻译版本。请注意，翻译版本仅供参考，如有任何不一致之处，以本内容的英文版本为准。
更快的 Wi-Fi、安全连接，可自己动手安装。
产品亮点
● 为 2.4 GHz 和 5 GHz 客户端提供具有成本效益的 802.11ac/n 连接，速率高达 867 Mbps
● 配备支持以太网供电 (PoE) 的千兆以太网 LAN 接口，有助于实现灵活安装
● 提供强制网络门户，可通过自定义角色和权限实现高度安全的访客接入
● 提供简单的基于 Web 的配置向导，易于安装，开箱即可使用
● 由全新的思科® FindIT 网络管理平台提供支持，可实现轻松的管理和控制
● 有限终身硬件保修，使您高枕无忧
产品概述
在当今瞬息万变的商业环境中，员工的移动性和协作性越来越高，早已今非昔比。为了保持高效工作，员工需要在整个办公场所中对各种网络应用进行可靠的企业级访问。具备 PoE 功能的思科 WAP125 Wireless-AC 双频桌面型无线接入点可提供简单且经济实惠的方法，使安全的高性能移动网络扩展覆盖到员工和访客，从而确保他们在办公场所的任何地点都能保持连接。这款灵活的解决方案能满足数十名员工的连接需求，而且可通过扩展来支持更多的用户并适应不断变化的业务需求。
WAP125 无线接入点采用并发双频段无线电，可提高移动设备的覆盖范围。具备 PoE 功能的千兆以太网 LAN 接口有助于灵活安装，并降低布线和接线成本。借助智能服务质量 (QoS) 功能，可以优先处理 IP 语音 (VoIP) 和视频应用的带宽敏感型流量。
为确保访客和其他用户都能进行高度安全的访客接入，WAP125 无线接入点支持具有多个身份验证选项的强制网络门户，而且允许配置权限、角色和带宽。利用自定义的访客登录页面，您可以提供欢迎消息和接入详细信息，并加强品牌和公司徽标的形象。
WAP125 无线接入点易于设置和使用，通过基于向导的直观配置流程，几分钟之内即可启动并运行。它设计精巧，提供了集成支架，可以将无线接入点放置在桌面或其他平面上。
为了提高可靠性、保护敏感的商业信息，WAP125 无线接入点同时支持 Wi-Fi 保护访问 (WPA) 个人版和企业版，可通过强大的加密功能对您的所有无线传输进行编码。此外，802.1X RADIUS 身份验证可帮助阻止未经授权的用户访问。
WAP125 无线接入点为访客接入提供了一个强制网络门户，让您可以控制访客的互联网接入，并为客户提供更好的体验。

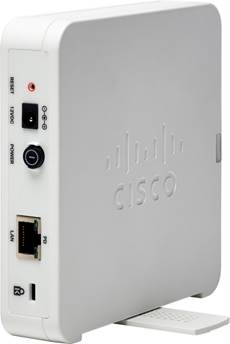

图 1 显示此无线接入点的典型配置。图 2 和图 3 分别显示产品的前面板和后面板。
功能
● 单无线电支持 5 GHz 和 2.4 GHz，速度高达 867 Mbps，从而提高容量和覆盖范围
● 千兆以太网 LAN 接口，确保连接到有线网络的高速上行链路
● 提供强大的安全功能，包括 WPA2、支持 RADIUS 安全身份验证的 802.1X 和恶意无线接入点检测，有助于保护敏感业务信息
● 强制网络门户提供多种权限和角色，可支持安全的自定义访客接入
● 简单的安装步骤以及基于 Web 的直观配置向导，可在几分钟内快速、轻松地完成部署和设置。
● 支持 PoE，无需成本高昂的附加电缆即可实现轻松安装
● 设计精巧，配备多种内置天线和集成支架
● 智能 QoS，可为网络流量确定处理优先级，确保关键网络应用始终以最佳状态运行
● 工作组桥接模式，可通过无线连接到第二个以太网网络，来扩展您的网络
● 支持 IPv6，无需进行成本高昂的升级即可部署未来网络应用和操作系统
● 由思科 FindIT 网络管理平台提供支持，可实现轻松的管理和控制
● 有限终身硬件保修，使您高枕无忧
规格
表 1 列出了 WAP125 无线接入点的规格、装箱清单和最低要求。表 2 列出了无线接入点的射频性能。
表 1. 规格
| 规格 |
说明 |
|
| 标准 |
IEEE 802.11ac、802.11n、802.11g、802.11b、802.3af、802.3u、802.1X（安全身份验证）、802.1Q (VLAN)、802.1D（生成树）、802.11i（WPA2 安全）、802.11e（无线 QoS）、IPv4 (RFC 791)、IPv6 (RFC 2460) |
|
| 电缆类型 |
5e 类或更高类别 |
|
| 天线 |
内置天线，经过优化可安装于桌面 |
|
| LED 指示灯 |
1 个多功能 LED |
|
| 操作系统 |
Linux |
|
| 实体接口 |
||
| 端口 |
支持 802.3af/at PoE 的 10/100/1000 以太网端口；适用于交流适配器的电源端口（已附带） |
|
| 电源 |
外部 12V/1A 直流电源插座（符合 Energy Star 2.0、6 级能效标准）和 802.3af/at PoE |
|
| 按钮 |
重置按钮；电源（开/关）按钮 |
|
| 锁插槽 |
Kensington 锁插槽 |
|
| LED |
1 个 LED |
|
| 物理规格 |
||
| 物理尺寸 |
4.85 x 4.85 x 1.25 英寸（123 x 123 x 31 毫米） |
|
| 重量 |
0.67 磅（303 克） |
|
| 网络功能 |
||
| VLAN 支持 |
是 |
|
| VLAN 数目 |
1 个管理 VLAN 加上 8 个用于 SSID 的 VLAN |
|
| 802.1X supplicant 客户端 |
是 |
|
| SSID 至 VLAN 映射 |
是 |
|
| 自动频道选择 |
是 |
|
| 生成树 |
是 |
|
| 负载均衡 |
是 |
|
| IPv6 |
是
● IPv6
主机支持
● IPv6 RADIUS
、系统日志、网络时间协议 (NTP)
|
|
| 第 2 层功能 |
基于 802.1Q 的 VLAN，8 个活动 VLAN 加上 1 个管理 VLAN |
|
| 安全 |
||
| WPA/WPA2 |
有，包括企业身份验证 |
|
| 访问控制 |
有，管理访问控制列表 (NTP) 加上 MAC ACL |
|
| 安全管理 |
HTTPS |
|
| SSID 广播 |
是 |
|
| 恶意接入点检测 |
是 |
|
| 安装和物理安全 |
||
| 安装选项 |
桌面 |
|
| 物理安全锁 |
Kensington 锁插槽 |
|
| 服务质量 |
||
| QoS |
Wi-Fi 多媒体和流量规范 (WMM TSPEC)，客户端 QoS |
|
| 性能 |
||
| 无线吞吐量 |
最高 867 Mbps 数据速率（实际吞吐量会有所不同） |
|
| 建议用户支持 |
最多 64 个连接用户，10 个活动用户 |
|
| 配置 |
||
| Web 用户界面 |
基于浏览器、易于配置的内置 Web 用户界面（HTTP、HTTPS） |
|
| 管理 |
||
| 管理协议 |
Web 浏览器、简单网络管理协议 (SNMP) v3、Bonjour |
|
| 远程管理 |
是 |
|
| 事件记录 |
本地、远程系统日志、电邮警告 |
|
| 网络诊断 |
记录和数据包捕捉 |
|
| Web 防火墙升级 |
可通过 Web 浏览器、导入或导出的配置文件进行固件升级 |
|
| 动态主机配置协议 (DHCP) |
DHCP 客户端 |
|
| IPv6 主机 |
是 |
|
| HTTP 重定向 |
是 |
|
| Wireless |
||
| 频率 |
双频段（2.4 GHz 和 5 GHz） |
|
| 无线技术 |
802.11b：直接序列扩频 (DSSS) 802.11a/g/n/ac：正交频分复用 (OFDM) |
|
| 调制类型 |
802.11b：BPSK、QPSK、CCK 802.11a/g/n/ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM |
|
| WLAN |
802.11ac/n 2x2 多输入多输出 (MIMO)，具有 2 个 5 GHz 空间流 2x2 MIMO，具有 2 个 2.4 GHz 空间流 20、40 和 80 MHz 信道（适用于 802.11ac） 20 和 40 MHz信道，适用于 802.11n PHY 数据速率高达 867 Mbps |
|
| 支持的数据速率 |
802.11a/b/g：
● 54
、48
、36
、24
、18
、12
、9
、6
、11
、5.5
、2
和 1 Mbps
● 802.11n
：6.5
至 300 Mbps
◦ 20 MHz
带宽：支持的数据速率为 MCS 0-15
◦ 40 MHz
带宽：支持的数据速率为 MCS 0-15
● 802.11ac
：6.5
至 867 Mbps
◦ 20 MHz
带宽：支持的数据速率为 MCS 0-9
◦ 40 MHz
带宽：支持的数据速率为 MCS 0-9
◦ 80 MHz
带宽：支持的数据速率为 MCS 0-9
|
|
| 频率波段和工作信道 |
A/C 管制范围
● 2.412
至 2.462 GHz
；11
个信道
● 5.180
至 5.240 GHz
；4
个信道
● 5.745
至 5.825 GHz
；5
个信道
E/J 管制范围：
● 2.412
至 2.472 GHz
；13
个信道
● 5.180
至 5.240 GHz
；4
个信道
|
K 管制范围：
● 2.412
至 2.472 GHz
；13
个信道
● 5.180
至 5.240 GHz
；4
个信道
● 5.745
至 5.805 GHz
；4
个信道
|
| 非重叠信道 |
2.4 GHz
● 802.11b/g
◦ 20 MHz
：3
● 802.11n
◦ 20 MHz
：3
|
5 GHz
● 802.11a
◦ 20 MHz
：9
● 802.11n
◦ 20 MHz
：9
◦ 40 MHz
：4
● 802.11ac
◦ 20 MHz
：9
◦ 40 MHz
：4
◦ 80 MHz
：2
|
| 无线隔离 |
客户端间的无线隔离 |
|
| 外部天线 |
无 |
|
| 内置天线 |
内部固定平面倒 F 天线 (PIFA) |
|
| 天线增益 (dBi) |
在 2.4 GHz 信道上，最大天线增益为 4.02 dBi 在 5 GHz 信道上，最大天线增益为 5.63 dBi |
|
| 无线分布系统 (WDS) |
是 |
|
| 快速漫游 |
是 |
|
| 多 SSID |
8 |
|
| 无线 VLAN 映射 |
是 |
|
| WLAN 安全 |
是 |
|
| Wi-Fi 多媒体 (WMM) |
是，支持非调度自动节能 |
|
| 工作模式 |
||
| 接入点模式、WDS 桥接、工作组桥接模式 |
||
| 环境参数 |
||
| 电源选项 |
IEEE 802.3af 以太网交换机 思科馈电器：SB-PWR-INJ2-xx 包括交流适配器，12V/1A POE 峰值功率：6.5W |
|
| 合规性 |
安全：
● UL 60950-1
● CAN/CSA-C22.2 No. 60950-1
● IEC 60950-1
● EN 60950-1
无线电核准：
● FCC
第 15.247
、15.407
部分
● RSS-210
（加拿大）
● EN 300.328
、EN 301.893
（欧洲）
● AS/NZS 4268.2003
（澳大利亚和新西兰）
EMI 和磁化率（B 类）：
● FCC
第 15.107
和 15.109
部分
● ICES-003
（加拿大）
● EN 301.489-1
和 -17
（欧洲）
|
|
| 工作温度 |
0° 至 40°C（32° 至 104°F） |
|
| 存储温度 |
-20°C 至 70°C（-4°F 至 158°F） |
|
| 工作湿度 |
10% 至 85%，无冷凝 |
|
| 存储湿度 |
5% 至 90%，无冷凝 |
|
| 系统内存 |
256 MB RAM 128 MB 闪存 |
|
| 装箱清单 |
||
|
●
电源适配器 12V/1A
●
快速入门指南
|
||
| 最低要求 |
||
|
●
基于 Web
的配置：Web
浏览器
|
||
| 保修 |
||
| 无线接入点 |
有限终身保修 |
|
表 2. 射频性能
|
|
每链路最大传输功率 (dBm) |
每链路接收器灵敏度 (dBm) |
| 2.4 GHz - 802.11b |
||
| 1 Mbps |
18.0 +/- 1.5 |
-96.0 |
| 11 Mbps |
18.0 +/- 1.5 |
-88.0 |
| 2.4 GHz - 802.11g |
||
| 6 Mbps |
18.0 +/- 1.5 |
-92.0 |
| 54 Mbps |
17.0 +/-1.5 |
-75.0 |
| 2.4 GHz - 802.11n HT20 |
||
| 18.0 +/- 1.5 |
-92.0 |
|
| MCS7/15 |
17.0 +/-1.5 |
-73.0 |
| 2.4 GHz - 802.11n HT40 |
||
| MCS0/8 |
17.0 +/-1.5 |
-90.0 |
| MCS7/15 |
16.0 +/- 1.5 |
-71.0 |
| 5 GHz - 802.11a |
||
| 6 Mbps |
17.0 +/-1.5 |
-90.0 |
| 54 Mbps |
15.0 +/- 1.5 |
-73.0 |
| 5 GHz - 802.11n HT20 |
||
| MCS0/8 |
17.0 +/- 1.5 |
-90.0 |
| MCS7/15 |
14.0 +/- 1.5 |
-71.0 |
| 5 GHz - 802.11n HT40 |
||
| MCS0/8 |
17.0 +/- 1.5 |
-88.0 |
| MCS7/15 |
14.0 +/- 1.5 |
-69.0 |
| 5 GHz - 802.11ac HT20 |
||
| MCS0 |
17.0 +/- 1.5 |
-90.0 |
| MCS8 |
12.0 +/- 1.5 |
-67.0 |
| 5 GHz - 802.11ac HT40 |
||
| MCS0 |
17.0 +/- 1.5 |
-88.0 |
| MCS9 |
12.0 +/- 1.5 |
-63.0 |
| 5 GHz -802.11ac HT80 |
||
| MCS0 |
17.0 +/- 1.5 |
-85.0 |
| MCS9 |
12.0 +/- 1.5 |
-60.0 |
备注： 下表显示了硬件的最大功能。传输功率可能会降低，以满足当地法规要求。
信号覆盖图

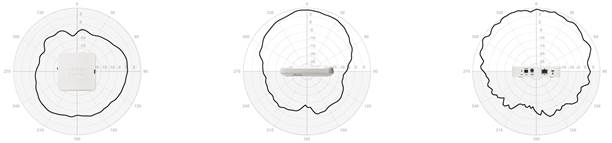

2.4 GHz 天线辐射方向图

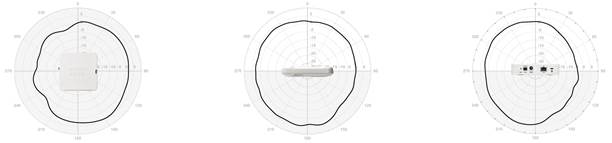

5 GHz 天线辐射方向图
cs
订购信息
表 3 列出产品部件号和说明，以便于订购。
表 3. 订购信息
| 部件号 |
说明 |
| WAP125-A-K9-NA |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（美国、加拿大、哥伦比亚、墨西哥） |
| WAP125-B-K9-BR |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（巴西） |
| WAP125-A-K9-AR |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（阿根廷） |
| WAP125-A-K9-AU |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（澳大利亚、新西兰） |
| WAP125-E-K9-EU |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（欧盟地区、菲律宾、泰国、越南、南非、智利） |
| WAP125-E-K9-UK |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（英国、沙特阿拉伯、阿联酋、香港、新加坡、马来西亚） |
| WAP125-E-K9-IN |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（印度） |
| WAP125-C-K9-CN |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（中国） |
| WAP125-K-K9-KR |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（韩国） |
| WAP125-J-K9-JP |
具备 PoE 功能的思科 WAP125 Wireless-AC/N 双频桌面型无线接入点（日本） |
