思科® Catalyst® 9120 系列无线接入点是下一代企业级无线接入点。其特点是恢复能力强,可提供安全保护和智能功能。
我们比以往任何时候都更加依赖于无线网络。每年都有更多设备连接到网络,思科 Catalyst 9120 系列无线接入点可随时随地为每个用户提供无缝体验。Catalyst 9120 在支持 Wi-Fi 6(802.11ax)的基础上更进一步,能够实现安全性、恢复能力和运营灵活性的绝佳融合,并可提供更加强大的网络智能功能。
Catalyst 9120 不仅可拓展思科基于意图的网络,而且可进行扩展以满足不断增长的物联网需求,同时完全支持最新的创新成果和最新技术,因此是各种规模网络的理想选择。不仅如此,Catalyst 9120 还是性能、安全性和分析方面的佼佼者。
Catalyst 9120 系列无线接入点可结合 Cisco DNA 使用,是可满足您当前和未来需求的企业级产品。选用该系列无线接入点是实现网络更新换代的第一步,唯有如此,才能更好地发挥 Wi-Fi 6 提供的所有功能和优势。
主要特性:
● 经过 Wi-Fi 6 验证
● 四个无线电频段:5 GHz (4x4) 灵活无线电频段、2.4 GHz 或 5 GHz (4x4) 无线电频段和统一射频引擎
● 物联网就绪(BLE、Zigbee、Thread 和其他多协议 802.15.4 设备)**
● OFDMA 和 MU-MIMO
● 支持多千兆
● 内置天线和外接天线以及适用于专业安装的外接天线
思科 Catalyst 9120 系列无线接入点支持正交频分多址接入(OFDMA)和多用户多输入多输出(MU-MIMO)技术,为高级应用和物联网提供更有保障的性能。此外,思科 Catalyst 9120 系列提供高达 2.5 Gbps 的吞吐量,兼容 NBASE-T 和 IEEE 802.3bz 以太网,可无缝分流网络流量,完全不会出现瓶颈。借助思科 mGig 技术,使用现有的 5e 类或 6 类布线可实现高达 2.5 Gbps 的速率,从而以最低的成本提供更高的吞吐量。此外,该系列无线接入点提供两种不同的天线选项,您可以确定最适合自己的选项。
表 1. 特性和优势
特性 |
优势 |
Wi-Fi 6(802.11ax) |
IEEE 802.11ax 也称为高效无线(HEW)标准或 Wi-Fi 6,是在 802.11ac 的基础上制定的新兴标准。802.11ax 在常规环境下提供更出色的无线上网体验,并为各种高级应用(例如 4K 或 8K 视频、高密度高清协作应用、无线网络全覆盖的办公室和物联网)提 |

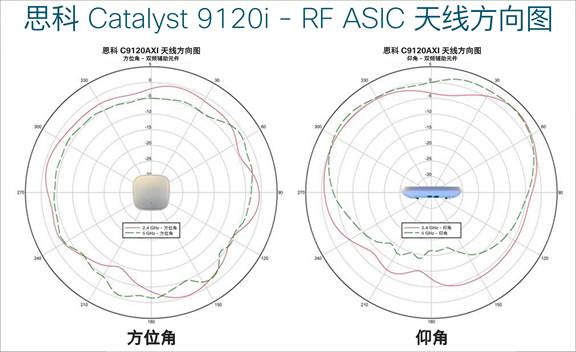

思科 RF ASIC |
思科 RF ASIC 是完全集成的软件定义无线电(SDR),可执行高级射频频谱分析,并提供 CleanAir、无线入侵防御系统(WIPS)、快速定位* 和 DFS 检测等功能。(* - 未来提供) |
上行链路/下行链路 OFDMA |
基于 OFDMA 的调度功能可将带宽拆分为较小的数据块,这些数据块又称为资源单位(RU),可在下行链路和上行链路中将其分配给各个客户端,从而减少开销和延迟。 |
MU-MIMO 技术 |
MU-MIMO 支持四空间流,使得无线接入点可以在客户端设备之间拆分空间流,最大限度提高吞吐量。 |
BSS 着色 |
利用空间复用(也称为基本服务集 [BSS] 着色)功能,无线接入点及其客户端可以区分各种 BSS,从而能够同步传输更多数据。 |
目标唤醒时间 |
新增名为目标唤醒时间(TWT)的节能模式,允许客户端保持睡眠状态,仅在预先计划的(目标)时间唤醒,以便与无线接入点交换数据。与 802.11n 和 802.11ac 相比,此模式使电池供电型设备的节电能力提高 3 至 4 倍。 |
智能采集 |
智能采集功能可探测网络,向 Cisco DNA Center 提供深度分析数据。这项软件功能可以跟踪 240 多种异常情况,并根据需要模仿现场网络管理员对所有数据包进行即时检查。借助智能采集功能,您可以对您的无线网络做出更有针对性的决策。 |
灵活的无线电频段分配 |
允许无线接入点基于射频环境智能地确定提供服务的无线电频段的运行模式。无线接入点可以在以下模式中运行:
● 2.4 GHz
和 5 GHz
模式:一个无线电频段在 2.4 GHz
模式下服务客户端,另一个在 5 GHz
模式下为客户端提供服务。
●
双 5 GHz
模式:无线接入点的两个无线电频段均可在 5 GHz
带宽下运行,从而最大限度地发挥第二代 Wi-Fi 6
技术的优势,并提高客户端设备能力。
|
支持双 5GHz 无线电频段 |
可确保两个无线电频段均在 5 GHz 客户端服务模式下运行,从而实现行业领先的 5.2 Gbps(2 x 2.6 Gbps)极速,同时提高可接入客户端的容量。 |
智能天线连接器 |
Catalyst 9120 无线接入点包含第二个智能物理天线连接器,同时连接一个外接天线。此连接器为诸如礼堂、会议中心、图书馆、自助餐厅和舞台/体育场等高密度和大型开放环境提供高级网络设计灵活性,允许两组天线互连并且在单一无线接入点上处于活动状态。 |
思科移动快捷解决方案 |
移动快捷解决方案专为包括中小型企业和分布式企业在内的各种规模的网络而设计。企业无需购买物理控制器或额外的许可证,即可获得这项业界领先的无线局域网技术。 |
支持多千兆以太网技术 |
除了 100 Mbps 和 1 Gbps 速率以外,还提供 2.5 Gbps 的上行链路速率。在业内率先实现在 5e 类布线上支持所有速率,包括 10GBASE-T(IEEE 802.3bz)速率。 |

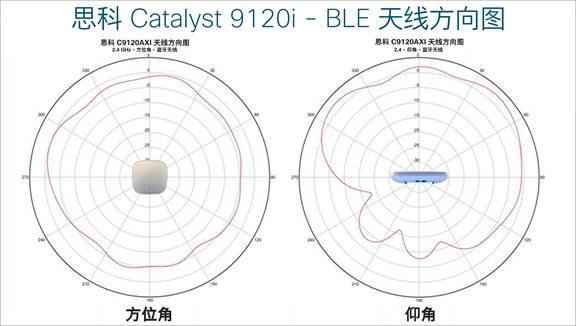

蓝牙 5 |
集成蓝牙低功耗(BLE)5 无线电频段,可满足位置跟踪和寻路等物联网使用案例的 |
应用容器支持 |
可使主机无线接入点上的物联网应用具备边缘计算功能。 |
Apple 功能 |
为了在基于思科技术的企业网络中为 iOS 设备提供最佳移动体验,思科与 Apple 建立了合作关系。通过将 iOS 10 的新功能与思科最新软硬件相结合,企业现在可以更有效地利用其网络基础设施,面向所有业务应用提供更出色的用户体验。 双方协作的核心是在思科 WLAN 和 Apple 设备之间采用独特的握手方式。通过这种握手,思科 WLAN 将能够向 Apple 设备提供出色的 Wi-Fi 漫游体验。而且,思科 WLAN 会对 Apple 设备建立信任,并优先处理由 Apple 设备指定的业务关键型应用。此功能也被称为快速通道功能。 |
网络基础设施升级到 Wi-Fi 6 后,支持新标准的设备容量将提升高达 3 倍,从而能够满足为连接到网络的更多设备以及这些设备生成的数据提供支持的需求。Wi-Fi 6 将提供 mGig 性能,与 802.11ac 标准相比,该标准具备更高的吞吐量,可实现无缝连接。这意味着网络性能的运行将更加顺畅。新标准支持 BSS 着色,允许并发传输,从而简化了设备的高密度部署,最终达到增加网络容量和客户交互机会并提供更多增值服务的目的。BSS 着色允许 2.4 GHz 中的有限通道具有更好的频谱重用功能,从而受益于物联网和 2.4 GHz 客户端。
Wi-Fi 6 可更好地协调设备之间的传输时间,也能降低延迟并提高可靠性,因而允许每个无线接入点连接数百台设备。这有助于大规模部署物联网设备,同时保证可靠性。此外,还会从整体上改善用户体验,因为与之前的标准相比,Wi-Fi 6 将延长智能手机、平板电脑等设备和物联网的电池续航时间。有关 Wi-Fi 6 的更多详细信息,请查看 Wi-Fi 6 的思科技术白皮书。
采用思科信任锚技术打造的可靠系统为保障思科产品安全奠定坚实的基础。借助 Catalyst 9100 系列,这些技术能保证硬件和软件的真实性,从而建立供应链信任,并大幅缓解针对软件和固件的中间人攻击。信任锚功能包括:
● 映像签名:密码签名的映像可确保固件、BIOS 及其他软件真实可靠且未经修改。在系统启动时,此功能会检查系统软件签名的完整性。
● 安全启动:无论用户的权限级别为何,思科安全启动技术都会将启动顺序信任链锚定到不变的硬件上,从而缓解对系统基本状态和所要加载的软件的威胁。此功能可针对持续的非法固件修改提供分层防护。
● 思科信任锚模块:这是一项采用防篡改和强加密技术的单一芯片解决方案,可保障硬件真实性,实现产品的唯一标识,以便思科能够确认其来源。这可以确保产品真实可靠。
Catalyst 9100 系列无线接入点经过焕新打造,呈现全新的空气动力学外观和流畅线条,集成 RF 卓越性能和下一代技术,可提供同类最佳的无线体验,却不会对性能有丝毫影响。该系列不仅具备几种高性能功能,并且硬件经过重新设计后,外形更小巧,效率更高,Wi-Fi 部署的视觉效果也更好。
思科 Catalyst 9120 系列无线接入点与思科全数字化网络架构(Cisco DNA)相结合,可实现全面的网络转型。有了 Cisco DNA,您可以通过实时分析功能来真正做到对网络了如指掌,快速检测和遏制安全威胁,并通过自动化和可视化在全网络范围实现一致性。
采用软件定义接入(SD-Access)的 Cisco DNA 正是这种能够助力业务发展的网络交换矩阵。它是一种由软件驱动且可扩展的开放式架构,可加速并简化企业网络的运营。利用可编程的架构,您的 IT 人员可从耗时、重复的网络配置任务中解放出来,从而将精力集中到积极改变业务的创新上。通过将网络功能与硬件脱钩,您可以从单一用户界面构建和管理整个有线和无线网络。SD-Access 可以通过基本功能,从边缘到云端实现基于策略的自动化。其中包括:
● 简化的设备部署
● 有线和无线网络的统一管理
● 网络虚拟化和分段
● 基于组的策略
● 基于情景的分析
思科 Catalyst 9120 系列无线接入点支持思科领先的企业架构:软件定义接入。
思科 Catalyst 9120 系列与 Cisco DNA 配合使用时,可提供如下功能:
● Cisco DNA Spaces
● 思科身份服务引擎
● Cisco DNA 分析和网络状态感知
这有何益处?您的网络将维持相关性,实现全数字化就绪,成为组织的生命线。
项目 |
规格 |
|||||||||||||||||||||
部件编号 |
思科 Catalyst 9120I 无线接入点:室内环境,带内置天线
● C9120AXI-x
:思科 Catalyst 9120
系列
思科 Catalyst 9120E 无线接入点:室内极端环境,带外接天线
● C9120AXE-x
:思科 Catalyst 9120
系列
思科 Catalyst 9120P 无线接入点:室内、专业安装
● C9120AXP-x
:思科 Catalyst 9120
系列
管制范围:(x = 管制范围) 客户负责验证在其各自国家/地区的使用审批。要验证是否已获得批准,以及确定与特定国家/地区对应的管制范围,请访问:https://www.cisco.com/go/aironet/compliance 。 并非所有管制范围都已获审批。全球价格表中将会即时提供已获审批的部件号。 思科无线局域网服务 |
|||||||||||||||||||||
软件 |
●
思科统一无线网络软件版本 8.9.x
或更高版本
●
带有无线接入点设备包的思科 IOS
® XE
软件版本 16.11
或更高版本
|
|||||||||||||||||||||
支持的无线局域网控制器 |
●
思科 Catalyst 9800
系列无线控制器
●
思科 3500
、5520
和 8540
系列无线控制器及思科虚拟无线控制器
|
|||||||||||||||||||||
802.11n 版本 2.0(及相关) |
●
包含四个空间流的 4x4 MIMO
●
最大比合并(MRC)
● 802.11n
和 802.11a/g
波束成形
● 20 MHz
和 40 MHz
信道
● PHY
数据速率最快为 890 Mbps
(5 GHz
时为 40 MHz
,2.4 GHz
时为 20 MHz
)
●
数据包汇聚:A-MPDU
(发送和接收)、A-MSDU
(发送和接收)
● 802.11
动态频率选择(DFS)
●
循环移动差分(CSD
)支持
|
|||||||||||||||||||||
802.11ac |
● 4x4
下行链路 MU-MIMO
,具有 4
个空间流
●
最大比合并
● 802.11ac
波束成形
● 20 MHz
、40 MHz
、80 MHz
和 160 MHz
信道
● PHY
数据速率高达 3.47 Gbps
(5 Ghz
频段中为 160 MHz
)
●
数据包汇聚:A-MPDU
(发送和接收)、A-MSDU
(发送和接收)
● 802.11 DFS
●
循环移动差分支持
|
|||||||||||||||||||||
802.11ax |
● 4x4
下行链路 MU-MIMO
,具有 4
个空间流
●
上行链路/
下行链路 OFDMA
● TWT
● BSS
着色
●
最大比合并
● 802.11ax
波束成形
● 20 MHz
、40 MHz
、80 MHz
和 160 MHz
信道
● PHY
数据速率高达 5.38 Gbps
(5 GHz
频段中为 160 MHz
,2.4 GHz
频段中为 20 MHz
)
●
数据包汇聚:A-MPDU
(发送和接收)、A-MSDU
(发送和接收)
● 802.11 DFS
●
循环移动差分支持
|
|||||||||||||||||||||

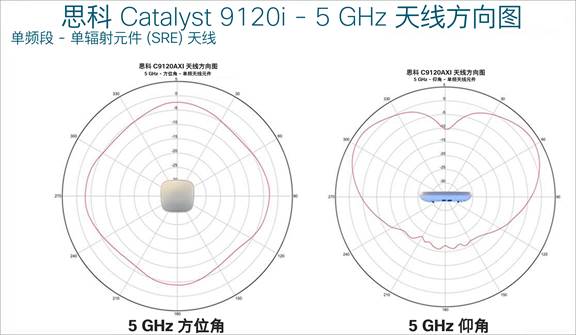

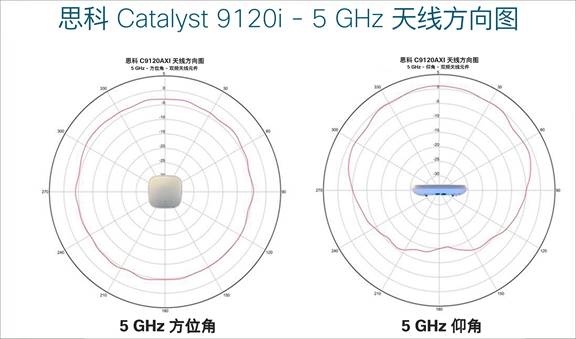

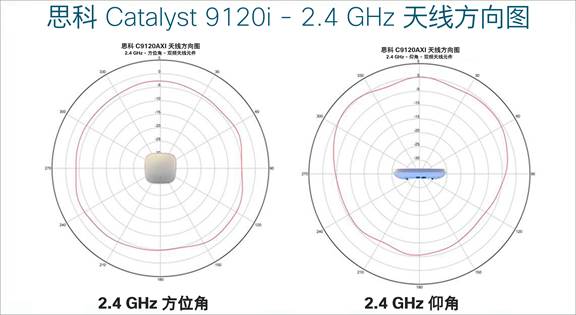

集成天线 |
灵活的无线电频段(2.4 GHz 或 5 GHz)
● 2.4 GHz
,峰值增益 4 dBi
,内置天线,全向
● 5 GHz
,峰值增益 5 dBi
,内置天线,全向
专用的 5 GHz 无线电频段
● 5 GHz
,峰值增益 4 dBi
,内置天线,全向
|
|||||||||||||||||||||
外接天线(需单独购买) |
●
思科 Catalyst 9120E
无线接入点经认证可与最大增益为 6 dBi
(2.4 GHz
和 5 GHz
)的天线配合使用
●
通过 AIR-ANT2513-P4M-N=
天线,思科 Catalyst 9120P
无线接入点经认证可与最大增益为 13 dBi
(2.4 GHz
和 5 GHz
)的天线配合使用
●
在一个 RP-TNC
端口上支持自识别天线(SIA)
|
|||||||||||||||||||||
智能天线连接器 |
●
仅在 9120E
和 9120P
上可用
●
采用 DART
接口的紧凑型多射频连接器
●
与带 RP-TNC
连接器的天线一起使用时,需要 AIR-CAB002-DART-R= 2
英尺智能天线连接器
●
将灵活无线电作为第二个 5 GHz
服务无线电或无线安全监控无线电运行时需要
|
|||||||||||||||||||||
接口 |
● 1
个 100/1000/2500 mGig
(RJ-45
)接口 - IEEE 802.3bz
●
管理控制台端口(RJ-45)
● USB 2.0 @ 3.75W
(通过今后推出的软件启用)
|
|||||||||||||||||||||
指示灯 |
●
状态 LED
指示引导加载程序状态、关联状态、工作状态、引导加载程序警告、引导加载程序错误
|
|||||||||||||||||||||
尺寸(宽 x 长 x 高) |
●
无线接入点(无安装托架):C9120I
:8.5 x 8.5 x 1.7
英寸(21.6 x 21.6 x 4.3
厘米),C9120E
和 C9120P
:
8.5 x 8.05x 2.0 英寸(21.6 x 21.6 x 5.1 厘米) |
|||||||||||||||||||||
重量 |
思科 Catalyst 9120I
● 2.87
磅(1.3
千克)
思科 Catalyst 9120E/P
● 3
磅(1.36
千克)
|
|||||||||||||||||||||
输入功率要求 |
● 802.3at
增强型以太网供电(PoE+)
、802.3bt
思科通用型以太网供电(思科 UPOE+
、思科 UPOE
®
)
●
思科馈电器 AIR-PWRINJ6=
● 802.3af PoE
●
思科馈电器 AIR-PWRINJ5=
(注意:此馈电器仅支持 802.3af
)
|
|||||||||||||||||||||
功耗 |
Catalyst 9120AXI |
|||||||||||||||||||||
PoE 功耗 |
2.4 GHz 无 |
5GHz 无线电 |
链路速度 |
USB |
LLDP |
|||||||||||||||||
802.3at(PoE+) |
4x4 |
4x4 |
2.5G |
是 |
25.5 瓦 |
|||||||||||||||||
Catalyst 9120AXE / 9120AXP |
||||||||||||||||||||||
PoE 功耗 |
2.4 GHz 无 |
5GHz 无线电 |
链路速度 |
USB |
LLDP |
|||||||||||||||||
802.3at(PoE+) |
4x4 |
4x4 |
2.5G |
是 |
25.5 瓦 |
|||||||||||||||||
Catalyst 9120AXI / 9120AXE / 9120AXP |
||||||||||||||||||||||
PoE 功耗 |
2.4 GHz 无 |
5GHz 无线电 |
链路速度 |
USB |
LLDP |
|||||||||||||||||
802.3af |
PoE |
1x1 |
1x1 |
1G |
N |
13.4 瓦 |
||||||||||||||||
802.3af |
PoE |
2x2 |
N |
1G |
N |
13.4 瓦 |
||||||||||||||||
802.3af |
PoE |
N |
2x2 |
1G |
N |
13.4 瓦 |
||||||||||||||||
环境参数 |
思科 Catalyst 9120AXI
●
非工作(存储)温度:-22°F
至 158°F
(-30°C
至 70°C
)
●
非工作(存储)海拔试验:25°C
、15,000
英尺
●
工作温度:32°F
至 122°F
(0°C
至 50°C
)
●
工作湿度:10%
至 90%
(非冷凝)
●
工作海拔试验:40°C
、9843
英尺
注意:当环境工作温度超过 40°C 时,无线接入点在 2.4 GHz 和 5 GHz 无线电频段上均会从 4x4 转变为 2x2,上行链路以太网会降级至 1GbE,但是,USB 端口将保持启用状态。 思科 Catalyst 9120AXE 和 9120AXP
●
非工作(存储)温度:-22°F
至 158°F
(-30°C
至 70°C
)
●
非工作(存储)海拔试验:25°C
、15,000
英尺
●
工作温度:-4°F
至 122°F
(20°C
至 50°C
)
●
工作湿度:10%
至 90%
(非冷凝)
●
工作海拔试验:40°C
、9843
英尺
|
|||||||||||||||||||||
系统内存 |
● 2048 MB DRAM
● 1024 MB
闪存
|
|||||||||||||||||||||
保修 |
有限终身硬件保修 |
|||||||||||||||||||||
可用传输功率 |
2.4 GHz
● 23 dBm
(200 mW)
● 20 dBm
(100 mW)
● 17 dBm
(50 mW)
● 14 dBm
(25 mW)
● 11 dBm
(12.5 mW)
● 8 dBm
(6.25 mW)
● 5 dBm
(3.13 mW)
● 2 dBm
(1.56 mW)
● -1dBm
(0.79 mW)
● -4dBm
(0.39 mW)
|
5 GHz
● 26 dBm
(400 mW)
● 23 dBm
(200 mW)
● 20 dBm
(100 mW)
● 17 dBm
(50 mW)
● 14 dBm
(25 mW)
● 11 dBm
(12.5 mW)
● 8 dBm
(6.25 mW)
● 5 dBm
(3.13 mW)
● 2 dBm
(1.56 mW)
● -1dBm
(0.79 mW)
|
||||||||||||||||||||
频率波段和 |
A(A 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;8
个信道
(不包括 5.600 至 5.640 GHz )
● 5.745
至 5.825 GHz
;5
个信道
B(B 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;11
个信道
● 5.745
至 5.865 GHz
;7
个信道
C(C 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.745
至 5.825 GHz
;5
个信道
D(D 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;11
个信道
● 5.745
至 5.865 GHz
;7
个信道
E(E 管制范围):
● 2.412
至 2.4835 GHz
;13
个信道
● 5.150
至 5.350 GHz
;8
个信道
● 5.470
至 5.725 GHz
;8
个信道
F(F 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.745
至 5.805 GHz
;4
个信道
G(G 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.745
至 5.865 GHz
;7
个信道
|
I(I 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
K(K 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.620 GHz
;7
个信道
● 5.745
至 5.805 GHz
;4
个信道
N(N 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.745
至 5.825 GHz
;5
个信道
Q(Q 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;11
个信道
R(R 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.660
至 5.850 GHz
;11
个信道
(不包括 5.480 至 5.640 GHz ) S(S 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;11
个信道
● 5.745
至 5.825 GHz
;5
个信道
T(T 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
|
||||||||||||||||||||
|
H(H 管制范围):
● 2.412
至 2.472 GHz
;13
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.745
至 5.825 GHz
;5
个信道
|
● 5.500
至 5.700 GHz
;12
个信道
● 5.745
至 5.850 GHz
;7
个信道
Z(Z 管制范围):
● 2.412
至 2.462 GHz
;11
个信道
● 5.180
至 5.320 GHz
;8
个信道
● 5.500
至 5.700 GHz
;8
个信道
(不包括 5.600 至 5.640 GHz )
● 5.745
至 5.825 GHz
;5
个信道
|
||||||||||||||||||||
注意:客户应负责验证所在国家/地区是否批准使用此产品。要验证是否已获得批准,以及确定与特定国家/地区对应的管制范围,请访问:https://www.cisco.com/go/aironet/compliance 。 |
||||||||||||||||||||||
非重叠信道的最大数量 |
2.4 GHz
● 802.11b/g
:
◦ 20 MHz
:3
● 802.11n
:
◦ 20 MHz
:3
● 802.11ax
:
◦ 20 MHz
:3
|
5 GHz
● 802.11a
:
◦ 20 MHz
:26 FCC
,16 EU
● 802.11n
:
◦ 20 MHz
:26 FCC
,16 EU
◦ 40 MHz
:12 FCC
,7 EU
● 802.11ac/ax
:
◦ 20 MHz
:26 FCC
,16 EU
◦ 40 MHz
:12 FCC
,7 EU
◦ 80 MHz
:5 FCC
,3 EU
◦ 160 MHz
:2 FCC
,1 EU
|
||||||||||||||||||||
注意:具体值视管制范围而异。有关各管制范围的具体细节,请参阅产品文档。 |
||||||||||||||||||||||
合规性标准 |
●
安全:
◦ IEC 60950-1
◦ EN 60950-1
◦ UL 60950-1
◦ CAN/CSA-C22.2 No. 60950-1
◦ AS/NZS 60950-1
◦ UL 2043
◦ III
类设备
●
排放:
◦ CISPR 32
(2015
年修订版)
◦ EN 55032
(2012
年修订版/AC:2013
)
◦ EN 55032
(2015
年修订版)
◦ EN 55035 2010
◦ EN61000-3-2
(2014
年修订版)
◦ EN61000-3-3
(2013
年修订版)
◦ KN61000-3-2
◦ KN61000-3-3
◦ AS/NZS CISPR 32 B
类(2015
年修订版)
◦ 47 CFR FCC
第 15B
部分
◦ ICES-003
(2016
年第 6
版修订版,B
类)
◦ VCCI-CISPR 32
:2016
◦ VCCI
(V3)
◦ CNS
(13438
修订版)
◦ KN-32
◦ KN-35
◦ KN 301 489-17
◦ TCVN 7189
(2009
年修订版)
●
抗扰性:
◦ CISPR 24
(2010
年修订版)
◦ EN 55024/EN 55035
(2010
年修订版)
●
排放与抗扰性:
◦ EN 301 489-1
(v2.1.1 2017-02)
◦ EN 301 489-17
(v3.1.1 2017-02)
◦ QCVN
(18:2014)
◦ KN 489-1
◦ KN 489-17
◦ EN 60601
(1-1:2015)
●
无线电:
◦ EN 300 328
(v2.1.1)
◦ EN 301 893
(v2.1.1)
◦ AS/NZS 4268
(2017
年修订版)
◦ 47 CFR FCC
第 15C
、15.247
、15.407
部分
◦ RSP-100
◦ RSS-GEN
◦ RSS-247
◦
中国国家无线电管理委员会(SRRC
)认证
◦ LP0002
(2018.1.10
修订版)
◦
日本标准
33a
、标准
66
和标准
71
●
射频安全:
◦ EN 50385
(2002
年 8
月修订版)
◦ ARPANSA
◦ AS/NZS 2772
(2016
年修订版)
◦ EN 62209-1
(2016
年修订版)
◦ EN 62209-2
(2010
年修订版)
◦ 47 CFR
第 1.1310
和 2.1091
部分
◦ RSS-102
●
IEEE
标准:
◦ IEEE 802.3
◦ IEEE 802.3ab
◦ IEEE 802.3af/at
◦
IEEE 802.11a/b/g/n/ac/ax
◦ IEEE 802.11h
、802.11d
●
安全性:
◦ 802.11i
、Wi-Fi Protected Access 2
(WPA2)
、WPA
◦ 802.1X
◦
高级加密标准(AES)
●
可扩展鉴权协议(EAP
)类型:
◦ EAP-
传输层安全(TLS)
◦ EAP-Tunneled TLS
(TTLS
)或 Microsoft
质询握手身份验证协议版本 2
(MSCHAPv2)
◦
受保护的 EAP
(PEAP
)v0
或 EAP-MSCHAPv2
◦ EAP-
通过安全隧道灵活身份验证(EAP-FAST)
◦ PEAP v1
或 EAP-
通用令牌卡(GTC)
◦ EAP-
客户身份识别卡(SIM)
|
|||||||||||||||||||||
支持的数据速率 |
802.11b:1、2、5.5 和 11 Mbps |
|||||||||||||||||||||
802.11a/g:6、9、12、18、24、36、48 和 54 Mbps |
||||||||||||||||||||||
802.11n 在 2.4 GHz(仅限 20 MHz 和 MCS 0 到 MCS 31)和 5 GHz 上的数据速率: |
||||||||||||||||||||||
MCS 指数[1] |
GI[2] = 800 ns |
GI = 800 纳秒 |
GI = 400 纳秒 |
GI = 400 纳秒 |
||||||||||||||||||
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
||||||||||||||||||
0 |
6.5 |
13.5 |
7.2 |
15 |
||||||||||||||||||
1 |
13 |
27 |
14.4 |
30 |
||||||||||||||||||
2 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||||||||
3 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||
4 |
39 |
81 |
43.3 |
90 |
||||||||||||||||||
5 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||
6 |
58.5 |
121.5 |
65 |
135 |
||||||||||||||||||
7 |
65 |
135 |
72.2 |
150 |
||||||||||||||||||
8 |
13 |
27 |
14.4 |
30 |
||||||||||||||||||
9 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||
10 |
39 |
81 |
43.3 |
90 |
||||||||||||||||||
11 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||
12 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||
13 |
104 |
216 |
115.6 |
240 |
||||||||||||||||||
14 |
117 |
243 |
130 |
270 |
||||||||||||||||||
15 |
130 |
270 |
144.4 |
300 |
||||||||||||||||||
16 |
19.5 |
40.5 |
21.7 |
45 |
||||||||||||||||||
17 |
39 |
81 |
43.4 |
90 |
||||||||||||||||||
18 |
58.5 |
121.5 |
65 |
135 |
||||||||||||||||||
19 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||
20 |
117 |
243 |
130 |
270 |
||||||||||||||||||
21 |
156 |
324 |
173.3 |
360 |
||||||||||||||||||
22 |
175.5 |
364.5 |
195 |
405 |
||||||||||||||||||
23 |
195 |
405 |
216.7 |
450 |
||||||||||||||||||
24 |
26 |
54 |
28.9 |
60 |
||||||||||||||||||
25 |
52 |
108 |
57.8 |
120 |
||||||||||||||||||
26 |
78 |
162 |
86.7 |
180 |
||||||||||||||||||
27 |
104 |
216 |
115.6 |
240 |
||||||||||||||||||
28 |
156 |
324 |
173.3 |
360 |
||||||||||||||||||
29 |
208 |
432 |
231.1 |
480 |
||||||||||||||||||
30 |
234 |
486 |
260 |
540 |
||||||||||||||||||
31 |
260 |
540 |
288.9 |
600 |
||||||||||||||||||
802.11ac 数据速率(5 GHz): |
||||||||||||||||||||||
MCS |
空间流 |
GI = 800 纳秒 |
GI = 400 纳秒 |
|||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|||||||||||||
0 |
1 |
6.5 |
13.5 |
29.3 |
58.5 |
7.2 |
15 |
32.5 |
65 |
|||||||||||||
1 |
1 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||||||||
2 |
1 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||||||||
3 |
1 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||||||||
4 |
1 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||
5 |
1 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||
6 |
1 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||||||||
7 |
1 |
65 |
135 |
292.5 |
585 |
72.2 |
150 |
325 |
650 |
|||||||||||||
8 |
1 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||
9 |
1 |
- |
180 |
390 |
780 |
- |
200 |
433.3 |
866.7 |
|||||||||||||
MCS |
空间流 |
GI = 800 纳秒 |
GI = 400 纳秒 |
|||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|||||||||||||
0 |
2 |
13 |
27 |
58.5 |
117 |
14.4 |
30 |
65 |
130 |
|||||||||||||
1 |
2 |
26 |
54 |
117 |
234 |
28.9 |
60 |
130 |
260 |
|||||||||||||
2 |
2 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||
3 |
2 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||
4 |
2 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||
5 |
2 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||||||||
6 |
2 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||||||
7 |
2 |
130 |
270 |
585 |
1170 |
144.4 |
300 |
650 |
1300 |
|||||||||||||
8 |
2 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||||||||
9 |
2 |
- |
360 |
780 |
1560 |
- |
400 |
866.7 |
1733.4 |
|||||||||||||
MCS |
空间流 |
GI = 800 纳秒 |
GI = 400 纳秒 |
|||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|||||||||||||
0 |
3 |
19.5 |
40.5 |
87.8 |
175.5 |
21.7 |
45 |
97.5 |
195 |
|||||||||||||
1 |
3 |
39 |
81 |
175.5 |
351 |
43.3 |
90 |
195 |
390 |
|||||||||||||
2 |
3 |
58.5 |
121.5 |
263.3 |
526.5 |
65 |
135 |
292.5 |
585 |
|||||||||||||
3 |
3 |
78 |
162 |
351 |
702 |
86.7 |
180 |
390 |
780 |
|||||||||||||
4 |
3 |
117 |
243 |
526.5 |
1053 |
130 |
270 |
585 |
1170 |
|||||||||||||
5 |
3 |
156 |
324 |
702 |
1404 |
173.3 |
360 |
780 |
1560 |
|||||||||||||
6 |
3 |
175.5 |
364.5 |
789.9 |
1579.5 |
195 |
405 |
877.5 |
1755 |
|||||||||||||
7 |
3 |
195 |
405 |
877.5 |
1755 |
216.7 |
450 |
975 |
1950 |
|||||||||||||
8 |
3 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||||||||
9 |
3 |
260 |
540 |
1170 |
2340 |
288.9 |
600 |
1300 |
2600.1 |
|||||||||||||
MCS |
空间流 |
GI = 800 纳秒 |
GI = 400 纳秒 |
|||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|||||||||||||
0 |
4 |
26 |
54 |
117 |
234 |
28.8 |
60 |
130 |
260 |
|||||||||||||
1 |
4 |
52 |
108 |
234 |
468 |
57.8 |
120 |
260 |
520 |
|||||||||||||
2 |
4 |
78 |
162 |
351 |
702 |
86.6 |
180 |
390 |
780 |
|||||||||||||
3 |
4 |
104 |
216 |
468 |
936 |
115.6 |
240 |
520 |
1040 |
|||||||||||||
4 |
4 |
156 |
324 |
702 |
1404 |
173.4 |
360 |
780 |
1560 |
|||||||||||||
5 |
4 |
208 |
432 |
936 |
1872 |
231.2 |
480 |
1040 |
2.080 |
|||||||||||||
6 |
4 |
234 |
486 |
1053 |
2106 |
260 |
540 |
1170 |
2340 |
|||||||||||||
7 |
4 |
260 |
540 |
1170 |
2340 |
288.8 |
600 |
1300 |
2600 |
|||||||||||||
8 |
4 |
312 |
648 |
1404 |
2808 |
346.6 |
720 |
1560 |
3120 |
|||||||||||||
9 |
4 |
- |
720 |
1560 |
3120 |
- |
800 |
1733 |
3466.8 |
|||||||||||||
802.11ax 数据速率(20 Mhz 支持 2.4 和 5 Ghz 频段,40 Mhz、80 Mhz 和 160 Mhz 仅支持 5 GHz 频段): |
||||||||||||||||||||||
MCS |
空间流 |
GI = 1600 纳秒 |
GI = 800 纳秒 |
|||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|||||||||||||
0 |
1 |
4.3 |
8 |
17 |
34 |
4.3 |
9 |
18 |
36 |
|||||||||||||
1 |
1 |
16 |
33 |
68 |
136 |
17 |
34 |
72 |
144 |
|||||||||||||
2 |
1 |
24 |
49 |
102 |
204 |
26 |
52 |
108 |
216 |
|||||||||||||
3 |
1 |
33 |
65 |
136 |
272 |
34 |
69 |
144 |
282 |
|||||||||||||
4 |
1 |
49 |
98 |
204 |
408 |
52 |
103 |
216 |
432 |
|||||||||||||
5 |
1 |
65 |
130 |
272 |
544 |
69 |
138 |
288 |
576 |
|||||||||||||
6 |
1 |
73 |
146 |
306 |
613 |
77 |
155 |
324 |
649 |
|||||||||||||
7 |
1 |
81 |
163 |
340 |
681 |
86 |
172 |
360 |
721 |
|||||||||||||
8 |
1 |
98 |
195 |
408 |
817 |
103 |
207 |
432 |
865 |
|||||||||||||
9 |
1 |
108 |
217 |
453 |
907 |
115 |
229 |
480 |
961 |
|||||||||||||
10 |
1 |
122 |
244 |
510 |
1021 |
129 |
258 |
540 |
1081 |
|||||||||||||
11 |
1 |
135 |
271 |
567 |
1134 |
143 |
287 |
600 |
1201 |
|||||||||||||
0 |
2 |
8.6 |
16 |
34 |
68 |
8.6 |
18 |
36 |
72 |
|||||||||||||
1 |
2 |
32 |
66 |
136 |
272 |
34 |
68 |
144 |
288 |
|||||||||||||
2 |
2 |
48 |
98 |
204 |
408 |
52 |
104 |
216 |
432 |
|||||||||||||
3 |
2 |
66 |
130 |
272 |
544 |
68 |
138 |
288 |
564 |
|||||||||||||
4 |
2 |
98 |
196 |
408 |
816 |
104 |
206 |
432 |
864 |
|||||||||||||
5 |
2 |
130 |
260 |
544 |
1088 |
138 |
276 |
576 |
1152 |
|||||||||||||
6 |
2 |
146 |
292 |
612 |
1226 |
154 |
310 |
648 |
1298 |
|||||||||||||
7 |
2 |
162 |
326 |
680 |
1362 |
172 |
344 |
720 |
1442 |
|||||||||||||
8 |
2 |
196 |
390 |
816 |
1634 |
206 |
414 |
864 |
1730 |
|||||||||||||
9 |
2 |
216 |
434 |
906 |
1814 |
230 |
458 |
960 |
1922 |
|||||||||||||
10 |
2 |
244 |
488 |
1020 |
2042 |
258 |
516 |
1080 |
2162 |
|||||||||||||
11 |
2 |
270 |
542 |
1134 |
2268 |
286 |
574 |
1200 |
2402 |
|||||||||||||
0 |
3 |
12.9 |
24 |
51 |
102 |
12.9 |
27 |
54 |
108 |
|||||||||||||
1 |
3 |
48 |
99 |
204 |
408 |
51 |
102 |
216 |
432 |
|||||||||||||
2 |
3 |
72 |
147 |
306 |
612 |
78 |
156 |
324 |
648 |
|||||||||||||
3 |
3 |
99 |
195 |
408 |
816 |
102 |
207 |
432 |
846 |
|||||||||||||
4 |
3 |
147 |
294 |
612 |
1224 |
156 |
309 |
648 |
1296 |
|||||||||||||
5 |
3 |
195 |
390 |
816 |
1632 |
207 |
414 |
864 |
1728 |
|||||||||||||
6 |
3 |
219 |
438 |
918 |
1839 |
231 |
465 |
972 |
1947 |
|||||||||||||
7 |
3 |
243 |
489 |
1020 |
2043 |
258 |
516 |
1080 |
2163 |
|||||||||||||
8 |
3 |
294 |
585 |
1224 |
2451 |
309 |
621 |
1296 |
2595 |
|||||||||||||
9 |
3 |
324 |
651 |
1359 |
2721 |
345 |
687 |
1440 |
2883 |
|||||||||||||
10 |
3 |
366 |
732 |
1530 |
3063 |
387 |
774 |
1620 |
3243 |
|||||||||||||
11 |
3 |
405 |
813 |
1701 |
3402 |
429 |
861 |
1800 |
3603 |
|||||||||||||
0 |
4 |
17.2 |
32 |
68 |
136 |
17.2 |
36 |
72 |
144 |
|||||||||||||
1 |
4 |
64 |
132 |
272 |
544 |
68 |
136 |
288 |
576 |
|||||||||||||
2 |
4 |
96 |
196 |
408 |
816 |
104 |
208 |
432 |
864 |
|||||||||||||
3 |
4 |
132 |
260 |
544 |
1088 |
136 |
276 |
576 |
1128 |
|||||||||||||
4 |
4 |
196 |
392 |
816 |
1632 |
208 |
412 |
864 |
1728 |
|||||||||||||
5 |
4 |
260 |
520 |
1088 |
2176 |
276 |
552 |
1152 |
2304 |
|||||||||||||
6 |
4 |
292 |
584 |
1224 |
2452 |
308 |
620 |
1296 |
2596 |
|||||||||||||
7 |
4 |
324 |
652 |
1360 |
2724 |
344 |
688 |
1440 |
2884 |
|||||||||||||
8 |
4 |
392 |
780 |
1632 |
3268 |
412 |
828 |
1728 |
3460 |
|||||||||||||
9 |
4 |
432 |
868 |
1812 |
3628 |
460 |
916 |
1920 |
3844 |
|||||||||||||
10 |
4 |
488 |
976 |
2040 |
4084 |
516 |
1032 |
2160 |
4324 |
|||||||||||||
11 |
4 |
540 |
1084 |
2268 |
4536 |
572 |
1148 |
2400 |
4804 |
|||||||||||||
|
MCS |
空间流 |
GI = 3200 纳秒 |
|
||||||||||||||||||
|
|
20 MHz 速率(Mbps) |
40 MHz 速率(Mbps) |
80 MHz 速率(Mbps) |
160 MHz 速率(Mbps) |
|
|
|
|
|||||||||||||
0 |
1 |
3.9 |
7.2 |
15.3 |
30.6 |
|
|
|
|
|||||||||||||
1 |
1 |
14.4 |
29.7 |
61.2 |
122.4 |
|
|
|
|
|||||||||||||
2 |
1 |
21.6 |
44.1 |
91.8 |
183.6 |
|
|
|
|
|||||||||||||
3 |
1 |
29.7 |
58.5 |
122.4 |
244.8 |
|
|
|
|
|||||||||||||
4 |
1 |
44.1 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||
5 |
1 |
58.5 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||
6 |
1 |
65.7 |
131.4 |
275.4 |
551.7 |
|
|
|
|
|||||||||||||
7 |
1 |
72.9 |
146.7 |
306.0 |
612.9 |
|
|
|
|
|||||||||||||
8 |
1 |
88.2 |
175.5 |
367.2 |
735.3 |
|
|
|
|
|||||||||||||
9 |
1 |
97.2 |
195.3 |
407.7 |
816.3 |
|
|
|
|
|||||||||||||
10 |
1 |
109.8 |
219.6 |
459.0 |
918.9 |
|
|
|
|
|||||||||||||
11 |
1 |
121.5 |
243.9 |
510.3 |
1020.6 |
|
|
|
|
|||||||||||||
0 |
2 |
7.7 |
14.4 |
30.6 |
61.2 |
|
|
|
|
|||||||||||||
1 |
2 |
28.8 |
59.4 |
122.4 |
244.8 |
|
|
|
|
|||||||||||||
2 |
2 |
43.2 |
88.2 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||
3 |
2 |
59.4 |
117.0 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||
4 |
2 |
88.2 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||
5 |
2 |
117.0 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||||||||
6 |
2 |
131.4 |
262.8 |
550.8 |
1103.4 |
|
|
|
|
|||||||||||||
7 |
2 |
145.8 |
293.4 |
612.0 |
1225.8 |
|
|
|
|
|||||||||||||
8 |
2 |
176.4 |
351.0 |
734.4 |
1470.6 |
|
|
|
|
|||||||||||||
9 |
2 |
194.4 |
390.6 |
815.4 |
1632.6 |
|
|
|
|
|||||||||||||
10 |
2 |
219.6 |
439.2 |
918.0 |
1837.8 |
|
|
|
|
|||||||||||||
11 |
2 |
243.0 |
487.8 |
1020.6 |
2041.2 |
|
|
|
|
|||||||||||||
0 |
3 |
11.6 |
21.6 |
45.9 |
91.8 |
|
|
|
|
|||||||||||||
1 |
3 |
43.2 |
89.1 |
183.6 |
367.2 |
|
|
|
|
|||||||||||||
2 |
3 |
64.8 |
132.3 |
275.4 |
550.8 |
|
|
|
|
|||||||||||||
3 |
3 |
89.1 |
175.5 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||
4 |
3 |
132.3 |
264.6 |
550.8 |
1101.6 |
|
|
|
|
|||||||||||||
5 |
3 |
175.5 |
351.0 |
734.4 |
1468.8 |
|
|
|
|
|||||||||||||
6 |
3 |
197.1 |
394.2 |
826.2 |
1655.1 |
|
|
|
|
|||||||||||||
7 |
3 |
218.7 |
440.1 |
918.0 |
1838.7 |
|
|
|
|
|||||||||||||
8 |
3 |
264.6 |
526.5 |
1101.6 |
2205.9 |
|
|
|
|
|||||||||||||
9 |
3 |
291.6 |
585.9 |
1223.1 |
2448.9 |
|
|
|
|
|||||||||||||
10 |
3 |
329.4 |
658.8 |
1377.0 |
2756.7 |
|
|
|
|
|||||||||||||
11 |
3 |
364.5 |
731.7 |
1530.9 |
3061.8 |
|
|
|
|
|||||||||||||
0 |
4 |
15.5 |
28.8 |
61.2 |
122.4 |
|
|
|
|
|||||||||||||
1 |
4 |
57.6 |
118.8 |
244.8 |
489.6 |
|
|
|
|
|||||||||||||
2 |
4 |
86.4 |
176.4 |
367.2 |
734.4 |
|
|
|
|
|||||||||||||
3 |
4 |
118.8 |
234.0 |
489.6 |
979.2 |
|
|
|
|
|||||||||||||
4 |
4 |
176.4 |
352.8 |
734.4 |
1468.8 |
|
|
|
|
|||||||||||||
5 |
4 |
234.0 |
468.0 |
979.2 |
1958.4 |
|
|
|
|
|||||||||||||
6 |
4 |
262.8 |
525.6 |
1101.6 |
2206.8 |
|
|
|
|
|||||||||||||
7 |
4 |
291.6 |
586.8 |
1224.0 |
2451.6 |
|
|
|
|
|||||||||||||
8 |
4 |
352.8 |
702.0 |
1468.8 |
2941.2 |
|
|
|
|
|||||||||||||
9 |
4 |
388.8 |
781.2 |
1630.8 |
3265.2 |
|
|
|
|
|||||||||||||
10 |
4 |
439.2 |
878.4 |
1836.0 |
3675.6 |
|
|
|
|
|||||||||||||
11 |
4 |
486.0 |
975.6 |
2041.2 |
4082.4 |
|
|
|
|
|||||||||||||
传输功率和接收灵敏度 |
||||||||||||||||||||||
|
|
5GHz 无线电频段 |
2.4 GHz 无线电,灵活无线电频段 |
5 GHz 无线电,灵活无线电频段 |
||||||||||||||||||
|
空间流 |
总发射 |
接收功率(dBm) |
总发射功率(dBm) |
接收功率(dBm) |
总发射 |
接收功率(dBm) |
|||||||||||||||
802.11/11b |
||||||||||||||||||||||
1 Mbps |
1 |
- |
- |
23 |
-98 |
- |
- |
|||||||||||||||
11 Mbps |
1 |
- |
- |
23 |
-90 |
- |
- |
|||||||||||||||
802.11a/g |
||||||||||||||||||||||
6 Mbps |
1 |
23 |
-96 |
23 |
-95 |
23 |
-96 |
|||||||||||||||
24 Mbps |
1 |
23 |
-86 |
23 |
-86 |
23 |
-86 |
|||||||||||||||
54 Mbps |
1 |
23 |
-77 |
23 |
-77 |
23 |
-77 |
|||||||||||||||
802.11n HT20 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-96 |
23 |
-96 |
23 |
-96 |
|||||||||||||||
MCS4 |
1 |
23 |
-85 |
23 |
-85 |
23 |
-85 |
|||||||||||||||
MCS7 |
1 |
23 |
-78 |
23 |
-77 |
23 |
-78 |
|||||||||||||||
MCS8 |
2 |
23 |
-93 |
23 |
-93 |
23 |
-94 |
|||||||||||||||
MCS12 |
2 |
23 |
-81 |
23 |
-82 |
23 |
-82 |
|||||||||||||||
MCS15 |
2 |
23 |
-74 |
23 |
-74 |
23 |
-75 |
|||||||||||||||
MCS16 |
3 |
23 |
-92 |
23 |
-92 |
23 |
-92 |
|||||||||||||||
MCS20 |
3 |
23 |
-80 |
23 |
-80 |
23 |
-81 |
|||||||||||||||
MCS23 |
3 |
23 |
-73 |
23 |
-73 |
23 |
-73 |
|||||||||||||||
MCS24 |
4 |
23 |
-91 |
23 |
-91 |
23 |
-91 |
|||||||||||||||
MCS28 |
4 |
23 |
-74 |
23 |
-74 |
23 |
-74 |
|||||||||||||||
MCS31 |
4 |
23 |
-72 |
23 |
-71 |
23 |
-72 |
|||||||||||||||
802.11n HT40 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-95 |
- |
- |
23 |
-95 |
|||||||||||||||
MCS4 |
1 |
23 |
-83 |
- |
- |
23 |
-83 |
|||||||||||||||
MCS7 |
1 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||||||||
MCS8 |
2 |
23 |
-90 |
- |
- |
23 |
-91 |
|||||||||||||||
MCS12 |
2 |
23 |
-79 |
- |
- |
23 |
-80 |
|||||||||||||||
MCS15 |
2 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||||||||
MCS16 |
3 |
23 |
-89 |
- |
- |
23 |
-90 |
|||||||||||||||
MCS20 |
3 |
23 |
-78 |
- |
- |
23 |
-78 |
|||||||||||||||
MCS23 |
3 |
23 |
-70 |
- |
- |
23 |
-71 |
|||||||||||||||
MCS24 |
4 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||||||||
MCS30 |
4 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||||||||
MCS31 |
4 |
23 |
-69 |
- |
- |
23 |
-69 |
|||||||||||||||
802.11ac VHT20 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-96 |
- |
- |
23 |
-96 |
|||||||||||||||
MCS4 |
1 |
23 |
-85 |
- |
- |
23 |
-85 |
|||||||||||||||
MCS7 |
1 |
23 |
-77 |
- |
- |
23 |
-77 |
|||||||||||||||
MCS8 |
1 |
23 |
-73 |
- |
- |
23 |
-74 |
|||||||||||||||
MCS9 |
1 |
- |
- |
- |
- |
- |
- |
|||||||||||||||
MCS0 |
2 |
23 |
-94 |
- |
- |
23 |
-94 |
|||||||||||||||
MCS4 |
2 |
23 |
-81 |
- |
- |
23 |
-82 |
|||||||||||||||
MCS7 |
2 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||||||||
MCS8 |
2 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||||||||
MCS9 |
2 |
- |
- |
- |
- |
- |
- |
|||||||||||||||
MCS0 |
3 |
23 |
-92 |
- |
- |
23 |
-92 |
|||||||||||||||
MCS4 |
3 |
23 |
-80 |
- |
- |
23 |
-80 |
|||||||||||||||
MCS7 |
3 |
23 |
-74 |
- |
- |
23 |
-73 |
|||||||||||||||
MCS8 |
3 |
23 |
-70 |
- |
- |
23 |
-70 |
|||||||||||||||
MCS9 |
3 |
- |
- |
- |
- |
- |
- |
|||||||||||||||
MCS0 |
4 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||||||||
MCS4 |
4 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||||||||
MCS7 |
4 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||||||||
MCS8 |
4 |
23 |
-68 |
- |
- |
23 |
-68 |
|||||||||||||||
MCS9 |
4 |
- |
- |
- |
- |
- |
- |
|||||||||||||||
802.11ac VHT40 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-95 |
- |
- |
23 |
-95 |
|||||||||||||||
MCS4 |
1 |
23 |
-82 |
- |
- |
23 |
-82 |
|||||||||||||||
MCS7 |
1 |
23 |
-75 |
- |
- |
23 |
-75 |
|||||||||||||||
MCS8 |
1 |
23 |
-71 |
- |
- |
23 |
-71 |
|||||||||||||||
MCS9 |
1 |
22 |
-70 |
- |
- |
22 |
-68 |
|||||||||||||||
MCS0 |
2 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||||||||
MCS4 |
2 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||||||||
MCS7 |
2 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||||||||
MCS8 |
2 |
23 |
-68 |
- |
- |
23 |
-69 |
|||||||||||||||
MCS9 |
2 |
22 |
-66 |
- |
- |
22 |
-68 |
|||||||||||||||
MCS0 |
3 |
23 |
-90 |
- |
- |
23 |
-90 |
|||||||||||||||
MCS4 |
3 |
23 |
-78 |
- |
- |
23 |
-78 |
|||||||||||||||
MCS7 |
3 |
23 |
-70 |
- |
- |
23 |
-70 |
|||||||||||||||
MCS8 |
3 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||||||||
MCS9 |
3 |
22 |
-65 |
- |
- |
22 |
-65 |
|||||||||||||||
MCS0 |
4 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||||||||
MCS4 |
4 |
23 |
-77 |
- |
- |
23 |
-77 |
|||||||||||||||
MCS7 |
4 |
23 |
-69 |
- |
- |
23 |
-69 |
|||||||||||||||
MCS8 |
4 |
23 |
-65 |
- |
- |
23 |
-66 |
|||||||||||||||
MCS9 |
4 |
22 |
-63 |
- |
- |
22 |
-64 |
|||||||||||||||
802.11ac VHT80 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-91 |
- |
- |
23 |
-91 |
|||||||||||||||
MCS4 |
1 |
23 |
-79 |
- |
- |
23 |
-79 |
|||||||||||||||
MCS7 |
1 |
23 |
-72 |
- |
- |
23 |
-72 |
|||||||||||||||
MCS8 |
1 |
23 |
-68 |
- |
- |
23 |
-68 |
|||||||||||||||
MCS9 |
1 |
22 |
-66 |
- |
- |
22 |
-66 |
|||||||||||||||
MCS0 |
2 |
23 |
-88 |
- |
- |
23 |
-88 |
|||||||||||||||
MCS4 |
2 |
23 |
-76 |
- |
- |
23 |
-76 |
|||||||||||||||
MCS7 |
2 |
23 |
-68 |
- |
- |
23 |
-69 |
|||||||||||||||
MCS8 |
2 |
23 |
-65 |
- |
- |
23 |
-65 |
|||||||||||||||
MCS9 |
2 |
22 |
-63 |
- |
- |
22 |
-64 |
|||||||||||||||
MCS0 |
3 |
23 |
-86 |
- |
- |
23 |
-86 |
|||||||||||||||
MCS4 |
3 |
23 |
-74 |
- |
- |
23 |
-74 |
|||||||||||||||
MCS7 |
3 |
23 |
-67 |
- |
- |
23 |
-67 |
|||||||||||||||
MCS8 |
3 |
23 |
-64 |
- |
- |
23 |
-64 |
|||||||||||||||
MCS9 |
3 |
22 |
-62 |
- |
- |
22 |
-62 |
|||||||||||||||
MCS0 |
4 |
23 |
-85 |
- |
- |
23 |
-85 |
|||||||||||||||
MCS4 |
4 |
23 |
-73 |
- |
- |
23 |
-73 |
|||||||||||||||
MCS7 |
4 |
23 |
-66 |
- |
- |
23 |
-66 |
|||||||||||||||
MCS8 |
4 |
23 |
-62 |
- |
- |
23 |
-62 |
|||||||||||||||
MCS9 |
4 |
22 |
-60 |
- |
- |
22 |
-61 |
|||||||||||||||
802.11ac VHT160 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-85 |
|
|
23 |
-85 |
|||||||||||||||
MCS4 |
1 |
23 |
-73 |
|
|
23 |
-73 |
|||||||||||||||
MCS7 |
1 |
23 |
-66 |
|
|
23 |
-66 |
|||||||||||||||
MCS8 |
1 |
23 |
-62 |
|
|
23 |
-62 |
|||||||||||||||
MCS9 |
1 |
22 |
-60 |
|
|
22 |
-60 |
|||||||||||||||
MCS0 |
2 |
23 |
-82 |
|
|
23 |
-82 |
|||||||||||||||
MCS4 |
2 |
23 |
-70 |
|
|
23 |
-70 |
|||||||||||||||
MCS7 |
2 |
23 |
-63 |
|
|
23 |
-63 |
|||||||||||||||
MCS8 |
2 |
23 |
-59 |
|
|
23 |
-59 |
|||||||||||||||
MCS9 |
2 |
22 |
-57 |
|
|
22 |
-57 |
|||||||||||||||
MCS0 |
3 |
23 |
-80 |
|
|
23 |
-80 |
|||||||||||||||
MCS4 |
3 |
23 |
-69 |
|
|
23 |
-69 |
|||||||||||||||
MCS7 |
3 |
23 |
-62 |
|
|
23 |
-62 |
|||||||||||||||
MCS8 |
3 |
23 |
-58 |
|
|
23 |
-58 |
|||||||||||||||
MCS9 |
3 |
- |
- |
|
|
|
|
|||||||||||||||
MCS0 |
4 |
23 |
-78 |
|
|
23 |
-78 |
|||||||||||||||
MCS4 |
4 |
23 |
-67 |
|
|
23 |
-67 |
|||||||||||||||
MCS7 |
4 |
23 |
-59 |
|
|
23 |
-60 |
|||||||||||||||
MCS8 |
4 |
23 |
-56 |
|
|
23 |
-56 |
|||||||||||||||
MCS9 |
4 |
22 |
-54 |
|
|
22 |
-54 |
|||||||||||||||
802.11ax HE20 |
||||||||||||||||||||||
MCS0 |
1 |
23 |
-95 |
23 |
-94 |
23 |
-95 |
|||||||||||||||
MCS4 |
1 |
23 |
-83 |
23 |
-82 |
23 |
-82 |
|||||||||||||||
MCS7 |
1 |
23 |
-76 |
21 |
-76 |
23 |
-76 |
|||||||||||||||
MCS8 |
1 |
23 |
-72 |
21 |
-71 |
23 |
-72 |
|||||||||||||||
MCS9 |
1 |
22 |
-70 |
21 |
-70 |
22 |
-71 |
|||||||||||||||
MCS10 |
1 |
20 |
-67 |
19 |
-66 |
20 |
-66 |
|||||||||||||||
MCS11 |
1 |
20 |
-64 |
19 |
-63 |
20 |
-64 |
|||||||||||||||
MCS0 |
2 |
23 |
-92 |
23 |
-91 |
23 |
-92 |
|||||||||||||||
MCS4 |
2 |
23 |
-80 |
23 |
-80 |
23 |
-80 |
|||||||||||||||
MCS7 |
2 |
23 |
-74 |
21 |
-73 |
23 |
-74 |
|||||||||||||||
MCS8 |
2 |
23 |
-69 |
21 |
-69 |
23 |
-70 |
|||||||||||||||
MCS9 |
2 |
22 |
-68 |
21 |
-68 |
22 |
-68 |
|||||||||||||||
MCS10 |
2 |
20 |
-64 |
19 |
-63 |
20 |
-65 |
|||||||||||||||
MCS11 |
2 |
20 |
-61 |
19 |
-61 |
20 |
-61 |
|||||||||||||||
MCS0 |
3 |
23 |
-90 |
23 |
-89 |
23 |
-90 |
|||||||||||||||
MCS4 |
3 |
23 |
-79 |
23 |
-78 |
23 |
-79 |
|||||||||||||||
MCS7 |
3 |
23 |
-72 |
21 |
-71 |
