Plano de discagem típico E.U. para o CallManager da Cisco 11.x

Introdução

Este documento descreve o procedimento para configurar um Plano de discagem típico E.U. para o CallManager da Cisco.

Pré-requisitos

Requisitos

Cisco recomenda que você tem o conhecimento do North American Numbering Plan (NANP).

Componentes Utilizados

A informação neste documento é baseada na versão do CallManager da Cisco 11.0 e mais atrasado.

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a sua rede estiver ativa, certifique-se de que entende o impacto potencial de qualquer comando.

Informações de Apoio

O desenvolvimento de um dial plan nacional é um processo involvido. Felizmente, os CallManagers de Cisco distribuídos em America do Norte podem utilizar @ o símbolo a fim representar os vários testes padrões que compõem o NANP. Neste documento, @ o símbolo está referido enquanto um macro enquanto representa testes padrões múltiplos. Este documento explica como @ o macro trabalha e também como usar os filtros da rota.

Os testes padrões do comprimento variável que @ o convite e o NANP cobrem são como segue:

• Número de emergência 911
• Números do outro serviço
• Números locais
• Números nacionais
• Números internacionais
• Números sem tarifa
• Números tarifados

Configurar

Configuração do padrão de rota

Siga estas instruções a fim configurar a rota padrão.

Nota: Tipicamente nos E.U., os usuários corporativos discam 9 a fim obter uma linha exterior e esperar um tom de discagem secundário.

1. Na página de administração do CallManager da Cisco, escolha o roteamento de chamada > a rota/caça > a rota padrão.



2. O clique adiciona novo. Este indicador é indicado.



3. Escolha a lista do gateway/rota que permite o acesso à parte externa.

4. Verifique o fornecimento fora da caixa de verificação do tom de discagem se você quer ouvir um tom de discagem secundário depois que você disca o 9 principal e clica a inserção.

   Nota: Para mais informação com respeito ao filtro da rota, veja a configuração de filtro da rota: Restrinja alguns atendimentos da seção NANP deste documento.

Padrão de rota adicional para 911

Na configuração na última seção, um usuário teria que discar o 9 precedente antes de discar 911. Contudo, uma outra rota padrão pode ser adicionada para somente 911, de modo que caso que um usuário não disca o 9 precedente, o atendimento seja conectado ainda. Você pode adicionar esta segunda rota padrão para 911 (sem o 9 principal), segundo as indicações deste exemplo de configuração.

1. Incorpore 911 ao campo da rota padrão.

2. Escolha a lista apropriada do gateway/rota a fim alcançar o telco.

3. Certifique-se de que os dígitos do descarte estão ajustados ao <None>, porque você quer enviar neste caso todos os dígitos à rede telefônica pública comutada (PSTN).



Configuração de filtro da rota: Restrinja alguns atendimentos do NANP

Um ponto importante a recordar é que @ o convite lhe dá o acesso a cada teste padrão coberto sob o NANP. A fim manipular o acesso e as limitações aos números diferentes, um conhecimento básico do NANP e o filtro da rota são importantes. A fim compreender como os filtros da rota funcionam, é aqui um exemplo.

Nota: Supõe que @ o teste padrão cobre as rotas padrão mostradas em seguida.

Rota padrão	Exemplo	Etiqueta
[2-9]11	411, 911	Serviço
[2-9]XX[2-9]XX	discar 10-digit	SUBSCRITOR DO CÓDIGO DE ESCRITÓRIO LOCAL-AREA-CODE
01 1 3[0-469]!	Discagem internacional	INTERNATIONAL-ACCESS INTERNATIONAL-DIRECT-DIAL COUNTRY-CODE NATIONAL-NUMBER

Se nenhum filtro da rota é especificado na configuração do padrão de rota, todas as rotas padrão alistadas na tabela serão parte da rota padrão 9.@. Contudo, se você deseja negar a acesso a, por exemplo, números internacionais, você deve usar um filtro da rota que negue o Internacional-acesso da cláusula e aplique então este filtro da rota à rota padrão 9.@. Na configuração de filtro da rota, uma cláusula existe para cada Plano de discagem que é parte do NANP. Você pode explicitamente adicionar-los ou negar por suas exigências.

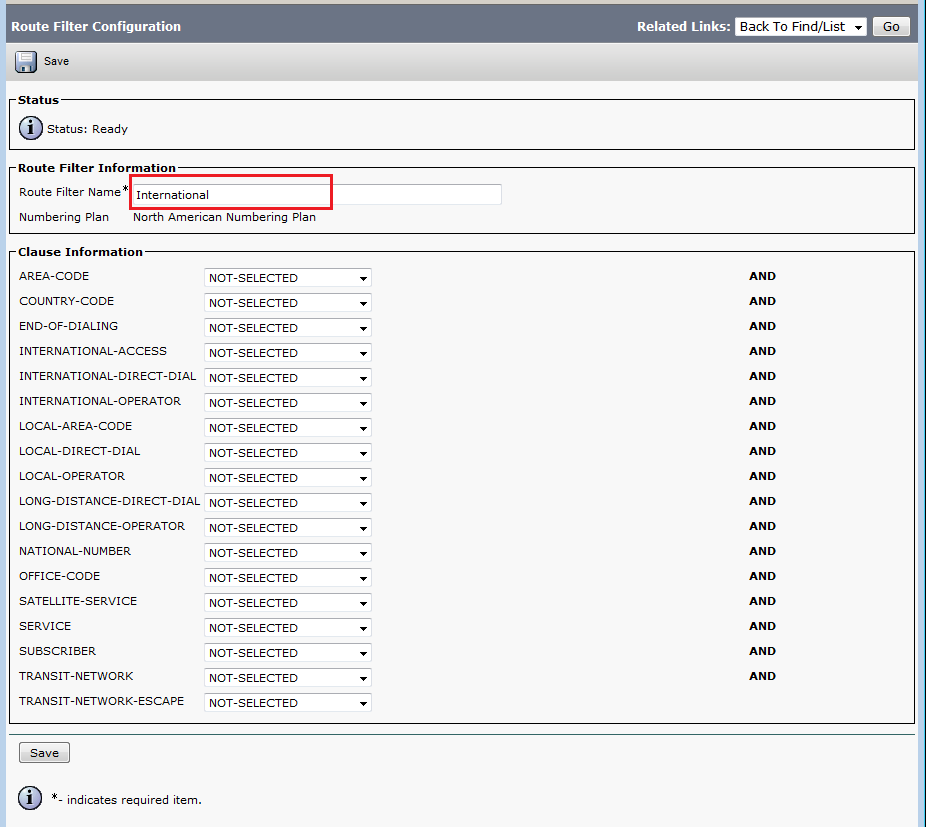

Termine as etapas abaixo a fim configurar o filtro da rota.

1. Escolha o > Add do filtro do roteamento de chamada > da rota novo.



2. Escolha o North American Numbering Plan como seu Plano de discagem e clique-o em seguida.



3. Dê a seu filtro da rota um nome.



   Neste filtro da rota, escolha o valor “DOES-NOT-EXIST” para o Internacional-acesso da cláusula. Uma vez que você aplica o filtro da rota à rota padrão, todas as chamadas internacionais estarão obstruídas. A fim compreender melhor cada cláusula e seu impacto, use a ajuda > este link da página do menu superior quando você está na página da configuração de filtro da rota.

   Nota: Se você não está em America do Norte, ou você precisa algum outro Plano de discagem especial, estude o Plano de discagem de seu país usando as diretrizes especificadas em Planos de discagem de apoio do comprimento variável para padrões de rota do CallManager - uma projeção de um padrão de rota que cubra um dial plan nacional caso que você não quer usar! convite para combinar todos os testes padrões do comprimento variável.

   Para Planos de discagem internacionalizados você pode transferir o arquivo de instalação dos downloads do software internacionais do Plano de discagem (clientes registrados somente) e para instalar esse que você precisa em seu CallManager da Cisco a fim fornecer um específico original do plano de numeração aos países fora de America do Norte.

Troubleshooting

Atualmente, não existem informações disponíveis específicas sobre Troubleshooting para esta configuração.

Verificar

No momento, não há procedimento de verificação disponível para esta configuração.
