Configurar e pesquise defeitos a mobilidade do dispositivo

Introdução

Este documento descreve como configurar e pesquisar defeitos a característica da mobilidade do dispositivo.

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Serviço do monitor da camada do base de dados de Cisco que é executado no mesmo server que o serviço do CallManager da Cisco.
• Serviço TFTP de Cisco que é executado pelo menos em um server no conjunto.

Componentes Utilizados

A informação neste documento é baseada na versão do gerente de Cisco Unfied Cummunication (CUCM): 11.5.1.12018-1

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a sua rede estiver ativa, certifique-se de que entende o impacto potencial de qualquer comando.

Informações de Apoio

A mobilidade do dispositivo Cisco é uma característica, que permita que CUCM determine se o telefone está em seu lugar home ou em um lugar vagueando. Igualmente usa o sub-redes IP do dispositivo para determinar o local exato do telefone. Permitindo a mobilidade do dispositivo dentro de um conjunto, os usuários móvéis podem vaguear de um local a outro e adquirir os ajustes do específico de site. CUCM usa então estes ajustes dinamicamente atribuídos para o roteamento de chamada, seção do codec, seleção dos recursos de mídia, e assim por diante.

As configurações de local dinamicamente reconfiguradas asseguram-se de que a Qualidade de voz e a alocação de recurso sejam apropriadas para o lugar novo do telefone:

•  Quando um usuário móvel se transporta a um outro lugar, o controle de admissão da chamada (CAC) pode assegurar o vídeo e a qualidade de áudio com as alocações de largura de banda apropriadas.

• Quando um usuário móvel faz um atendimento PSTN, o telefone pode alcançar o gateway local em vez do Home Gateway.

• Quando um usuário móvel chama o lugar home, CUCM pode atribuir o codec apropriado para a região.

Configurar

Configurações

Siga estas etapas para configurar a característica da mobilidade do dispositivo.

Etapa 1. Permita o modo da mobilidade do dispositivo na página da configuração ou da configuração telefônica do parâmetro de serviço.

Configuração do parâmetro de serviço

1. Navegue ao sistema > aos parâmetros de serviço, sob a administração do gerenciador das comunicações unificadas de Cisco.
2. Do server, selecione o server que está dirigindo o serviço do CallManager da Cisco.
3. Do serviço, selecione o serviço do CallManager da Cisco. A configuração dos parâmetros de serviço indica o indicador segundo as indicações da imagem:




4. Para permitir o parâmetro de serviço do modo da mobilidade do dispositivo, selecione sobre, segundo as indicações da imagem:

Página da configuração telefônica

1. Navegue ao dispositivo > ao telefone sob CUCM.
2. Encontre e selecione o dispositivo você com você para configurar para a característica da mobilidade do dispositivo.
3. Do modo da mobilidade do dispositivo, seleto sobre para permitir a mobilidade do dispositivo, selecione fora para desabilitar a mobilidade do dispositivo, ou o padrão, que se assegura de que o telefone use a configuração do parâmetro de serviço do modo da mobilidade do dispositivo.

Etapa 2. Configurar um grupo da mobilidade do dispositivo.

1. Navegue ao sistema > à mobilidade do dispositivo > ao grupo da mobilidade do dispositivo, segundo as indicações da imagem:




2. Segundo as indicações da imagem, clique sobre Add novo e incorpore o nome e a descrição.




3. Clique a salvaguarda para salvar a informação do grupo da mobilidade do dispositivo ao base de dados.

Etapa 3. Configurar locais físicos.

1. Navegue ao sistema > ao local físico.


2. Segundo as indicações da imagem, clique sobre Add novo




3. Incorpore o nome e a descrição.


4. Para salvar a informação de local físico no base de dados, clique a salvaguarda.

Nota: Aqui o local físico é simplesmente uma etiqueta mas joga um papel importante a fim selecionar o pool de dispositivos vagueando.

Esta imagem mostra um exemplo de saída:

Passo 4: Configurar um pool de dispositivos.

1. Navegue ao sistema > ao pool de dispositivos.
2. Aqui você pode encontrar/selecionar um pool de dispositivo existente ou criar o pool de dispositivos novo.
3. Para criar o pool de dispositivos novo clique sobre Add novo.
4. Este é o fatora chave a considerar quando você configurar ou atualizar o pool de dispositivo existente:

• Local físico
• Grupo da mobilidade do dispositivo
• Calling Search Space da mobilidade do dispositivo

Esta imagem mostra um laboratório da amostra output:

Etapa 5. Configurando uma informação da mobilidade do dispositivo

1. Navegue ao sistema > à mobilidade do dispositivo > à informação da mobilidade do dispositivo, segundo as indicações da imagem:




2. Clique adicionam sobre o novo nome - Sub-rede

       Nome: Você pode manter o nome do desejo e é campo imperativo.

       Sub-rede: Aqui a sub-rede significa o endereço começar da máscara de sub-rede.

       Máscara de sub-rede (tamanho de bit): Este é mesmo que a máscara de sub-rede da rede.

Nota: Se você enetered o IP incorreto com repect ao Mensagem de Erro do promptthe da máscara de sub-rede CUCM.

       Poois de dispositivos selecionados: Aqui você pode manter o pool de dispositivos que cancelam a configuração home do pool de dispositivos.

Esta imagem mostra um laboratório da amostra Output:

Faça por favor uma anotação da chave importante abaixo a fim trabalhar a característica da mobilidade do dispositivo.


• O dispositivo deve usar o “dispositivo CSS” em vez de DN “linha CSS”.
• Você tem que configurar somente um grupo da mobilidade do dispositivo.
• Local físico
• Informação da mobilidade do dispositivo
• CSS vagueando a fim reservar chamar para o dispositivo vagueando.

Verificar

1. Verifique por favor toda a configuração uma vez para trabalhar a mobilidade do dispositivo.
2. Na página da configuração telefônica, navegue ao dispositivo > ao telefone > encontram o dispositivo e clicam sobre ajustes atuais da mobilidade do dispositivo da vista. Verifique então se o pool de dispositivos vagueando correto selecionado conforme a informação da mobilidade do dispositivo (intervalo de endereço IP).

Troubleshooting

Encenação: O telefone IP está no conjunto de dispositivos padrão.

Exigência: Quando o telefone vagueia em um outro lugar e obtém o endereço IP de Um ou Mais Servidores Cisco ICM NT na escala de 10.106.99.23X, tem que selecionar o pool de dispositivos QG como o pool de dispositivos vagueando e precisar o previledge de chamada local.

Solução: Aqui nós precisamos de centrar-se sobre belows:

Etapa 1. Primeira verificação se a característica da mobilidade do dispositivo permite no dispositivo.

Etapa 2. Verifique ajustes atuais da mobilidade do dispositivo da vista da página da configuração telefônica.

Conforme a saída acima você poderia ver o pool de dispositivos vagueando não selecionado.

Etapa 3. Verifique a informação da mobilidade do dispositivo (intervalo de endereço IP) configurada corretamente e o pool de dispositivos associado com a informação da mobilidade do dispositivo.

Etapa 4. Verifique o pool de dispositivos vagueando (aqui QG) configurado corretamente.

Conforme a saída acima, você pode ver que o local físico esteve ajustado a nenhuns e ao pool de dispositivos daqui vagueando não selecionados.

Note por favor, para trabalhar com característica que da mobilidade do dispositivo você tem que local físico do confirme, grupo da mobilidade do dispositivo, informação da mobilidade do dispositivo configurada corretamente.

Etapa 5. Atualize a configuração para o local físico no pool de dispositivos QG e verifique os ajustes atuais da mobilidade do dispositivo da vista da página da configuração telefônica.

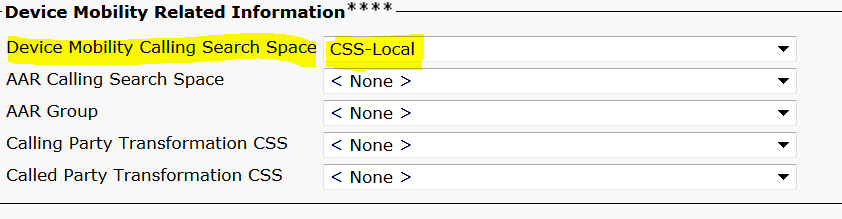

Etapa 6. Verifique o CSS também na configuração vagueando do pool de dispositivos:

Etapa 7. Verifique os ajustes atuais da mobilidade do dispositivo da vista da página do configuraion do telefone.
