Cálculo de licença no CUCM versão 9.x+
Contents
Introduction
Este documento descreve como o Cisco Unified Communications Manager (CUCM) versões 9.1 e posteriores, incluindo 10.x, calcula seus requisitos de licença.
A finalidade deste documento é descrever a forma como o CUCM executa seus cálculos de licença, mostrar as tabelas de banco de dados diferentes usadas para isso, bem como apresentar uma série de cenários diferentes que cobrem as situações vistas com mais frequência.
Todas as saídas e capturas de tela mostradas neste documento são baseadas no CUCM Versão 9.1.1a.
Conceitos básicos de licenciamento do Enterprise License Manager (ELM)/CUCM versão 9.x+
Todo o licenciamento do CUCM agora está centralizado e é mantido no ELM. Essas licenças usam a hierarquia de Doll Russa, o que significa que cada tipo de licença dá direito a um usuário a um superconjunto do próximo nível inferior. As licenças de nível superior incluem todos os recursos das licenças de nível inferior.
As licenças do nível superior podem ser emprestadas para o nível inferior, se necessário, e se o ELM tiver um determinado conjunto de licenças disponível. Quando uma licença é emprestada para um nível inferior, ela não pode ser atribuída novamente até ser liberada, como quando licenças adicionais de nível inferior são adicionadas ou a contagem de licenças necessárias diminui. Cada produto anuncia a contagem de licenças necessárias para o ELM e, em seguida, o ELM verifica esse requisito em relação ao número de licenças disponíveis para ver se ele pode atender à solicitação.
Diferentes tipos de Licenças de Unified Communications (UC) e suas especificações em relação ao CUCM são descritos na seção Licenciamento do Guia de Recursos e Serviços do Cisco Unified Communications Manager, versão 9.1(1):
Há três cenários diferentes para o licenciamento do CUCM:
- Somente usuário - Isso se aplica a usuários sem dispositivos atribuídos. Nesse caso, você licencia um usuário com base nos recursos configurados, por exemplo, Essential quando a Mobilidade de Ramal é usada (somente para Versões 9.0.1/9.1.1, não se aplica à Versão 9.1.1a e posterior) ou Basic for Mobility/Mobile Connect/Single Number Reach (SNR).
- Extension Mobility - O perfil do dispositivo está associado ao usuário.
- Mobile Connect - A mobilidade está ativada e o RDP (Remote Destination Profile, Perfil de destino remoto) está associado ao usuário.
- Somente dispositivo - Quando os telefones não são atribuídos a um usuário, eles são licenciados por tipo de dispositivo.
Um dispositivo não está associado a um usuário se não houver nenhuma entrada no campo ID de usuário proprietário na página de configuração do dispositivo. - Usuário e dispositivo - Isso se aplica a usuários com dispositivos atribuídos. Em seguida, as licenças são atribuídas por dispositivo (quando um dispositivo é atribuído por usuário) ou por número de dispositivos por usuário (Enhanced Plus / Cisco Unified Workspace Licensing (CUWL) Standard, independentemente do tipo de dispositivo usado).
Tabelas de banco de dados e mecanismos usados para calcular os requisitos de licença no CUCM versão 9.x+
O uso do recurso de licença é mantido na tabela LicensingResourceUsage CUCM Database (DB).
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
77a09a6c-ece7-4a20-b950-c2d04b361777 c44b6aa1-862a-2dda-bab3-326d8f88a51e f t 1
588ab1d8-c13d-4f51-a043-a4c6a80d0b91 a275f434-1190-56a8-be51-6ed3c08813c3 t t 0
7a119168-ef8f-4d5a-95f0-abfa25d2415d NULL f f 0
668d98c2-c73e-4cf1-a614-e718a012fc2f fc5b1b05-1531-a51c-3879-6eed9099c6e3 f t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 0 0 0 0 f 0
0 2 0 0 0 f 0
1 1 0 0 0 f 0
0 1 0 0 0 f 0
admin:
Esta tabela é atualizada sempre que o ELM (lado do servidor) entra em contato com o aplicativo (lado do cliente) ou quando você clica em Atualizar detalhes de uso em Relatório de uso de licença no CUCM.
Os diferentes níveis de licença de dispositivo estão definidos na tabela TypeLicensedResource CUCM DB.
admin:run sql select * from typelicensedresource
enum moniker name description
==== ============================= ============ ============
1 LICENSEDRESOURCE_TIN Tin Tin
2 LICENSEDRESOURCE_COPPER Copper Copper
3 LICENSEDRESOURCE_BRONZE Bronze Bronze
4 LICENSEDRESOURCE_SILVER Silver Silver
5 LICENSEDRESOURCE_GOLD Gold Gold
6 LICENSEDRESOURCE_TELEPRESENCE Telepresence Telepresence
7 LICENSEDRESOURCE_NOCOST Nocost Nocost
admin:
A forma como esses tiers são mapeados para os diferentes dispositivos é definida nesta tabela no CUCM - TypeLicenseResourceProductMap.
admin:run sql select * from typelicensedresourceproductmap
enum tklicensedresource tkproduct
==== ================== =========
166 3 16
167 7 25
1 1 30065
29 3 30066
10 3 20
16 3 21
17 3 22
18 3 23
?
admin:
Você pode correlacionar o tkproduct encontrado na tabela TypeLicenseResourceProductMap com a tabela TypeProduct para ver o que eles correspondem a esta consulta:
admin:run sql select * from typeproduct where enum = 'tkproduct'
Para obter uma visão geral completa do LicenseResource mapeado para cada dispositivo, use esta consulta do CUCM DB para mapear as três tabelas:
admin:run sql select typeproduct.name, typelicensedresource.name from typeproduct,
typelicensedresource, typelicensedresourceproductmap where
typelicensedresource.enum = typelicensedresourceproductmap.tklicensedresource
and typelicensedresourceproductmap.tkproduct = typeproduct.enum
Aqui está uma saída parcial desse comando executado no CUCM versão 9.1.1a:
name name
======================================== ============
Analog Phone Tin
Cisco 6901 Tin
Cisco 6911 Copper
Cisco 6921 Copper
H.323 Client Bronze
Third-party SIP Device (Basic) Bronze
Third-party SIP Device (Advanced) Bronze
Cisco 7941 Bronze
Cisco 7945 Bronze
Cisco 7965 Bronze
Cisco 7975 Bronze
Cisco 9971 Bronze
Cisco VXC 6215 Bronze
Cisco 6945 Bronze
Cisco TelePresence EX90 Bronze
Cisco TelePresence EX60 Bronze
Cisco TelePresence Telepresence
Cisco TelePresence MX300 Telepresence
CTI Port Nocost
Para o cálculo do requisito de licença, após você se conectar ao cliente do License Manager, o ELM no lado do aplicativo executa este procedimento armazenado:
admin:run sql SELECT name,value FROM TABLE (FUNCTION LicenseTotals())
(pkid,name,value,UserValue,DeviceValue)
O resultado do procedimento armazenado é enviado de volta à ELM, que verifica os requisitos de licença do pedido e verifica se eles podem ser atendidos (há necessidade de pedir licenças emprestadas do nível superior?). Depois disso, um resultado é enviado de volta para o lado do cliente, que atualiza seu DB (tabela LicenseServer) de acordo (compatível vs. não compatível).
admin:run sql select * from licenseserver
pkid name priority
==================================== =========== ========
234e7714-c87a-4054-a024-c10910123842 UCS1CUCM91P 1
fkprocessnode description gracestarttime graceleftdays
==================================== =========== ============== =============
866516aa-120e-4ea0-9bd4-37e756597d1b 0 0
elmlastcontactts tklicensingstate tklicensingmode
================ ================ ===============
1369143814 2 5
lastresourceusagecalculationts elmname
============================== =====================
2013-05-16 16:41:32 UCS1CUCM91P.coluc.com
admin:
Para decodificar o valor do estado de licenciamento, você pode exibir a tabela TypeLicensingState do CUCM DB. Para este cenário específico, um valor de dois significa compatível.
admin:run sql select * from TypeLicensingState
enum moniker name description allow
provisioning
==== =============================== ================ ================ ============
1 LICENSINGSTATE_DEMO Demo Demo t
2 LICENSINGSTATE_COMPLIANT compliant Compliant t
3 LICENSINGSTATE_OVERAGE Overage Overage t
4 LICENSINGSTATE_NO_CONTACT No Contact No Contact t
5 LICENSINGSTATE_SECURITY_FAILURE Security Failure Security Failure t
6 LICENSINGSTATE_NO_PROVISIONING No Provisioning No Provisioning f
7 LICENSINGSTATE_GRACE Grace Grace t
admin:
Os diferentes modos de licenciamento podem ser visualizados na tabela TypeLicensingMode. Para o CUCM, o modo de licenciamento é sempre cinco, o que significa baseado em ELM.
admin:run sql select * from TypeLicensingMode
1 LICENSING_MODE_CAPACITY_NODES
System Capacity Licensing of Nodes in the cluster
This licensing mode is used to license SYSTEM CAPACITY
according to the nodes configured into a cluster.
2 LICENSING_MODE_UTILIZATION_DLU_BASED
System Utilization Licensing Per DLU Consumption
This licensing mode is used to license RESOURCE UTILIZATION LEVELS
within a cluster according to the devices, (phones), configured and the
associated Device License Units, (DLUs), consumed.
3 LICENSING_MODE_CAPABILITY_SW_SERVICES_AND_VERSIONS
System Capability Licensing by Software & Version
This licensing mode is used to license SYSTEM CAPABILITY
according to software and version in use on the cluster.
4 LICENSING_MODE_UTILIZATION_UCL_BASED
System Utilization Licensing Per UCL Consumption
This licensing mode is used to license RESOURCE UTILIZATION LEVELS
within a cluster according to the user types configured and their
feature and device associations. (User Connect Licensing)
5 LICENSING_MODE_ELM_BASED
System Utilization Licensing Per User Consumption
This licensing mode is used to license products in an Enterprise
and License tracking is done by the Enterprise License Manager according to
the Endusers configured and their feature and device type associations.
(Enterprise Licensing)
6 LICENSING_MODE_HCS_BASED
System Utilization Licensing for HCS deployments
This licensing mode is used to license RESOURCE UTILIZATION
LEVELS for Hosted Collaboration Systems(HCS) deployments.
(Enterprise Licensing)
7 LICENSING_MODE_HCSLE_BASED
System Utilization Licensing for HCS Large Enterpr
This licensing mode is used to license RESOURCE UTILIZATION
LEVELS for Hosted Collaboration Systems Large Enterprise (HCSLE) deployments.
(Enterprise Licensing)
Cenários de Cálculo de Licenças
As seções posteriores deste documento abordam os diferentes cenários de licenciamento do CUCM e mostram como o cálculo de licença é afetado pelas alterações realizadas, como a adição de um novo dispositivo, um novo usuário, recursos do usuário ou a atribuição de um dispositivo a um usuário.
Nenhum telefone, nenhum usuário configurado
Este exemplo mostra um cenário no qual não há telefones ou usuários adicionados ao CUCM.
Página Relatório de uso de licença do administrador do CallManager (CM):
Aqui está a saída de uma consulta SQL (Structured Query Language) na tabela LicensingResourceUsage DB:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin copper bronze silver gold telepresence presence unknowndevice
==== ========= == === === ====== ====== ====== ==== ============ ======== =============
admin:
Adicionar um dispositivo não atribuído (6941)
Este exemplo mostra um cenário no qual você adiciona um único tipo de telefone 6941 em uma configuração do CUCM.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso da licença, que exclui todas as entradas, recalcula-as e insere entradas novas e atualizadas.
Aqui está a saída da consulta SQL na tabela LicensingResourceUsage DB:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ========= == === ===
0fd7659d-8faf-4054-8a80-a3e21b4abf4c NULL f f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 f 0
admin:
Há uma nova entrada inserida para um dispositivo não atribuído: (fkenduser = NULL), o dispositivo é bronze.
Um dispositivo bronze não atribuído requer uma licença avançada conforme mostrado aqui:
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 0
TotalDevices 1
Timestamp 2013-05-16 15:46:52
ElmLastContact 1368657008
Elm UCS1CUCM91P.coluc.com
admin:
Adicionar usuário adicional sem recurso atribuído
Este exemplo mostra um cenário no qual você adiciona um único usuário sem nenhum recurso adicional atribuído.

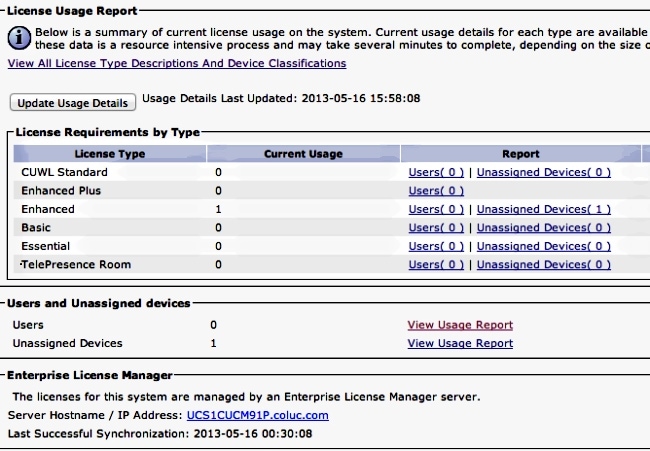

Clique em Atualizar detalhes de uso para exibir a página Relatório de uso de licença:
Neste cenário, não há alteração, pois não foram configurados recursos de usuário para este usuário. As tabelas DB mostram a mesma situação:
admin:run sql select pkid from enduser where userid = 'jbardy'
pkid
====================================
dd420dcf-7bf8-206f-d8a3-5510aafaf254
admin:
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==== ========= == === ===
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
admin:
No total, há uma entrada, que corresponde ao dispositivo não atribuído como mostrado aqui:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ========= == === ===
7d489860-2856-4868-8b7f-a52697621b59 NULL f f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 f 0
admin:
Com base nas informações anteriores, você pode ver que os requisitos de licença permanecem os mesmos:
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 0
TotalDevices 1
Timestamp 2013-05-16 15:58:08
ElmLastContact 1368657008
Elm UCS1CUCM91P.coluc.com
admin:
Habilitar Mobilidade de Ramal (EM) para o Usuário
Este exemplo mostra um cenário no qual você adiciona o recurso EM para um usuário configurado anteriormente.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença:
Os requisitos de licença não foram alterados. Embora a Cisco não tenha licença para EM, há uma entrada adicionada para este usuário (recurso):
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==================================== ==================================== == === ===
02e2222b-6cb2-4175-9129-ff7421292d58 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 0 0 0 0 f 0
admin:
No total, há duas entradas: um para o dispositivo não atribuído e um para o usuário com EM ativado:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
fe631c14-2889-4e14-8b89-a3c188b7d415 NULL f f 0
02e2222b-6cb2-4175-9129-ff7421292d58 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 f 0
0 0 0 0 0 f 0
admin:
Novamente, você não vê nenhuma alteração nos requisitos de licença:
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 0
TotalDevices 1
Timestamp 2013-05-27 11:05:49
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Ativar mensagens instantâneas (IM) para o usuário
Este exemplo mostra um cenário no qual você habilita o IM para o usuário.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença do CUCM versão 9.1.1a e posterior.
Os requisitos de licença não foram alterados. Embora a Cisco não licencie para EM e IM, há uma entrada para este usuário para ambos os recursos de usuário habilitados (em e colunas de presença com t = valor verdadeiro).
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==================================== ==================================== == === ===
63f29eb3-4f88-4a6d-8644-27e56caa3525 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 0 0 0 0 t 0
admin:
No total, há duas entradas, uma para o dispositivo não atribuído e outra para o usuário com EM / IM ativado:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
0e8accd0-bf1c-4f03-b394-20e95d1eec1b NULL f f 0
63f29eb3-4f88-4a6d-8644-27e56caa3525 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 f 0
0 0 0 0 0 t 0
admin:
Você não vê nenhuma alteração nos requisitos de licença causada por esta modificação:
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 0
TotalDevices 1
Timestamp 2013-05-27 11:05:49
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Ative a mobilidade para o usuário
Este exemplo mostra um cenário no qual você habilita a Mobilidade para o mesmo usuário e vê como ela influenciará os cálculos de licença no CUCM.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença do CUCM versão 9.1.1a e posterior:
Os requisitos de licença foram alterados conforme visto na imagem anterior; uma licença básica foi adicionada. As tabelas do banco de dados mostram que ainda há apenas uma entrada para esse usuário final; no entanto, a coluna SNR agora está sinalizada como t.
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==================================== ==================================== == === ===
fbb955fa-f633-4b5d-8064-f8ba67250831 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 0 0 0 0 t 0
admin:
No total, há duas entradas na tabela LicensingResourceUsage: um para o dispositivo não atribuído e um para o usuário:
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
86e2f48e-c395-4474-b039-cd842773ae93 NULL f f 0
fbb955fa-f633-4b5d-8064-f8ba67250831 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 f 0
0 0 0 0 0 t 0
admin:
Como já visto na página da Web, os requisitos de licença são aumentados com um básico, que corresponde a esse usuário com o recurso de mobilidade ativado.
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 1
Essential 0
TelePresence Room 0
TotalUsers 1
TotalDevices 1
Timestamp 2013-05-27 11:39:46
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Atribuir o dispositivo ao usuário
Este exemplo mostra um cenário no qual você atribui um dispositivo adicionado anteriormente a um usuário e vê como o CUCM calcula licenças.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença do CUCM versão 9.1.1a e posterior:
Os requisitos de licença mudaram de um Enhanced e um Basic para um Enhanced. As tabelas de BD são atualizadas de acordo. Ainda há uma entrada para este usuário final, mas agora ele também tem um valor de coluna de bronze definido como 1, que corresponde ao dispositivo atribuído (1x6941).
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==================================== ==================================== == === ===
95038f98-8967-4af8-aa61-1b86a1a7ba71 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 t 0
admin:
Você também pode ver que a entrada de dispositivo não atribuído foi removida da tabela LicensingResourceUsage e não é mais levada em conta quando calcula o uso da licença.
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
95038f98-8967-4af8-aa61-1b86a1a7ba71 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 t 0
admin:
Como mostrado anteriormente na página da Web, o requisito de licença é alterado de um Avançado (Usuário Final) e um Básico (6941) para um Avançado, que agora abrange o recurso Mobilidade e o dispositivo atribuído (telefone 6941).
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 1
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 1
TotalDevices 0
Timestamp 2013-05-27 11:46:22
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Adicionar um segundo dispositivo não atribuído (9971)
Este exemplo mostra um cenário no qual você adiciona um segundo dispositivo, um telefone 9971, ao CUCM e verifica quais alterações ele faz.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença:
Os requisitos de licença foram atualizados para duas licenças avançadas. As tabelas DB mostram que uma segunda entrada foi adicionada com a coluna bronze definida como 1, que corresponde a um telefone 9971. Você também pode ver que o dispositivo não está atribuído a nenhum usuário (fkenduser = NULL).
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
39442ae8-ea5a-4a42-92be-4822e7ee8c53 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
6ba309b9-eb86-496b-8718-75b6f13878f1 NULL f f 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 1 0 0 0 t 0
0 1 0 0 0 f 0
admin:
O requisito de licença agora é atualizado para dois Enhanced (um para um usuário com telefone habilitado para Mobilidade / 6941 atribuído e um para um telefone 9971 não atribuído).
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 0
Enhanced 2
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 1
TotalDevices 1
Timestamp 2013-05-27 11:59:36
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Atribuir um segundo dispositivo ao mesmo usuário
Este exemplo demonstra como a contagem de licenças muda quando o telefone 9971 é atribuído ao usuário configurado anteriormente; lembre-se de que este usuário já tem um telefone 6941 atribuído a ele.
Clique em Atualizar detalhes de uso para exibir o Relatório de uso de licença:
Os requisitos de licença foram atualizados para um Enhanced Plus. As tabelas DB mostram que há uma entrada para o usuário final, agora com o valor da coluna de bronze definido como 2, que corresponde aos dois telefones atribuídos (um 6941 e um 9971).
admin:run sql select * from LicensingResourceUsage where
fkenduser = 'dd420dcf-7bf8-206f-d8a3-5510aafaf254'
pkid fkenduser em snr tin
==================================== ==================================== == === ===
5d759af1-5a38-4f6c-a7f9-ab818c2692e8 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 2 0 0 0 t 0
admin:
Você também pode ver que no total há uma entrada em LicensingResourceUsage; a entrada anterior para o dispositivo não atribuído (telefone 9971) foi removida.
admin:run sql select * from LicensingResourceUsage
pkid fkenduser em snr tin
==================================== ==================================== == === ===
5d759af1-5a38-4f6c-a7f9-ab818c2692e8 dd420dcf-7bf8-206f-d8a3-5510aafaf254 t t 0
copper bronze silver gold telepresence presence unknowndevice
====== ====== ====== ==== ============ ======== =============
0 2 0 0 0 t 0
admin:
Os requisitos de licença foram atualizados para um Enhanced Plus (Mobilidade habilitada e dois dispositivos atribuídos ao usuário).
admin:run sql SELECT name,value FROM TABLE( FUNCTION LicenseTotals() )
(pkid,name,value,UserValue,DeviceValue)
name value
================= ====================================
CUWL Standard 0
EnhancedPlus 1
Enhanced 0
Basic 0
Essential 0
TelePresence Room 0
TotalUsers 1
TotalDevices 0
Timestamp 2013-05-27 12:04:25
ElmLastContact 1369607564
Elm UCS1CUCM91P.coluc.com
admin:
Considerações sobre mobilidade de ramal
Antes do CUCM versão 9.1.1a quando o EM estava ativado no dispositivo, a ID de usuário proprietário estava acinzentada, como mostrado aqui.
EM desabilitado (ID de usuário proprietário ativa):
EM ativado (ID de usuário proprietário acinzentada):
O CUCM versão 9.1.1a introduziu algumas alterações com o uso da licença. A ID de bug da Cisco CSCue14471 descreve os detalhes.
CSCue14471 - Alterar cálculos de licença para a Mobilidade de Ramal
Modificações no cálculo do CUCM para EM no CUCM versão 9.1.1a e posterior:
- Altere o SQL LicenseTotals que omite usuários somente EM do consumo de licenças Essential. Isso significa que os usuários que não têm nenhum dispositivo físico associado ou a configuração de Mobilidade não consomem nenhuma licença Essential.
- Altere a página filho da GUI do usuário Essential para não exibir usuários somente de EM, pois eles não consomem mais uma licença.
- Altere a página do telefone para não desabilitar a associação de ID do proprietário mesmo que um perfil EM esteja presente.
- Remova o texto de informações EM Habilitado nos relatórios de licença do usuário (resumo e detalhes), pois ele não se aplica mais (somente exibição de texto).
- Nenhuma alteração na Camada XML administrativa (AXL) até o CUCM versão 10.0; não há consultas de licenciamento predefinidas.
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
