A porta e o Espelhamento VLAN no 200/300 Series controlaram o Switches

Objetivo

A porta e o Espelhamento VLAN são uma característica que permita que você monitore o tráfego em uma porta ou em um VLAN dado. O interruptor cria uma cópia da atividade de tráfego em uma porta ou em um VLAN dado e envia esta cópia à porta que é conectada à rede/dispositivo do analisador. Você pode aplicar esta característica para monitorar a atividade de tráfego em uma porta dada e para verificá-la para ver se há intrusos que querem quebrar em sua rede, que fornece a Segurança a sua rede e a seus recursos.

Este artigo explica como configurar a porta e o Espelhamento VLAN no Switches controlado 200/300 Series.

Dispositivos aplicáveis

• Switches controlado 300 Series SF/SG 200 e SF/SG

Versão de software

• 1.3.0.62

 Espelhamento da instalação Port/VLAN

Etapa 1. Entre ao utilitário de configuração da Web e escolha o >Diagnostics da administração > a porta e o Espelhamento VLAN. A porta e do Espelhamento VLAN página abrem:

Etapa 2. O clique adiciona. A porta adicionar e do Espelhamento VLAN indicadores aparecem.

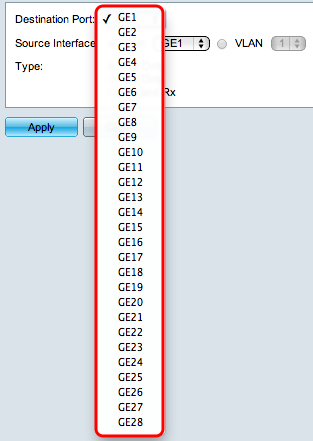

Etapa 3. Da lista de drop-down da porta do destino, escolha a porta que é ser a porta do analisador. Esta porta que é conectada diretamente à rede analisa o tráfego de rede.

Etapa 4. No campo da interface de origem, há duas maneiras de monitorar o tráfego. Clique o botão Appropriate Radio Button. As opções disponíveis para monitorar o tráfego são:

• Porta — Escolha da lista de drop-down da porta a porta de que o tráfego é enviado à porta do analisador.
• VLAN — Escolha da lista de drop-down VLAN o VLAN de que o tráfego é enviado à porta do analisador.

Etapa 5. Se você escolheu a porta como a interface de origem em etapa 4, a seguir o tipo campo está disponível. No tipo campo, clique o botão de rádio do tipo de pacote que você quer a porta do analisador analisar. As opções disponíveis são:

•  RX somente — Para enviar somente o tráfego de entrada da porta de origem à porta do analisador.
•  Tx somente — Para enviar somente o tráfego de saída da porta de origem à porta do analisador.
• Tx e RX — Para enviar entrante e o tráfego de saída da porta de origem à porta do analisador.

Etapa 6. O clique aplica-se para salvar sua configuração.

Verificação (opcional) de etapa 7. a caixa de verificação da entrada de tabela que do Espelhamento você deseja editar e o clique edita. O indicador da edição aparece.

Etapa 8. Escolha alguns dos ajustes que você quer mudar dos ajustes selecionados precedentes.

Verificação (opcional) de etapa 9. a caixa de verificação da entrada de tabela do Espelhamento que você deseja suprimir e clicar da supressão.
