Configure o Gerenciador de dispositivos do Secure Firewall em alta disponibilidade
Introdução
Este documento descreve como configurar e verificar o Gerenciador de Dispositivos de Firewall Seguro (FDM) Alta Disponibilidade (HA) em Dispositivos de Firewall Seguro.
Pré-requisitos
Requisitos
Componentes Utilizados
As informações neste documento são baseadas nestas versões de software e hardware:
- 2xDispositivo de segurança Cisco Secure Firewall 2100
- Executando o FDM versão 7.0.5 (compilação 72)
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Tarefa 1. Verificar condições
Requisito da tarefa:
Verifique se os dois dispositivos do FDM atendem aos requisitos de nota e podem ser configurados como unidades de HA.
Solução:
Etapa 1. Conecte ao IP de gerenciamento do equipamento usando SSH e verifique o hardware do módulo.
Verifique com o comando show version a versão de hardware e software do dispositivo primário:
> show version
-------------------[ FPR2130-1 ]--------------------
Model : Cisco Firepower 2130 Threat Defense (77) Version 7.0.5 (Build 72)
UUID : 6197946e-2747-11ee-9b20-ead7c72f2631
VDB version : 338
----------------------------------------------------Verifique a versão do hardware e do software do dispositivo secundário:
> show version
-------------------[ FPR2130-2 ]--------------------
Model : Cisco Firepower 2130 Threat Defense (77) Version 7.0.5 (Build 72)
UUID : 6ba86648-2749-11ee-b7c9-c9e434a6c9ab
VDB version : 338
----------------------------------------------------Tarefa 2. Configure o Gerenciador de dispositivos do Secure Firewall em alta disponibilidade
Diagrama de Rede
Configure a alta disponibilidade (HA) ativa/em standby de acordo com este diagrama:
Habilitar alta disponibilidade no Gerenciador de dispositivos de firewall seguro na unidade primária
Etapa 1. Para configurar o Failover do FDM, navegue para Dispositivo e clique em Configurar ao lado do grupo Alta Disponibilidade:

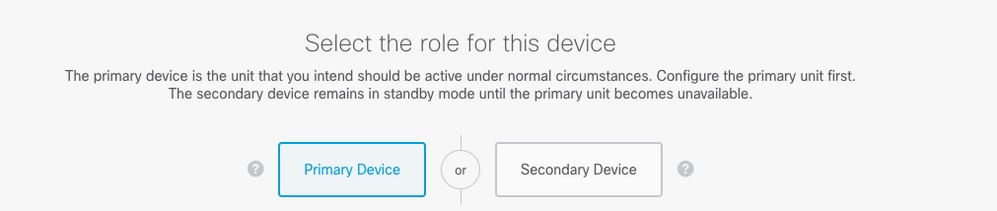

Etapa 2. Na página Alta disponibilidade, clique na caixa Dispositivo primário:
Etapa 3. Defina as configurações de link de failover e link de estado:
Neste exemplo, o link de estado tem as mesmas configurações que o link de failover.
Etapa 4. Clique em Ativar HA

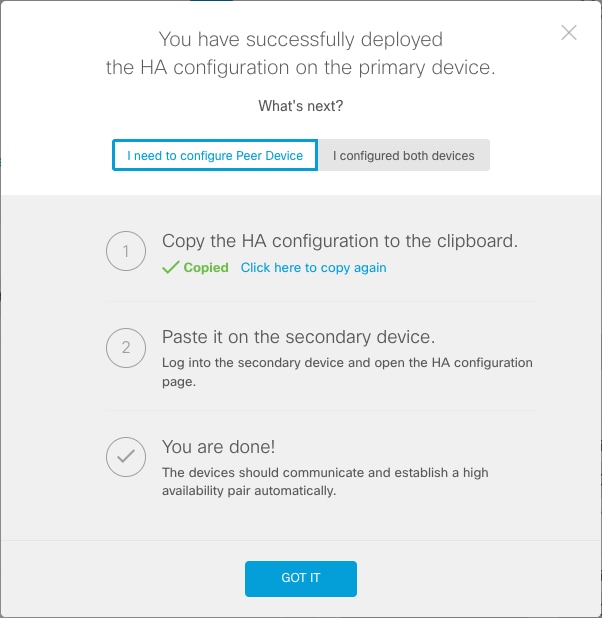

Etapa 5. Copie a configuração de alta disponibilidade para a área de transferência na mensagem de confirmação para colá-la na unidade secundária.
O sistema implanta imediatamente a configuração no dispositivo. Não é necessário iniciar um trabalho de implantação. Se você não vir uma mensagem informando que sua configuração foi salva e a implantação está em andamento, role para a parte superior da página para ver as mensagens de erro.
A configuração também é copiada para a área de transferência. Você pode usar a cópia para configurar rapidamente a unidade secundária. Para maior segurança, a chave de criptografia não é incluída na cópia da área de transferência.
Nesse ponto, você deve estar na página Alta disponibilidade e o status do dispositivo deve ser "Negociando". O status deve mudar para Ativo antes mesmo de você configurar o peer, que deve aparecer como Falha até que você o configure.
Ative a alta disponibilidade no Gerenciador de dispositivos de firewall seguro na unidade secundária
Depois de configurar o dispositivo primário para alta disponibilidade ativa/em espera, você deve configurar o dispositivo secundário. Efetue login no FDM nesse dispositivo e execute este procedimento.
Etapa 1. Para configurar o Failover do FDM, navegue para Dispositivo e clique em Configurar ao lado do grupo Alta Disponibilidade:
Etapa 2. Na página Alta disponibilidade, clique na caixa Dispositivo secundário:
Etapa 3. Escolha uma destas opções:
-
Método fácil — Clique no botão Colar da área de transferência, cole na configuração e clique em OK. Isso atualiza os campos com os valores apropriados, que podem ser verificados.
-
Método manual — Configure os links de failover dinâmico e de failover de estado diretamente. Insira exatamente as mesmas configurações no dispositivo secundário que você inseriu no dispositivo primário.
Etapa 4. Clique em Ativar HA
O sistema implanta imediatamente a configuração no dispositivo. Não é necessário iniciar um trabalho de implantação. Se você não vir uma mensagem informando que sua configuração foi salva e a implantação está em andamento, role para a parte superior da página para ver as mensagens de erro.
Depois que a configuração for concluída, você receberá uma mensagem informando que configurou o HA. Clique em Got It para descartar a mensagem.
Nesse momento, você deve estar na página Alta disponibilidade e o status do dispositivo deve indicar que esse é o dispositivo secundário. Se a junção com o dispositivo primário tiver sido bem-sucedida, o dispositivo sincronizará com o primário e, eventualmente, o modo deverá ser Standby e o peer deverá ser Ative.
Concluir A Configuração Das Interfaces
Etapa 1. Para configurar as Interfaces do FDM, navegue até Dispositivo e clique em Exibir Todas as Interfaces:
Etapa 2. Selecione e edite as configurações de interfaces como mostrado nas imagens:
Interface Ethernet 1/5:
Interface Ethernet 1/6
Etapa 3. Depois de configurar as alterações, clique em Alterações Pendentes
e implantar agora.
Tarefa 3. Verificar a Alta Disponibilidade do FDM
Requisito da tarefa:
Verifique as configurações de Alta Disponibilidade na GUI do FDM e na CLI do FDM.
Solução:
Etapa 1. Navegue até Device e verifique as configurações de alta disponibilidade:
Etapa 2. Conecte-se à CLI do Dispositivo Primário do FDM usando SSH e valide com o comando show high-availability config:
> show high-availability config
Failover On
Failover unit Primary
Failover LAN Interface: failover-link Ethernet1/1 (up)
Reconnect timeout 0:00:00
Unit Poll frequency 1 seconds, holdtime 15 seconds
Interface Poll frequency 5 seconds, holdtime 25 seconds
Interface Policy 1
Monitored Interfaces 4 of 1293 maximum
MAC Address Move Notification Interval not set
failover replication http
Version: Ours 9.16(4)200, Mate 9.16(4)200
Serial Number: Ours JAD231510ZT, Mate JAD2315110V
Last Failover at: 00:01:29 UTC Jul 25 2023
This host: Primary - Active
Active time: 4927 (sec)
slot 0: FPR-2130 hw/sw rev (1.3/9.16(4)200) status (Up Sys)
Interface diagnostic (0.0.0.0): Normal (Waiting)
Interface eth2 (0.0.0.0): Link Down (Shutdown)
Interface inside (192.168.75.10): No Link (Waiting)
Interface outside (192.168.76.10): No Link (Waiting)
slot 1: snort rev (1.0) status (up)
slot 2: diskstatus rev (1.0) status (up)
Other host: Secondary - Standby Ready
Active time: 0 (sec)
slot 0: FPR-2130 hw/sw rev (1.3/9.16(4)200) status (Up Sys)
Interface diagnostic (0.0.0.0): Normal (Waiting)
Interface eth2 (0.0.0.0): Link Down (Shutdown)
Interface inside (192.168.75.11): No Link (Waiting)
Interface outside (192.168.76.11): No Link (Waiting)
slot 1: snort rev (1.0) status (up)
slot 2: diskstatus rev (1.0) status (up)
Stateful Failover Logical Update Statistics
Link : failover-link Ethernet1/1 (up)
Stateful Obj xmit xerr rcv rerr
General 189 0 188 0
sys cmd 188 0 188 0
up time 0 0 0 0
RPC services 0 0 0 0
TCP conn 0 0 0 0
UDP conn 0 0 0 0
ARP tbl 0 0 0 0
Xlate_Timeout 0 0 0 0
IPv6 ND tbl 0 0 0 0
VPN IKEv1 SA 0 0 0 0
VPN IKEv1 P2 0 0 0 0
VPN IKEv2 SA 0 0 0 0
VPN IKEv2 P2 0 0 0 0
VPN CTCP upd 0 0 0 0
VPN SDI upd 0 0 0 0
VPN DHCP upd 0 0 0 0
SIP Session 0 0 0 0
SIP Tx 0 0 0 0
SIP Pinhole 0 0 0 0
Route Session 0 0 0 0
Router ID 0 0 0 0
User-Identity 1 0 0 0
CTS SGTNAME 0 0 0 0
CTS PAC 0 0 0 0
TrustSec-SXP 0 0 0 0
IPv6 Route 0 0 0 0
STS Table 0 0 0 0
Rule DB B-Sync 0 0 0 0
Rule DB P-Sync 0 0 0 0
Rule DB Delete 0 0 0 0
Logical Update Queue Information
Cur Max Total
Recv Q: 0 10 188
Xmit Q: 0 11 957
Etapa 3. Faça o mesmo no dispositivo secundário.
Etapa 4. Valide o estado atual com o comando show failover state:
> show failover state
State Last Failure Reason Date/Time
This host - Primary
Active None
Other host - Secondary
Standby Ready Comm Failure 00:01:45 UTC Jul 25 2023
====Configuration State===
Sync Done
====Communication State===
Mac set
Etapa 5. Verifique a configuração a partir da unidade Primária com o comando show running-config failover e show running-config interface:
> show running-config failover
failover
failover lan unit primary
failover lan interface failover-link Ethernet1/1
failover replication http
failover link failover-link Ethernet1/1
failover interface ip failover-link 1.1.1.1 255.255.255.252 standby 1.1.1.2
> show running-config interface
!
interface Ethernet1/1
description LAN/STATE Failover Interface
ipv6 enable
!
interface Ethernet1/2
shutdown
no nameif
no security-level
no ip address
!
interface Ethernet1/3
shutdown
no nameif
no security-level
no ip address
!
interface Ethernet1/4
shutdown
no nameif
no security-level
no ip address
!
interface Ethernet1/5
nameif inside
security-level 0
ip address 192.168.75.10 255.255.255.0 standby 192.168.75.11
!
interface Ethernet1/6
nameif outside
security-level 0
ip address 192.168.76.10 255.255.255.0 standby 192.168.76.11
!
interface Ethernet1/7
shutdown
no nameif
no security-level
no ip address
!
interface Management1/1
management-only
nameif diagnostic
cts manual
propagate sgt preserve-untag
policy static sgt disabled trusted
security-level 0
no ip addressTarefa 4. Alternar entre as funções de failover
Requisito da tarefa:
Na interface gráfica do Secure Firewall Device Manager, alterne as funções de failover de Principal/Ativo, Secundário/Em espera para Principal/Em espera, Secundário/Ativo
Solução:
Etapa 1. Clique em Dispositivo
Etapa 2. Clique no link High Availability no lado direito do resumo do dispositivo.
Etapa 3. Do ícone de engrenagem (
), selecione Switch Mode.
Etapa 4. Leia a mensagem de confirmação e clique em OK.
O sistema força o failover para que a unidade ativa se torne em espera e a unidade em espera se torne a nova unidade ativa.
Etapa 5. Verifique o resultado conforme mostrado na imagem:
Etapa 6. Também é possível verificar usando o link Histórico de Failover e o pop-up Console CLI deve mostrar os resultados:
==========================================================================
From State To State Reason
==========================================================================
21:55:37 UTC Jul 20 2023
Not Detected Disabled No Error
00:00:43 UTC Jul 25 2023
Disabled Negotiation Set by the config command
00:01:28 UTC Jul 25 2023
Negotiation Just Active No Active unit found
00:01:29 UTC Jul 25 2023
Just Active Active Drain No Active unit found
00:01:29 UTC Jul 25 2023
Active Drain Active Applying Config No Active unit found
00:01:29 UTC Jul 25 2023
Active Applying Config Active Config Applied No Active unit found
00:01:29 UTC Jul 25 2023
Active Config Applied Active No Active unit found
18:51:40 UTC Jul 25 2023
Active Standby Ready Set by the config command
==========================================================================
PEER History Collected at 18:55:08 UTC Jul 25 2023
===========================PEER-HISTORY===================================
From State To State Reason
===========================PEER-HISTORY===================================
22:00:18 UTC Jul 24 2023
Not Detected Disabled No Error
00:52:08 UTC Jul 25 2023
Disabled Negotiation Set by the config command
00:52:10 UTC Jul 25 2023
Negotiation Cold Standby Detected an Active mate
00:52:11 UTC Jul 25 2023
Cold Standby App Sync Detected an Active mate
00:53:26 UTC Jul 25 2023
App Sync Sync Config Detected an Active mate
01:00:12 UTC Jul 25 2023
Sync Config Sync File System Detected an Active mate
01:00:12 UTC Jul 25 2023
Sync File System Bulk Sync Detected an Active mate
01:00:23 UTC Jul 25 2023
Bulk Sync Standby Ready Detected an Active mate
18:45:01 UTC Jul 25 2023
Standby Ready Just Active Other unit wants me Active
18:45:02 UTC Jul 25 2023
Just Active Active Drain Other unit wants me Active
18:45:02 UTC Jul 25 2023
Active Drain Active Applying Config Other unit wants me Active
18:45:02 UTC Jul 25 2023
Active Applying Config Active Config Applied Other unit wants me Active
18:45:02 UTC Jul 25 2023
Active Config Applied Active Other unit wants me Active
===========================PEER-HISTORY===================================Passo 7. Após a verificação, ative a unidade primária novamente.
Tarefa 5. Suspendendo ou retomando a alta disponibilidade
Você pode suspender uma unidade em um par de alta disponibilidade. Isso é útil quando:
-
As duas unidades estão em uma situação ativo-ativo e corrigir a comunicação no link de failover não corrige o problema.
-
Você deseja solucionar problemas de uma unidade ativa ou em espera e não deseja que as unidades falhem durante esse período.
-
Você deseja impedir o failover durante a instalação de um upgrade de software no dispositivo de standby.
A principal diferença entre suspender o HA e interromper o HA é que em um dispositivo HA suspenso, a configuração de alta disponibilidade é mantida. Quando você quebra o HA, a configuração é apagada. Assim, você tem a opção de retomar o HA em um sistema suspenso, o que ativa a configuração existente e faz com que os dois dispositivos funcionem como um par de failover novamente.
Requisito da tarefa:
Na interface gráfica do Gerenciador de dispositivos do Secure Firewall, suspenda a unidade principal e reinicie a alta disponibilidade na mesma unidade.
Solução:
Etapa 1. Clique em Device.
Etapa 2. Clique no link High Availability no lado direito do resumo do dispositivo.
Etapa 3. Do ícone de engrenagem (
), escolha Suspender HA.
Etapa 4. Leia a mensagem de confirmação e clique em OK.
Etapa 5. Verifique o resultado conforme mostrado na imagem:
Etapa 6. Para retomar o HA, no ícone da engrenagem (
), escolha Retomar HA.
Passo 7. Leia a mensagem de confirmação e clique em OK.
Etapa 5. Verifique o resultado conforme mostrado na imagem:
Tarefa 6. Quebrando a alta disponibilidade
Se não quiser mais que os dois dispositivos operem como um par de alta disponibilidade, você pode quebrar a configuração de HA. Quando você quebra o HA, cada dispositivo se torna um dispositivo autônomo. Suas configurações devem ser alteradas como:
-
O dispositivo ativo mantém a configuração completa como antes da interrupção, com a configuração de HA removida.
-
O dispositivo em standby tem todas as configurações de interface removidas, além da configuração de HA. Todas as interfaces físicas estão desabilitadas, embora as subinterfaces não estejam desabilitadas. A interface de gerenciamento permanece ativa, assim você pode fazer login no dispositivo e reconfigurá-lo.
Requisito da tarefa:
Na interface gráfica do Gerenciador de dispositivos do Secure Firewall, quebre o par de alta disponibilidade.
Solução:
Etapa 1. Clique em Device.
Etapa 2. Clique no link High Availability no lado direito do resumo do dispositivo.
Etapa 3. Do ícone de engrenagem (
), escolha Quebrar HA.

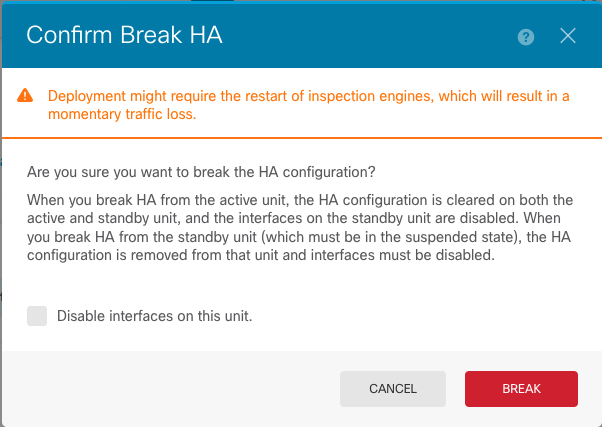

Etapa 4. Leia a mensagem de confirmação, decida se deseja selecionar a opção para desativar interfaces e clique em Break.
Você deve selecionar a opção para desativar as interfaces se estiver quebrando o HA da unidade de standby.
O sistema implementa imediatamente suas alterações neste dispositivo e no dispositivo par (se possível). Pode levar alguns minutos para que a implantação seja concluída em cada dispositivo e para que cada dispositivo se torne independente.
Etapa 5. Verifique o resultado conforme mostrado na imagem:
Informações Relacionadas
- Todas as versões do guia de configuração do Cisco Secure Firewall Device Manager podem ser encontradas aqui
- O Cisco Global Technical Assistance Center (TAC) recomenda enfaticamente este guia visual para conhecimento prático aprofundado sobre as tecnologias de segurança de próxima geração Cisco Firepower:
https://www.ciscopress.com/store/cisco-firepower-threat-defense-ftd-configuration-and-9781587144806
- Para todas as Notas técnicas de configuração e solução de problemas que pertencem às tecnologias Firepower
https://www.cisco.com/c/en/us/support/security/defense-center/series.html
Histórico de revisões
| Revisão | Data de publicação | Comentários |
|---|---|---|
1.0 |
27-Jul-2023 |
Versão inicial |
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
