Introduction

Este documento descreve como configurar um túnel site a site IPsec (IKEv1) versão 1 do Internet Key Exchange entre um Cisco 5515-X Series Adaptive Security Appliance (ASA) que executa a versão de software 9.2.x e um Cisco 5510 Series ASA que executa a versão de software 8.2.x.

Prerequisites

Requirements

A Cisco recomenda que você tenha conhecimento destes tópicos:

A conectividade IP de ponta a ponta deve ser estabelecida
Estes protocolos devem ser permitidos:
1. User Datagram Protocol (UDP) 500 e 4500 para o plano de controle IPsec
2. Encapsulating Security Payload (ESP) IP Protocol 50 para o plano de dados IPsec

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

Cisco 5510 Series ASA que executa a versão de software 8.2
Cisco 5515-X ASA que executa a versão de software 9.2

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Configurar

Esta seção descreve como configurar o túnel VPN site a site por meio do assistente de VPN do ASDM (Adaptive Security Device Manager) ou por meio da CLI.

Diagrama de Rede

Esta topologia é usada para os exemplos deste documento:

Network Diagram

Configurar por meio do assistente de VPN do ASDM

Siga estas etapas para configurar o túnel VPN site a site por meio do assistente do ASDM:

Abra o ASDM e navegue até Wizards > VPN Wizards > Site-to-site VPN Wizard.
Clique em Next quando chegar à página inicial do assistente.

Observação: as versões mais recentes do ASDM fornecem um link para um vídeo que explica essa configuração.

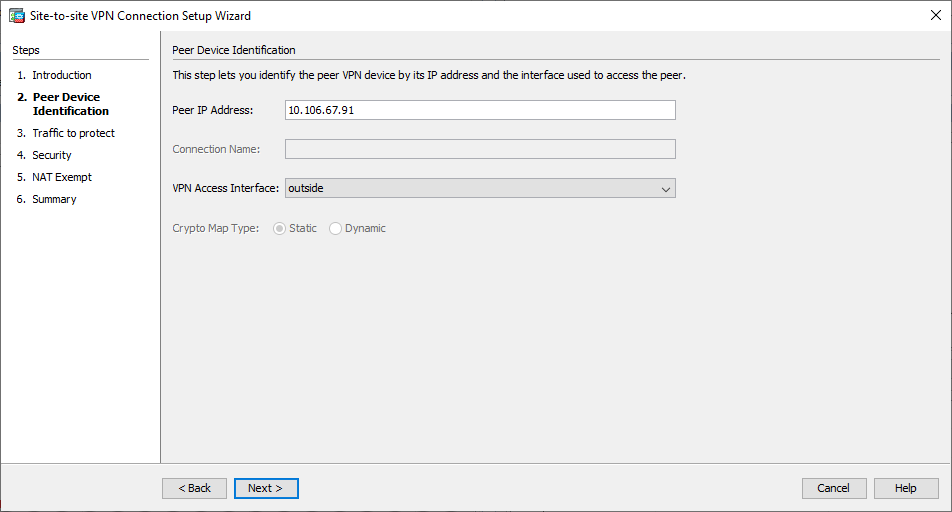

Configure o endereço IP do par. Neste exemplo, o endereço IP do par é definido como 192.168.1.1 no site B. Se você configurar o endereço IP do par no site A, ele deve ser alterado para 172.16.1.1. A interface através da qual a extremidade remota pode ser alcançada também é especificada. Clique em Next após a conclusão.
Configure as redes locais e remotas (origem e destino do tráfego). Esta imagem mostra a configuração para o Site B (o inverso se aplica ao Site A).

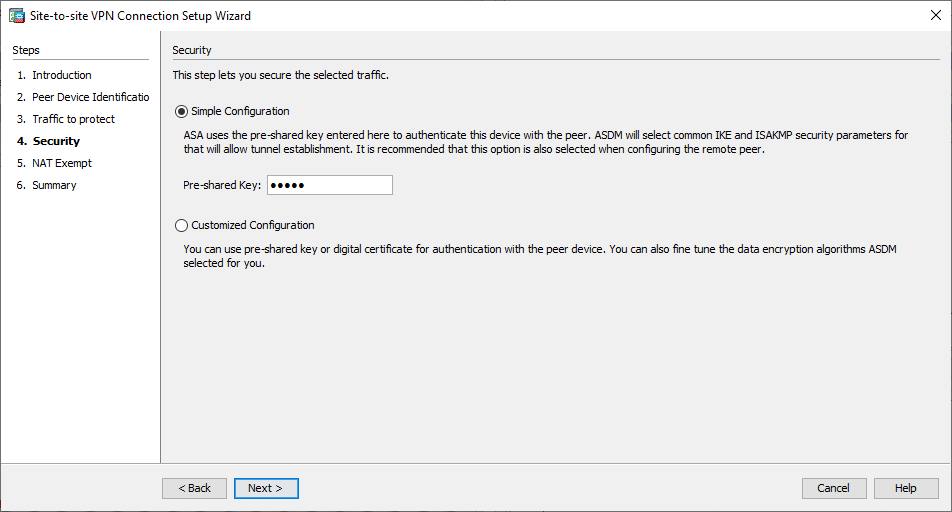

Na página Segurança, configure a chave pré-compartilhada (ela deve corresponder em ambas as extremidades). Clique em Next após a conclusão.
Configure a interface de origem para o tráfego no ASA. O ASDM cria automaticamente a regra de Network Address Translation (NAT) com base na versão do ASA e a envia com o restante da configuração na etapa final.
Observação: no exemplo usado neste documento, 'inside' é a origem do tráfego.

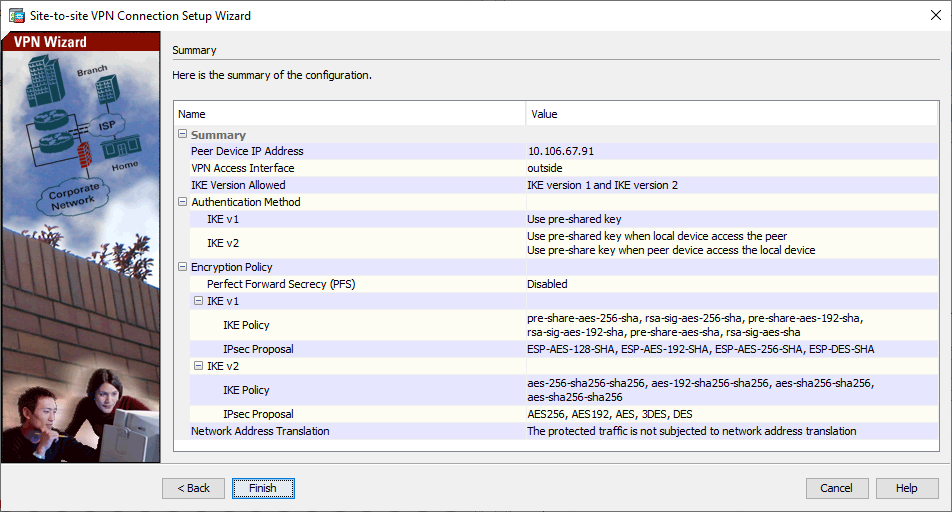

O assistente agora fornece um resumo da configuração que é enviada para o ASA. Revise e verifique as definições de configuração e clique em Finish.

Configurar por meio da CLI

Esta seção descreve como configurar o túnel site a site IPsec IKEv1 por meio da CLI.

Configurar o site B para ASA versão 8.4 e posteriores

No ASA versão 8.4 e posteriores, introduziu-se o suporte para IKEv1 e Internet Key Exchange versão 2 (IKEv2).

Dica: para obter mais informações sobre as diferenças entre as duas versões, consulte a seção Por que migrar para IKEv2? da Migração rápida de IKEv1 para a Configuração de túnel L2L IKEv2 no Código ASA 8.4 do documento Cisco.

Dica: para obter um exemplo de configuração IKEv2 com o ASA, consulte o documento IKEv2 Tunnel entre sites do ASA e Exemplos de Configuração de Roteador da Cisco.

Fase 1 (IKEv1)

Siga estas etapas para a configuração da Fase 1:

Digite este comando na CLI para ativar o IKEv1 na interface externa:
```
crypto ikev1 enable outside
```

Crie uma política de IKEv1 que defina os algoritmos/métodos a serem usados para hash, autenticação, grupo Diffie-Hellman, vida útil e criptografia:

crypto ikev1 policy 1
!The 1 in the above command refers to the Policy suite priority
 (1 highest, 65535 lowest)
  authentication pre-share
  encryption aes
  hash sha
  group 2
  lifetime 86400

Crie um grupo de túneis nos atributos de IPsec e configure o endereço IP do par e a chave pré-compartilhada do túnel:

tunnel-group 192.168.1.1 type ipsec-l2l
tunnel-group 192.168.1.1 ipsec-attributes
 ikev1 pre-shared-key cisco
 ! Note the IKEv1 keyword at the beginning of the pre-shared-key command.

Fase 2 (IPsec)

Siga estas etapas para a configuração da Fase 2:

Crie uma lista de acesso que defina o tráfego a ser criptografado e encapsulado. Neste exemplo, o tráfego de interesse é o tráfego do túnel originado da sub-rede 10.2.2.0 para 10.1.1.0. Ele pode conter várias entradas, se houver várias sub-redes envolvidas entre os sites.

Na versão 8.4 e posteriores, podem ser criados objetos ou grupos de objetos que servem de contêineres para redes, sub-redes, endereços IP de host ou vários objetos. Crie dois objetos que tenham as sub-redes locais e remotas e os use para as instruções da lista de controle de acesso (ACL) e NAT.
```
object network 10.2.2.0_24
 subnet 10.2.2.0 255.255.255.0
object network 10.1.1.0_24
 subnet 10.1.1.0 255.255.255.0

access-list 100 extended permit ip object 10.2.2.0_24 object 10.1.1.0_24
```
Configure o Transform Set (TS), que deve envolver a palavra-chave IKEv1. Um TS idêntico também deve ser criado na extremidade remota.
```
crypto ipsec ikev1 transform-set myset esp-aes esp-sha-hmac
```
Configure um mapa de criptografia que contenha estes componentes:
- O endereço IP do par
- A lista de acesso definida que contenha o tráfego de interesse
- O TS
- Uma configuração opcional de PFS (Perfect Forward Secrecy), que cria um novo par de chaves Diffie-Hellman usadas para proteger os dados (ambos os lados devem ser habilitados para PFS, antes que a Fase 2 seja iniciada)

Aplique o mapa de criptografia na interface externa:

crypto map outside_map 20 match address 100
crypto map outside_map 20 set peer 192.168.1.1
crypto map outside_map 20 set ikev1 transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

Isenção de NAT

Verifique se o tráfego de VPN não está sujeito a outras regras de NAT. Esta é a regra de NAT usada:

nat (inside,outside) 1 source static 10.2.2.0_24 10.2.2.0_24 destination static
 10.1.1.0_24 10.1.1.0_24 no-proxy-arp route-lookup

Observação: quando várias sub-redes são usadas, você deve criar grupos de objetos com todas as sub-redes de origem e de destino e usá-las na regra NAT.

object-group  network 10.x.x.x_SOURCE
 network-object  10.4.4.0 255.255.255.0
 network-object  10.2.2.0 255.255.255.0

object network 10.x.x.x_DESTINATION
 network-object  10.3.3.0 255.255.255.0
 network-object  10.1.1.0 255.255.255.0

nat (inside,outside) 1 source static 10.x.x.x_SOURCE 10.x.x.x_SOURCE destination
 static 10.x.x.x_DESTINATION  10.x.x.x_DESTINATION no-proxy-arp route-lookup

Exemplo de configuração completa

Esta é a configuração completa do site B:

crypto ikev1 enable outside

crypto ikev1 policy 10
 authentication pre-share
 encryption aes
 hash sha
 group 2
 lifetime 86400

tunnel-group 192.168.1.1 type ipsec-l2l
tunnel-group 192.168.1.1 ipsec-attributes
 ikev1 pre-shared-key cisco
 !Note the IKEv1 keyword at the beginning of the pre-shared-key command.

object network 10.2.2.0_24
 subnet 10.2.2.0 255.255.255.0
object network 10.1.1.0_24
 subnet 10.1.1.0 255.255.255.0

access-list 100 extended permit ip object 10.2.2.0_24 object 10.1.1.0_24

crypto ipsec ikev1 transform-set myset esp-aes esp-sha-hmac

crypto map outside_map 20 match address 100
crypto map outside_map 20 set peer 192.168.1.1
crypto map outside_map 20 set ikev1 transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

nat (inside,outside) 1 source static 10.2.2.0_24 10.2.2.0_24 destination static
 10.1.1.0_24 10.1.1.0_24 no-proxy-arp route-lookup

Configurar o site A para ASA versão 8.2 e anteriores

Esta seção descreve como configurar o site A para o ASA versão 8.2 e anteriores.

Fase 1 (ISAKMP)

Siga estas etapas para a configuração da Fase 1:

Digite este comando na CLI para ativar o Internet Security Association and Key Management Protocol (ISAKMP) na interface externa:
```
crypto isakmp enable outside
```
Observação: como várias versões de IKE (IKEv1 e IKEv2) não são mais suportadas, o ISAKMP é usado para se referir à Fase 1.
Crie uma política de ISAKMP que defina os algoritmos/métodos a serem usados para criar a Fase 1.

Observação: neste exemplo de configuração, a palavra-chave IKEv1 da versão 9.x é substituído por ISAKMP.
```
crypto isakmp policy 1
  authentication pre-share
  encryption aes
  hash sha
  group 2
  lifetime 86400
```
Crie um grupo de túneis para o endereço IP do par (endereço IP externo de 5515) com a chave pré-compartilhada:
```
 tunnel-group 172.16.1.1 type ipsec-l2l
 tunnel-group 172.16.1.1 ipsec-attributes
  pre-shared-key cisco
```

Fase 2 (IPsec)

Siga estas etapas para a configuração da Fase 2:

Semelhante à configuração na versão 9.x, você deve criar uma lista de acesso estendida para definir o tráfego de interesse.
```
access-list 100 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0 255.255.255.0
```
Defina um TS que contenha todos os algoritmos de criptografia e hash disponíveis (os problemas oferecidos têm um ponto de interrogação). Verifique se é idêntico ao que foi configurado do outro lado.
```
crypto ipsec transform-set myset esp-aes esp-sha-hmac
```
Configure um mapa de criptografia que contenha estes componentes:
- O endereço IP do par
- A lista de acesso definida que contenha o tráfego de interesse
- O TS
- Uma configuração opcional de PFS, que cria um novo par de chaves Diffie-Hellman usadas para proteger os dados (ambos os lados devem ser habilitados para PFS, para que a Fase 2 seja iniciada)

Aplique o mapa de criptografia na interface externa:

crypto map outside_map 20 set peer 172.16.1.1
crypto map outside_map 20 match address 100
crypto map outside_map 20 set transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

Isenção de NAT

Crie uma lista de acesso que defina o tráfego a ser isento das verificações de NAT. Nesta versão, ela parece semelhante à lista de acesso definida para o tráfego de interesse:

access-list nonat line 1 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0  255.255.255.0

Quando várias sub-redes forem usadas, adicione outra linha à mesma lista de acesso:

access-list nonat line 1 extended permit ip 10.3.3.0 255.255.255.0
 10.4.4.0 255.255.255.0

A lista de acesso é usada com o NAT, como mostrado aqui:

nat (inside) 0 access-list nonat

Observação: aqui, 'inside' se refere ao nome da interface interna na qual o ASA recebe o tráfego que corresponde à lista de acesso.

Exemplo de configuração completa

Esta é a configuração completa do site A:

crypto isakmp enable outside
crypto isakmp policy 10
 authentication pre-share
 encryption aes
 hash sha
 group 2
 lifetime 86400

tunnel-group 172.16.1.1 type ipsec-l2l
tunnel-group 172.16.1.1 ipsec-attributes
 pre-shared-key cisco

access-list 100 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0 255.255.255.0
crypto ipsec transform-set myset esp-aes esp-sha-hmac

crypto map outside_map 20 set peer
crypto map outside_map 20 match address 100
crypto map outside_map 20 set transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

access-list nonat line 1 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0  255.255.255.0

nat (inside) 0 access-list nonat

Política de grupo

As políticas de grupo são usadas para definir configurações específicas aplicáveis ao túnel. Essas políticas são usadas juntamente com o grupo de túneis.

A política de grupo pode ser definida como interna, o que significa que os atributos são extraídos do que é definido no ASA, ou pode ser definida como externa, na qual os atributos são consultados em um servidor externo. Este é o comando usado para definir a política de grupo:

group-policy SITE_A internal

Observação: Você pode definir vários atributos na política de grupo. Para obter uma lista de todos os atributos possíveis, consulte a seção Configuração de políticas de grupo dos Procedimentos selecionados da configuração de VPN do ASDM para o Cisco ASA 5500 Series, versão 5.2.

Atributos opcionais da política de grupo

O vpn-tunnel-protocol determina o tipo de túnel ao qual essas configurações devem ser aplicadas. Neste exemplo, o IPsec é usado:

vpn-tunnel-protocol ?
  group-policy mode commands/options:
  IPSec       IP Security Protocol
  l2tp-ipsec  L2TP using IPSec for security
  svc         SSL VPN Client
  webvpn      WebVPN

vpn-tunnel-protocol ipsec - Versions 8.2 and prior
vpn-tunnel-protocol ikev1 - Version 8.4 and later

Você tem a opção de configurar o túnel para que ele permaneça ocioso (sem tráfego) e não seja desativado. Para configurar essa opção, o comando vpn-idle-timeout o valor do atributo deve usar minutos ou você pode definir o valor para none, o que significa que o túnel nunca cai.

Aqui está um exemplo:

group-policy SITE_A attributes
 vpn-idle-timeout ?
 group-policy mode commands/options:
 <1-35791394>  Number of minutes
 none   IPsec VPN: Disable timeout and allow an unlimited idle period;

O default-group-policy sob os atributos gerais do grupo de túneis define a política de grupo que é usada para enviar determinadas configurações de política para o túnel que é estabelecido. As configurações padrão das opções definidas na política de grupo são derivadas de uma política de grupo geral padrão:

tunnel-group 172.16.1.1 general-attributes
 default-group-policy SITE_A

Verificar

Use as informações fornecidas nesta seção para verificar se a configuração funciona corretamente.

ASDM

Para visualizar o status do túnel a partir do ASDM, navegue até Monitoring > VPN. Estas informações são fornecidas:

O endereço IP do par
O protocolo usado para criar o túnel
O algoritmo de criptografia usado
A hora em que o túnel foi criado e o tempo de atividade
O número de pacotes recebidos e transferidos

Dica: clique em Refresh para exibir os valores mais recentes, pois os dados não são atualizados em tempo real.

Tunnel Status from the ASDM

CLI

Esta seção descreve como verificar a configuração por meio da CLI.

Fase 1

Digite este comando na CLI para verificar a configuração da Fase 1 no lado do site B (5515):

show crypto ikev1 sa

Active SA: 1
   Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
Total IKE SA: 1

1   IKE Peer: 192.168.1.1
    Type    : L2L             Role    : initiator
    Rekey   : no              State   : MM_ACTIVE

Digite este comando na CLI para verificar a configuração da Fase 1 no lado do site A (5510):

show crypto isakmp sa

Active SA: 1
   Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
Total IKE SA: 1

1   IKE Peer: 172.16.1.1
    Type    : L2L             Role    : initiator
    Rekey   : no              State   : MM_ACTIVE

Fase 2

O show crypto ipsec sa mostra as SAs IPsec que são criadas entre os correspondentes. O túnel criptografado é criado entre os endereços IP 192.168.1.1 e 172.16.1.1 para o tráfego que flui entre as redes 10.1.1.0 e 10.2.2.0. Você pode ver as duas SAs de ESP criadas para o tráfego de entrada e de saída. O cabeçalho de autenticação (AH) não é usado porque não há SAs de AH.

Digite este comando na CLI para verificar a configuração da Fase 2 no lado do site B (5515):

interface: FastEthernet0
Crypto map tag: outside_map, local addr. 172.16.1.1
 local ident (addr/mask/prot/port): (10.2.2.0/255.255.255.0/0/0)
 remote ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
 current_peer: 192.168.1.1
   PERMIT, flags={origin_is_acl,}
  #pkts encaps: 20, #pkts encrypt: 20, #pkts digest 20
  #pkts decaps: 20, #pkts decrypt: 20, #pkts verify 20
  #pkts compressed: 0, #pkts decompressed: 0
  #pkts not compressed: 0, #pkts compr. failed: 0,
  #pkts decompress failed: 0, #send errors 0, #recv errors 0
   local crypto endpt.: 172.16.1.1, remote crypto endpt.: 172.16.1.1
   path mtu 1500, media mtu 1500
   current outbound spi: 3D3
   inbound esp sas:
    spi: 0x136A010F(325714191)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      slot: 0, conn id: 3442, flow_id: 1443, crypto map: outside_map
      sa timing: remaining key lifetime (k/sec): (4608000/52)
      IV size: 8 bytes
      replay detection support: Y
   inbound ah sas:
   inbound pcp sas:
   inbound pcp sas:
   outbound esp sas:
    spi: 0x3D3(979)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      slot: 0, conn id: 3443, flow_id: 1444, crypto map: outside_map
      sa timing: remaining key lifetime (k/sec): (4608000/52)
      IV size: 8 bytes
      replay detection support: Y
   outbound ah sas:
   outbound pcp sas

Digite este comando na CLI para verificar a configuração da Fase 2 no lado do site A (5510):

interface: FastEthernet0
   Crypto map tag: outside_map, local addr. 192.168.1.1
  local ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
  remote ident (addr/mask/prot/port): (10.2.2.0/255.255.255.0/0/0)
  current_peer: 172.16.1.1
    PERMIT, flags={origin_is_acl,}
   #pkts encaps: 20, #pkts encrypt: 20, #pkts digest 20
   #pkts decaps: 20, #pkts decrypt: 20, #pkts verify 20
   #pkts compressed: 0, #pkts decompressed: 0
   #pkts not compressed: 0, #pkts compr. failed: 0,
   #pkts decompress failed: 0, #send errors 0, #recv errors 0
    local crypto endpt.: 192.168.1.1, remote crypto endpt.: 172.16.1.1
    path mtu 1500, media mtu 1500
    current outbound spi: 3D3
    inbound esp sas:
     spi: 0x136A010F(325714191)
       transform: esp-aes esp-sha-hmac ,
       in use settings ={Tunnel, }
       slot: 0, conn id: 3442, flow_id: 1443, crypto map: outside_map
       sa timing: remaining key lifetime (k/sec): (4608000/52)
       IV size: 8 bytes
       replay detection support: Y
    inbound ah sas:
    inbound pcp sas:
    inbound pcp sas:
    outbound esp sas:
     spi: 0x3D3(979)
       transform: esp-aes esp-sha-hmac ,
       in use settings ={Tunnel, }
       slot: 0, conn id: 3443, flow_id: 1444, crypto map: outside_map
       sa timing: remaining key lifetime (k/sec): (4608000/52)
       IV size: 8 bytes
       replay detection support: Y
    outbound ah sas:
    outbound pcp sas

Troubleshoot

Use as informações fornecidas nesta seção para solucionar problemas de configuração.

ASA versão 8.4 e posteriores

Digite estes comandos debug para determinar o local da falha de túnel:

debug crypto ikev1 127 (Fase 1)
debug crypto ipsec 127 (Fase 2)

Aqui está um exemplo completo de saída de depuração:

IPSEC(crypto_map_check)-3: Looking for crypto map matching 5-tuple: Prot=1,
 saddr=10.2.2.1, sport=19038, daddr=10.1.1.1, dport=19038
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 20: matched.
Feb 13 23:48:56 [IKEv1 DEBUG]Pitcher: received a key acquire message, spi 0x0
IPSEC(crypto_map_check)-3: Looking for crypto map matching 5-tuple: Prot=1,
 saddr=10.2.2.1, sport=19038, daddr=10.1.1.1, dport=19038
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 20: matched.
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE Initiator: New Phase 1, Intf NP
 Identity Ifc, IKE Peer 192.168.1.1  local Proxy Address 10.2.2.0, remote Proxy
 Address 10.1.1.0,  Crypto map (outside_map) Feb 13 23:48:56 [IKEv1 DEBUG]IP =
 192.168.1.1, constructing ISAKMP SA payload Feb 13 23:48:56 [IKEv1 DEBUG]IP =
 192.168.1.1, constructing NAT-Traversal VID ver 02 payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Traversal VID
 ver 03 payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Traversal VID
 ver RFC payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing Fragmentation VID +
 extended capabilities payload
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + NONE (0) total length : 172
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0) total
 length : 132
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Oakley proposal is acceptable
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received NAT-Traversal ver 02 VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Fragmentation VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, IKE Peer included IKE
 fragmentation capability flags:  Main Mode: True  Aggressive Mode:  True
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing ke payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing Cisco Unity
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing xauth V6
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Send IOS VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Constructing ASA spoofing IOS
 Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Send Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing ke payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing ISA_KE payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]?IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Cisco Unity client VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received xauth V6 VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Processing VPN3000/ASA spoofing
 IOS Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Altiga/Cisco
 VPN3000/Cisco ASA GW VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing NAT-Discovery payload
!
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Connection landed on tunnel_group
 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]!Group = 192.168.1.1, IP = 192.168.1.1, Generating
 keys for Initiator...
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, constructing
 ID payload
Feb 13 23:48:56 [IKEv1 DEBUG]!Group = 192.168.1.1, IP = 192.168.1.1, constructing
 hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Computing
 hash for ISAKMP
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Constructing IOS keep alive
 payload: proposal=32767/32767 sec.
!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/3/10 ms
ciscoasa# Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing dpd vid payload
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) +
 NONE (0) total length : 96
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, Automatic NAT
 Detection Status: Remote end is NOT behind a NAT device This end is NOT behind
 a NAT device
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) +
 NONE (0) total length : 96
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, processing
 ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR ID received 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Computing
 hash for ISAKMP
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Processing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, processing
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Received
 DPD VID
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Connection landed on tunnel_group
 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Oakley
 begin quick mode
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1, IKE
 Initiator starting QM: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, PHASE 1 COMPLETED
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Keep-alive type for this connection: DPD
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Starting P1
 rekey timer: 73440 seconds.
IPSEC: New embryonic SA created @ 0x75298588,
   SCB: 0x75C34F18,
   Direction: inbound
   SPI      : 0x03FC9DB7
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 IKE got SPI from key engine: SPI = 0x03fc9db7
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 oakley constucting quick mode
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing blank hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing IPSec SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing IPSec nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing proxy ID
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Transmitting Proxy Id:
   Local subnet:  10.2.2.0  mask 255.255.255.0 Protocol 0  Port 0
   Remote subnet: 10.1.1.0  Mask 255.255.255.0 Protocol 0  Port 0
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 IKE Initiator sending Initial Contact
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1,
 IP = 192.168.1.1, constructing qm hash payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1,
 IP = 192.168.1.1, IKE Initiator sending 1st QM pkt: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) +
 NOTIFY (11) + NONE (0) total length : 200
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE (0)
 total length : 172
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.2.2.0--255.255.255.0
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.1.1.0--255.255.255.0
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 loading all IPSEC SAs
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Generating Quick Mode Key!
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 NP encrypt rule look up for crypto map outside_map 20 matching ACL
 100: returned cs_id=6ef246d0; encrypt_rule=752972d0;
 tunnelFlow_rule=75ac8020
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Generating Quick Mode Key!
IPSEC: New embryonic SA created @ 0x6f0e03f0,
   SCB: 0x75B6DD00,
   Direction: outbound
   SPI      : 0x1BA0C55C
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
IPSEC: Completed host OBSA update, SPI 0x1BA0C55C
IPSEC: Creating outbound VPN context, SPI 0x1BA0C55C
   Flags: 0x00000005
   SA   : 0x6f0e03f0
   SPI  : 0x1BA0C55C
   MTU  : 1500 bytes
   VCID : 0x00000000
   Peer : 0x00000000
   SCB  : 0x0B47D387
   Channel: 0x6ef0a5c0
IPSEC: Completed outbound VPN context, SPI 0x1BA0C55C
   VPN handle: 0x0000f614
IPSEC: New outbound encrypt rule, SPI 0x1BA0C55C
   Src addr: 10.2.2.0
   Src mask: 255.255.255.0
   Dst addr: 10.1.1.0
   Dst mask: 255.255.255.0
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 0
   Use protocol: false
   SPI: 0x00000000
   Use SPI: false
IPSEC: Completed outbound encrypt rule, SPI 0x1BA0C55C
   Rule ID: 0x74e1c558
IPSEC: New outbound permit rule, SPI 0x1BA0C55C
   Src addr: 172.16.1.1
   Src mask: 255.255.255.255
   Dst addr: 192.168.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x1BA0C55C
   Use SPI: true
IPSEC: Completed outbound permit rule, SPI 0x1BA0C55C
   Rule ID: 0x6f0dec80
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, NP encrypt rule
 look up for crypto map outside_map 20 matching ACL 100: returned cs_id=6ef246d0;
 encrypt_rule=752972d0; tunnelFlow_rule=75ac8020
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, Security negotiation
 complete for LAN-to-LAN Group (192.168.1.1)  Initiator, Inbound SPI = 0x03fc9db7,
 Outbound SPI = 0x1ba0c55c
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, oakley
 constructing final quick mode
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1, IKE Initiator
 sending 3rd QM pkt: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + NONE (0) total length : 76
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, IKE got a KEY_ADD
 msg for SA: SPI = 0x1ba0c55c
IPSEC: New embryonic SA created @ 0x75298588,
   SCB: 0x75C34F18,
   Direction: inbound
   SPI      : 0x03FC9DB7
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
IPSEC: Completed host IBSA update, SPI 0x03FC9DB7
IPSEC: Creating inbound VPN context, SPI 0x03FC9DB7
   Flags: 0x00000006
   SA   : 0x75298588
   SPI  : 0x03FC9DB7
   MTU  : 0 bytes
   VCID : 0x00000000
   Peer : 0x0000F614
   SCB  : 0x0B4707C7
   Channel: 0x6ef0a5c0
IPSEC: Completed inbound VPN context, SPI 0x03FC9DB7
   VPN handle: 0x00011f6c
IPSEC: Updating outbound VPN context 0x0000F614, SPI 0x1BA0C55C
   Flags: 0x00000005
   SA   : 0x6f0e03f0
   SPI  : 0x1BA0C55C
   MTU  : 1500 bytes
   VCID : 0x00000000
   Peer : 0x00011F6C
   SCB  : 0x0B47D387
   Channel: 0x6ef0a5c0
IPSEC: Completed outbound VPN context, SPI 0x1BA0C55C
   VPN handle: 0x0000f614
IPSEC: Completed outbound inner rule, SPI 0x1BA0C55C
   Rule ID: 0x74e1c558
IPSEC: Completed outbound outer SPD rule, SPI 0x1BA0C55C
   Rule ID: 0x6f0dec80
IPSEC: New inbound tunnel flow rule, SPI 0x03FC9DB7
   Src addr: 10.1.1.0
   Src mask: 255.255.255.0
   Dst addr: 10.2.2.0
   Dst mask: 255.255.255.0
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 0
   Use protocol: false
   SPI: 0x00000000
   Use SPI: false
IPSEC: Completed inbound tunnel flow rule, SPI 0x03FC9DB7
   Rule ID: 0x74e1b4a0
IPSEC: New inbound decrypt rule, SPI 0x03FC9DB7
   Src addr: 192.168.1.1
   Src mask: 255.255.255.255
   Dst addr: 172.16.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x03FC9DB7
   Use SPI: true
IPSEC: Completed inbound decrypt rule, SPI 0x03FC9DB7
   Rule ID: 0x6f0de830
IPSEC: New inbound permit rule, SPI 0x03FC9DB7
   Src addr: 192.168.1.1
   Src mask: 255.255.255.255
   Dst addr: 172.16.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x03FC9DB7
   Use SPI: true
IPSEC: Completed inbound permit rule, SPI 0x03FC9DB7
   Rule ID: 0x6f0de8d8
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Pitcher:
 received KEY_UPDATE, spi 0x3fc9db7
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Starting
 P2 rekey timer: 24480 seconds.
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, PHASE 2
 COMPLETED (msgid=4c073b21)

ASA versão 8.3 e anteriores

Digite estes comandos debug para determinar o local da falha de túnel:

debug crypto isakmp 127 (Fase 1)
debug crypto ipsec 127 (Fase 2)

Aqui está um exemplo completo de saída de depuração:

Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 NONE (0) total length : 172
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Oakley proposal is acceptable
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal ver 02 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal ver 03 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal RFC VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Fragmentation VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, IKE Peer included IKE fragmentation
 capability flags:  Main Mode:        True  Aggressive Mode:  True
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing IKE SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, IKE SA Proposal # 1, Transform # 1
 acceptable  Matches global IKE entry # 1
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing ISAKMP SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Traversal VID ver
 02 payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing Fragmentation VID +
 extended capabilities payload
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0) total length : 132
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing ke payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing ISA_KE payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Cisco Unity client VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received xauth V6 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Processing VPN3000/ASA spoofing IOS
 Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing ke payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing Cisco Unity VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing xauth V6 VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Send IOS VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Constructing ASA spoofing IOS Vendor
 ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Send Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Connection landed on tunnel_group 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating keys
 for Responder...
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) + NONE (0)
 total length : 96
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1, ID_IPV4_ADDR
 ID received 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Computing
 hash for ISAKMP
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Processing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Received DPD VID
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Automatic NAT Detection
 Status:     Remote end is NOT behind a NAT device     This   end is NOT behind
 a NAT device
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Connection landed on tunnel_group 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing ID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 Computing hash for ISAKMP
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Constructing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing dpd vid payload
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) + NONE (0)
 total length : 96
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, PHASE 1 COMPLETED
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Keep-alive type for this connection: DPD
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Starting P1
 rekey timer: 82080 seconds.
Feb 13 04:19:53 [IKEv1 DECODE]: IP = 172.16.1.1, IKE Responder starting QM: msg id =
 4c073b21
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) +
 ID (5) + NOTIFY (11) + NONE (0) total length : 200
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.2.2.0--255.255.255.0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Received remote IP
 Proxy Subnet data in ID Payload:   Address 10.2.2.0, Mask 255.255.255.0,
 Protocol 0, Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.1.1.0--255.255.255.0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Received local IP
 Proxy Subnet data in ID Payload:   Address 10.1.1.0, Mask 255.255.255.0,
 Protocol 0, Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 notify payload
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, QM IsRekeyed old sa
 not found by addr
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Static Crypto Map
 check, checking map = outside_map, seq = 20...
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Static Crypto Map
 check, map outside_map, seq = 20 is a successful match
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, IKE Remote Peer
 configured for crypto map: outside_map
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 IPSec SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IPSec SA
 Proposal # 1, Transform # 1 acceptable  Matches global IPSec SA entry # 20
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, IKE: requesting SPI!
IPSEC: New embryonic SA created @ 0xAB5C63A8,
    SCB: 0xABD54E98,
    Direction: inbound
    SPI      : 0x1BA0C55C
    Session ID: 0x00004000
    VPIF num  : 0x00000001
    Tunnel type: l2l
    Protocol   : esp
    Lifetime   : 240 seconds
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IKE got SPI
 from key engine: SPI = 0x1ba0c55c
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, oakley
 constucting quick mode
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 blank hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 IPSec SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 IPSec nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 proxy ID
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Transmitting
 Proxy Id:
   Remote subnet: 10.2.2.0  Mask 255.255.255.0 Protocol 0  Port 0
   Local subnet:  10.1.1.0  mask 255.255.255.0 Protocol 0  Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 qm hash payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1, IKE Responder
 sending 2nd QM pkt: msg id = 4c073b21
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) +
 ID (5) + NONE (0) total length : 172
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + NONE (0) total length : 52
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, loading all
 IPSEC SAs
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating
 Quick Mode Key!
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, NP encrypt
 rule look up for crypto map outside_map 20 matching ACL 100: returned
 cs_id=ab9302f0; rule=ab9309b0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating
 Quick Mode Key!
IPSEC: New embryonic SA created @ 0xAB570B58,
    SCB: 0xABD55378,
    Direction: outbound
    SPI      : 0x03FC9DB7
    Session ID: 0x00004000
    VPIF num  : 0x00000001
    Tunnel type: l2l
    Protocol   : esp
    Lifetime   : 240 seconds
IPSEC: Completed host OBSA update, SPI 0x03FC9DB7
IPSEC: Creating outbound VPN context, SPI 0x03FC9DB7
    Flags: 0x00000005
    SA   : 0xAB570B58
    SPI  : 0x03FC9DB7
    MTU  : 1500 bytes
    VCID : 0x00000000
    Peer : 0x00000000
    SCB  : 0x01512E71
    Channel: 0xA7A98400
IPSEC: Completed outbound VPN context, SPI 0x03FC9DB7
    VPN handle: 0x0000F99C
IPSEC: New outbound encrypt rule, SPI 0x03FC9DB7
    Src addr: 10.1.1.0
    Src mask: 255.255.255.0
    Dst addr: 10.2.2.0
    Dst mask: 255.255.255.0
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 0
    Use protocol: false
    SPI: 0x00000000
    Use SPI: false
IPSEC: Completed outbound encrypt rule, SPI 0x03FC9DB7
    Rule ID: 0xABD557B0
IPSEC: New outbound permit rule, SPI 0x03FC9DB7
    Src addr: 192.168.1.1
    Src mask: 255.255.255.255
    Dst addr: 172.16.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x03FC9DB7
    Use SPI: true
IPSEC: Completed outbound permit rule, SPI 0x03FC9DB7
    Rule ID: 0xABD55848
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, NP encrypt rule
 look up for crypto map outside_map 20 matching ACL 100: returned cs_id=ab9302f0;
 rule=ab9309b0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Security negotiation
 complete for LAN-to-LAN Group (172.16.1.1)  Responder, Inbound SPI = 0x1ba0c55c,
 Outbound SPI = 0x03fc9db7
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IKE got a
 KEY_ADD msg for SA: SPI = 0x03fc9db7
IPSEC: Completed host IBSA update, SPI 0x1BA0C55C
IPSEC: Creating inbound VPN context, SPI 0x1BA0C55C
    Flags: 0x00000006
    SA   : 0xAB5C63A8
    SPI  : 0x1BA0C55C
    MTU  : 0 bytes
    VCID : 0x00000000
    Peer : 0x0000F99C
    SCB  : 0x0150B419
    Channel: 0xA7A98400
IPSEC: Completed inbound VPN context, SPI 0x1BA0C55C
    VPN handle: 0x0001169C
IPSEC: Updating outbound VPN context 0x0000F99C, SPI 0x03FC9DB7
    Flags: 0x00000005
    SA   : 0xAB570B58
    SPI  : 0x03FC9DB7
    MTU  : 1500 bytes
    VCID : 0x00000000
    Peer : 0x0001169C
    SCB  : 0x01512E71
    Channel: 0xA7A98400
IPSEC: Completed outbound VPN context, SPI 0x03FC9DB7
    VPN handle: 0x0000F99C
IPSEC: Completed outbound inner rule, SPI 0x03FC9DB7
    Rule ID: 0xABD557B0
IPSEC: Completed outbound outer SPD rule, SPI 0x03FC9DB7
    Rule ID: 0xABD55848
IPSEC: New inbound tunnel flow rule, SPI 0x1BA0C55C
    Src addr: 10.2.2.0
    Src mask: 255.255.255.0
    Dst addr: 10.1.1.0
    Dst mask: 255.255.255.0
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 0
    Use protocol: false
    SPI: 0x00000000
    Use SPI: false
IPSEC: Completed inbound tunnel flow rule, SPI 0x1BA0C55C
    Rule ID: 0xAB8D98A8
IPSEC: New inbound decrypt rule, SPI 0x1BA0C55C
    Src addr: 172.16.1.1
    Src mask: 255.255.255.255
    Dst addr: 192.168.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x1BA0C55C
    Use SPI: true
IPSEC: Completed inbound decrypt rule, SPI 0x1BA0C55C
    Rule ID: 0xABD55CB0
IPSEC: New inbound permit rule, SPI 0x1BA0C55C
    Src addr: 172.16.1.1
    Src mask: 255.255.255.255
    Dst addr: 192.168.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x1BA0C55C
    Use SPI: true
IPSEC: Completed inbound permit rule, SPI 0x1BA0C55C
    Rule ID: 0xABD55D48
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Pitcher: received
 KEY_UPDATE, spi 0x1ba0c55c
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Starting P2 rekey
 timer: 27360 seconds.
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, PHASE 2 COMPLETED
 (msgid=4c073b21)

Histórico de revisões

Revisão	Data de publicação	Comentários
1.0	10-Jul-2015	Versão inicial

Colaborado por engenheiros da Cisco

Venkata Aditya B
Engenheiro do Cisco TAC
Rahul Govindan
Engenheiro do Cisco TAC

Este documento lhe foi útil?

Feedback

Contate a Cisco

Abrir um caso de suporte
(É necessário um Contrato de Serviço da Cisco)

Configurar túneis de site a site IPsec IKEv1 com o ASDM ou a CLI no ASA

Opções de download

Linguagem imparcial

Sobre esta tradução

Contents

Introduction

Prerequisites

Requirements

Componentes Utilizados

Configurar

Diagrama de Rede

Configurar por meio do assistente de VPN do ASDM

Configurar por meio da CLI

Configurar o site B para ASA versão 8.4 e posteriores

Configurar o site A para ASA versão 8.2 e anteriores

Política de grupo

Verificar

ASDM

CLI

Fase 1

Fase 2

Troubleshoot

ASA versão 8.4 e posteriores

ASA versão 8.3 e anteriores

Histórico de revisões

Colaborado por engenheiros da Cisco

Este documento lhe foi útil?

Contate a Cisco

Este documento se refere a estes produtos
