Configurar túneis Umbrella SIG para cenários ativo/backup ou ativo/ativo

Introdução

Este documento descreve como configurar Cisco Umbrella Secure Internet Gateway (SIG) túneis com IPsec em ambos Active/Active e Active/Standby.

Pré-requisitos

Requisitos

A Cisco recomenda o conhecimento destes tópicos:

• Cisco Umbrella
• negociação de IPsec

• Rede de longa distância definida por software da Cisco (SD-WAN)

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Cisco vManage versão 20.4.2
• Roteador Cisco WAN Edge C1117-4PW* versão 17.4.2

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

Visão geral do Cisco Umbrella SIG

Cisco Umbrella é um serviço de segurança fornecido em nuvem que reúne funções essenciais.

Umbrella unifica o gateway seguro da Web, a segurança de DNS, o firewall fornecido na nuvem, a funcionalidade do agente de segurança de acesso à nuvem e a inteligência contra ameaças.

A inspeção e o controle profundos garantem a conformidade com políticas da Web de uso aceitável e protegem contra ameaças da Internet.

Os roteadores SD-WAN podem se integrar com os Secure Internet Gateways (SIG), que fazem a maior parte do processamento para proteger o tráfego empresarial.

Quando o SIG é configurado, todo o tráfego do cliente, com base em rotas ou políticas, é encaminhado ao SIG.

Limitação de largura de banda do túnel Umbrella SIG

Cada túnel IPsec IKEv2 para o Umbrella o headend é limitado a aproximadamente 250 Mbps, portanto, se vários túneis forem criados e a carga balancear o tráfego, eles superarão essas limitações caso seja necessária uma largura de banda maior.

Até quatro High Availability pares de túneis podem ser criados.

Obtenha as informações do portal Cisco Umbrella

Para prosseguir com a integração do SIG, um Umbrella É necessária uma conta com o pacote SIG Essentials.

Obtenha a chave e a chave secreta

A chave e a chave secreta podem ser geradas no momento em que você recebe a Umbrella Management API KEY (esta chave está em 'Legacy Keys'). Se você não se lembra ou não salvou a chave secreta, clique em atualizar.

Cuidado: se o botão Atualizar for clicado, uma atualização dessas chaves será necessária em todos os dispositivos; a atualização não será recomendada se houver dispositivos em uso.

Obtenha a ID da sua organização

A ID da organização pode ser facilmente obtida ao fazer login no Umbrella na barra de endereços do navegador.

Criar túneis Umbrella SIG com cenário ativo/de backup

Observação: Roteamento de túnel IPsec/GRE e balanceamento de carga usando ECMP: esse recurso está disponível no vManage 20.4.1 e posteriores, ele permite que você use o modelo SIG para orientar o tráfego de aplicativos para a Cisco Umbrella ou um provedor de SIG de terceiros

Observação: suporte para Zscaler Automatic Provisioning: esse recurso está disponível no vManage 20.5.1 e posteriores, isso automatiza o provisionamento de túneis de roteadores Cisco SD-WAN para Zscaler, com o uso de credenciais de API de parceiro Zscaler.

Para configurar os túneis automáticos SIG, é necessário criar/atualizar alguns modelos:

• Crie um modelo de recurso de Credenciais SIG.
• Crie duas interfaces de loopback para ligar os túneis SIG (aplicável apenas com mais de uma) Active túnel ao mesmo tempo - Active/Active cenário).
• Crie um modelo de recurso SIG.
• Edite o Modelo de VPN do lado do serviço para injetar um Service Route.

Observação: certifique-se de que as portas UDP 4500 e 500 sejam permitidas em qualquer dispositivo upstream.

As configurações do modelo mudam com o Active/Backup e o Active/Active cenários para os quais ambos os cenários são explicados e expostos separadamente.

Etapa 1. Crie um Modelo de Recurso de Credenciais SIG.

Vá para o modelo de recurso e clique em Edit.

Na seção de Additional templates, clique em Cisco SIG Credentials. A opção é mostrada na imagem.

 Dê um nome e uma descrição para o modelo.

Etapa 2. Crie um Modelo de Recurso SIG.

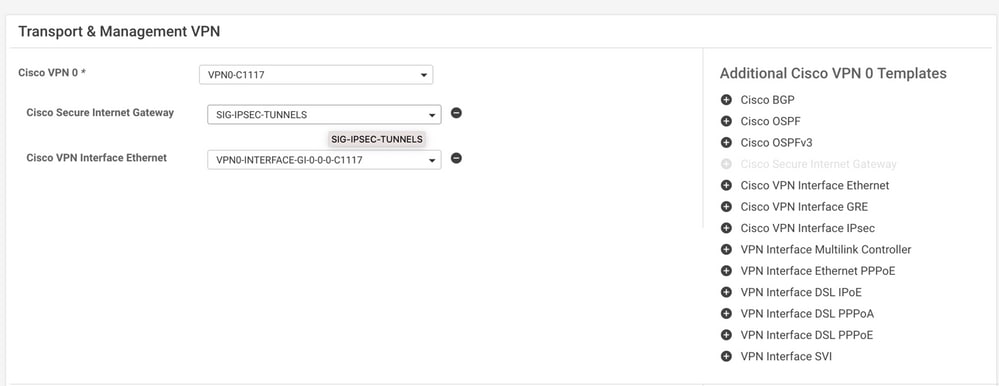

Navegue até o modelo de recurso e, na seção Transport & Management VPN selecione o modelo de recurso Cisco Secure Internet Gateway.

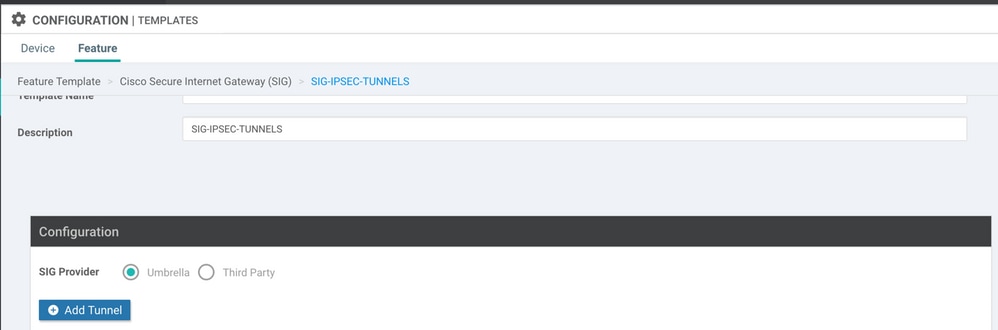

Dê um nome e uma descrição para o modelo.

Etapa 3. Selecione seu provedor SIG para o túnel principal.

Clique em Add Tunnel.

Configure os detalhes básicos e mantenha Data-Center como Primarye clique em Add.

Etapa 4. Adicione o túnel secundário.

Adicione uma segunda configuração de túnel, use Data-Center como Secondary desta vez e o nome da interface como ipsec2.

A configuração do vManage aparece como mostrado aqui:

Etapa 5. Crie um par de alta disponibilidade.

No âmbito do High Availability selecione o túnel ipsec1 como Ativo e o túnel ipsec2 como Backup.

Observação: até 4 High Availability pares de túneis e um máximo de 4 túneis ativos podem ser criados ao mesmo tempo.

Etapa 6. Edite o Modelo de VPN do lado do serviço para Injetar uma Rota de Serviço.

Navegue até a página Service VPN seção e, dentro do Service VPN modelo, navegue até a seção Service Route e adicionar um 0.0.0.0 com SIG Service Route. Para este documento, o VRF/VPN 10 é usado.

A rota 0.0.0.0 SIG é exibida como mostrado aqui.

Observação: para que o tráfego do serviço realmente saia, o NAT precisa ser configurado na interface da WAN.



  Anexe este modelo ao dispositivo e envie a configuração por push:

Configuração do roteador de borda WAN para cenário ativo/de backup

system
   host-name             <HOSTNAME>
   system-ip             <SYSTEM-IP>
   overlay-id            1
   site-id               <SITE-ID>
   sp-organization-name  <ORG-NAME>
   organization-name     <SP-ORG-NAME>
   vbond <VBOND-IP> port 12346
  !
  secure-internet-gateway
   umbrella org-id <UMBRELLA-ORG-ID>
   umbrella api-key <UMBRELLA-API-KEY-INFO>
   umbrella api-secret <UMBRELLA-SECRET-INFO>
  !
  sdwan
   service sig vrf global
    ha-pairs
     interface-pair Tunnel100001 active-interface-weight 1 Tunnel100002 backup-interface-weight 1
    !
   !
   interface GigabitEthernet0/0/0
    tunnel-interface
     encapsulation ipsec weight 1
     no border
     color biz-internet
     no last-resort-circuit
     no low-bandwidth-link
     no vbond-as-stun-server
     vmanage-connection-preference 5
     port-hop
     carrier                       default
     nat-refresh-interval          5
     hello-interval                1000
     hello-tolerance               12
     allow-service all
     no allow-service bgp
     allow-service dhcp
     allow-service dns
     allow-service icmp
     no allow-service sshd
     no allow-service netconf
     no allow-service ntp
     no allow-service ospf
     no allow-service stun
     allow-service https
     no allow-service snmp
     no allow-service bfd
    exit
   exit
   interface Tunnel100001
    tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface GigabitEthernet0/0/0
   exit
   interface Tunnel100002
    tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference secondary-dc source-interface GigabitEthernet0/0/0
   exit
   appqoe
    no tcpopt enable
   !
  security
   ipsec
    rekey               86400
    replay-window       512
    authentication-type sha1-hmac ah-sha1-hmac
   !
  !
  service tcp-keepalives-in
  service tcp-keepalives-out
  no service tcp-small-servers
  no service udp-small-servers
  hostname <DEVICE-HOSTNAME>
  username admin privilege 15 secret 9 <SECRET-PASSWORD>
  vrf definition 10
   rd 1:10
   address-family ipv4
    route-target export 1:10
    route-target import 1:10
    exit-address-family
   !
   address-family ipv6
    exit-address-family
   !
  !
  vrf definition Mgmt-intf
   description Transport VPN
   rd          1:512
   address-family ipv4
    route-target export 1:512
    route-target import 1:512
    exit-address-family
   !
   address-family ipv6
    exit-address-family
   !
  !
  ip sdwan route vrf 10 0.0.0.0/0 service sig
  no ip http server
  no ip http secure-server
  no ip http ctc authentication
  ip nat settings central-policy
  vlan 10
  exit
  interface GigabitEthernet0/0/0
   no shutdown
   arp timeout 1200
   ip address dhcp client-id GigabitEthernet0/0/0
   no ip redirects
   ip dhcp client default-router distance 1
   ip mtu    1500
   load-interval 30
   mtu           1500
  exit
  interface GigabitEthernet0/1/0
   switchport access vlan 10
   switchport mode access
   no shutdown
  exit
  interface GigabitEthernet0/1/1
   switchport mode access
   no shutdown
  exit
  interface Vlan10
   no shutdown
   arp timeout 1200
   vrf forwarding 10
   ip address <VLAN-IP-ADDRESS> <MASK>
   ip mtu 1500
   ip nbar protocol-discovery
  exit
  interface Tunnel0
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   no ip redirects
   ipv6 unnumbered GigabitEthernet0/0/0
   no ipv6 redirects
   tunnel source GigabitEthernet0/0/0
   tunnel mode sdwan
  exit
  interface Tunnel100001
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   ip mtu     1400
   tunnel source GigabitEthernet0/0/0
   tunnel destination dynamic
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile if-ipsec1-ipsec-profile
   tunnel vrf multiplexing
  exit
  interface Tunnel100002
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   ip mtu     1400
   tunnel source GigabitEthernet0/0/0
   tunnel destination dynamic
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile if-ipsec2-ipsec-profile
   tunnel vrf multiplexing
  exit
  clock timezone UTC 0 0
  logging persistent size 104857600 filesize 10485760
  logging buffered 512000
  logging console
  no logging rate-limit
  aaa authentication log in default local
  aaa authorization exec default local
  aaa session-id common
  mac address-table aging-time 300
  no crypto ikev2 diagnose error
  crypto ikev2 policy policy1-global
   proposal p1-global
  !
  crypto ikev2 profile if-ipsec1-ikev2-profile
   no config-exchange request
   dpd 10 3 on-demand
   dynamic
   lifetime 86400
  !
  crypto ikev2 profile if-ipsec2-ikev2-profile
   no config-exchange request
   dpd 10 3 on-demand
   dynamic
   lifetime 86400
  !
  crypto ikev2 proposal p1-global
   encryption aes-cbc-128 aes-cbc-256
   group 14 15 16
   integrity sha1 sha256 sha384 sha512
  !
  crypto ipsec transform-set if-ipsec1-ikev2-transform esp-gcm 256
   mode tunnel
  !
  crypto ipsec transform-set if-ipsec2-ikev2-transform esp-gcm 256
   mode tunnel
  !
  crypto ipsec profile if-ipsec1-ipsec-profile
   set ikev2-profile if-ipsec1-ikev2-profile
   set transform-set if-ipsec1-ikev2-transform
   set security-association lifetime kilobytes disable
   set security-association lifetime seconds 3600
   set security-association replay window-size 512
  !
  crypto ipsec profile if-ipsec2-ipsec-profile
   set ikev2-profile if-ipsec2-ikev2-profile
   set transform-set if-ipsec2-ikev2-transform
   set security-association lifetime kilobytes disable
   set security-association lifetime seconds 3600
   set security-association replay window-size 512
  !
  no crypto isakmp diagnose error
  no network-clock revertive

Criar túneis Umbrella SIG com cenário ativo/ativo

Etapa 1. Crie um Modelo de Recurso de Credenciais SIG.

Navegue até o modelo de recurso e clique em Edit

Na seção de Additional templates, selecione Cisco SIG Credentials. A opção é mostrada na imagem.

 Dê um nome e uma descrição para o modelo.

Etapa 2. Crie duas interfaces de loopback para conectar os túneis SIG.

Observação: crie uma interface de loopback para cada túnel SIG configurado no modo ativo, isso é necessário porque cada túnel precisa de um ID IKE exclusivo.

Observação: este cenário é Ativo/Ativo, portanto, dois Loopbacks são criados.

 Configure o nome da interface e o endereço IPv4 para o Loopback.

Observação: o endereço IP configurado para o loopback é um endereço fictício.

 

Crie o segundo modelo de Loopback e anexe-o ao modelo do dispositivo. O modelo do dispositivo deve ter dois modelos de loopback anexados:

Etapa 3. Crie um Modelo de Recurso SIG.

Navegue até o modelo de recurso SIG e, na seção Transport & Management VPN selecionar Cisco Secure Internet Gateway modelo de recurso.

Etapa 4. Selecione o provedor SIG para o túnel principal.

Clique em Add Tunnel.

Configure os detalhes básicos e mantenha Data-Center como Primary.

Observação: o parâmetro Tunnel Source Interface é o Loopback (para este documento Loopback1) e como Tunnel Route-via Interface a interface física (para este documento GigabitEthernet0/0/0)

Etapa 5. Adicione o túnel secundário.

Adicione uma segunda configuração de túnel, use Data-Center como Primary e o nome da interface como ipsec2.

A configuração do vManage aparece como mostrado aqui:

Etapa 6. Crie Dois Pares De Alta Disponibilidade.

No âmbito do High Availability , crie duas High Availability pares.

• No primeiro par HA, selecione o ipsec1 como Ativo e selecione None para backup.
• No segundo par HA, selecione ipsec2 como Ative (Ativo) e selecione None e para backup.

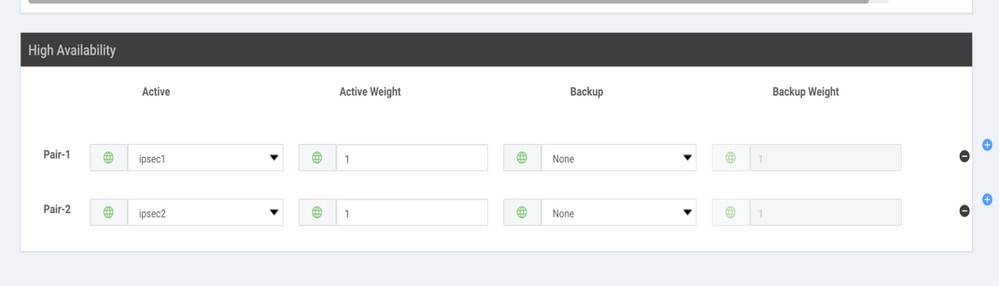

A configuração do vManage para High Availability aparece como mostrado:

O modelo de dispositivo tem os dois modelos de loopback e o modelo de recurso SIG anexado também.

Passo 7. Edite o Modelo de VPN do lado do serviço para Injetar uma Rota de Serviço.

Navegue até a página Service VPN e no modelo VPN of service, navegue até a seção Service Route e adicionar um 0.0.0.0 com SIGService Route

A rota SIG 0.0.0.0 aparece como mostrado aqui.

Observação: para que o tráfego do serviço realmente saia, o NAT precisa ser configurado na interface da WAN.

Anexe esse modelo ao dispositivo e envie a configuração por push.

Configuração do roteador de borda WAN para cenário ativo/ativo

system
 host-name <HOSTNAME>
 system-ip <SYSTEM-IP>
 overlay-id 1
 site-id <SITE-ID>
 sp-organization-name <ORG-NAME>
 organization-name <SP-ORG-NAME>
 vbond <VBOND-IP> port 12346
!
secure-internet-gateway
 umbrella org-id <UMBRELLA-ORG-ID>
 umbrella api-key <UMBRELLA-API-KEY-INFO>
 umbrella api-secret <UMBRELLA-SECRET-INFO>
!
sdwan
 service sig vrf global
  ha-pairs
  interface-pair Tunnel100001 active-interface-weight 1 None backup-interface-weight 1
  interface-pair Tunnel100002 active-interface-weight 1 None backup-interface-weight 1
!
interface GigabitEthernet0/0/0
 tunnel-interface
  encapsulation ipsec weight 1
  no border
  color biz-internet
  no last-resort-circuit
  no low-bandwidth-link
  no vbond-as-stun-server
  vmanage-connection-preference 5
  port-hop
  carrier default
  nat-refresh-interval 5
  hello-interval 1000
  hello-tolerance 12
  allow-service all
  no allow-service bgp
  allow-service dhcp
  allow-service dns
  allow-service icmp
  no allow-service sshd
  no allow-service netconf
  no allow-service ntp
  no allow-service ospf
  no allow-service stun
  allow-service https
  no allow-service snmp
  no allow-service bfd
 exit
exit
interface Tunnel100001
 tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface Loopback1
exit
interface Tunnel100002
 tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface Loopback2
exit
appqoe
no tcpopt enable
!
security
ipsec
rekey 86400
replay-window 512
authentication-type sha1-hmac ah-sha1-hmac
!
!
service tcp-keepalives-in
service tcp-keepalives-out
no service tcp-small-servers
no service udp-small-servers
hostname <DEVICE HOSTNAME>
username admin privilege 15 secret 9 <secret-password>
vrf definition 10
 rd 1:10
 address-family ipv4
 route-target export 1:10
 route-target import 1:10
 exit-address-family
!
 address-family ipv6
 exit-address-family
!
!
vrf definition Mgmt-intf
 description Transport VPN
 rd 1:512
 address-family ipv4
 route-target export 1:512
 route-target import 1:512
 exit-address-family
!
 address-family ipv6
 exit-address-family
!
no ip source-route
ip sdwan route vrf 10 0.0.0.0/0 service sig
ip nat inside source list nat-dia-vpn-hop-access-list interface GigabitEthernet0/0/0 overload
ip nat translation tcp-timeout 3600
ip nat translation udp-timeout 60
ip nat settings central-policy
vlan 10
exit
interface GigabitEthernet0/0/0
 no shutdown
 arp timeout 1200
 ip address dhcp client-id GigabitEthernet0/0/0
 no ip redirects
 ip dhcp client default-router distance 1
 ip mtu 1500
 ip nat outside
 load-interval 30
 mtu 1500
exit
interface GigabitEthernet0/1/0
 switchport access vlan 10
 switchport mode access
 no shutdown
 exit
interface Loopback1
 no shutdown
 arp timeout 1200
 ip address 10.20.20.1 255.255.255.255
 ip mtu 1500
 exit
interface Loopback2
 no shutdown
 arp timeout 1200
 ip address 10.10.10.1 255.255.255.255
 ip mtu 1500
 exit
interface Vlan10
 no shutdown
 arp timeout 1200
 vrf forwarding 10
 ip address 10.1.1.1 255.255.255.252
 ip mtu 1500
 ip nbar protocol-discovery
exit
interface Tunnel0
 no shutdown
 ip unnumbered GigabitEthernet0/0/0
 no ip redirects
 ipv6 unnumbered GigabitEthernet0/0/0
 no ipv6 redirects
 tunnel source GigabitEthernet0/0/0
 tunnel mode sdwan
exit
interface Tunnel100001
 no shutdown
 ip unnumbered Loopback1
 ip mtu 1400
 tunnel source Loopback1
 tunnel destination dynamic
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile if-ipsec1-ipsec-profile
 tunnel vrf multiplexing
 tunnel route-via GigabitEthernet0/0/0 mandatory
exit
interface Tunnel100002
 no shutdown
 ip unnumbered Loopback2
 ip mtu 1400
 tunnel source Loopback2
 tunnel destination dynamic
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile if-ipsec2-ipsec-profile
 tunnel vrf multiplexing
 tunnel route-via GigabitEthernet0/0/0 mandatory
exit
clock timezone UTC 0 0
logging persistent size 104857600 filesize 10485760
logging buffered 512000
logging console
no logging rate-limit
aaa authentication log in default local
aaa authorization exec default local
aaa session-id common
mac address-table aging-time 300
no crypto ikev2 diagnose error
crypto ikev2 policy policy1-global
proposal p1-global
!
crypto ikev2 profile if-ipsec1-ikev2-profile
 no config-exchange request
 dpd 10 3 on-demand
 dynamic
 lifetime 86400
!
crypto ikev2 profile if-ipsec2-ikev2-profile
 no config-exchange request
 dpd 10 3 on-demand
 dynamic
 lifetime 86400
!
crypto ikev2 proposal p1-global
 encryption aes-cbc-128 aes-cbc-256
 group 14 15 16
 integrity sha1 sha256 sha384 sha512
!
crypto ipsec transform-set if-ipsec1-ikev2-transform esp-gcm 256
 mode tunnel
!
crypto ipsec transform-set if-ipsec2-ikev2-transform esp-gcm 256
 mode tunnel
!
crypto ipsec profile if-ipsec1-ipsec-profile
 set ikev2-profile if-ipsec1-ikev2-profile
 set transform-set if-ipsec1-ikev2-transform
 set security-association lifetime kilobytes disable
 set security-association lifetime seconds 3600
 set security-association replay window-size 512
!
crypto ipsec profile if-ipsec2-ipsec-profile
 set ikev2-profile if-ipsec2-ikev2-profile
 set transform-set if-ipsec2-ikev2-transform
 set security-association lifetime kilobytes disable
 set security-association lifetime seconds 3600
 set security-association replay window-size 512
!

Observação: embora este documento seja focado no Umbrella, os mesmos cenários se aplicam a túneis do Azure e de SIG de terceiros.

Verificar

Verificar cenário ativo/de backup

No vManage, é possível monitorar o status dos túneis SIG IPSec. Navegue até Monitor > Network, selecione o dispositivo de borda da WAN desejado.

Clique no botão Interfaces no lado esquerdo; uma lista de todas as interfaces no dispositivo é exibida. Isso inclui as interfaces ipsec1 e ipsec2.

A imagem mostra que o túnel ipsec1 encaminha todo o tráfego e o ipsec2 não passa tráfego.

Também é possível verificar os túneis no Cisco Umbrella é mostrado na imagem.

Use o show sdwan secure-internet-gateway tunnels no CLI para exibir as informações de Túneis.

C1117-4PWE-FGL21499499#show sdwan secure-internet-gateway tunnels
                                                                                  API   LAST
TUNNEL IF                                                                         HTTP  SUCCESSFUL     TUNNEL
NAME          TUNNEL ID  TUNNEL NAME                         FSM STATE            CODE  REQ            STATE
---------------------------------------------------------------------------------------------------------------
Tunnel100001  540798313  SITE10SYS10x10x10x10IFTunnel100001  st-tun-create-notif  200   create-tunnel  -
Tunnel100002  540798314  SITE10SYS10x10x10x10IFTunnel100002  st-tun-create-notif  200   create-tunnel  -

Use o show endpoint-tracker e show ip sla summary na CLI para exibir informações sobre os rastreadores e SLAs gerados automaticamente.

cEdge_Site1_East_01#show endpoint-tracker
Interface              Record Name            Status          RTT in msecs    Probe ID        Next Hop
Tunnel100001           #SIGL7#AUTO#TRACKER    Up              8               14              None
Tunnel100002           #SIGL7#AUTO#TRACKER    Up              2               12              None

cEdge_Site1_East_01#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending
All Stats are in milliseconds. Stats with u are in microseconds

ID           Type        Destination       Stats       Return      Last
                                                       Code        Run
-----------------------------------------------------------------------
*12          http        10.10.10.10       RTT=6       OK          8 seconds ago




*14          http        10.10.10.10       RTT=17      OK          3 seconds ago

Verificar Cenário Ativo/Ativo

No vManage é possível monitorar o status dos túneis SIG IPSec. Navegue até Monitor > Network, selecione o dispositivo de borda da WAN desejado.

Clique no botão Interfaces no lado esquerdo - e uma lista de todas as interfaces no dispositivo é exibida. Isso inclui as interfaces ipsec1 e ipsec2.

A imagem mostra que os túneis ipsec1 e ipsec2 encaminham o tráfego.

Use o show sdwan secure-internet-gateway tunnels na CLI para exibir as informações de Túneis.

C1117-4PWE-FGL21499499#show sdwan secure-internet-gateway tunnels
                                                                                 API   LAST
TUNNEL IF                                                                         HTTP  SUCCESSFUL     TUNNEL
NAME          TUNNEL ID  TUNNEL NAME                         FSM STATE            CODE  REQ            STATE
---------------------------------------------------------------------------------------------------------------
Tunnel100001  540798313  SITE10SYS10x10x10x10IFTunnel100001  st-tun-create-notif  200   create-tunnel  -
Tunnel100002  540798314  SITE10SYS10x10x10x10IFTunnel100002  st-tun-create-notif  200   create-tunnel  -

Use o show endpoint-tracker e show ip sla summary na CLI para exibir informações sobre os rastreadores e SLAs gerados automaticamente.

cEdge_Site1_East_01#show endpoint-tracker
Interface              Record Name            Status          RTT in msecs    Probe ID        Next Hop
Tunnel100001           #SIGL7#AUTO#TRACKER    Up              8               14              None
Tunnel100002           #SIGL7#AUTO#TRACKER    Up              2               12              None

cEdge_Site1_East_01#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending
All Stats are in milliseconds. Stats with u are in microseconds

ID           Type        Destination       Stats       Return      Last
                                                       Code        Run
-----------------------------------------------------------------------
*12          http        10.10.10.10       RTT=6       OK          8 seconds ago




*14          http        10.10.10.10       RTT=17      OK          3 seconds ago

Informações Relacionadas

• Integre seus dispositivos com gateways de Internet seguros - Cisco IOS® XE versão 17.x
• http://Network Configuração do túnel - Umbrella SIG
• Introdução ao Umbrella
• Suporte Técnico e Documentação - Cisco Systems
