Modelos de licença de DCNM e FM
Contents
Introduction
Este documento descreve os modelos de licença e as diferenças entre as licenças do Fabric Manager (FM) e as licenças do Data Center Network Manager (DCNM).
Diferenças de licença
A principal diferença entre as licenças FM e DCNM é onde elas são instaladas. As licenças FM são instaladas no switch (em um MDS (Multilayer Data Switch, switch de dados multicamada), por exemplo), enquanto as licenças DCNM para a SAN (Storage Area Network, rede de área de armazenamento) são instaladas no servidor, onde o DCNM é executado.
Licenças no Fabric Manager Server (FMS)
Antigamente, eram necessárias licenças FMS para usar determinados recursos avançados, como o Performance Manager. Aqui está um trecho da seção Não licenciado Versus Licensed Fabric Manager Server (vinculado) do Guia de Configuração Básica do Cisco Fabric Manager.
--- snip ---
When you install Fabric Manager, the basic unlicensed version of Fabric
Manager Server is installed with it. To get the licensed features, such
as Performance Manager, remote client support, and continuously
monitored fabrics, you need to buy and install the Fabric Manager Server
package.
--- snip ---
Como o modelo exige que você instale a licença no switch, você deve instalar a licença no próprio switch. A licença é uma (ou várias) das listadas nesta tabela:
Número da peça |
Descrição |
M9500FMS1K9 |
Pacote Cisco FMS para um Cisco MDS 9500 Series Multilayer Diretor |
M9500FMS1K9= |
Pacote Cisco FMS para um Cisco MDS 9500 Series Multilayer Diretor; Reposição |
M9200FMS1K9 |
Pacote Cisco FMS para um switch de malha multicamada Cisco MDS 9200 Series |
M9200FMS1K9= |
Pacote Cisco FMS para um Switch de malha multicamada Cisco MDS 9200 Series; Reposição |
M9100FMS1K9 |
Pacote Cisco FMS para um switch de malha multicamada Cisco MDS 9100 Series |
M9100FMS1K9= |
Pacote Cisco FMS para um Switch de malha multicamada Cisco MDS 9100 Series; Reposição |
N5000FMS1K9 |
Pacote Cisco FMS para um switch da família Cisco Nexus 5000 |
N5000FMS1K9= |
Pacote Cisco FMS para um switch da família Cisco Nexus 5000; Reposição |
No switch, ele é traduzido para FM_SERVER_PKG. Por exemplo:
bdc-mds9148-3# show license usage
Feature Ins Lic Status Expiry Comments
Count Date
--------------------------------------------------------------------------------
FM_SERVER_PKG Yes - Unused never -
ENTERPRISE_PKG No - Unused -
PORT_ACTIVATION_PKG Yes 24 In use never -
--------------------------------------------------------------------------------
Com o FM_SERVER_PKG, você pode ver (em FM) que a estrutura é licenciada quando você descobre o switch, como mostrado nesta captura:
Licenças nas versões 5 e 6 do DCNM
Uma licença de DCNM para componentes de SAN vem em uma das duas edições diferentes:
- Essential Edition - Esta edição livre é o que você obtém quando instala o DCNM e não aplica nenhuma licença.
- Advanced Edition - Esta é a edição que você deve comprar. A licença do Advanced Edition é baseada no número e tipo de switches (MDS 9100, MDS 9200, MDS 9500, Nexus 5000, Nexus 7000).
Basicamente, a Advanced Edition é comparável ao Cisco FMS: ele oferece recursos adicionais, como o monitoramento de desempenho.
Além das edições Essential e Advanced, o DCNM ainda suporta o modelo de licença FM, que é o descrito anteriormente. Portanto, quando você descobre um switch na estrutura que ainda tem o FM_SERVER_PKG instalado, ele aparece como licenciado em cliente SAN DCNM ou cliente Web DCNM.

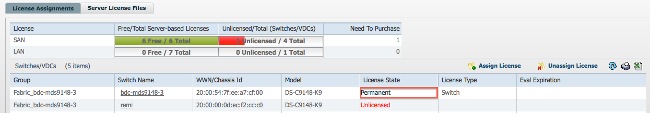

Este é o resultado de uma descoberta executada no switch bdc-mds9148-3 que tem o FM_SERVER_PKG instalado na descoberta:
DCNM SAN 5.2
DCNM SAN 6.1
cliente Web DCNM 6.1
Se você tiver uma licença como a PORT_ATIVATION_PKG, ela não aparecerá em nenhum lugar (não no FM, nem no DCNM) porque é um recurso que não afeta os recursos avançados que você deseja usar no FM ou no DCNM. Ele afeta apenas as operações do switch.
Esta é a lista de licenças de DCNM disponíveis para aplicação no servidor DCNM, com base nos switches que você deseja gerenciar com recursos avançados:
| Platform | Número de peça eletrônica | Números de peça física | Números de peça do chassi |
|---|---|---|---|
DCNM para SAN Advanced Edition para MDS 9100 |
L-DCNM-S-M91-K9= |
DCNM-SAN-M91-K9= |
DCNM-SAN-M91-K9 |
DCNM para SAN Advanced Edition para MDS 9200 |
L-DCNM-S-M92-K9= |
DCNM-SAN-M92-K9= |
DCNM-SAN-M92-K9 |
DCNM para SAN Advanced Edition para MDS 9500 |
L-DCNM-S-M95-K9= |
DCNM-SAN-M95-K9= |
DCNM-SAN-M95-K9 |
DCNM para SAN Advanced Edition para MDS 9700 |
L-DCNM-S-M97-K9= |
DCNM-SAN-M97-K9= |
DCNM-SAN-M97-K9 |
DCNM para SAN Advanced Edition para Nexus 5000 |
L-DCNM-S-N5K-K9= |
DCNM-SAN-N5K-K9= |
DCNM-SAN-N5K-K9 |
DCNM para SAN Advanced Edition para Nexus 6001 |
L-DCNM-S-N61-K9= |
DCNM-SAN-N61-K9= |
DCNM-SAN-N61-K9 |
DCNM para SAN Advanced Edition para Nexus 6004 |
L-DCNM-S-N64-K9= |
DCNM-SAN-N64-K9= |
DCNM-SAN-N64-K9 |
DCNM para SAN Advanced Edition para Nexus 7000 |
L-DCNM-S-N7K-K9= |
DCNM-SAN-N7K-K9= |
DCNM-SAN-N7K-K9 |
DCNM para SAN Advanced Edition para Nexus 7700 |
L-DCNM-S-N77-K9= |
DCNM-SAN-N77-K9= |
DCNM-SAN-N77-K9 |
DCNM para LAN Advanced Edition para Nexus 3000 |
L-DCNM-L-N3K-K9= |
DCNM-LAN-N3K-K9= |
DCNM-LAN-N3K-K9 |
DCNM para LAN Advanced Edition para Nexus 5000 |
L-DCNM-L-N5K-K9= |
DCNM-LAN-N5K-K9= |
DCNM-LAN-N5K-K9 |
DCNM para LAN Advanced Edition para Nexus 6001 |
L-DCNM-L-N61-K9= |
DCNM-LAN-N61-K9= |
DCNM-LAN-N61-K9 |
DCNM para LAN Advanced Edition para Nexus 6004 |
L-DCNM-L-N64-K9= |
DCNM-LAN-N64-K9= |
DCNM-LAN-N64-K9 |
DCNM para LAN Advanced Edition para Nexus 7000 |
L-DCNM-N7K-K9= |
DCNM-N7K-K9= |
DCNM-N7K-K9 |
DCNM para LAN Advanced Edition para Nexus 7700 |
L-DCNM-L-N77-K9= |
DCNM-LAN-N77-K9= |
DCNM-LAN-N77-K9 |
DCNM SAN e LAN Advanced Edition para Nexus 5000 |
NA |
DCNM-LS-N5K-K9= |
DCNM-LS-N5K-K9 |
DCNM SAN e LAN Advanced Edition para Nexus 6001 |
L-DCNM-LS-N61K9= |
DCNM-LS-N61-K9= |
DCNM-LS-N61-K9 |
DCNM SAN e LAN Advanced Edition para Nexus 6004 |
L-DCNM-LS-N64K9= |
DCNM-LS-N64-K9= |
DCNM-LS-N64-K9 |
DCNM SAN e LAN Advanced Edition para Nexus 7700 |
L-DCNM-LS-N77K9= |
DCNM-LS-N77-K9= |
DCNM-LS-N77-K9 |
Visão geral dos recursos Essential e Advanced Edition
Essentials Edition
O Essentials Edition contém estes recursos:
- Painéis de resumo e host
- Detecção de estrutura automatizada (gerencia apenas uma única estrutura e fornece gerenciamento de inventário e eventos)
- Relatórios de modelos
- Instantâneo de desempenho em tempo real (somente a monitoração em tempo real está disponível - a tendência de desempenho histórico está disponível somente com a Advanced Edition)
- Provisionamento com uso de assistentes de provisionamento Fibre Channel e Fibre Channel Over Ethernet (FCoE)
- Gerenciamento de configuração com assistentes de provisionamento para configuração de switches e malhas
- Interfaces de programação de aplicativos (APIs) de serviços da Web
- Exibições de topologia de estrutura
Edição avançada
A edição avançada contém todos os recursos disponíveis no Essentials Edition e adiciona estes recursos:
- Escopo de Federação e SAN Virtual (VSAN)
- Detecção e análise de caminho com reconhecimento de máquina virtual (VM)
- Monitoramento do desempenho da estrutura
- Encaminhamento de eventos
