Inleiding

Dit document beschrijft hoe u Wi-Fi Protected Access (WPA) kunt configureren in een Cisco Unified Wireless Network.

Voorwaarden

Vereisten

Zorg ervoor dat u basiskennis van deze onderwerpen hebt voordat u deze configuratie probeert:

Gebruikte componenten

De informatie in dit document is gebaseerd op de volgende software- en hardware-versies:

  • Cisco 1000 Series lichtgewicht access point (LAP)

  • Cisco 4404 draadloze LAN-controller (WLC) waarop firmware 4.2.61.0 wordt uitgevoerd

  • Cisco 802.11a/b/g-clientadapter waarop firmware 4.1 wordt uitgevoerd

  • Aironet Desktop Utility (ADU) werkt met firmware 4.1

  • Cisco Secure ACS-server versie 4.1

De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u de potentiële impact van elke opdracht begrijpen.

Conventies

Raadpleeg Cisco Technical Tips Conventions (Conventies voor technische tips van Cisco) voor meer informatie over documentconventies.

Ondersteuning van WPA en WPA2

Het Cisco Unified Wireless Network biedt ondersteuning voor de Wi-Fi Alliance-certificeringen WPA en WPA2. WPA is geïntroduceerd door de Wi-Fi Alliance in 2003. WPA2 werd geïntroduceerd door de Wi-Fi Alliance in 2004. Alle producten die Wi-Fi-gecertificeerd zijn voor WPA2 moeten compatibel zijn met producten die Wi-Fi-gecertificeerd zijn voor WPA.

WPA en WPA2 bieden een hoge mate van zekerheid voor eindgebruikers en netwerkbeheerders dat hun gegevens privé zullen blijven en dat de toegang tot hun netwerken wordt beperkt tot geautoriseerde gebruikers. Beide hebben persoonlijke en bedrijfsmodi die voldoen aan de specifieke behoeften van de twee marktsegmenten. In de Enterprise-modus van elk programma worden IEEE 802.1X en EAP gebruikt voor verificatie. De persoonlijke modus van elk gebruik van Pre-Shared Key (PSK) voor verificatie. Cisco raadt geen Personal Mode aan voor bedrijfs- of overheidimplementaties, omdat het een PSK gebruikt voor gebruikersverificatie. PSK is niet veilig voor ondernemingsmilieu's.

Met WPA worden alle bekende WEP-kwetsbaarheden in de oorspronkelijke IEEE 802.11-beveiligingsimplementatie aangepakt en wordt een onmiddellijke beveiligingsoplossing voor WLAN’s in zowel ondernemingen als in SOHO-omgevingen (Small Office/Home Office) geïntroduceerd. WPA maakt gebruik van TKIP voor de codering.

WPA2 is de volgende generatie van Wi-Fi-beveiliging. Het is de interoperabele implementatie van de Wi-Fi Alliance van de geratificeerde IEEE 802.11i norm. Het implementeert het door het National Institute of Standards and Technology (NIST) aanbevolen AES-encryptie-algoritme met behulp van Counter Mode met Cycle Block Chaining Message Authenticatie Code Protocol (CCMP). WPA2 vergemakkelijkt de naleving van FIPS 140-2 van de overheid.

Vergelijking van WPA- en WPA2-modemtypen

  WPA WPA2
Enterprise Mode (Bedrijf, Overheid, Onderwijs)
  • Verificatie: IEEE 802.1X/EAP
  • Encryptie: TKIP/MIC
  • Verificatie: IEEE 802.1X/EAP
  • Versleuteling: AES-CCMP
Persoonlijke modus (SOHO, Thuis/Persoonlijk)
  • Verificatie: PSK
  • Encryptie: TKIP/MIC
  • Verificatie: PSK
  • Versleuteling: AES-CCMP

In de Enterprise-modus gebruiken zowel WPA als WPA2 802.1X/EAP voor verificatie. 802.1X biedt WLAN’s met sterke wederzijdse verificatie tussen een client en een verificatieserver. Daarnaast biedt 802.1X dynamische coderingssleutels per gebruiker, per sessie, waardoor de administratieve belasting en beveiligingsproblemen met betrekking tot statische coderingssleutels worden verwijderd.

Met 802.1X worden de aanmeldingsgegevens die voor de verificatie worden gebruikt, zoals aanmeldingswachtwoorden, nooit op het draadloze medium verzonden, of zonder encryptie. Terwijl 802.1X-verificatietypen zorgen voor sterke verificatie voor draadloze LAN’s, zijn TKIP of AES nodig voor codering, naast 802.1X-codering omdat de standaard 802.11 WEP-codering kwetsbaar is voor netwerkaanvallen.

Er bestaan verschillende 802.1X-verificatietypen, die elk een andere benadering van verificatie bieden en tegelijkertijd vertrouwen op hetzelfde framework en EAP voor communicatie tussen een client en een toegangspunt. Cisco Aironet-producten ondersteunen meer 802.1X EAP-verificatietypen dan andere WLAN-producten. Ondersteunde typen zijn onder meer:

Een ander voordeel van 802.1X-verificatie is gecentraliseerd beheer voor WLAN-gebruikersgroepen, inclusief op beleid gebaseerde sleutelrotatie, dynamische sleuteltoewijzing, dynamische VLAN-toewijzing en SSID-beperking. Deze functies roteren de coderingstoetsen.

In de persoonlijke werkwijze wordt een vooraf gedeelde sleutel (wachtwoord) gebruikt voor verificatie. Voor de persoonlijke modus zijn alleen een toegangspunt en clientapparaat nodig, terwijl voor de Enterprise-modus doorgaans een RADIUS of andere verificatieserver op het netwerk nodig is.

Dit document bevat voorbeelden voor het configureren van WPA2 (Enterprise-modus) en WPA2-PSK (Persoonlijke modus) in een Cisco Unified Wireless-netwerk.

Netwerkinstelling

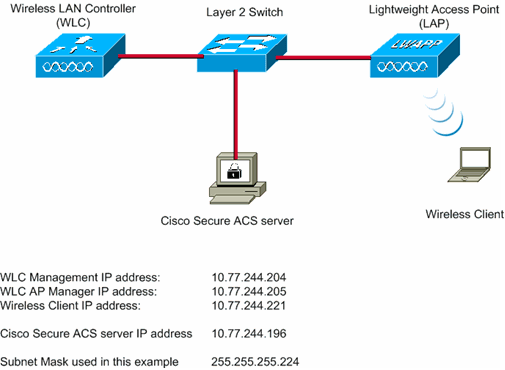

In deze installatie worden een Cisco 4404 WLC en een Cisco 1000 Series LAP aangesloten via een Layer 2-Switch. Een externe RADIUS-server (Cisco Secure ACS) is ook verbonden met dezelfde switch. Alle apparaten bevinden zich in hetzelfde subnetje. Het toegangspunt (LAP) is aanvankelijk geregistreerd bij de controller. Er moeten twee draadloze LAN’s worden gemaakt, één voor de WPA2 Enterprise-modus en één voor de WPA2 Personal-modus.

WPA2-Enterprise mode WLAN (SSID: WPA2-Enterprise) gebruikt EAP-FAST voor het verifiëren van de draadloze clients en AES voor codering. Cisco Secure ACS-server wordt gebruikt als de externe RADIUS-server voor verificatie van de draadloze clients.

WPA2-Personal mode WLAN (SSID: WPA2-PSK) gebruikt WPA2-PSK voor de verificatie met de vooraf gedeelde sleutel "backdefghijk".

U dient de apparaten voor deze installatie te configureren:


De apparaten voor WPA2 Enterprise Mode configureren

Deze sectie bevat informatie over het configureren van de functies die in dit document worden beschreven.

Voer deze stappen uit om de apparaten te configureren voor de werkmodus WPA2 Enterprise:

  1. Configureer de WLC voor RADIUS-verificatie via een externe RADIUS-server

  2. Het WLAN configureren voor WPA2 Enterprise Mode Verification (EAP-FAST)

  3. De draadloze client voor WPA2 Enterprise Mode configureren

Configureer de WLC voor RADIUS-verificatie via een externe RADIUS-server

De WLC moet worden geconfigureerd om de gebruikersreferenties te kunnen doorsturen naar een externe RADIUS-server. De externe RADIUS-server valideert vervolgens de gebruikersreferenties met EAP-FAST en biedt toegang tot de draadloze clients.

Voltooi deze stappen om WLC voor een externe RADIUS-server te configureren:

  1. Kies Beveiliging en RADIUS-verificatie in de GUI van de controller om de pagina RADIUS-verificatieservers weer te geven. Klik vervolgens op Nieuw om een RADIUS-server te definiëren.

  2. Definieer de RADIUS-serverparameters op de RADIUS-verificatieservers > Nieuwe pagina. Deze parameters omvatten:

    • IP-adres voor RADIUS-server

    • Gedeeld geheim

    • Poortnummer

    • Serverstatus

    Dit document gebruikt de ACS-server met een IP-adres van 10.7.244.196.


  3. Klik op Apply (Toepassen).

Configureer de WLAN voor WPA2 Enterprise Mode

Configureer vervolgens het WLAN dat de clients zullen gebruiken om verbinding met het draadloze netwerk te maken. De WLAN SSID voor WPA2-Enterprise zal WPA2-Enterprise zijn. Dit voorbeeld wijst dit WLAN toe aan de beheerinterface.

Voltooi deze stappen om WLAN en de bijbehorende parameters te configureren:

  1. Klik op WLAN’s vanuit de GUI van de controller om de WLAN-pagina weer te geven.

    Deze pagina maakt een lijst van de WLAN’s die op de controller bestaan.

  2. Klik op Nieuw om een nieuw WLAN te maken.

  3. Voer de WLAN SSID-naam en de profielnaam in op de WLAN’s > Nieuwe pagina. Klik vervolgens op Toepassen.

    Dit voorbeeld gebruikt WPA2-Enterprise als de SSID.


  4. Zodra u een nieuw WLAN maakt, wordt de pagina WLAN > Bewerken voor het nieuwe WLAN weergegeven. Op deze pagina kunt u verschillende parameters definiëren die specifiek zijn voor dit WLAN. Dit omvat Algemeen Beleid, Beveiligingsbeleid, QOS-beleid en Geavanceerde parameters.

  5. Onder Algemeen beleid schakelt u het selectievakje Status in om het WLAN in te schakelen.


  6. Als u wilt dat het toegangspunt de SSID uitzendt in de beacon-frames, vinkt u het aanvinkvakje Broadcast SSID aan.

  7. Klik op het tabblad Beveiliging. Kies onder Layer 2 Security de optie WPA+WPA2.

    Dit schakelt WPA-verificatie in voor het WLAN.


  8. Blader naar beneden om de WPA+WPA2-parameters aan te passen.

    In dit voorbeeld zijn WPA2 Policy en AES encryptie geselecteerd.


  9. Kies onder Auth Key Management 802.1x.

    Dit schakelt WPA2 in met 802.1x/EAP-verificatie en AES-encryptie voor het WLAN.

  10. Klik op het tabblad AAA-servers. Kies onder Verificatieservers het juiste IP-adres van de server.

    In dit voorbeeld wordt 10.77.24.196 gebruikt als de RADIUS-server.


  11. Klik op Apply (Toepassen).

    Opmerking: dit is de enige EAP-instelling die op de controller moet worden geconfigureerd voor EAP-verificatie. Alle andere configuraties die specifiek zijn voor EAP-FAST, moeten worden uitgevoerd op de RADIUS-server en de clients die moeten worden geverifieerd.

De RADIUS-server voor WPA2 Enterprise Mode-verificatie configureren (EAP-FAST)

In dit voorbeeld wordt Cisco Secure ACS gebruikt als de externe RADIUS-server. Voer de volgende stappen uit om de RADIUS-server te configureren voor EAP-FAST-verificatie:

  1. Een gebruikersdatabase maken om clients te verifiëren

  2. Voeg de WLC als AAA-client toe aan de RADIUS-server

  3. EAP-FAST-verificatie op de RADIUS-server configureren met anonieme in-band PAC-provisioning

    Opmerking: EAP-FAST kan worden geconfigureerd met Anonymous In-band PAC Provisioning of Authenticated In-band PAC Provisioning. In dit voorbeeld wordt anonieme in-band PAC Provisioning gebruikt. Zie EAP-FAST-verificatie met draadloze LAN-controllers en externe RADIUS-serverconfiguratievoorbeeld voor gedetailleerde informatie en voorbeelden voor het configureren van EAP FAST met anonieme in-band PAC-provisioning en geverifieerde in-band provisioning.

Een gebruikersdatabase maken voor verificatie van EAP-FAST-clients

Voltooi deze stappen om een gebruikersdatabase te maken voor EAP-FAST-clients op de ACS. In dit voorbeeld worden de gebruikersnaam en het wachtwoord van de EAP-FAST-client respectievelijk ingesteld als Gebruiker1 en Gebruiker1.

  1. Selecteer vanuit de ACS GUI in de navigatiebalk de optie Gebruikersinstelling. Maak een nieuwe draadloze gebruiker en klik vervolgens op Toevoegen/Bewerken om naar de pagina Bewerken van deze gebruiker te gaan.


  2. Van de Instelling van de Gebruiker Bewerk pagina, vorm Echte Naam en Beschrijving evenals de Wachtwoordinstellingen zoals in dit voorbeeld.

    Dit document maakt gebruik van ACS Interne Database voor wachtwoordverificatie.


  3. Kies ACS Interne Database uit de vervolgkeuzelijst Wachtwoordverificatie.

  4. Configureer alle andere vereiste parameters en klik op Indienen.

Voeg de WLC als AAA-client toe aan de RADIUS-server

Voltooi deze stappen om de controller te definiëren als een AAA-client op de ACS-server:

  1. Klik op Netwerkconfiguratie vanuit de ACS GUI. Klik onder de sectie AAA-client toevoegen op de pagina Netwerkconfiguratie op Add Entry om WLC als AAA-client aan de RADIUS-server toe te voegen.

  2. Definieer op de AAA-clientpagina de naam van de WLC, het IP-adres, de gedeelde geheim- en verificatiemethode (RADIUS/Cisco Aironet). Raadpleeg de documentatie van de fabrikant voor andere niet-ACS-verificatieservers.


    Opmerking: De gedeelde geheime sleutel die u op de WLC en de ACS-server configureren moet overeenkomen. Het gedeelde geheim is hoofdlettergevoelig.

  3. Klik op Indienen+Toepassen.

EAP-FAST-verificatie op de RADIUS-server configureren met anonieme in-band PAC-provisioning

Anonieme in-band provisioning

Dit is een van de twee in-band provisioningmethoden waarin de ACS een beveiligde verbinding met de eindgebruiker-client tot stand brengt met als doel de klant een nieuwe PAC te geven. Deze optie maakt een anonieme TLS-handdruk mogelijk tussen de eindgebruiker client en ACS.

Deze methode werkt in een geverifieerde Diffie-Hellman-Key Overeenkomst Protocol (ADHP)-tunnel voordat de peer de ACS-server authenticeert.

Voor de ACS is EAP-MS-CHAPv2-verificatie van de gebruiker vereist. Bij een succesvolle gebruikersverificatie creëert de ACS een Diffie-Hellman-tunnel met de eindgebruiker-client. De ACS genereert een PAC voor de gebruiker en verstuurt deze naar de eindgebruiker client in deze tunnel, samen met informatie over deze ACS. Bij deze provisioningmethode wordt EAP-MSCHAPv2 gebruikt als de verificatiemethode in fase nul en EAP-GTC in fase twee.

Omdat een niet-geverifieerde server is voorzien, is het niet mogelijk om een wachtwoord in onbewerkte tekst te gebruiken. Daarom kunnen alleen MS-CHAP referenties worden gebruikt binnen de tunnel. MS-CHAPv2 wordt gebruikt om de identiteit van de peer aan te tonen en om een PAC te ontvangen voor verdere verificatiesessies (EAP-MS-CHAP wordt alleen als interne methode gebruikt).

Voltooi deze stappen om EAP-FAST-verificatie in de RADIUS-server te configureren voor anonieme in-band provisioning:

  1. Klik op Systeemconfiguratie vanuit de RADIUS-server GUI. Kies op de pagina Systeemconfiguratie de optie Globale verificatie instellen.


  2. Klik op de pagina Globale verificatie-instellingen op EAP-FAST-configuratie om naar de EAP-FAST-instellingenpagina te gaan.


  3. Selecteer op de pagina EAP-FAST-instellingen het aanvinkvakje Allow EAP-FAST om EAP-FAST in te schakelen op de RADIUS-server.


  4. Configureer de TTL-waarden (Time-to-Live) van de actieve/uitgestelde hoofdsleutel zoals gewenst of stel deze in op de standaardwaarde zoals in dit voorbeeld.

    Raadpleeg Master Keys voor meer informatie over actieve en uitgestelde master keys. Raadpleeg ook Master Keys en PAC TTL's voor meer informatie.

    Het veld Autoriteit ID Info geeft de tekstidentiteit van deze ACS-server weer, die een eindgebruiker kan gebruiken om te bepalen welke ACS-server moet worden geverifieerd. Dit veld invullen is verplicht.

    In het veld Bericht voor eerste weergave van client wordt een bericht ingesteld dat moet worden verzonden naar gebruikers die verificatie uitvoeren met een EAP-FAST-client. De maximale lengte is 40 tekens. Een gebruiker ziet het eerste bericht alleen als de eindgebruikerclient de weergave ondersteunt.

  5. Als u wilt dat de ACS anonieme in-band PAC-levering uitvoert, controleer dan het vakje Anonieme in-band PAC-levering toestaan.

  6. Toegestane interne methoden—Deze optie bepaalt welke interne EAP-methoden kunnen worden uitgevoerd binnen de EAP-FAST TLS-tunnel. Voor anonieme in-band provisioning moet u EAP-GTC en EAP-MS-CHAP inschakelen voor compatibiliteit met de achterwaartse modus. Als u Anonieme in-band PAC-levering toestaan selecteert, moet u EAP-MS-CHAP (fase nul) en EAP-GTC (fase twee) selecteren.

De draadloze client voor WPA2 Enterprise Mode configureren

De volgende stap is het configureren van de draadloze client voor de modus WPA2 Enterprise.

Voltooi deze stappen om de draadloze client te configureren voor de WPA2 Enterprise-modus.

  1. Klik vanuit het venster van het Aironet Desktop Utility op Profielbeheer > Nieuw om een profiel te maken voor de WPA2-Enterprise WLAN-gebruiker.

    Zoals eerder vermeld, gebruikt dit document de WLAN/SSID-naam als WPA2-Enterprise voor de draadloze client.

  2. Klik vanuit het venster Profielbeheer op het tabblad Algemeen en configureer de profielnaam, de clientnaam en de SSID-naam zoals in dit voorbeeld. Klik vervolgens op OK


  3. Klik op het tabblad Beveiliging en kies WPA/WPA2/CCKM om de WPA2-bedrijfsmodus in te schakelen. Kies onder WPA/WPA2/CCKM EAP-Type EAP-FAST. Klik op Configureren om de EAP-FAST-instelling te configureren.


  4. Schakel in het venster EAP-FAST configureren het aanvinkvakje Automatisch PAC-provisioning toestaan in. Als u anonieme PAC-levering wilt configureren, wordt EAP-MS-CHAP gebruikt als de enige interne methode in fase nul.


  5. Kies MSCHAPv2 Gebruikersnaam en wachtwoord als verificatiemethode in het vervolgkeuzevenster EAP-FAST-verificatiemethode. Klik op Configureren.

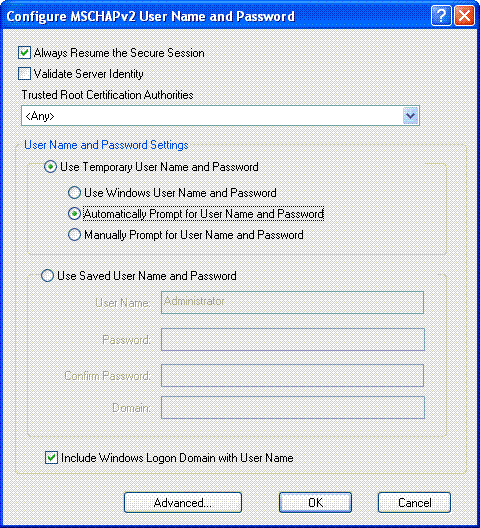

  6. Kies in het venster Gebruikersnaam en wachtwoord instellen voor MSCHAPv2 de juiste gebruikersnaam en wachtwoord.

    In dit voorbeeld wordt automatisch om gebruikersnaam en wachtwoord gevraagd.


    Dezelfde gebruikersnaam en wachtwoord dienen te worden geregistreerd bij de ACS. Zoals eerder vermeld, gebruikt dit voorbeeld respectievelijk Gebruiker1 en Gebruiker1 als gebruikersnaam en wachtwoord. Merk ook op dat dit een anonieme in-band levering is. Daarom kan de client het servercertificaat niet valideren. U dient ervoor te zorgen dat het aanvinkvakje Server Identity valideren niet is ingeschakeld.

  7. Klik op OK.

Controleer de activiteitsmodus van WPA2 Enterprise.

Voltooi deze stappen om te verifiëren of uw configuratie van de WPA2 Enterprise-modus correct werkt:

  1. Selecteer in het venster van het Aironet Desktop Utility het profiel WPA2-Enterprise en klik op Activeren om het profiel van de draadloze client te activeren.

  2. Als u MS-CHAP ver2 hebt ingeschakeld als uw verificatie, zal de client u om de gebruikersnaam en het wachtwoord vragen.

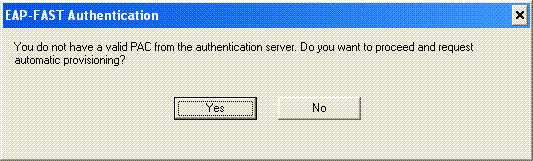

  3. Tijdens EAP-FAST-verwerking van de gebruiker wordt u door de client gevraagd om PAC aan te vragen bij de RADIUS-server. Wanneer u op Ja klikt, wordt de PAC-provisioning gestart.


  4. Na succesvolle PAC-levering in fase nul volgen fase één en twee en vindt een succesvolle verificatieprocedure plaats.

    Na succesvolle verificatie wordt de draadloze client gekoppeld aan WLAN WPA2-Enterprise. Dit is de screenshot:


    U kunt ook controleren of de RADIUS-server het verificatieverzoek van de draadloze client ontvangt en valideert. Controleer de Overgegaan Verificaties en de Ontbroken rapporten van Pogingen over de server ACS om dit te verwezenlijken. Deze rapporten zijn beschikbaar onder Rapporten en Activiteiten op de ACS-server.

De apparaten configureren voor WPA2 Personal Mode

Voer deze stappen uit om de apparaten te configureren voor de WPA2-Personal-werkmodus:

  1. Het WLAN configureren voor WPA2 Personal Mode-verificatie

  2. De draadloze client configureren voor WPA2 Personal Mode

Configureer de WLAN voor WPA2 Personal Mode

U moet het WLAN configureren dat de clients zullen gebruiken om verbinding te maken met het draadloze netwerk. De WLAN SSID voor WPA2 Personal-modus is WPA2-Personal. Dit voorbeeld wijst dit WLAN toe aan de beheerinterface.

Voltooi deze stappen om WLAN en de bijbehorende parameters te configureren:

  1. Klik op WLAN’s vanuit de GUI van de controller om de WLAN-pagina weer te geven.

    Deze pagina maakt een lijst van de WLAN’s die op de controller bestaan.

  2. Klik op Nieuw om een nieuw WLAN te maken.

  3. Voer op de WLAN’s > Nieuwe pagina de WLAN-SSID-naam, de profielnaam en de WLAN-id in. Klik vervolgens op Toepassen.

    Dit voorbeeld gebruikt WPA2-Personal als de SSID.


  4. Zodra u een nieuw WLAN maakt, wordt de pagina WLAN > Bewerken voor het nieuwe WLAN weergegeven. Op deze pagina kunt u verschillende parameters definiëren die specifiek zijn voor dit WLAN. Dit omvat Algemeen Beleid, Beveiligingsbeleid, QOS-beleid en Geavanceerde parameters.

  5. Onder Algemeen beleid schakelt u het selectievakje Status in om het WLAN in te schakelen.

  6. Als u wilt dat het toegangspunt de SSID uitzendt in de beacon-frames, vinkt u het aanvinkvakje Broadcast SSID aan.

  7. Klik op het tabblad Beveiliging. Kies onder Layer Security de optie WPA+WPA2.

    Dit schakelt WPA-verificatie in voor het WLAN.


  8. Blader naar beneden om de WPA+WPA2-parameters aan te passen.

    In dit voorbeeld zijn WPA2 Policy en AES encryptie geselecteerd.

  9. Kies onder Auth Key Management PSK om WPA2-PSK in te schakelen.

  10. Voer de vooraf gedeelde sleutel in het juiste veld in zoals aangegeven in de afbeelding.


    Opmerking: Vooraf gedeelde sleutel die gebruikt wordt op de WLC moet overeenkomen met de sleutel die geconfigureerd is op de draadloze clients.

  11. Klik op Apply (Toepassen).

De draadloze client configureren voor WPA2 Personal Mode

De volgende stap is het configureren van de draadloze client voor de WPA2-Personal-modus.

Voltooi deze stappen om de draadloze client te configureren voor de WPA2-Personal-modus:

  1. Klik vanuit het venster van het Aironet Desktop Utility op Profile Management > New om een profiel te maken voor WPA2-PSK WLAN-gebruiker.

  2. Klik vanuit het venster Profielbeheer op het tabblad Algemeen en configureer de profielnaam, de clientnaam en de SSID-naam zoals in dit voorbeeld. Klik vervolgens op OK.


  3. Klik op het tabblad Beveiliging en kies WPA/WPA2-wachtwoordgroep om de werkwijze van WPA2-PSK in te schakelen. Klik op Configureren om de voorgedeelde sleutel met WPA-PSK te configureren.


  4. Voer de vooraf gedeelde toets in en klik op OK.


Verifieer de WPA2-Personal-modus van de handeling

Voltooi deze stappen om te verifiëren of uw WPA2-Enterprise-modemconfiguratie correct werkt:

  1. Selecteer in het venster van het Aironet Desktop Utility het profiel WPA2-Personal en klik op Activeren om het profiel van de draadloze client te activeren.

  2. Nadat het profiel is geactiveerd, wordt de draadloze client bij de WLAN aangesloten op een succesvolle verificatie.

    Dit is de screenshot:


Problemen oplossen

Deze sectie bevat informatie waarmee u problemen met de configuratie kunt oplossen.

Deze debug opdrachten zijn handig voor het oplossen van problemen in de configuratie:

N.B.: Raadpleeg Belangrijke informatie over debug-opdrachten voordat u debug-opdrachten gebruikt.

  • debug dot1x gebeurtenissen inschakelen-Schakelt de debug van alle dot1x gebeurtenissen in. Hier is een voorbeeld debug uitvoer op basis van succesvolle verificatie:

    Opmerking: sommige regels van deze output zijn verplaatst naar tweede regels vanwege ruimtebeperkingen.

    (Cisco Controller)>debug dot1x events enable
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Sending EAP -Request/Identity
to mobile 00:40:96:af:3e:93 (EAP Id 1)
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received EAPOL START from
mobile 00:40:96:af:3e:93
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity
to mobile 00:40:96:af:3e:93 (EAP Id 2)
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received EAP Response packet with
mismatching id (currentid=2, eapid=1) from mobile 00:40:96:af:3e:93
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Received Identity Response
(count=2) from mobile 00:40:96:af:3e:93
Wed Feb 20 14:19:57 2007: 00:40:96:af:3e:93 Processing Access-Challenge
for mobile 00:40:96:af:3e:93
..............................................................................
..............................................................................
...............................................................................
................................................................................

Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 19, EAP Type 43)
Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Processing Access-Challenge
for mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:00 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA
to mobile 00:40:96:af:3e:93 (EAP Id 20)
Wed Feb 20 14:20:01 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 43)
Wed Feb 20 14:20:29 2007: Creating dot1x interface with key 00:0b:85:91:c3:c0 -0
Wed Feb 20 14:20:29 2007: Resetting the group key timer for 3689 seconds on
AP 00:0b:85:91:c3:c0
Wed Feb 20 14:20:29 2007: Creating dot1x interface with key 00:0b:85:91:c3:c0 -1
Wed Feb 20 14:20:29 2007: Resetting the group key timer for 3696 seconds on
AP 00:0b:85:91:c3:c0
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAPOL START from
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
mobile 00:40:96:af:3e:93 (EAP Id 22)
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received Identity Response (count=3)
from mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 22 ===>
19 for STA 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 19)
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 19, EAP Type 3)
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 20)
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 43)
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:30 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 21)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 21, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 22)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 22, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 23)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 23, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 24)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 24, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 25)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 25, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 26)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 26, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 27)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 27, EAP Type 43)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Processing Access-Reject for
mobile00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Failure to
mobile 00:4096:af:3e:93 (EAP Id 27)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Setting quiet timer for 5 seconds
for mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
mobile 00:40:96:af:3e:93 (EAP Id 1)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
mobile 00:40:96:af:3e:93 (EAP Id 1)
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Received EAPOL START from
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:31 2007: 00:40:96:af:3e:93 Sending EAP-Request/Identity to
mobile 00:40:96:af:3e:93 (EAP Id 2)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received Identity Response (count=2)
from mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 2 ===>
20 for STA 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 20)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 20, EAP Type 3)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 21)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 21, EAP Type 43)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 22)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 22, EAP Type 43)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 WARNING: updated EAP-Identifer 22 ===>
24 for STA 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA to
mobile 00:40:96:af:3e:93 (EAP Id 24)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 24, EAP Type 43)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Challenge
for mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP Request from AAA
to mobile 00:40:96:af:3e:93 (EAP Id 25)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received EAP Response from
mobile 00:40:96:af:3e:93 (EAP Id 25, EAP Type 43)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Processing Access-Accept for
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Creating a new PMK Cache Entry for
tation 00:40:96:af:3e:93 (RSN 0)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending EAP-Success to
mobile 00:40:96:af:3e:93 (EAP Id 25)
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending default RC4 key to
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Sending Key-Mapping RC4 key to
mobile 00:40:96:af:3e:93
Wed Feb 20 14:20:32 2007: 00:40:96:af:3e:93 Received Auth Success while in
Authenticating state for mobile 00:40:96:af:3e:93

  • debug dot1x-pakket-inschakelen-Hiermee kunt u debug van 802.1x-pakketberichten inschakelen.

  • debug aaa gebeurtenissen enable-Enabled de debug output van alle aaa gebeurtenissen.

Gerelateerde informatie

Revisiegeschiedenis

Revisie Publicatiedatum Opmerkingen
1.0
26-Feb-2008
Eerste vrijgave

Was dit document nuttig?

FeedbackFeedback

Contact Cisco

Dit document is van toepassing op deze producten
