In dit document wordt beschreven hoe u Cisco Identity Services Engine (ISE) configureert en LDAP-objecteigenschappen (Lightweight Directory Access Protocol) gebruikt om apparaten dynamisch te verifiëren en te autoriseren.

Opmerking: dit document is geldig voor instellingen die LDAP gebruiken als externe identiteitsbron voor de ISE-verificatie en -autorisatie.

Bijgedragen door Emmanuel Cano en Mauricio Ramos Cisco Professional Services Engineer.

Bewerkt door Neri Cruz Cisco TAC ingenieur.

Voorwaarden

Vereisten

Cisco raadt u aan kennis te hebben van de volgende onderwerpen:

Basiskennis van ISE-beleidssets, authenticatie en autorisatiebeleid
Mac Authentication Bypass (MAB)
Basiskennis van het Radius-protocol
Basiskennis van Windows Server

Gebruikte componenten

De informatie in dit document is gebaseerd op de volgende software- en hardwareversies:

Cisco ISE, versie 2.4, patch 11
Microsoft Windows Server, versie 2012 R2 x64
Cisco Switch Catalyst 3650-24PD, versie 03.07.05.E (15.2(3)E5)
Microsoft Windows 7-systeem

Opmerking: De informatie in dit document is gemaakt van de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u de potentiële impact van elke opdracht begrijpen.

Configuratie

In dit gedeelte wordt beschreven hoe u de netwerkapparaten kunt configureren, de integratie tussen ISE en LDAP en ten slotte hoe u LDAP-kenmerken kunt configureren die moeten worden gebruikt in het ISE-machtigingsbeleid.

Netwerkdiagram

Deze afbeelding illustreert de netwerktopologie die wordt gebruikt:

Hier is de verkeersstroom, zoals geïllustreerd in het netwerkdiagram:

De gebruiker verbindt zijn pc/laptop met de aangewezen switch-poort.
De switch stuurt een Radius Access-Request voor die gebruiker naar de ISE
Wanneer de ISE de informatie ontvangt, zoekt de ISE de LDAP-server op voor de specifieke gebruiker die is ingediend, die de attributen bevat die moeten worden gebruikt in de voorwaarden voor het autorisatiebeleid.
Zodra de ISE de attributen (de switch poort, de naam van de switch, en het mac-adres van het apparaat) ontvangt, vergelijkt het de informatie die door de switch wordt verstrekt.
Als de door de switch verstrekte informatie over de attributen dezelfde is als de informatie die door LDAP wordt verstrekt, verzendt de ISE een RADIUS Access-Accept met de machtigingen die in het autorisatieprofiel zijn geconfigureerd.

Configuraties

Gebruik dit gedeelte om de LDAP, switch en ISE te configureren.

LDAP configureren

Voer de volgende stappen uit om de LDAP-server te configureren:

1. Navigeer naar Serverbeheer > Dashboard > Extra > ADSI Bewerken

2. Klik met de rechtermuisknop op het pictogram ADSI Bewerken en selecteer Verbinding maken met...

3. Definieer onder Verbindingsinstellingen een naam en selecteer de knop OK om de verbinding te starten.

4. Klik met de rechtermuisknop in hetzelfde ADSI-menu Bewerken in DC-verbinding (DC=ciscodemo, DC=lab), selecteer Nieuw en selecteer vervolgens Object optie

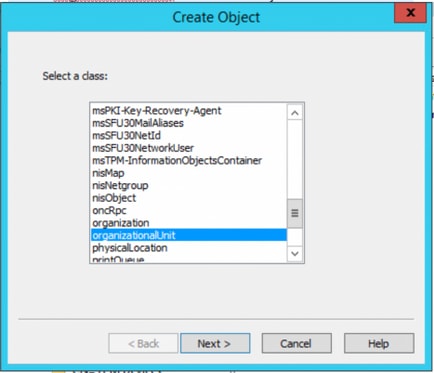

5. Selecteer optie OrganizationalUnit als het nieuwe object en selecteer volgende.

6. Definieer een naam voor de nieuwe OrganizationalUnit en selecteer Volgende

7. Selecteer Voltooien om de nieuwe OrganizationalUnit te maken

8. Klik met de rechtermuisknop op de OrganizationalUnit die zojuist is gemaakt en selecteer Nieuw > Object

9.Selecteer apparaat als objectklasse en selecteer volgende

10.Definieer een naam in het veld Waarde en selecteer Volgende

11. Selecteer de optie Meer kenmerken

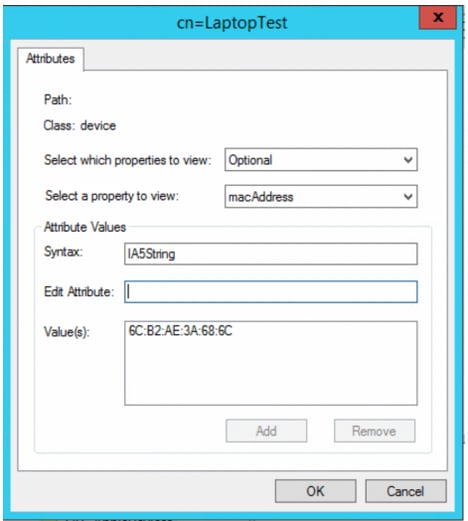

11. Selecteer in het vervolgkeuzemenu een eigenschap om te bekijken, selecteer optie macAddress en definieer vervolgens het MAC-adres van het eindpunt dat wordt geverifieerd onder het veld Attribuut bewerken en selecteer de knop Toevoegen om het MAC-adres van het apparaat op te slaan.

Opmerking: Gebruik een dubbele dubbele dubbele punt in plaats van punten of koppelteken tussen MAC-adresoctetten.

12. Selecteer OK om de informatie op te slaan en verder te gaan met de configuratie van het apparaatobject

13. Selecteer Voltooien om het nieuwe apparaatobject te maken

14. Klik met de rechtermuisknop op het apparaatobject en selecteer optie Eigenschappen

15. Selecteer de beschrijving van de optie en selecteer Bewerken om de naam van de switch en de poort voor de switch te definiëren waarop de verbinding tot stand wordt gebracht.

16. Definieer de naam van de switch en de switch-poort. Zorg ervoor dat u een komma gebruikt om elke waarde te scheiden. Selecteer Toevoegen en vervolgens OK om de informatie op te slaan.

Switchapflexconnect is de naam van de switch.
GigabitEthernet1/0/6 is de switch-poort waarop het eindpunt is aangesloten.

Opmerking: Het is mogelijk om scripts te gebruiken om attributen aan een specifiek veld toe te voegen, maar in dit voorbeeld definiëren we de waarden handmatig

Opmerking: AD-attribuut is hoofdlettergevoelig als u alle Mac-adressen gebruikt in kleine letters die ISE tijdens de LDAP-query omzet in hoofdletters. Om dit gedrag te voorkomen, schakelt u Proceshost opzoeken uit onder toegestane protocollen. Nadere informatie is te vinden op deze link: https://www.cisco.com/c/en/us/td/docs/security/ise/3-0/admin_guide/b_ISE_admin_3_0.pdf

Switchconfiguratie

Hieronder wordt de configuratie beschreven voor 802.1x-communicatie tussen ISE en de switch.

aaa new-model

!
aaa group server radius ISE
 server name ISE
 deadtime 15
!
aaa authentication dot1x default group ISE
aaa authorization network default group ISE
aaa accounting update newinfo
aaa accounting dot1x default start-stop group ISE
!
aaa server radius dynamic-author
 client 10.81.127.109 server-key XXXXabc
!
aaa session-id common
switch 1 provision ws-c3650-24pd
!
dot1x system-auth-control
dot1x critical eapol
diagnostic bootup level minimal
spanning-tree mode rapid-pvst
spanning-tree extend system-id
hw-switch switch 1 logging onboard message level 3
!
interface GigabitEthernet1/0/6
 description VM for dot1x
 switchport access vlan 127
 switchport mode access
 authentication event fail action next-method
 authentication event server dead action authorize vlan 127
 authentication event server alive action reinitialize
 authentication host-mode multi-domain
 authentication open
 authentication order dot1x mab
 authentication priority dot1x mab
 authentication port-control auto
 authentication periodic
 authentication timer reauthenticate server
 authentication timer inactivity server dynamic
 authentication violation restrict
 mab
 dot1x pae authenticator
 dot1x timeout tx-period 10
 spanning-tree portfast
!
radius server ISE
 address ipv4 10.81.127.109 auth-port 1812 acct-port 1813
 automate-tester username radiustest idle-time 5
 key XXXXabc
!

Opmerking: de globale en interfaceconfiguratie moet mogelijk worden aangepast in uw omgeving

ISE-configuratie

Hieronder wordt de configuratie beschreven op ISE om de kenmerken van de LDAP-server op te halen en het ISE-beleid te configureren.

Ga in ISE naar Beheer->Identiteitsbeheer->Externe identiteitsbronnen en selecteer de LDAP-map en klik op Toevoegen om een nieuwe verbinding met LDAP te maken

2. Definieer onder Algemeen een naam en selecteer het MAC-adres als attribuut voor de onderwerpnaam

3. Op het tabblad Verbinding configureert u het IP-adres, de DN-beheerder en het wachtwoord van de LDAP-server om een succesvolle verbinding te krijgen.

Opmerking: poort 389 is de standaardpoort die wordt gebruikt.

4. Onder het tabblad Attributen selecteert u de attributen macAddress en description. Deze attributen worden gebruikt in het autorisatiebeleid

5. Ga voor het maken van een toegestaan protocol naar Beleidselementen->Resultaten->Authenticatie->Toegestane protocollen. Definieer en selecteer Opzoeken van proceshost en Toestaan dat PAP/ASCII de enige toegestane protocollen zijn. Selecteer uiteindelijk Opslaan

6. Ga naar Beleidselementen->Resultaten->Autorisatie->Autorisatieprofielen om een autorisatieprofiel te maken. Selecteer Toevoegen en definieer de rechten die aan het eindpunt worden toegewezen.

7.Ga naar Beleid-> Beleidsset en maak een beleidsset met behulp van de vooraf gedefinieerde voorwaarde Wired_MAB en het toegestane protocol dat is gemaakt in stap 5.

8.Maak onder de nieuwe beleidsset een verificatiebeleid met de vooraf gedefinieerde Wired_MAB-bibliotheek en LDAP-verbinding als externe identiteitsbronsequentie

9. Onder Autorisatiebeleid een naam definiëren en een samengestelde voorwaarde maken met behulp van LDAP Attribuut beschrijving, Radius NAS-Port-Id en NetworkDeviceName. Voeg ten slotte het in stap 6 gemaakte autorisatieprofiel toe.

Nadat u de configuratie hebt toegepast, kunt u zonder tussenkomst van de gebruiker verbinding maken met het netwerk.

Verifiëren

Nadat u verbinding hebt gemaakt met de aangewezen apparaatpoort, kunt u verificatiesessieinterface GigabitEthernet X/X/X-gegevens weergeven om de verificatie- en autorisatiestatus van het switch te valideren.

Sw3650-mauramos#show auth sess inter gi 1/0/6 details
            Interface:   GigabitEthernet1/0/6
               IIF-ID:   0x103DFC0000000B5
          MAC Address:   6cb2.ae3a.686c
         IPv6 Address:   Unknown
         IPv4 Address:
            User-name:   6C-B2-AE-3A-68-6C
               Status:   Authorized
               Domain:   Data
       Oper host mode:   multi-domain
     Oper control dir:   both
      Session timeout:   N/A
      Restart timeout:   N/A
    Common Session ID:   0A517F65000013DA87E85A24
      Acct session ID:   0x000015D9
               Handle:   0x9300005C
       Current Policy:   Policy_Gi1/0/6

Local Policies:
           Service Template:  DEFAULT_LINKSEC_POLICY_SHOULD_SECURE (priority 150)
           Security Policy:   Should Secure
           Security Status:   Link Unsecure
Method status list:
             Method           State
             mab              Authc Success

Op ISE kunt u Radius Live Logs gebruiken voor bevestiging.

Problemen oplossen

Controleer op de LDAP-server of het aangemaakte apparaat een Mac-adres, de juiste naam van de switch en een switch-poort heeft geconfigureerd

Op ISE kunt u een pakketopname maken (Ga naar Operations->Troubleshoot->Diagnostic Tool->TCP Dumps) om te valideren dat de waarden van LDAP naar ISE worden verzonden
