Probleemoplossing voor PMIP-tunnelinstelling op IOS XE-routers

Bijgewerkt:20 juli 2023
Document-id:220598

Inclusief taalgebruik

De documentatie van dit product is waar mogelijk geschreven met inclusief taalgebruik. Inclusief taalgebruik wordt in deze documentatie gedefinieerd als taal die geen discriminatie op basis van leeftijd, handicap, gender, etniciteit, seksuele oriëntatie, sociaaleconomische status of combinaties hiervan weerspiegelt. In deze documentatie kunnen uitzonderingen voorkomen vanwege bewoordingen die in de gebruikersinterfaces van de productsoftware zijn gecodeerd, die op het taalgebruik in de RFP-documentatie zijn gebaseerd of die worden gebruikt in een product van een externe partij waarnaar wordt verwezen. Lees meer over hoe Cisco gebruikmaakt van inclusief taalgebruik.

Over deze vertaling

Cisco heeft dit document vertaald via een combinatie van machine- en menselijke technologie om onze gebruikers wereldwijd ondersteuningscontent te bieden in hun eigen taal. Houd er rekening mee dat zelfs de beste machinevertaling niet net zo nauwkeurig is als die van een professionele vertaler. Cisco Systems, Inc. is niet aansprakelijk voor de nauwkeurigheid van deze vertalingen en raadt aan altijd het oorspronkelijke Engelstalige document (link) te raadplegen.


    Inleiding

    Dit document beschrijft hoe u PMIPv6-technologieën voor Cisco IOS® XE kunt oplossen.

    Voorwaarden

    Vereisten

    Cisco raadt kennis van de volgende onderwerpen aan:

    Gebruikte componenten

    De informatie in dit document is gebaseerd op Cisco IOS XE-software.

    De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u zorgen dat u de potentiële impact van elke opdracht begrijpt.

    Achtergrondinformatie

    Wanneer u problemen oplost met mobiele IP-technologieën, is de belangrijkste zorg een goed signaal tussen de mobiele interface en de Radio Network Controller (RNC). Uw Internet Service Provider (ISP) biedt het IP-adres dat u gebruikt om de Tunnel tussen de Mobility Access Gateway (MAG) en Local Mobility Anchor (LMA) tot stand te brengen.

    MAG maakt geen PMIPv6 Tunnel richting LMA.

    Dit gedeelte biedt een oplossing voor het gemeenschappelijke probleem van Tunnel0-creatie op MAG. Dit netwerkdiagram wordt als voorbeeld gebruikt.

    Baseline topology

    In dit cijfer is de MAG niet in staat om de Tunnel0 richting de LMA te bepalen.

     MAG#show ip interface brief | exclude unassigned
Interface              IP-Address      OK? Method Status                Protocol
Cellular0/1/0          203.0.113.1     YES NVRAM  up                    up
Ethernet0/1            198.51.100.254  YES NVRAM  up                    up

    Het probleem diagnosticeren

    1. Bekijk de configuratie op de Mobile Access Gateway (MAG) en controleer of de door de ISP verstrekte informatie juist is:
    • APN = definieert de gegevensconnectiviteit met het lokale IP Core Packet netwerk voor de mobiele connectiviteit
    • NAI = Network ID van de MAG naar de ISP
    • IP-adres van de LMA = IP-adres dat door de lokale ISP wordt verstrekt

    Deze informatie is te vinden op de mobiele interface.

    Router#sh cellular 0/1/0 all
Hardware Information
====================
    Modem Firmware Version = <version>
    Modem Firmware built = 2015/03/04 21:30:23
    Hardware Version = 1.0
    Device Model ID: xxxx
    Package Identifier ID: Cisco ID
    International Mobile Subscriber Identity (IMSI) = 310410901877700
    International Mobile Equipment Identity (IMEI) = xxxxxxxxxxxxxxx
    Integrated Circuit Card ID (ICCID) = < ICCID Number >
    Mobile Subscriber Integrated Services
    Digital Network-Number (MSISDN) =  < MSISDN ID >
    Modem Status = Online
    Current Modem Temperature = 33 deg C
    PRI SKU ID = <SKU ID>, PRI version = 005.026, Carrier = ISP
    OEM PRI version = <version>

    Voorbeeld van routerconfiguratie.

    Configuratiesleutelvelden
    ipv6 mobile pmipv6-domain LMA-DOMAIN
    replay-protection timestamp window 255
    encap gre-ipv4
    lma LMA_SVC
    ipv4-address


    nai IMSI@APN
    lma LMA_SVC
    ipv6 mobile pmipv6-mag


          domain LMA-DOMAIN

    role 3GPP
    apn


    address dynamic
    roaming interface Cellular0/1/0 priority 1 egress-ATT LTE label MAG replay-protection timestamp window 255
    no generate grekey
    ignore grekey
    interface Loopback0 < Logical Mobile Node Interface >
    lma LMA_SVC LMA-DOMAIN
    ipv4-address


    encap gre-ipv4
    logical-mn IMSI@


    mobile network Ethernet0/1 < Interface to be advertised over the Tunnel0>
    home interface Loopback0 < Logical Mobile Node Interface >
    Configuratievoorbeeld
    ipv6 mobile pmipv6-domain LMA-DOMAIN
    replay-protection timestamp window 255
    encap gre-ipv4
    lma LMA_SVC
    ipv4-address 203.0.113.10
    nai 310410901877700@13511.mcs
    lma LMA_SVC
    ipv6 mobile pmipv6-mag MAG819 domain LMA-DOMAIN
    role 3GPP
    apn 13511.mcs
    address dynamic
    roaming interface Cellular0/1/0 priority 1 egress-ATT LTE label MAG replay-protection timestamp window 255
    no generate grekey
    ignore grekey
    interface Loopback0
    lma LMA_SVC LMA-DOMAIN
    ipv4-address 203.0.113.10
    encap gre-ipv4
    logical-mn 310410901877700@13511.mcs
    mobile network Ethernet0/1
    home interface Loopback0


    2. Valideren van de status van de MAG. De INIT staat geeft aan dat de MAG probeert verbinding te maken met de LMA.

     a) non-working example

     MAG#show ipv6 mobile pmipv6 mag binding
Total number of bindings: 1
----------------------------------------
[Binding][MN]: Domain: LMA-DOMAIN, Nai: 310410901877700@13511.mcs
	[Binding][MN]: State: INIT
	[Binding][MN]: Interface: Loopback0
	[Binding][MN]: Hoa: 0.0.0.0, Att: 4, llid: 310410901877700@135
	[Binding][MN]: HNP: 0
	[Binding][MN]: APN: 13511.mcs
	[Binding][MN][LMA]: Id: LMA_SVC
	[Binding][MN][LMA]: Lifetime: 0
	[Binding][MN]: Yes
	[Binding][MN][Mobile Network]: Ethernet0/1
	[Binding][MN][PATH]: interface: Cellular0/1/0, Label: MAG
		State: PATH_INIT
		Refresh time: 0(sec), Refresh time Remaining: 0(sec)
----------------------------------------

    b) working example

MAG#show ipv6 mobile pmipv6 mag binding
Total number of bindings: 1
----------------------------------------
[Binding][MN]: Domain: LMA-DOMAIN, Nai: 310410901877700@13511.mcs
	[Binding][MN]: State: ACTIVE
	[Binding][MN]: Interface: Loopback0
	[Binding][MN]: Hoa: x.x.x.x, Att: 4, llid: 310410901877700@135
	[Binding][MN]: HNP: 0
	[Binding][MN]: APN: 13511.mcs
	[Binding][MN][LMA]: Id: LMA_SVC
	[Binding][MN][LMA]: Lifetime: 3600
	[Binding][MN]: Yes
	[Binding][MN][Mobile Network]: Ethernet0/1
	[Binding][MN][PATH]: interface: Cellular0/1/0, Label: MAG
		State: PATH_ACTIVE
		Tunnel: Tunnel0
		Refresh time: 300(sec), Refresh time Remaining: 299(sec)
		[Binding][MN][PATH][GREKEY]: Upstream: 0, Downstream: 0
----------------------------------------

    3. Valideren van de MAG-status op de router. De berichten van belang zijn PBU's en PBA's, die het verzoek en het antwoord voor de band van de MAG aan de LMA vormen.

    MAG#show ipv6 mobile pmipv6 mag stats
----------------------------------------
[MAG819]: Total Bindings	: 1
[MAG819]: PBU Sent		: 6
[MAG819]: PBA Rcvd		: 0
[MAG819]: PBRI Sent		: 0
[MAG819]: PBRI Rcvd		: 0
[MAG819]: PBRA Sent		: 0
[MAG819]: PBRA Rcvd		: 0
[MAG819]: No Of handoff	: 0

Detailed Statistics Information
< snip >

    4. Valideren als de mobiele interface een goed signaal naar de ISP heeft.

    note-icon


    Opmerking    : Het mobiele oplossen van problemen valt buiten het bereik van dit document.

    5. Debugs op het platform inschakelen om de berichtenuitwisseling tussen de MAG en LMA te valideren.

    MAG#debug ipv6 mobile mag events
*Apr 14 20:53:30.772: PMIPv6 RIB_RWATCH: Debugging is ON
*Apr 14 20:53:30.773: [PMIPV6_LMN_EVENT]: Attach Timer expired
*Apr 14 20:53:30.773: [PMIPV6_LMN_EVENT]: Event received Attach timer expiry in state: LMN_READY, new state: LMN_READY
*Apr 14 20:53:30.773: [PMIPV6_LMN_EVENT]: Logical MN (310410901877700@13511.mcs) sending Attach trigger req
*Apr 14 20:53:30.773: [PMIPV6_LMN_EVENT]: Starting Logical MN attach timer, period (5000)
*Apr 14 20:53:30.773: [PMIPV6_MAG_EVENT]: Trigger request received (Session create trigger) from (310410901877700@13511.mcs) on Loopback0
*Apr 14 20:53:30.773: [PMIPV6_MAG_EVENT]: Trigger attach request received
*Apr 14 20:53:30.773: [PMIPV6_MAG_EVENT]: Event received Old MN intf attached for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT
*Apr 14 20:53:30.773: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: INIT, new state: INIT
*Apr 14 20:53:33.397: [PMIPV6_MAG_EVENT]: Retx Timer expired for Nai: 310410901877700@13511.mcs
*Apr 14 20:53:33.397: [PMIPV6_MAG_EVENT]: Event received ReTx timer exhausted for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_NULL
*Apr 14 20:53:33.397: [PMIPV6_MAG_EVENT]: Event received Last path Down for Nai: 310410901877700@13511.mcs in state: INIT, new state: NULL
*Apr 14 20:53:33.397: [PMIPV6_MAG_EVENT]: Event received New MN intf attached for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_NULL, new state: PATH_INIT
*Apr 14 20:53:33.398: [PMIPV6_MAG_EVENT]: Starting Retx timer, period (1000)
*Apr 14 20:53:33.398: [PMIPV6_MM_EVENT]: Allocated packet of size 152 with tlv length 140
*Apr 14 20:53:33.398: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*Apr 14 20:53:33.398: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: NULL, new state: INIT
*Apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: Retx Timer expired for Nai: 310410901877700@13511.mcs
*Apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: Event received PBU Retx timer expired for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT
*Apr 14 20:53:34.423: [PMIPV6_MM_EVENT]: Allocated packet of size 152 with tlv length 140
*Apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*Apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: Starting Retx timer for Nai: 310410901877700@13511.mcs,period (2000)
*Apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: INIT, new state: INIT

    Belangrijke logbestanden die moeten worden overwogen:

    A) De MAG start de verbinding met de LMA.

    *apr 14 20:53:33.397: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen Nieuwe MN intf bijgevoegd voor Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_NULL, new state: PATH_INIT


    B) Een PBU-bericht verzonden naar de LMA om de Tunnel 0 te vestigen

    *apr 14 20:53:33.398: [PMIPV6_MAG_EVENT]: PBU bericht verzonden voor Nai: 310410901877700@13511.mcs


    C) De MAG ontvangt de erkenning (PBA) niet van de LMA. De MAG probeert nog een PBU te sturen om de Tunnel te bouwen.

    *apr 14 20:53:34.423: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen PBU Retx timer verlopen voor Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT

    6. Ga verder met een Embedded Packet Capture (EPC) om te bevestigen dat de LMA de PBA pakketten niet verstuurt. Configuratiehandleiding voor ingesloten pakketvastlegging.

    MAG#monitor capture cap control-plane both access-list tac buffer size 10
MAG#monitor capture cap start

    < wait at least 3 minutes >

MAG#show monitor capture cap buffer brief
 ----------------------------------------------------------------------------
 #   size   timestamp     source             destination      dscp    protocol
 ----------------------------------------------------------------------------
   0  194    0.000000   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   1  194    1.024000   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   2  194    3.075008   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   3  194    7.109994   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   4  194   15.178991   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   5  194   31.246041   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   6  194   65.757016   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   7  194   66.780010   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   8  194   68.828011   203.0.113.2      ->  203.0.113.10     0  BE   UDP
   9  194   72.861014   203.0.113.2      ->  203.0.113.10     0  BE   UDP
  10  194   80.931003   203.0.113.2      ->  203.0.113.10     0  BE   UDP

    De pakketopname laat zien dat het IP-adres 203.0.113.2 (adres toegewezen door de ISP) de PBU-pakketten naar 203.0.113.10 verstuurt via het LMA IP-adres.

    Voor meer details kan de opname worden geëxporteerd naar de bootflash met de opdrachtmonitor Capture cap export bootflash:<name>.pcap en geüpload naar een tftp server als .pcap bestand.

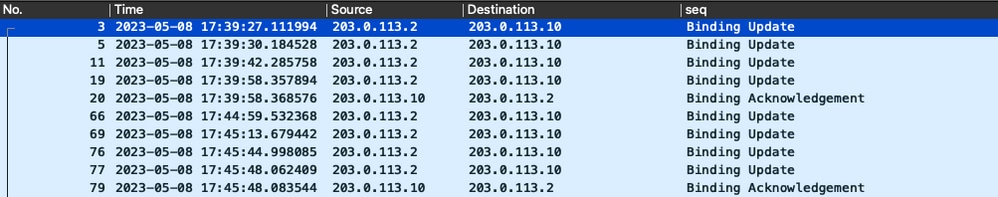

    In de geëxporteerde vangst vraagt de MAG de erkenning aan de LMA, maar de LMA stuurt de PBA-pakketten niet.

    PMIPv6 Tunnel Not Established

    7. Deze kwestie is geïsoleerd voor de ISP. Neem contact op met uw lokale ISP en vraag of de service voor PMIP is ingeschakeld.

    MAG niet gevestigd PMIPv6 Tunnel naar de LMA (PBU en PBA pakketuitwisseling).

    Het probleem diagnosticeren

    1. Bekijk de configuratie op de Mobile Access Gateway (MAG).

    2. Controleer de associatie tussen de MAG en LMA.

    MAG#sh ipv6 mobile pmipv6 mag binding
MAG#

    3. Bevestig de PBU- en PBA-berichten.

     MAG#show ipv6 mobile pmipv6 mag stats
----------------------------------------
[MAG819]: Total Bindings	: 0
[MAG819]: PBU Sent		: 48
[MAG819]: PBA Rcvd		: 36
[MAG819]: PBRI Sent		: 0
[MAG819]: PBRI Rcvd		: 0
[MAG819]: PBRA Sent		: 0
[MAG819]: PBRA Rcvd		: 0
[MAG819]: No Of handoff	: 0
-------------------------------------------------

    <snip>

Trigger Sent Stats
Response to DHCP DISCOVER     : 0	Response to DHCP REQUEST      : 0
Response to ARP REQUEST       : 0
Response to GARP              : 0	Response to Rtr Solicitation  : 0
ATTACH QUERY Sent             : 0	CLEANUP INDICATION Sent       : 37
Resp to MCSA CREATE REQ       : 62	Resp to MCSA UPD REQ          : 0
Resp to MCSA DEL REQ          : 0

    A) Het antwoord op MCSA CREATE REQ geeft aan dat MAG om verbinding met de LMA vraagt. Wanneer de LMA de PBU afwijst, begint de MAG met het CLEANUP-indicatiebericht.


    4. Laat debug ipv6 mobiele mag gebeurtenissen toe om de foutcode te valideren die op de MAG verschijnt.

    *Apr 17 18:13:22.885: [PMIPV6_LMN_EVENT]: Attach Timer expired
*Apr 17 18:13:22.885: [PMIPV6_LMN_EVENT]: Event received Attach timer expiry in state: LMN_READY, new state: LMN_READY
*Apr 17 18:13:22.885: [PMIPV6_LMN_EVENT]: Logical MN (310410901877700@13511.mcs) sending Attach trigger req
*Apr 17 18:13:22.885: [PMIPV6_LMN_EVENT]: Starting Logical MN attach timer, period (5000)
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Trigger request received (Session create trigger) from (310410901877700@13511.mcs) on Loopback0
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Trigger attach request received
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Event received New MN intf attached for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_NULL, new state: PATH_INIT
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Starting Retx timer, period (1000)
*Apr 17 18:13:22.885: [PMIPV6_MM_EVENT]:  Allocated packet of size 160 with tlv length 148
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*Apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: NULL, new state: INIT
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: message received: PBA
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: PBU rejected by LMA, NAI:310410901877700@13511.mcs, status: 130
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: PBA: nai(310410901877700@13511.mcs),nai len: 26, lli (310410901877700@135), ll len: 21, att:4, lifetime:0, status:130
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Event received PBA reject for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_NULL
<snip>
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Sending cleanup ind reason Last path Down, orig_event PBA reject
*Apr 17 18:13:22.886: [PMIPV6_LMN_EVENT]: Event received Cleanup request from MAG in state: LMN_READY, new state: LMN_READY
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Sending IPv4 address cleanup indication for address (0.0.0.0)
*Apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Binding Removed

    Belangrijke logbestanden die moeten worden overwogen:

    A) MAG initieert de verbinding naar de LMA.
        *apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen Nieuwe MN intf bijgevoegd voor Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_NULL, new state: PATH_INIT


    B) PBU van de MAG naar de LMA gezonden.

        *apr 17 18:13:22.885: [PMIPV6_MAG_EVENT]: PBU bericht verzonden voor Nai: 310410901877700@13511.mcs

    C) PBA ontvangen van de LMA.

        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Bericht ontvangen: PBA

    D) Door de LMA vanwege code 130 verworpen PBU-bericht

        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: PBU afgewezen door LMA, NAI:310410901877700@13511.mcs, status: 130

    E) PBA-bericht verworpen door de MAG vanwege code 130.

        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: PBA: nai(310410901877700@13511.mcs),nai len: 26, lli (310410901877700@135), all len: 21, at:4, life time:0, status:130


    F) De MAG valt terug op de NULL-staat, aangezien de PBU- en PBA-pakketten worden afgewezen.

        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen PBA verwerping voor Nai: 310410901877700@13511.mcs in path state machine, pad: Cellular0/1/0, staat: PATH_INIT, new state: PATH_NULL


    G) Schone berichten geven aan dat de tunnel naar de LMA moet worden hersteld.
        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Sending cleanup ind reden Laatste pad omlaag, orig_event PBA nee
        *apr 17 18:13:22.886: [PMIPV6_LMN_EVENT]: Gebeurtenis ontvangen Cleanup verzoek van MAG in staat: LMN_Ready, nieuwe staat: LMN_Ready
        *apr 17 18:13:22.886: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Sending IPv4 address cleanup indication for address (0.0.0.0)

    tip-icon


    tip    : De status op de debug wordt door de LMA verzonden om de tunnelinrichting te accepteren of af te wijzen. Deze codes zijn te zien wanneer de PBA wordt ontvangen door de MAG
            PBA: nai(310410901877700@13511.mcs), nai len: 26, lli (310410901877700@135), all len: 21, at:4, levensduur:0, status:130

    Raadpleeg de waardencodes.

    Waarde code  Beschrijving
    0 Bindende update geaccepteerd
    1 Aanvaard maar prefix ontdekking nodig
    128 Reden niet gespecificeerd
    129 Administratief verboden
    130 Onvoldoende middelen
    131 Thuisregistratie wordt niet ondersteund
    132 Niet-thuissubnetjes
    133 Geen home agent voor dit mobiele knooppunt
    134 Dubbele adresdetectie is mislukt
    135 Volgnummer buiten venster
    136 Index van verlopen startpunt, niet eens
    137 Verlopen behandelingsindex (één keer)
    138 Verlopen overeenkomsten
    139 Registratietype wijziging niet toegestaan

    5. Ga verder met het vastleggen van een besturingsplane op de router en valideer de mobiele IPv6-header vanuit het bevestigingspakket.



    Vergelijkende opnamen

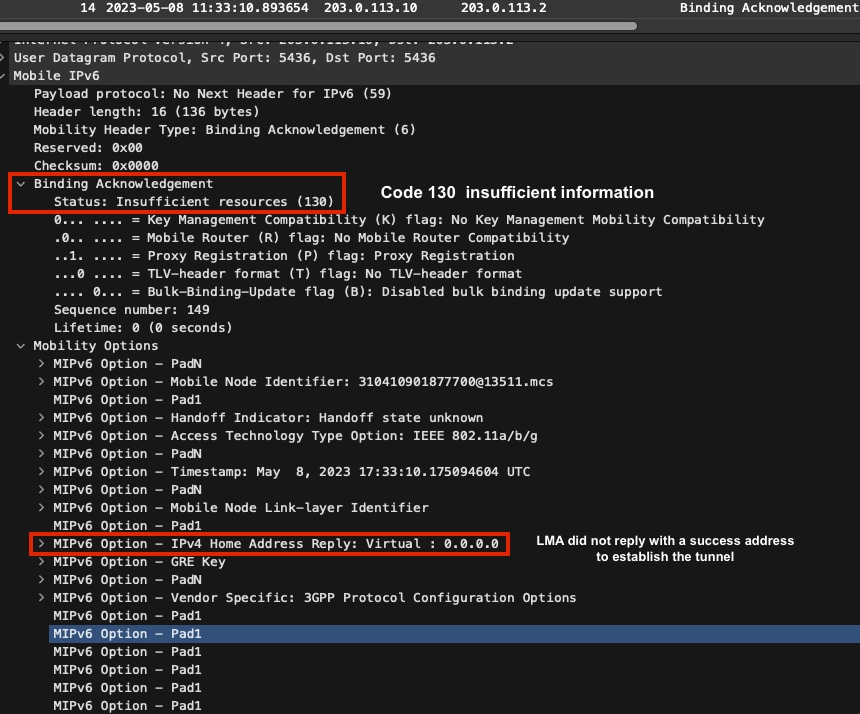

    Kop met fout

    PMIPv6 Tunnel Not Established [Error]

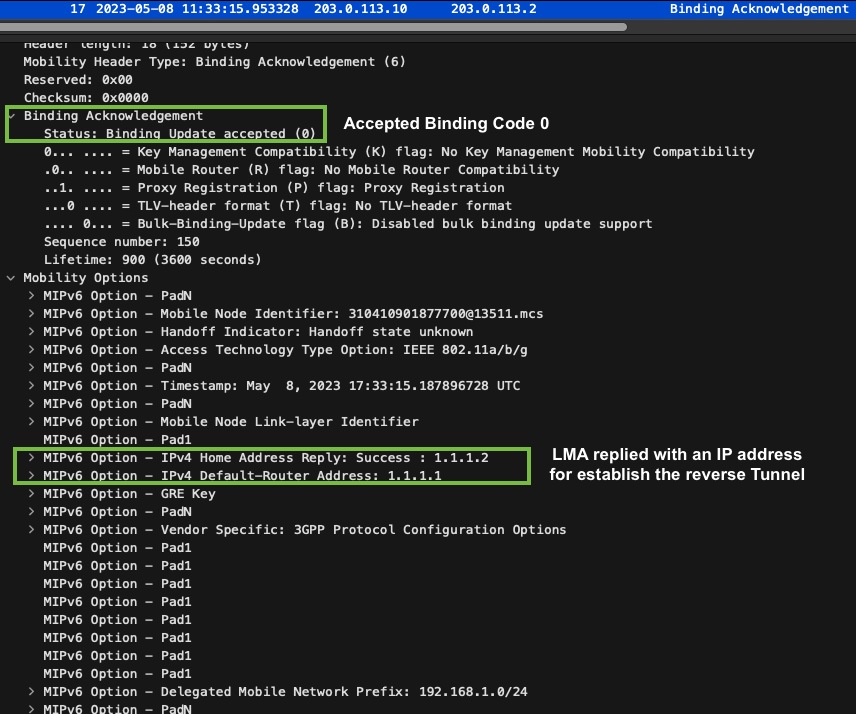

    Kop zonder fout

    PMIPv6 Tunnel Established

    6. Valideren met uw lokale ISP. In dit geval bevat het LMA-antwoord niet het huisadres om de omgekeerde tunnel te kunnen opzetten.

    PMIPv6 springt richting de LMA

    *May  8 23:09:33.631: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel0, changed state to up
*May  8 23:09:33.632: %PMIPV6-5-TUNNELUP: Bringing up the Proxy Mobile IPv6 tunnel Tunnel0
*May  8 23:15:39.067: %PMIPV6-5-TUNNELDELETE: Deleting the Proxy Mobile IPv6 tunnel Tunnel0
*May  8 23:17:16.655: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel0, changed state to up
*May  8 23:17:16.656: %PMIPV6-5-TUNNELUP: Bringing up the Proxy Mobile IPv6 tunnel Tunnel0

    Het probleem diagnosticeren

    1. Valideren als de antenne een goed signaal heeft.

    note-icon


    Opmerking    : Het mobiele oplossen van problemen valt buiten het bereik van dit document.

    2. Activeer debug ipv6 mobiel om te valideren als het apparaat de PBU-pakketten naar de LMA verstuurt.

    *May  9 20:28:26.784: [PMIPV6_LMN_EVENT]: Attach Timer expired
*May  9 20:28:26.784: [PMIPV6_LMN_EVENT]: Event received Attach timer expiry in state: LMN_READY, new state: LMN_READY
*May  9 20:28:26.784: [PMIPV6_LMN_EVENT]: Logical MN (310410901877700@13511.mcs) sending Attach trigger req
*May  9 20:28:26.784: [PMIPV6_LMN_EVENT]: Starting Logical MN attach timer, period (5000)
*May  9 20:28:26.784: [PMIPV6_MAG_EVENT]: Trigger request received (Session create trigger) from (310410901877700@13511.mcs) on Loopback0
*May  9 20:28:26.784: [PMIPV6_MAG_EVENT]: Trigger attach request received
*May  9 20:28:26.784: [PMIPV6_MAG_EVENT]: Event received Old MN intf attached for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT
*May  9 20:28:26.784: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: INIT, new state: INIT






    At this point the MAG waits for a reply from the LMA to establish the tunnel. Since the timer expires, the MAG clears the entry and starts the process.

*May  9 20:28:39.523: [PMIPV6_MAG_EVENT]: Event received Last path Down for Nai: 310410901877700@13511.mcs in state: INIT, new state: NULL
*May  9 20:28:39.523: [PMIPV6_MAG_EVENT]: Trigger Reply sent in Bul Null state entry for Nai: 310410901877700@13511.mcs
*May  9 20:28:39.523: [PMIPV6_LMN_EVENT]: Event received Trigger Attach Failure in state: LMN_READY, new state: LMN_READY
< snip >
*May  9 20:28:39.523: [PMIPV6_MAG_EVENT]: sending cleanup ind reason Last path Down, orig_event ReTx timer exhausted
*May  9 20:28:39.523: [PMIPV6_LMN_EVENT]: Event received Cleanup request from MAG in state: LMN_READY, new state: LMN_READY
*May  9 20:28:39.523: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Sending IPv4 address cleanup indication for address (0.0.0.0)
*May  9 20:28:39.523: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Binding Removed
< Snip >
*May  9 20:28:41.955: [PMIPV6_MAG_EVENT]: Event received New MN intf attached for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_NULL, new state: PATH_INIT
*May  9 20:28:41.955: [PMIPV6_MAG_EVENT]: Starting Retx timer, period (1000)
*May  9 20:28:41.955: [PMIPV6_MM_EVENT]: Allocated packet of size 160 with tlv length 148
*May  9 20:28:41.955: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*May  9 20:28:41.956: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: NULL, new state: INIT
*May  9 20:28:42.979: [PMIPV6_MAG_EVENT]: Retx Timer expired for Nai: 310410901877700@13511.mcs
*May  9 20:28:42.979: [PMIPV6_MAG_EVENT]: Event received PBU Retx timer expired for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT
*May  9 20:28:42.979: [PMIPV6_MM_EVENT]: Allocated packet of size 160 with tlv length 148
*May  9 20:28:42.979: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*May  9 20:28:42.979: [PMIPV6_MAG_EVENT]: Starting Retx timer for Nai: 310410901877700@13511.mcs,period (2000)
*May  9 20:28:42.979: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: INIT, new state: INIT
*May  9 20:28:45.027: [PMIPV6_MAG_EVENT]: Retx Timer expired for Nai: 310410901877700@13511.mcs
*May  9 20:28:45.027: [PMIPV6_MAG_EVENT]: Event received PBU Retx timer expired for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_INIT
*May  9 20:28:45.027: [PMIPV6_MM_EVENT]: Allocated packet of size 160 with tlv length 148
*May  9 20:28:45.027: [PMIPV6_MAG_EVENT]: PBU message sent for Nai: 310410901877700@13511.mcs
*May  9 20:28:45.027: [PMIPV6_MAG_EVENT]: Starting Retx timer for Nai: 310410901877700@13511.mcs,period (4000)
*May  9 20:28:45.027: [PMIPV6_MAG_EVENT]: Event received First path created for Nai: 310410901877700@13511.mcs in state: INIT, new state: INIT
*May  9 20:28:45.228: [PMIPV6_MAG_EVENT]: message received: PBA
*May  9 20:28:45.228: [PMIPV6_MAG_EVENT]: PBA: nai(310410901877700@13511.mcs),nai len: 26, lli (310410901877700@135), ll len: 21, att:4, lifetime:3600, status:0
*May  9 20:28:45.228: [PMIPV6_MAG_EVENT]: Event received PBA accept for Nai: 310410901877700@13511.mcs in path state machine, path: Cellular0/1/0, state: PATH_INIT, new state: PATH_ACTIVE
*May  9 20:28:45.228: [PMIPV6_MAG_EVENT]: Starting Refresh timer, period (300000)
*May  9 20:28:45.229: PMIPV6_LMN_EVENT]: Received event (20)
*May  9 20:28:45.229: [PMIPV6_LMN_EVENT]: Address change event received for Tunnel0
*May  9 20:28:45.229: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel0, changed state to up
*May  9 20:28:45.230: %PMIPV6-5-TUNNELUP: Bringing up the Proxy Mobile IPv6 tunnel Tunnel0
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Adding V4 Tunnel, Handle (Tunnel0), mode: (GRE_IN_IPV4)
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Populating Reverse V4 Tunnel entry, l2 address (0x310410901877700@135), ipv4 add: x.x.x.x phy handle: (Loopback0), Succeeded !!!
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Populating Reverse V4 Tunnel entry, l2 address (0x310410901877700@135), ipv4 add: x.x.x.x phy handle: (Ethernet0/1), Succeeded !!!
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Stopping Retx timer for Nai: 310410901877700@13511.mcs
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Event received First path UP for Nai: 310410901877700@13511.mcs in state: INIT, new state: ACTIVE
*May  9 20:28:45.230: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Updating binding succeeded

    Belangrijke logbestanden die moeten worden overwogen:

    A) MAG vervalt de verbinding met de LMA en wacht op een reactie.

        *Mei 9 20:28:26.784: [PMIPV6_LMN_EVENT]: Attach Timer verlopen
        *Mei 9 20:28:26.784: [PMIPV6_LMN_EVENT]: Gebeurtenis ontvangen Attach timer verlopen in staat: LMN_Ready, nieuwe staat: LMN_Ready

        *Mei 9 20:28:26.784: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen Oude MN intf bijgevoegd voor Nai: 310410901877700@13511.mcs in path state machine, pad: Cellular0/1/0, staat: PATH_INIT, nieuwe staat: PATH_INIT
        *May 9 20:28:26.784: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen Eerste pad gemaakt voor Nai: 310410901877700@13511.mcs in staat: INIT, nieuwe staat: INIT

    B) Een duidelijk bericht wordt verzonden om de vorige band te schrappen en een nieuwe Tunnel te vestigen.

        *Mei 9 20:28:39.523: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen Laatste pad Omlaag voor Nai: 310410901877700@13511.mcs in staat: INIT, nieuwe staat: NULL

        *Mei 9 20:28:39.523: [PMIPV6_MAG_EVENT]: Sending cleanup ind reden Laatste pad omlaag, orig_event ReTx timer uitgeput
        *Mei 9 20:28:39.523: [PMIPV6_LMN_EVENT]: Gebeurtenis ontvangen Cleanup verzoek van MAG in staat: LMN_Ready, nieuwe staat: LMN_Ready
        *Mei 9 20:28:39.523: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Sending IPv4 address cleanup indicatie voor adres (0.0.0.0)
        *Mei 9 20:28:39.523: [PMIPV6_MAG_EVENT]: Nai: 310410901877700@13511.mcs, Binding verwijderd

    C) Een PBU bericht wordt verzonden naar LMA om nieuwe Tunnel 0 te vestigen. Zodra de MAG ontvangen is de PBA de Tunnel.

        *Mei 9 20:28:41.955: [PMIPV6_MAG_EVENT]:PBU bericht verzonden voor Nai: 310410901877700@13511.mcs

    D) Een PBA wordt ontvangen en geaccepteerd door de MAG en LMA.

        *Mei 9 20:28:45.228: [PMIPV6_MAG_EVENT]: Bericht ontvangen: PBA
        *9 mei 20:28:45.228: [PMIPV6_MAG_EVENT]: PBA: nai(310410901877700@13511.mcs), nai len: 26, lli (310410901877700@135), all len: 21, at:4, life time:3600, status:0
        *May 9 20:28:45.228: [PMIPV6_MAG_EVENT]: Gebeurtenis ontvangen PBA accepteren voor Nai: 310410901877700@13511.mcs in path state machine, pad: Cellular0/1/0, staat: PATH_INIT, new state: PATH_ACTIVE

    E) Tunnel 0 wordt opgericht.

       *Mei 9 20:28:45.229: [PMIPV6_LMN_EVENT]: Adreswijziging event ontvangen voor Tunnel0
       *Mei 9 20:28:45.229: %LINEPROTO-5-UPDOWN: Lijnprotocol op interfacetunnel0, gewijzigde status naar boven
       *Mei 9 20:28:45.230: %PMIPV6-5-TUNNELUP: De Proxy Mobiele IPv6-tunneltunnel0

    3. Ga verder met de Control Plane opname op de router en valideren als de pakketten worden gedeeld tussen MAG en LMA.

    PMIPv6 Tunnel Intermittent Connection

    In de geëxporteerde vangst vraagt de MAG de erkenning aan de LMA. De LMA reageert met dit bericht; aangezien het vervoer een probleem heeft, worden deze berichten echter niet consequent door de MAG ontvangen.
    Zodra het vervoer stabiel is, wordt de tunnel stabiel.

    4. Valideer met uw lokale ISP als het transport tussen deze twee apparaten stabiel is.

    Aanvullende informatie


    PMIP zal naar verwachting geen standaard-route van de ISP ontvangen. Om connectiviteit te krijgen en de tunnel te vestigen, is het noodzakelijk om een gastheerroute te hebben die aan IP van LMA richt en de cellulaire interface als volgende-hop toevoegt.

    Voorbeeld:
    IP-route 203.0.113.10 255.255.255.255 cellulair 0/1/0

    Terminologie Beschrijving
    International Mobile Subscriber Identity (IMSI) 15-cijferig codenummer dat aan de SIM-kaart is toegewezen
    IMEI (International Mobile Equipment Identity) 15-cijferige code die is toegewezen aan mobiele apparatuur
    Geïntegreerde Circuit Card Identifier (ICCID) 19 tot 20-cijferige code die specifiek is toegewezen aan de hardware-SIM-kaart
    Mobile Station International Subscriber Directory Number (MSISDN) Mobiel apparaatnummer toegewezen door de ISP. Hiertoe behoren de landcode en het toegekende nummer.
    Network Access Identifier (NAI) Gebruikersidentiteit die door de client is ingediend tijdens verificatie van netwerktoegang
    Access point name (APN) Informatie van het mobiele apparaat om verbinding te maken met de mobiele netwerkgegevens (Roam-proces)
    Mobiel knooppunt (MN) IP-host of -router vereist om deel te nemen aan IP-mobiliteitsgerelateerde PMIP
    Mobiele toegangsgateway (MAG) Toegangsapparaat dat de verbinding met de ISP beheert
    Local Mobility Anchor (LMA) Home Agent voor het mobiele knooppunt in een Proxy Mobile IPv6-domein (PMIP)
    Adres (HoA) Dynamisch IP-adres toegewezen door de LMA-pool
    Proxy Binding Update (PBU) Verzoek van de MOE om de tunnel tussen LMA aan te leggen. Dit verzoek bevat de optie Mobile Node Identifier Option.
    Proxy-bindende bevestiging (PBA) Bericht van LMA aan MAG, dat het HoA netwerk prefixes en triggers de oprichting van een bidirectionele Tunnel omvat

    Revisiegeschiedenis

    Revisie Publicatiedatum Opmerkingen
    2.0
    20-Jul-2023
    Bijgewerkte screenshots
    1.0
    20-Jul-2023
    Eerste vrijgave
    TAC Authored

    Bijgedragen door Cisco-engineers

    • Adriana Pacheco
      Cisco TAC Engineer

    Was dit document nuttig?

    FeedbackFeedback

    Contact Cisco

    Dit document is van toepassing op deze producten
