Vervang zelfondertekende SSL certificaten in HyperFlex Clusters

Inleiding

Dit document beschrijft hoe u zelfondertekende SSL-certificaten in Hyperflex-clusters kunt vervangen door certificaten van derden.

Voorwaarden

Vereisten

Cisco raadt kennis van de volgende onderwerpen aan:

• Basiskennis van SSL-certificaten.
• Basis begrip van Linux opdrachtregel.
• Hyperflex Cluster Operations.

Gebruikte componenten

De informatie in dit document is gebaseerd op:

Hyperflex Data Platform(HXDP) 5.0.(2a) en hoger

De informatie in dit document is gebaseerd op de apparaten in een specifieke laboratoriumomgeving. Alle apparaten die in dit document worden beschreven, hadden een opgeschoonde (standaard)configuratie. Als uw netwerk live is, moet u zorgen dat u de potentiële impact van elke opdracht begrijpt.

Achtergrondinformatie

In de implementatie van Cisco HyperFlex wordt een verzameling lokale certificaten gegenereerd tussen de componenten om betrouwbare communicatie mogelijk te maken.

Als uw organisaties al een certificeringsinstantie hebben, wordt aanbevolen om de standaard SSL Certificaten te vervangen door uw eigen certificaten.

EZorg ervoor dat u aan deze vereisten voldoet voordat u deze configuratie probeert :

• Certificaatautorisatieserver
• Linux-machine



Configureren

Stap 1. Een kopie maken van openssl.cnf

Maak verbinding met Hyperflex Cluster Management IP (CMIP) door SSH te gebruiken als een beheergebruiker en vervolgens switch naar een diagramgebruiker.

HyperFlex StorageController 5.0(2a)
admin @ X.X.X.X's password:
This is a Restricted shell.
Type '?' or 'help' to get the list of allowed commands.
hxshell:~$ su diag
Password:
 _____ _                     _____ _                              ___                       ____
|  ___(_)_   _____     _    |_   _| |__  _ __ ___  ___     _     / _ \ _ __   ___          / ___|  _____   _____ _ __
| |_  | \ \ / / _ \  _| |_    | | | '_ \| '__/ _ \/ _ \  _| |_  | | | | '_ \ / _ \  _____  \___ \ / _ \ \ / / _ \ '_ \
|  _| | |\ V /  __/ |_   _|   | | | | | | | |  __/  __/ |_   _| | |_| | | | |  __/ |_____|  ___) |  __/\ V /  __/ | | |
|_|   |_| \_/ \___|   |_|     |_| |_| |_|_|  \___|\___|   |_|    \___/|_| |_|\___|         |____/ \___| \_/ \___|_| |_|


Enter the output of above expression: 2
Valid captcha
diag#

Een map in /tmp-map maken

In dit voorbeeld wordt het ssl genoemd.

diag# mkdir /tmp/ssl

Wijzig directorytoestemmingen.

diag# chmod 777 /tmp/ssl

Een kopie maken van openssl.cnf

In dit voorbeeld wordt de kopie van openssl.cnf genoemd als openssl-san.cnf.

diag# cp /etc/ssl/openssl.cnf /tmp/ssl/openssl-san.cnf
diag# ls -l /tmp/ssl/
total 12
-rwxr-xr-x 1 diag diag 10835 Aug  3 21:39 openssl-san.cnf

Stap 2. Bestand van openssl-san.cnf bewerken

Maak een map op uw lokale Linux Machine om openssl-san.cnf inhoud van CMIP te kopiëren.

Bewerk de inhoud van het bestand op uw Linux-machine.

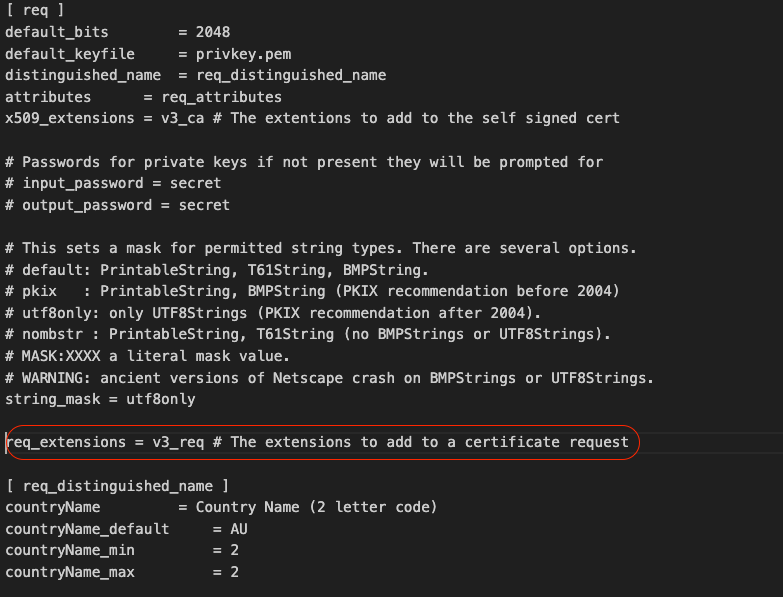

Niet reageren op de req-extensielijn in de [ req ] sectie.

Verwijder het # symbool van de lijn.

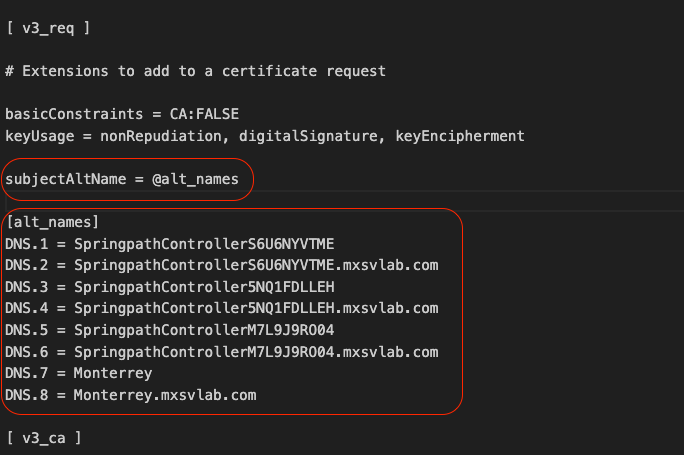

 Voeg de alternatieve onderwerpnaam (SAN) toe in het gedeelte [ v3_req ].

Voeg de SAN-lijnen toe in het gedeelte [ v3_req>. Zorg ervoor dat u alle Storage Controller Virtual Machines (SCVM's) en de Hyperflex Cluster Fully Qualified Domain Name (FQDN) toevoegt.

Stap 3. Certificaat maken

Stap 3a. MVO maken

Vanuit uw Linux-machine voert u de opdracht uit :

openssl req -nodes -newkey rsa:2048 -keyout /


      /

       .key -out /

        /

         .csr -config /

          /openssl-san.cnf






user$ openssl req -nodes -newkey rsa:2048 -keyout /Users/user/Documents/SpringpathController5NQ1FDLLEH.key -out /Users/user/Documents/SpringpathController5NQ1FDLLEH.csr -config /Users/user/Documents/openssl-san.cnf
Generating a 2048 bit RSA private key
..........................+++++
.....................................................................................................+++++
writing new private key to '/tmp/ssl/SpringpathControllerM7L9J9RO04.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:MX
State or Province Name (full name) [Some-State]:CDMX
Locality Name (eg, city) []:Benito Juarez
Organization Name (eg, company) [Internet Widgits Pty Ltd]:Cisco Systems
Organizational Unit Name (eg, section) []:TAC
Common Name (e.g. server FQDN or YOUR name) []:Monterrey.mxsvlab.com
Email Address []:

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:


      An optional company name []:Cisco Systems


Er worden twee bestanden gegenereerd nadat de opdracht is uitgevoerd: .key en .csr.

user$ ls -l
total 54
-rw-r--r--@ 1 user staff 1549 Aug 3 14:24 SpringpathControllerM7L9J9RO04.csr
-rw-r--r-- 1 user staff 1704 Aug 3 14:24 SpringpathControllerM7L9J9RO04.key
-rw-r--r-- 1 user staff 11193 Aug 3 14:19 openssl-san.cnf

Stap 3b. Een certificaat aanmaken van een certificeringsinstantie (CA)

Navigeren naar http://<CA-IP>/certsrv/certrqxt.asp

Kopieer de inhoud van <hostnaam van het CVM>.csr-bestand en plak het naar uw certificaatinstantie (CA).

Selecteer Webserver onder certificaatsjabloon.

Typ ALT-namen in de volgende indeling op Kenmerken.

san:dns=


      &dns=

       &dns=

        &dns=





Klik op Verzenden om het certificaat als .cer-bestand te genereren

Stap 4. Converteer het certificaat van .cer naar .crt

Kopieer het .cer certificaat naar uw lokale Linux Machine

Voer in uw lokale Linux-machine de opdracht uit:

openssl x509 -inform PEM -in certnew.cer -out certnew.crt

user$ openssl x509 -inform PEM -in certnew.cer -out certnew.crt
user$ ls -l
total 56
-rw-r--r--@ 1 user  staff   1549 Aug  3 14:24 SpringpathControllerM7L9J9RO04.csr
-rw-r--r--  1 user  staff   1704 Aug  3 14:24 SpringpathControllerM7L9J9RO04.key
-rw-r--r--@ 1 user staff   2380 Aug  3 15:03 certnew.cer
-rw-r--r--  1 user  staff   2342 Aug  3 15:04 certnew.crt
-rw-r--r--  1 user  staff  11193 Aug  3 14:19 openssl-san.cnf

Stap 5. Voer het certificaat in.

Upload de bestanden .key en .crt van uw lokale Linux VM naar /tmp/ssl op de CMIP.

diag# ls -l
total 20
-rw-r--r-- 1 admin springpath  1704 Aug  3 22:46 SpringpathControllerM7L9J9RO04.key
-rw-r--r-- 1 admin springpath  2342 Aug  3 22:46 certnew.crt
-rwxr-xr-x 1 diag  diag       10835 Aug  3 21:39 openssl-san.cnf

Deze opdracht uitvoeren

diag# /usr/share/springpath/storfs-misc/hx-scripts/certificate_import_input.sh
Enter the path for the key: /tmp/ssl/SpringpathControllerM7L9J9RO04.key
Enter the path for the certificate in crt format: /tmp/ssl/certnew.crt
Successfully installed certificate
The cluster needs to be re-registered with vCenter for the certificate import to be completed.
Do you want to continue with re-registration? (y/n): y
Enter vCenter username (user@domain): administrator @ vsphere.local
Enter vCenter Password:
Trying to retrieve vCenter information ....
Cluster re-registration in progress ....
Cluster re-registered successfully with vCenter !!

Verifiëren

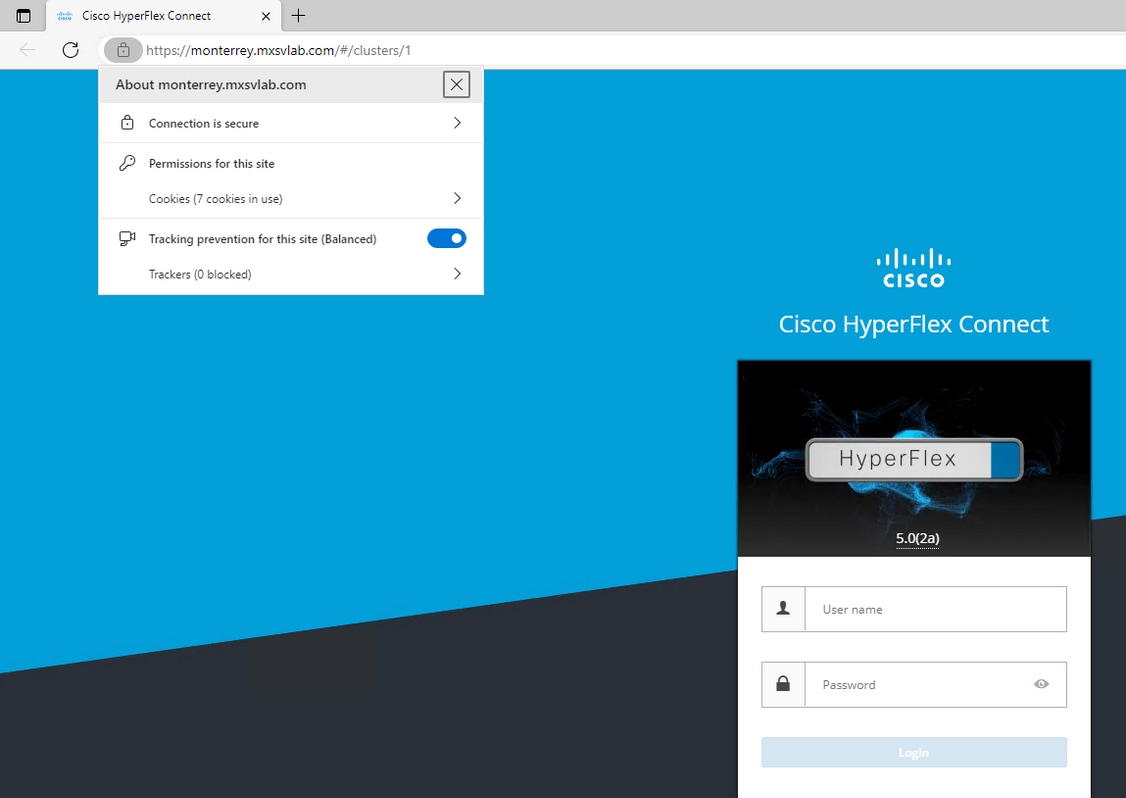

Bevestig dat u een beveiligde verbinding hebt nadat u het certificaat hebt geïmporteerd.

Problemen oplossen

Certificaat niet geldig via IP.

Het gebruik van SCVM's IP heeft geen beveiligde verbinding aangezien het certificaat met FQDN's wordt gegenereerd.

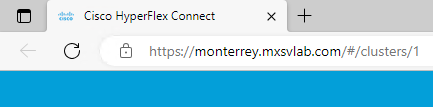

Wanneer u FQDN gebruikt, hebt u een beveiligde verbinding.
