Nexus 9000의 PTP(Precision Time Protocol) 문제 해결
목차
소개
이 문서 d서술 nexus 9000 스위치에서 PTP(Precision Time Protocol) 문제를 해결하는 방법.
사전 요구 사항
Cisco에서는 다음 항목에 대해 알고 있는 것이 좋습니다.
- PTP에 대한 기본 지식
- Cisco Nexus 운영 체제(NX-OS)에 친숙함
PTP(Precision Time Protocol)의 설계 및 구성은 이 문서에서 다루지 않습니다. 이러한 정보는 컨피그레이션 가이드를 참고하는 것이 좋습니다.
Cisco Nexus Dashboard Insights를 위한 PTP(Precision Time Protocol)
사용되는 구성 요소
이 문서는 특정 소프트웨어 및 하드웨어 버전으로 한정되지 않습니다.
이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.
- N9K Spine01: N9K-C93180YC-FX NX-OS 10.3(4a)
- N9K Spine02: N9K-C93180YC-EX NX-OS 10.3(4a)
- N9K Leaf01: N9K-C92160YC-X NX-OS 9.3.12
- N9K 호스트: N9K-C92160YC-X NX-OS 9.3.12
이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다. 이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다. 현재 네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 미리 숙지하시기 바랍니다.
제한 사항
-
PTP가 제대로 작동하려면 최신 SUP 및 라인 카드 FPGA 버전을 사용해야 합니다. FPGA 업그레이드에 대한 자세한 내용을 보려면 릴리스 노트 랜딩 페이지에 액세스하여 FPGA/EPLD 업그레이드 릴리스 노트(NX-OS 모드 스위치) 섹션으로 이동하여 소프트웨어 버전에 대한 FPGA/EPLD 업그레이드 릴리스 노트를 찾습니다. 설치 지침 항목을 참조하십시오.
- Nexus 9000 PTP에서는 경계 클럭 모드에서만 작동합니다. 엔드 투 엔드 투명 시계 및 피어 투 피어 투명 시계 모드는 지원되지 않습니다.
-
PTP는 Cisco Nexus 92348GC-X 플랫폼 스위치에서 지원되지 않습니다.
-
PTP IPv6 전송이 작동하려면 QoS TCAM 영역 인그레스 SUP[ingress-sup]를 768 이상으로 설정해야 합니다.
PTP 문제를 트러블슈팅하기 전에 지정된 플랫폼 및 버전에 대한 Nexus 9000 System Management Configuration의 PTP 섹션을 검토하는 것이 좋습니다.
PTP 이해
PTP 프로세스는 1차-2차 계층 구조 설정 및 시계 동기화의 두 단계로 구성됩니다.
최상의 마스터 클럭(BMC) 알고리즘
BMCA는 각 링크의 시간 소스 시계를 선택하는 데 사용되며, 궁극적으로 전체 PTP 도메인에 대한 그랜드 마스터 시계를 선택합니다. 일반 및 경계 클럭의 각 포트에서 로컬로 실행되어 로컬 데이터 세트를 Announce 메시지에서 수신된 데이터와 비교하여 링크에서 최상의 클럭을 선택합니다.
- Priority1: 사용자가 구성할 수 있는 절대 우선 순위(낮은 값의 wins)
- Clock Class(클럭 클래스): 클럭의 추적 가능성을 정의하는 속성(사용자 구성 불가, 값 wins 낮음)
- 클럭 정확도: 클럭의 정확도를 정의합니다(사용자가 구성할 수 없음, 값 wins 낮음).
- 클럭 차이: 클럭의 정밀도를 정의하는 속성(사용자가 구성할 수 없음)
- 우선 순위 2: 사용자 구성 가능
- 소스 포트 ID: 소스 포트의 Mac 주소
Announce 메시지는 동기화 계층을 설정하는 데 사용됩니다.

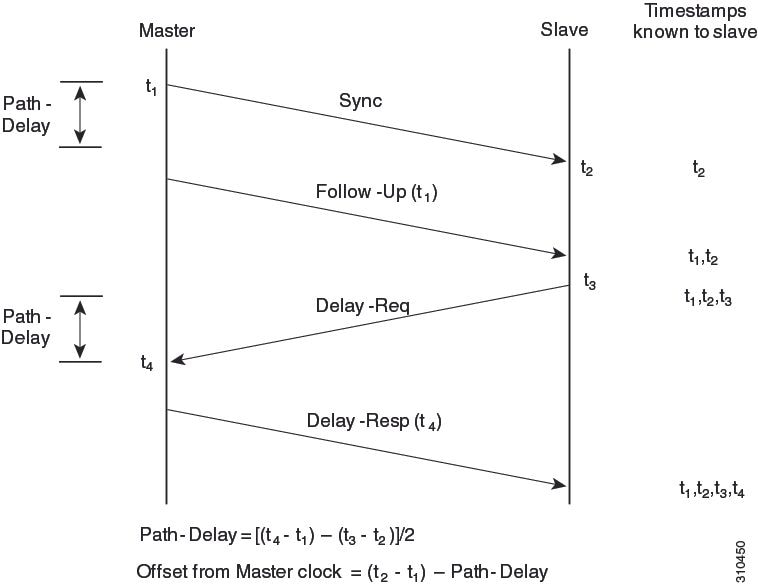

클럭 동기화
Sync, Delay_Req, Follow_Up 및 Delay_Resp 메시지는 시간을 계산하는 데 사용됩니다.
PTP 메시지는 멀티캐스트 또는 유니캐스트일 수 있으며, 멀티캐스트가 기본 모드입니다. PTP는 IEEE 1588 표준에 따라 멀티캐스트 대상 IP 주소 224.0.1.129 UDP319/320을 사용합니다.
PTP 프로파일 — PTP는 기본(1588), AES67 및 SMPTE 2059-2 프로파일을 지원합니다. 각 프로필에는 동기화 및 지연 요청 간격의 서로 다른 범위가 있습니다. 이러한 프로필에 대한 자세한 내용은 컨피그레이션 가이드를 참조하십시오.
실습 토폴로지
기본 설정:
feature ptp
ptp source 192.168.1.3>>>>Define PTP packet source IP
ptp priority1 127 >>>>Define PTP priority 1
ptp priority2 127 >>>>Define PTP priority 2
interface Ethernet1/31
ptp >>>>Enable PTP in all interconnected ports.
interface Ethernet1/33
ptp
interface Ethernet1/34
ptp
문제 해결 단계:
PTP가 올바르게 구성되었는지 확인합니다.
각 디바이스에 고유한 소스 IP가 있고 PTP 도메인 ID가 모든 디바이스에서 동일한지 확인합니다.
N9K_Spine01# show ptp clock
PTP Device Type : boundary-clock
PTP Source IPv4 Address : 192.168.1.3>>>>PTP source IP
PTP Source IPv6 Address : 0::
Clock Identity : 00:ee:ab:ff:fe:67:3e:9d
Clock Domain: 0 >>>>PTP domain id. Must same in one PTP domain.
Slave Clock Operation : Two-step
Master Clock Operation : Two-step >>>>N9K EX/FX/FX2/FX3 only support two-step mode.
Slave-Only Clock Mode : Disabled
Number of PTP ports: 3
Priority1 : 127
Priority2 : 127
Clock Quality:
Class : 248
Accuracy : 254
Offset (log variance) : 65535
Steps removed : 1 >>>>Hops from GM
PTP 계층 구조 설정이 성공적으로 설계되었는지 확인합니다.
슬레이브 포트는 업스트림 클럭 장치에 연결됩니다. 마스터 포트는 다운스트림 디바이스에 연결됩니다.
N9K_Spine01# show ptp brief
PTP port status
--------------------------------------------
Port State
-------------------------------------------
Eth1/31 Slave >>>>Connected to GM
Eth1/33 Master >>>>Connected to N9K Spine 2
Eth1/34 Master >>>>Connected to N9K leaf
N9K_Spine02# show ptp brief
PTP port status
--------------------------------------------
Port State
------------------------------- ------------
Eth1/48 Passive >>>>Connected to N9K leaf. The Port should be in the passive state to avoid loop
Eth1/50 Master >>>>Connected to GM02
Eth1/53 Slave >>>>Connected to N9K Spine 1
N9K_Leaf01# show ptp brief
PTP port status
--------------------------------------------
Port State
------------------------------- ------------
Eth1/48 Master >>>>Connected to Spine02
Eth1/50 Master >>>>Connected to host
Eth1/51 Slave >>>>Connected to Spine01
GM01# show system internal ptp info announce-pkts
2024-01-02T13:36:23.242624000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [TX] If Eth1/35 (0x1a004400): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:37:e9-0x89 CORR:0 (0x0) SEQ:bda4 (48548) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:0 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
2024-01-02T13:36:15.238816000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [TX] If Eth1/35 (0x1a004400): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:37:e9-0x89 CORR:0 (0x0) SEQ:bda0 (48544) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:0 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
N9K_Spine01# show system internal ptp info announce-pkts
2024-01-02T13:36:20.826735000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [TX] If Eth1/33 (0x1a004000): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:3e:9d-0x81 CORR:0 (0x0) SEQ:bbfc (48124) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:1 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
2024-01-02T13:36:17.231080000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [TX] If Eth1/34 (0x1a004200): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:3e:9d-0x85 CORR:0 (0x0) SEQ:bdac (48556) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:1 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
2024-01-02T13:36:16.239728000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [RX] If Eth1/31 (0x1a003c00): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:37:e9-0x89 CORR:0 (0x0) SEQ:bda1 (48545) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:0 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
N9K_Spine02# show system internal ptp info announce-pkts
2024-01-02T13:36:21.368978000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [RX] If Eth1/48 (0x1a005e00): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xbd CORR:0 (0x0) SEQ:bcd7 (48343) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
2024-01-02T13:36:19.363095000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [TX] If Eth1/50 (0x1a006200): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:c0:14:fe:ff:fe:89:9b:77-0xc5 CORR:0 (0x0) SEQ:00e8 (232) Int:1; TS:0
s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
2024-01-02T13:36:16.828573000+08:00 [M 1] [ptp] E_DEBUG [ptp_ev_hist_ann_pkt:5469] [RX] If Eth1/53 (0x1a006800): MSG: Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:3e:9d-0x81 CORR:0 (0x0) SEQ:bbfa (48122) Int:1; TS
:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:1 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9;
N9K_Leaf01# show system internal ptp info announce-pkts
2024 Jan 02 13:36:23.893622: E_PTP_ANN_PKT_EV[TX] I/f Eth1/50 (0x1a006200): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xc5 CORR:0 (0x0) SEQ:1354 (4948) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2
PRIO1:1 PRIO2:1
CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9
2024 Jan 02 13:36:23.369089: E_PTP_ANN_PKT_EV[TX] I/f Eth1/48 (0x1a005e00): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xbd CORR:0 (0x0) SEQ:bcd8 (48344) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2
PRIO1:1 PRIO2:1
CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9
2024 Jan 02 13:36:23.233889: E_PTP_ANN_PKT_EV[RX] I/f Eth1/51 (0x1a006400): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:3e:9d-0x85 CORR:0 (0x0) SEQ:bdaf (48559) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:1
PRIO1:1 PRIO2:1
CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9
Host# show system internal ptp info announce-pkts
2024 Jan 02 13:36:23.898218: E_PTP_ANN_PKT_EV[RX] I/f Eth1/50 (0x1a006200): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xc5 CORR:0 (0x0) SEQ:1354 (4948) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2
PRIO1:1 PRIO2:1
CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9
| V:2 |
PTP 버전 2 |
| LEN:64 |
PTP 메시지 길이 64 |
| D:0 |
PTP 도메인 0 |
| UC:0 |
0: PTP 멀티캐스트 패킷,1:PTP 유니캐스트 패킷 |
| 2S:0 |
아마 leap 59/61 |
| UTCVAL:0 |
UTC 오프셋 유효 플래그 0은 false를 의미합니다. GM이 설정했어요. |
| PTPTS:1 |
PTP TimeScale 플래그. 1은 참임 |
| TT:0 |
PTP TimeTrace 플래그. 0은 false를 의미합니다. |
| FT:0 |
PTP FreqTrace 플래그 .0은 false를 의미합니다. |
| 소스: |
PTP 패킷 소스 mac |
| CORR:0 |
수정 |
| 시퀀스: |
PTP 시퀀스 ID |
| INT:1 |
메시지 기간 기록 1 평균 2초 |
| TS: |
타임스탬프 |
| UTC_OFF |
UTC 오프셋 값입니다. GM이 이 값을 설정합니다. |
| TM_SRC |
0x20 GPS, 0x40 PTP, 0x50 NTP, 0x60 Hand_set 0xa 내부 발진기. GM이 이 값을 설정합니다. |
| 2단계 |
2단계 모드의 클럭 작동(N9K는 기본 포트에서 2단계 모드만 지원) |
| PRIO1:1 PRIO2:1 클래스:248 ACC:fe LOG_VAR:ffff |
GM 우선 순위, GM 클록 클래스, GM 클록 정확도 |
| 지엠 |
GM 클럭 ID. Mac 주소에서 가져옵니다. |
PTP 도메인에서 상위 및 그랜드마스터 정보 확인
상위 클럭 장치 및 그랜드마스터 장치가 안정적인지 확인합니다.
N9K_Spine01# show ptp parent Parent Clock: Parent Clock Identity: 00:ee:ab:ff:fe:67:37:e9 >>>>upstream clock identity. 37:e9 is GM in lab topology Parent Port Number: 137 Observed Parent Offset (log variance): N/A Observed Parent Clock Phase Change Rate: N/A Parent IP: 192.168.1.1 >>>>upstream clock source IP Grandmaster Clock: Grandmaster Clock Identity: 00:ee:ab:ff:fe:67:37:e9 >>>>GM clock identity Grandmaster Clock Quality: >>>>GM clock attributes Class: 248 Accuracy: 254 Offset (log variance): 65535 Priority1: 1 >>>>GM priority1 Priority2: 1
N9K_Spine02# show ptp parent Parent Clock: Parent Clock Identity: 00:ee:ab:ff:fe:67:3e:9d>>>upstream clock identity. 37:9d is N9K Spine01 in lab topology Parent Port Number: 129 Observed Parent Offset (log variance): N/A Observed Parent Clock Phase Change Rate: N/A Parent IP: 192.168.1.3 >>>>upstream clock source IP. 192.168.1.3 is N9K Spine01 Grandmaster Clock: Grandmaster Clock Identity: 00:ee:ab:ff:fe:67:37:e9 Grandmaster Clock Quality: Class: 248 Accuracy: 254 Offset (log variance): 65535 Priority1: 1 Priority2: 1
N9K_Leaf01# show ptp parent PTP PARENT PROPERTIES Parent Clock: Parent Clock Identity: 00:ee:ab:ff:fe:67:3e:9d Parent Port Number: 133 Observed Parent Offset (log variance): N/A Observed Parent Clock Phase Change Rate: N/A Parent IP: 192.168.1.3 Grandmaster Clock: Grandmaster Clock Identity: 00:ee:ab:ff:fe:67:37:e9
Grandmaster Clock Quality: Class: 248 Accuracy: 254 Offset (log variance): 65535 Priority1: 1 Priority2: 1
PTP 수정 및 잘못된 수정을 확인합니다.
Sync-SeqID는 각 항목과 함께 증가해야 합니다. 보정은 10000나노초(ns) 미만이어야 합니다.
N9K_Spine02# show system internal ptp corrections PTP past corrections ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Slave Port SUP Time Correction(ns) MeanPath Delay(ns) MasterTimestamp (sec, nsec) Slave Timestamp (sec, nsec) Sync-SeqID PTPLC ts_corr(ns)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Eth1/53 Wed Jan 3 15:29:05 2024 15928 -8 204 1704266945 14551936 1704266945 14552148 31871 0 Eth1/53 Wed Jan 3 15:29:04 2024 765051 24 204 1704266944 764413040 1704266944 764413220 31870 0 Eth1/53 Wed Jan 3 15:29:04 2024 509436 24 204 1704266944 513679576 1704266944 513679756 31869 0 Eth1/53 Wed Jan 3 15:29:04 2024 264139 0 204 1704266944 263204688 1704266944 263204892 31868 0 Eth1/53 Wed Jan 3 15:29:04 2024 13239 -8 204 1704266944 12722952 1704266944 12723164 31867 0 Eth1/53 Wed Jan 3 15:29:03 2024 762756 24 212 1704266943 761756520 1704266943 761756708 31866 0
잘못된 수정 기록
기본적으로 보정 임계값은 100000나노초(100us)입니다. 이 범위에 속하지 않는 수정은 잘못된 수정으로 기록됩니다.
N9K_Spine02(config)# show system internal ptp bad-corrections PTP past corrections ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Slave Port SUP Time Correction(ns) MeanPath Delay(ns) MasterTimestamp (sec, nsec) Slave Timestamp (sec, nsec) Sync-SeqID PTPLC ts_corr(ns)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Eth1/48 Tue Jan 2 13:28:30 2024 692911 17111776 172 1704173310 705666212 1704173310 688554608 52942 0 Eth1/48 Tue Jan 2 13:28:30 2024 443146 17111808 172 1704173310 454735796 1704173310 437624160 52941 0 Eth1/48 Tue Jan 2 13:28:30 2024 188850 17111784 172 1704173310 203243428 1704173310 186131816 52940 0 Eth1/48 Tue Jan 2 13:28:29 2024 949432 51292504 172 1704173309 952419348 1704173309 901127016 52939 0
유용한 컬렉션:
show running-config ptp
show ptp brief
show ptp counters all
show ptp clock
show system internal ptp info all
show system internal ptp info global
show ptp clock foreign-masters record
show system internal ptp corrections entries 2000
show system internal ptp bad-corrections entries 2000
show system internal ptp trouble-shooting all
show tech ptp
일반적인 문제:
Nexus 9000은 그랜드마스터 또는 업스트림 경계 시계와 시간을 동기화할 수 없습니다.
대부분의 경우, 이는 컨피그레이션 문제입니다.
수행할 작업:
- PTP 도메인 번호가 모든 PTP 지원 디바이스에서 동일한지 확인합니다. 모든 디바이스에서 고유한 PTP 소스 IP가 구성되었는지 확인합니다.
show ptp clock
TP Device Type : boundary-clock
PTP Device Encapsulation : NA
PTP Source IP Address : 192.168.1.4
Clock Identity : c0:14:fe:ff:fe:89:9b:77
Clock Domain: 0
Slave Clock Operation : Two-step
Master Clock Operation : Two-step
<snip>
Local clock time : Thu Jan 4 19:34:26 2024
PTP Clock state : Locked
- 인터페이스에서 PTP가 활성화되어 있는지 확인합니다. 기본적으로 비활성화되어 있습니다.
N9K_Spine02# show ptp brief
--------------------------------------------
Port State
------------------------------- ------------
Eth1/48 Passive >>>>Connected to N9K leaf. Port in the passive state to prevent loop
Eth1/50 Master >>>>Connected to GM02
Eth1/53 Slave >>>>Connected to N9K Spine 1
- PTP 인터페이스 매개변수를 확인합니다. 피어와 동일한 PTP VLAN이 사용되고 있는지 확인합니다.
N9K_Spine02# show ptp port interface e1/48
PTP Port Dataset: Eth1/48
Port identity: clock identity: c0:14:fe:ff:fe:89:9b:77
Port identity: port number: 188
PTP version: 2
Port state: Master
VLAN info: 1
Delay request interval(log mean): 0
Announce receipt time out: 3
Peer mean path delay: 0
Announce interval(log mean): 1
Sync interval(log mean): -2
Delay Mechanism: End to End
Cost: 255
Domain: 0
예기치 않은 Grandmaster 전환
2024 Jan 4 19:27:05 N9K_Spine02 %PTP-2-PTP_GM_CHANGE: Grandmaster clock has changed from 00:ee:ab:ff:fe:67:37:e9 to c0:14:fe:ff:fe:a3:c4:67 for the PTP protocol
수행할 작업
- PTP 알림 기록에서 우선순위가 변경되었거나 다른 클럭 속성 변경 사항을 확인합니다.
show system internal ptp info announce-pkts
2024 Jan 04 19:27:07.408293: E_PTP_ANN_PKT_EV[RX] I/f Eth1/48 (0x1a005e00): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xbd CORR:0 (0x0) SEQ:3673 (13939) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9 2024 Jan 04 19:27:06.321569: E_PTP_ANN_PKT_EV[RX] I/f Eth1/50 (0x1a006200): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:c0:14:fe:ff:fe:a3:c4:67-0xc9 CORR:0 (0x0) SEQ:0005 (5) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:0 PRIO1:0 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:c0:14:fe:ff:fe:a3:c4:67 2024 Jan 04 19:27:05.427431: E_PTP_ANN_PKT_EV[RX] I/f Eth1/53 (0x1a006800): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:00:ee:ab:ff:fe:67:3e:9d-0x81 CORR:0 (0x0) SEQ:3593 (13715) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:1 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9 2024 Jan 04 19:27:05.407196: E_PTP_ANN_PKT_EV[RX] I/f Eth1/48 (0x1a005e00): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:4c:77:6d:ff:fe:d5:35:35-0xbd CORR:0 (0x0) SEQ:3672 (13938) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9 2024 Jan 04 19:27:04.822821: E_PTP_ANN_PKT_EV[TX] I/f Eth1/50 (0x1a006200): MSG:Announce TS:0 V:2 LEN:64 D:0 UC:0 2S:0 UTCVAL:0 PTPTS:1 TT:0 FT:0 SRC:c0:14:fe:ff:fe:89:9b:77-0xc4 CORR:0 (0x0) SEQ:0506 (1286) Int:1; TS:0 s 0 ns; UTC_OFF:37 TM_SRC:a0 STEP:2 PRIO1:1 PRIO2:1 CLASS:248 ACC:fe LOG_VAR:ffff GM:00:ee:ab:ff:fe:67:37:e9
고위험 수정
무작위 잘못된 수정은 데이터 부족으로 인해 분석하기가 어려울 수 있습니다. Nexus 9000은 성능에 영향을 주지 않고 백엔드에서 PTP 로그를 캡처하는 자동 로그 기능을 제공합니다.
수행할 작업:
1. 잘못된 수정 사항을 식별합니다.
N9K_Spine02# show system internal ptp bad-corrections entries 2000 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Slave Port SUP Time Correction(ns) MeanPath Delay(ns) MasterTimestamp (sec, nsec) Slave Timestamp (sec, nsec) Sync-SeqID PTPLC ts_corr(ns)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Eth1/48 Thu Jan 4 18:41:07 2024 140073 19167640 172 1704364867 151916416 1704364867 132748948 28473 0 Eth1/48 Thu Jan 4 18:41:06 2024 889689 19167624 172 1704364866 901509720 1704364866 882342268 28472 0 Eth1/48 Thu Jan 4 18:41:06 2024 634900 19167604 172 1704364866 651177596 1704364866 632010164 28471 0 Eth1/48 Thu Jan 4 18:41:06 2024 386534 19167636 172 1704364866 399944588 1704364866 380777124 28470 0 Eth1/48 Thu Jan 4 18:41:05 2024 732409 425695900 172 1704364866 148959160 1704364865 723263432 28469 0 Eth1/48 Thu Jan 4 18:41:05 2024 480431 425695932 172 1704364865 898386456 1704364865 472690696 28468 0 Eth1/48 Thu Jan 4 18:41:05 2024 225514 425695908 172 1704364865 647736096 1704364865 222040360 28467 0 Eth1/48 Thu Jan 4 18:41:04 2024 977564 425695924 172 1704364865 396727464 1704364864 971031712 28466 0
2. PTP 자동 로그 사용
test system internal ptp auto-log correction-limit 10000 >> Set a threshold of correction to trigger if the switch starts log collection. In this case, it’s 10000ns
test system internal ptp auto-log file-max-count 5 >> Maximum Auto-log files quantity
no test system internal ptp auto-log file-rollover >> Disable auto-log rollover
test system internal ptp auto-log >> Start auto-log in backend
3. PTP 잘못된 수정이 발생하는 경우 bootflash에서 PTP 로그가 생성됩니다.
N9K_Spine02# dir bootflash:
4096 Jan 04 19:57:44 2024 ptp_autolog/
N9K_Spine02# dir ptp_autolog
1115095 Jan 04 19:27:06 2024 auto_ptp_dbg_log_1.log
1099741 Jan 04 19:57:43 2024 auto_ptp_dbg_log_2.log
53631 Jan 04 19:57:43 2024 auto_ptp_dbg_log_3.log
87478 Jan 04 19:57:44 2024 auto_ptp_dbg_log_4.log
이 파일에서 T1-T4를 찾아 계산을 수행할 수 있습니다.
19:26:56 056993 ptp_calc_mean_path_delay t1/m sec 1704367616 ns 54142980 t2/s sec 1704367616 ns 54143180 t3/ds sec 1704367616 ns 54888476 t4/dm sec 1704367616 ns 54888676 diff corr 0 ns
19:26:57 060081 ptp_calc_mean_path_delay t1/m sec 1704367617 ns 56716444 t2/s sec 1704367617 ns 56716636 t3/ds sec 1704367617 ns 57466060 t4/dm sec 1704367617 ns 57466284 diff corr 0 ns
19:26:58 062591 ptp_calc_mean_path_delay t1/m sec 1704367618 ns 59552956 t2/s sec 1704367618 ns 59553164 t3/ds sec 1704367618 ns 60248804 t4/dm sec 1704367618 ns 60249012 diff corr 0 ns
19:26:59 061974 ptp_calc_mean_path_delay t1/m sec 1704367619 ns 61891376 t2/s sec 1704367619 ns 61891632 t3/ds sec 1704367619 ns 62503968 t4/dm sec 1704367619 ns 62504128 diff corr 0 ns
슬레이브 또는 패시브로 가정될 때 마스터 상태의 PTP 포트
PTP 포트는 RX(수신) 경로 측에서 메시지 교환 문제가 발생하면 기본 상태로 변경됩니다.
수행할 작업:
- 문제가 있는 포트에서 PTP RX(수신) 카운터가 증가하고 있는지
master확인합니다.
N9K_Spine01# show ptp counters all PTP Packet Counters of Interface Eth1/31: ---------------------------------------------------------------- Packet Type TX RX ---------------- -------------------- -------------------- Announce 0 3 Sync 0 21 FollowUp 0 21 Delay Request 5 0 Delay Response 0 5
- 증가하지 않으면 SUP 리디렉션 ACL(Access Control List) 통계를 확인합니다.
N9K_Spine01# show system internal access-list sup-redirect-stats | in PTP|Slice
Instance: 0 [Unit: 0 Slice: 0]
3118 PTP EVENT REDIRECT 3358695
3119 ETH PTP EVENT TX TIMESTAMP 0
3120 PTP EVENT TX TIMESTAMP 5046146
3167 PTP MSG REDIRECT 3088156
3183 PTP UNICAST MSG REDIRECT 0
3184 PTP UNICAST EVENT REDIRECT 0
Instance: 1 [Unit: 0 Slice: 1]
3118 PTP EVENT REDIRECT 0
3119 ETH PTP EVENT TX TIMESTAMP 0
3120 PTP EVENT TX TIMESTAMP 0
3167 PTP MSG REDIRECT 0
3183 PTP UNICAST MSG REDIRECT 0
3184 PTP UNICAST EVENT REDIRECT 0
- CoPP(Control Plane Policing)에서 PTP 메시지를 삭제하고 있는지 확인합니다. 여기에 놓기 카운터가 있으면 크기를 확인하십시오.
N9K_Spine01# show policy-map interface control-plane class copp-system-p-class-redirect
Service-policy input: copp-system-p-policy-strict
class-map copp-system-p-class-redirect (match-any)
match access-group name copp-system-p-acl-ptp
match access-group name copp-system-p-acl-ptp-l2
match access-group name copp-system-p-acl-ptp-uc
set cos 1
police cir 280 kbps , bc 32000 bytes
module 1 :
transmitted 875343860 bytes;
5-minute offered rate 1650 bytes/sec
conformed 1932 peak-rate bytes/sec
at Thu Jan 04 22:08:20 2024
dropped 0 bytes; >>>> Check if any counter increasing
5-min violate rate 0 byte/sec
violated 0 peak-rate byte/sec
모범 사례
- 모든 항목이 동일한 PTP 도메인에 있는지 확인합니다.
- 동기화, 알림 및 지연 간격은 링크의 양쪽 끝에서 일치해야 합니다.
- CLI 명령은 수신자가 잘못 구성되었거나 이 포트에서
master그랜드마스터가 실수로 연결된 경우에도 leaf 액세스 포트가 상태를 유지하도록 합니다.
interface Ethernet1/1
ptp multicast master-only
- 스위치 모델당 최대 포트 수는 검증된 확장성
master가이드를 참조하십시오.
관련 정보
Cisco Nexus Dashboard Insights를 위한 PTP(Precision Time Protocol)
개정 이력
| 개정 | 게시 날짜 | 의견 |
|---|---|---|
1.0 |
07-Feb-2024 |
최초 릴리스 |
피드백
